公開番号2025112033
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006061
出願日2024-01-18
発明の名称加泥材
出願人株式会社大林組,クニミネ工業株式会社
代理人弁理士法人一色国際特許事務所
主分類C09K 8/16 20060101AFI20250724BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】従来品よりベントナイトの含有量が少なくとも、掘削した土砂に塑性流動性を与えることができる加泥材の提供。
【解決手段】高膨潤性ベントナイト、低膨潤性ベントナイト、水ガラス、及び水を含有し、高膨潤性ベントナイト及び低膨潤性ベントナイトの合計の含有量が、水に対して、20質量%未満である加泥材。
【選択図】なし
特許請求の範囲【請求項１】
高膨潤性ベントナイト、低膨潤性ベントナイト、水ガラス、及び水を含有し、
前記高膨潤性ベントナイト及び前記低膨潤性ベントナイトの合計の含有量が、前記水に対して、２０質量％未満であることを特徴とする加泥材。
続きを表示（約 200 文字）【請求項２】
前記高膨潤性ベントナイトの含有量が、前記水に対して、４質量％～７質量％である請求項１に記載の加泥材。
【請求項３】
前記低膨潤性ベントナイトの含有量が、前記水に対して、６質量％～１５質量％である請求項１または２に記載の加泥材。
【請求項４】
前記水ガラスの含有量が、前記水に対して、２．５質量％～１０質量％である請求項１または２に記載の加泥材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加泥材に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
泥土圧シールド工法は、シールド掘削機により掘削した土砂を加泥材又は気泡材と混合させることで土砂をある程度の固さにまとめ、シールド掘削機の切羽にかかる地下水圧と土圧に対抗させる圧力を発生させ、切羽を安定させつつ掘削を推進する工法である。
【０００３】
加泥材は、ベントナイトを主成分とし、適宜添加剤を加えたものが多い（例えば、特許文献１参照）。しかしながら、掘削対象が礫質地盤、特に２０ｍｍ以上の粗礫が含まれている場合、掘削した土砂に塑性流動性を与えるために、加泥材には強固なゲル状であることが求められる。このような場合には、ベントナイトに水ガラスを混合した加泥材が用いられることが多い。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－６９９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一般的に、ゲル状であることを求められる加泥材は、ベントナイトを水に対して２０質量％以上と比較的多く含有させる必要があった。しかしながら、一般的にシールド工法の施工場所は、多量のベントナイトの貯蔵場所を確保し難い都市部の狭隘な場所であることが多い。そのため、ベントナイトの搬入回数が多くなり、生産性に問題があった。
一方、ベントナイトの含有量を減らすと、掘削した土砂に塑性流動性を与えることが難しくなる。
【０００６】
本発明は、従来品よりベントナイトの含有量が少なくとも、掘削した土砂に塑性流動性を与えることができる加泥材を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一実施態様は、高膨潤性ベントナイト、低膨潤性ベントナイト、水ガラス、及び水を含有し、高膨潤性ベントナイト及び低膨潤性ベントナイトの合計の含有量が、水に対して、２０質量％未満である加泥材である。
また、加泥材は、高膨潤性ベントナイトの含有量が、水に対して、４質量％～７質量％であることが好ましい。
また、加泥材は、低膨潤性ベントナイトの含有量が、水に対して、６質量％～１５質量％であることが好ましい。
また、加泥材は、水ガラスの含有量が、水に対して、２．５質量％～１０質量％であることが好ましい。
【発明の効果】
【０００８】
本発明の方法によれば、従来品よりベントナイトの含有量が少なくとも、掘削した土砂に塑性流動性を与えることができる加泥材を提供することができる。
【発明を実施するための形態】
【０００９】
（加泥材）
本実施形態に係る加泥材は、高膨潤性ベントナイト、低膨潤性ベントナイト、水ガラス、及び水を含有し、更に必要に応じてその他の成分を含有する。
【００１０】

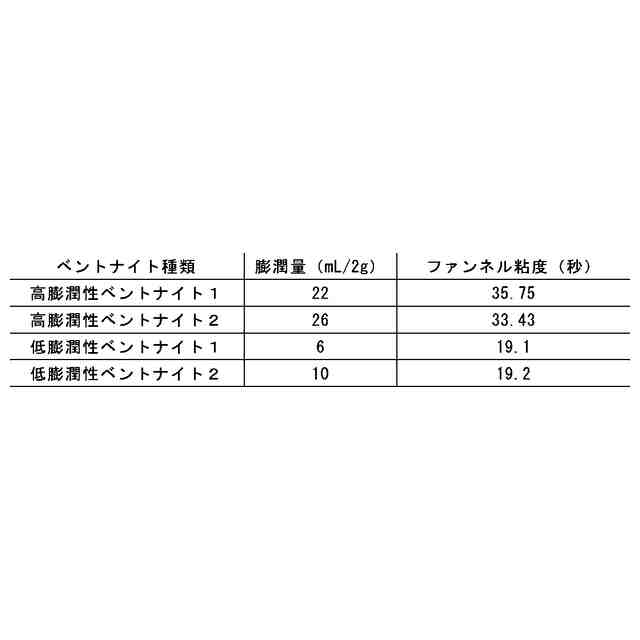

ベントナイトは、負電荷を帯びた層間に陽イオンが存在する構造を有する結晶から
なる、モンモリロナイトを主成分する粘土鉱物である。ベントナイトは、以下のよう
に膨潤量などにより高膨潤性ベントナイトと低膨潤性ベントナイトに分類される。
実施形態に係る加泥材において、高膨潤性ベントナイト及び低膨潤性ベントナイト
の合計の含有量は、水に対して、２０質量％未満である。
（【００１１】以降は省略されています）
