公開番号2025112804
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007278
出願日2024-01-22
発明の名称耐火被覆構造
出願人株式会社大林組
代理人個人,個人
主分類E04B 1/94 20060101AFI20250725BHJP(建築物)
要約【課題】H型鋼に生じている製造誤差を効果的に吸収しつつ耐火被覆部を支持することのできる耐火被覆構造を提供する。
【解決手段】耐火被覆構造は、一対のフランジと一対のフランジを接続するウェブとを有するH型鋼と、H型鋼に支持され、H型鋼の成方向において一対のフランジの外側に配設される外側支持部50と、外側支持部50に接合材53によって接合され、H型鋼を幅方向における外側から覆う幅側被覆部20と、外側支持部50に接合材56によって接合され、H型鋼を成方向における外側から覆うフランジ側被覆部30と、を備える。外側支持部50は、フランジ14に固定される第1外側支持材51と、幅側被覆部20が接合される幅側接合部52aとフランジ側被覆部30が接合されるフランジ側接合部52bとを有して第1外側支持材51に連結される第2外側支持材52と、を有する。
【選択図】図3
特許請求の範囲【請求項１】
一対のフランジと前記一対のフランジを接続するウェブとを有するＨ型鋼と、
前記Ｈ型鋼を幅方向における外側から覆う幅側被覆部と、
前記Ｈ型鋼を成方向における外側から覆うフランジ側被覆部と、
前記Ｈ型鋼に支持され、前記Ｈ型鋼の成方向における前記一対のフランジの外側において前記幅側被覆部と前記フランジ側被覆部とが接合される外側支持部と、を備え、
前記外側支持部は、
前記フランジに固定される第１外側支持材と、
前記幅側被覆部が幅側接合材によって接合される幅側接合部と前記フランジ側被覆部がフランジ側接合材によって接合されるフランジ側接合部とを有して前記第１外側支持材に連結される第２外側支持材と、を有する
耐火被覆構造。
続きを表示（約 220 文字）【請求項２】
前記第２外側支持材は、前記幅側接合材によって前記第１外側支持材に連結されている
請求項１に記載の耐火被覆構造。
【請求項３】
前記幅側被覆部は、前記Ｈ型鋼の幅方向において積層された内側耐火材と外側耐火材とを含み、
前記幅側接合部は、前記Ｈ型鋼の成方向における前記内側耐火材の外側に配設されて前記幅側接合材によって前記外側耐火材が接合されている
請求項１または２に記載の耐火被覆構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、Ｈ型鋼の耐火被覆構造に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、一対のフランジと一対のフランジを接続するウェブとを有するＨ型鋼の耐火被覆構造が開示されている。特許文献１では、Ｈ型鋼を覆う耐火被覆部が貼り付けによりフランジに支持されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－０１１０６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の構造では、Ｈ型鋼に製造誤差が生じている場合に、その製造誤差を耐火被覆部で吸収しなければならなかった。
【課題を解決するための手段】
【０００５】
上記課題を解決する耐火被覆構造は、一対のフランジと前記一対のフランジを接続するウェブとを有するＨ型鋼と、前記Ｈ型鋼を幅方向における外側から覆う幅側被覆部と、前記Ｈ型鋼を成方向における外側から覆うフランジ側被覆部と、前記Ｈ型鋼に支持され、前記Ｈ型鋼の成方向における前記一対のフランジの外側において前記幅側被覆部と前記フランジ側被覆部とが接合される外側支持部と、を備える。前記外側支持部は、前記フランジに固定される第１外側支持材と、前記幅側被覆部が幅側接合材によって接合される幅側接合部と前記フランジ側被覆部がフランジ側接合材によって接合されるフランジ側接合部とを有して前記第１外側支持材に連結される第２外側支持材と、を有する。
【発明の効果】
【０００６】
本発明によれば、Ｈ型鋼に生じている製造誤差を効果的に吸収しつつ耐火被覆部を支持することができる。
【図面の簡単な説明】
【０００７】

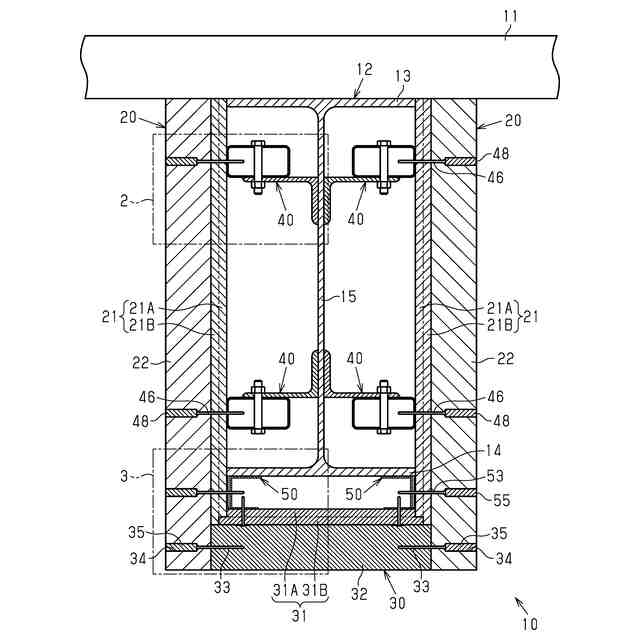

第１実施形態において、耐火被覆構造の概略構成を示す断面図である。

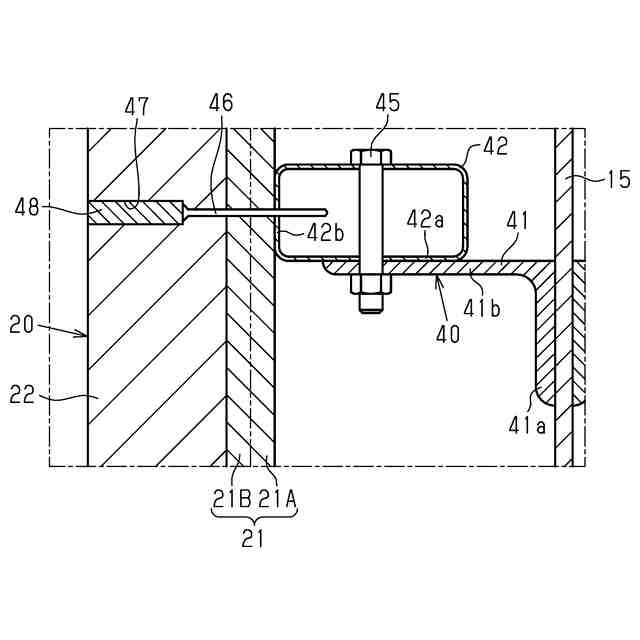

第１実施形態において、中間支持部の概略構成を示す図であって、図１に示す一点鎖線２で囲まれた部分の拡大図である。

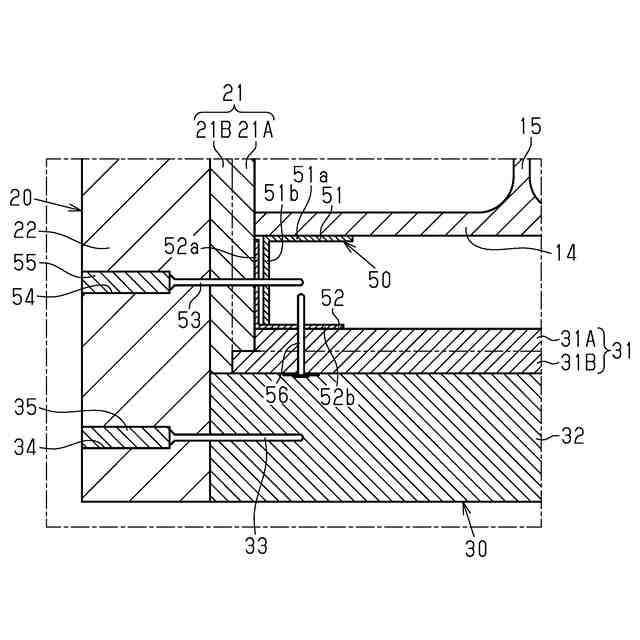

第１実施形態において、外側支持部の概略構成を示す図であって、図１に示す一点鎖線３で囲まれた部分の拡大図である。

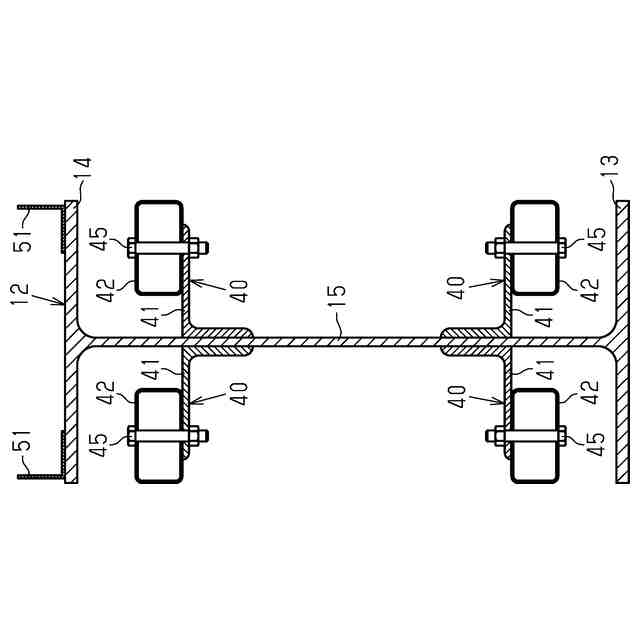

第１実施形態において、Ｈ型鋼に関する準備工程を示す図である。

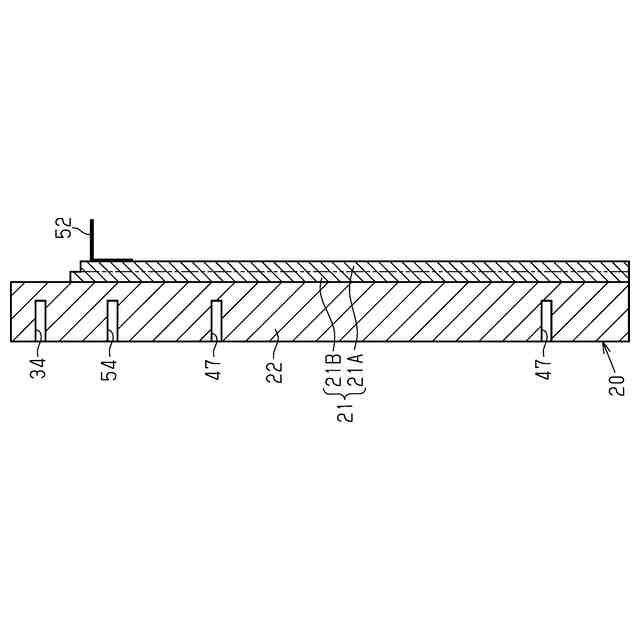

第１実施形態において、幅側被覆部に関する準備工程を示す図である。

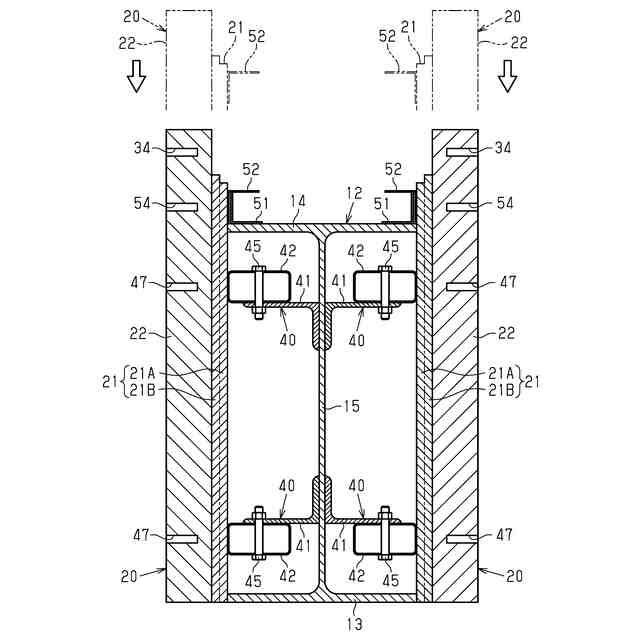

第１実施形態において、幅側被覆部配置工程を説明するための図である。

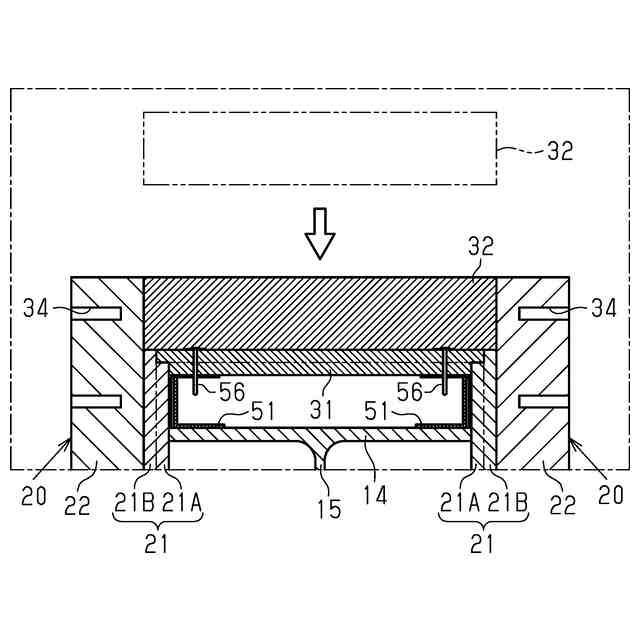

第１実施形態において、フランジ側被覆部配置工程を説明するための図である。
第１実施形態において、フランジ側被覆部配置工程を説明するための図である。
第２実施形態において、耐火被覆構造の概略構成を示す断面図である。
第２実施形態において、中間支持部の概略構成を示す図であって、図９に示す一点鎖線４で囲まれた部分の拡大図である。
第２実施形態において、外側支持部の概略構成を示す図であって、図９に示す一点鎖線５で囲まれた部分の拡大図である。
第２実施形態において、Ｈ型鋼に関する準備工程を示す図である。
第２実施形態において、第１接合工程を説明するための図である。
第２実施形態において、第２接合工程を説明するための図である。
【発明を実施するための形態】
【０００８】
（第１実施形態）
図１～図８を参照して、耐火被覆構造の第１実施形態について説明する。
図１に示すように、第１実施形態において、耐火被覆構造１０は、床スラブ１１を支持する梁として設置されるＨ型鋼１２に適用される。Ｈ型鋼１２は、上フランジ１３、下フランジ１４、および、ウェブ１５を有している。なお、以下では、図１における左右方向を幅方向といい、上下方向を成方向（Ｈ型鋼の高さ方向）という。また、図１におけるＨ型鋼１２を基準にして各方向の内側、外側が規定されている。
【０００９】
耐火被覆構造１０は、幅側被覆部２０、フランジ側被覆部３０、中間支持部４０、および、外側支持部５０を備える。
幅側被覆部２０は、幅方向の外側からＨ型鋼１２を被覆する耐火被覆部である。フランジ側被覆部３０は、成方向の外側からＨ型鋼１２を被覆する耐火被覆部である。被覆部２０，３０は、耐火材２１，３１と木質材２２，３２とを有する。
【００１０】
耐火材２１は、幅方向における外側からＨ型鋼１２に対向するように設けられている。耐火材２１は、中間支持部４０と外側支持部５０とを介してＨ型鋼１２に支持されている。耐火材３１は、空間を隔てて成方向における外側から下フランジ１４に対向するように設けられている。耐火材３１は、外側支持部５０を介してＨ型鋼１２に支持されている。
（【００１１】以降は省略されています）
