公開番号2025043416
公報種別公開特許公報(A)
公開日2025-04-01
出願番号2023150655
出願日2023-09-19
発明の名称雨水貯留浸透システム
出願人株式会社大林組
代理人個人,個人
主分類E03F 1/00 20060101AFI20250325BHJP(上水;下水)
要約【課題】複数の雨水貯留浸透地を備える雨水貯留浸透システムにおいて、各雨水貯留浸透地の貯水量を確保可能とした雨水貯留浸透システムを提供する。
【解決手段】雨水貯留浸透システム1は、雨水W1を貯留しつつ、雨水W1を地中に浸透させる第1雨水貯留浸透地10A及び第2雨水貯留浸透地10Bと、建物2の屋根2Aに降った雨水W1を第1雨水貯留浸透地10Aに供給する集水管21と、第1雨水貯留浸透地10Aが貯留する雨水W1を第2雨水貯留浸透地10Bに分配する分配管22と、を備える。第1雨水貯留浸透地10Aは、貯留する雨水W1の水位が設定水位H2よりも高いときに、貯留する雨水W1を排水するオーバーフロー管24を備え、分配管22は、第1雨水貯留浸透地10Aの水位が設定水位H2よりも低い分配水位H1以上のときに第1雨水貯留浸透地10Aが貯留する雨水W1を第2雨水貯留浸透地10Bに分配する。
【選択図】図2
特許請求の範囲【請求項１】
雨水を貯留しつつ、雨水を地中に浸透させる第１雨水貯留浸透地及び第２雨水貯留浸透地と、
建物の屋根に降った雨水を前記第１雨水貯留浸透地に供給する集水管と、
前記第１雨水貯留浸透地が貯留する雨水を前記第２雨水貯留浸透地に分配する分配管と、を備える雨水貯留浸透システムであって、
前記第１雨水貯留浸透地は、貯留する雨水の水位が設定水位よりも高いときに、貯留する雨水を排水するオーバーフロー管を備え、
前記分配管は、前記第１雨水貯留浸透地の水位が前記設定水位よりも低い分配水位以上のときに前記第１雨水貯留浸透地が貯留する雨水を前記第２雨水貯留浸透地に分配する
雨水貯留浸透システム。
続きを表示（約 160 文字）【請求項２】
前記第２雨水貯留浸透地は、前記第１雨水貯留浸透地よりも低所に設けられる
請求項１に記載の雨水貯留浸透システム。
【請求項３】
前記第２雨水貯留浸透地は、前記第１雨水貯留浸透地よりも前記建物から遠い場所に設けられる
請求項１または２に記載の雨水貯留浸透システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、雨水貯留浸透システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
グリーンインフラ技術の一つとして、レインガーデンとよばれる雨水貯留浸透地が知られている（例えば、特許文献１を参照）。雨水貯留浸透地は、雨水を一時的に貯留するとともに、貯留した雨水を徐々に地中に浸透させる。雨水貯留浸透地は、強雨時の下水道への急激な雨水流入を緩和する機能の他、修景や温熱環境の改善などの多様な機能を有する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－４４１４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
雨水貯留浸透地では、建物の屋根等に降った雨水が集められることで、修景や温熱環境の改善などに必要な貯水量が確保される。一方で、例えば、建物から遠い場所に配置される雨水貯留浸透地のように、建物の屋根に降った雨水を利用しにくい場所に形成された雨水貯留浸透地では、貯水量が不足し易い。このような雨水貯留浸透地では、修景や温熱環境の改善などの機能を発揮しにくい。
【課題を解決するための手段】
【０００５】
上記課題を解決する雨水貯留浸透システムは、雨水を貯留しつつ、雨水を地中に浸透させる第１雨水貯留浸透地及び第２雨水貯留浸透地と、建物の屋根に降った雨水を前記第１雨水貯留浸透地に供給する集水管と、前記第１雨水貯留浸透地が貯留する雨水を前記第２雨水貯留浸透地に分配する分配管と、を備える雨水貯留浸透システムであって、前記第１雨水貯留浸透地は、貯留する雨水の水位が設定水位よりも高いときに、貯留する雨水を排水するオーバーフロー管を備え、前記分配管は、前記第１雨水貯留浸透地の水位が前記設定水位よりも低い分配水位以上のときに前記第１雨水貯留浸透地が貯留する雨水を前記第２雨水貯留浸透地に分配する。
【発明の効果】
【０００６】
本発明によれば、複数の雨水貯留浸透地を備える雨水貯留浸透システムにおいて、各雨水貯留浸透地の貯水量を確保できる。
【図面の簡単な説明】
【０００７】
図１は、雨水貯留浸透システムの構成を示す模式図である。

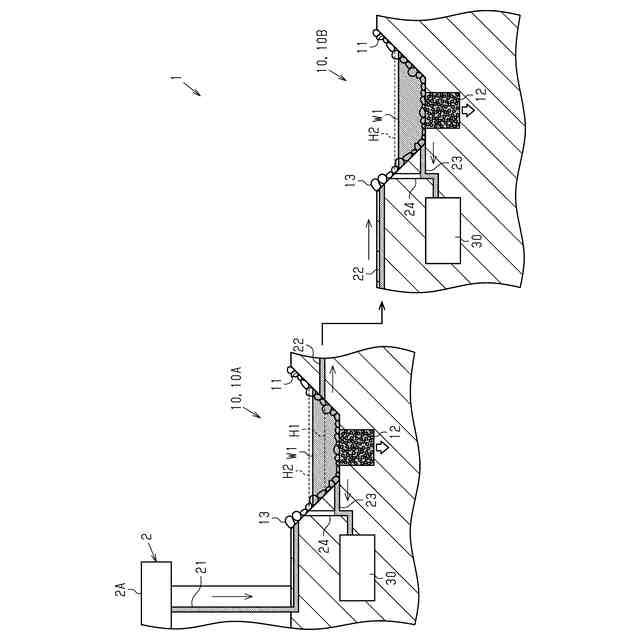

図２は、第１雨水貯留浸透地が分配水位に達した状態の雨水貯留浸透システムの構成を示す模式図である。

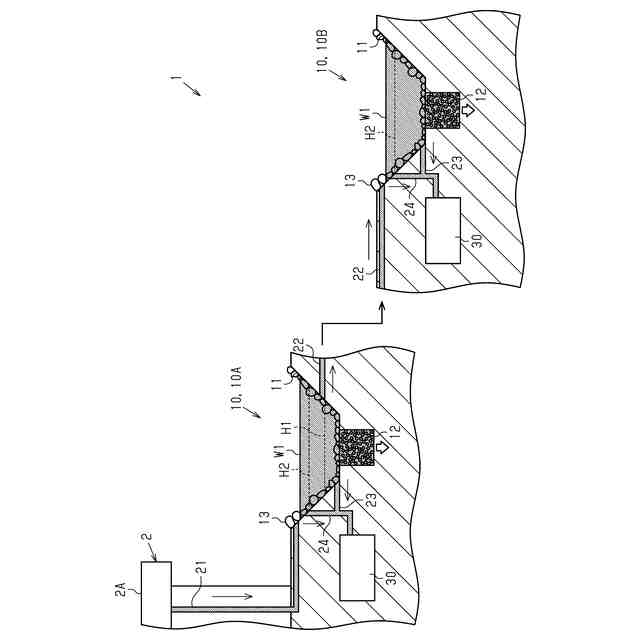

図３は、第１雨水貯留浸透地が設定水位に達した状態の雨水貯留浸透システムの構成を示す模式図である。
【発明を実施するための形態】
【０００８】
以下、図１～図３を参照して雨水貯留浸透システムの一実施形態について説明する。
［雨水貯留浸透システム］
図１に示すように、雨水貯留浸透システム１は、第１雨水貯留浸透地１０Ａと、第２雨水貯留浸透地１０Ｂとを備える。第１雨水貯留浸透地１０Ａは、建物２の近傍に形成される。第２雨水貯留浸透地１０Ｂは、第１雨水貯留浸透地１０Ａよりも低所、かつ、第１雨水貯留浸透地１０Ａよりも建物２から遠い場所に形成される。
【０００９】
なお、以下では、第１雨水貯留浸透地１０Ａと第２雨水貯留浸透地１０Ｂとを区別しない場合には、単に雨水貯留浸透地１０として説明する。雨水貯留浸透地１０は、雨水Ｗ１を貯留する貯留部１１と、貯留部１１の雨水Ｗ１を徐々に地中に浸透させる浸透部１２とを備える。言い換えれば、雨水貯留浸透地１０は、雨水Ｗ１を貯留しつつ、雨水Ｗ１を徐々に地中に浸透させる貯留浸透機能を有する。
【００１０】
雨水貯留浸透システム１は、集水管２１を備える。集水管２１は、建物２の屋根２Ａと第１雨水貯留浸透地１０Ａとを繋ぐ。集水管２１は、建物２の屋根２Ａに降った雨水Ｗ１を第１雨水貯留浸透地１０Ａの貯留部１１に供給する。
（【００１１】以降は省略されています）
