発明の名称免震構造物
出願人株式会社大林組
代理人個人,個人,個人
主分類E04H 9/02 20060101AFI20250523BHJP(建築物)
要約【課題】液状体の上に配置された構造物本体の地震による揺れを効果的に抑制することが可能な免震構造物を提供することである。
【解決手段】それぞれ液状体40に対する比重が1未満であるとともに軸線が水平となる姿勢で互いに平行且つ水平方向に並ぶ複数本の第1ローラー11を備え、液状体40の中に配置された第1ローラー群10と、それぞれ液状体40に対する比重が1未満であるとともに軸線が水平となる姿勢で互いに平行且つ水平方向に並ぶ複数本の第2ローラー21を備え、複数本の第2ローラー21を複数本の第1ローラー11に交差させて第1ローラー群10の下に重ねて液状体40の中に配置された第2ローラー群20と、第1ローラー群10の上に設置され、液状体40の上に浮かぶ構造物本体30と、を有することを特徴とする免震構造物1。
【選択図】図1
特許請求の範囲【請求項１】
それぞれ液状体に対する比重が１未満であるとともに軸線が水平となる姿勢で互いに平行且つ水平方向に並ぶ複数本の第１ローラーを備え、前記液状体の中に配置された第１ローラー群と、
それぞれ液状体に対する比重が１未満であるとともに軸線が水平となる姿勢で互いに平行且つ水平方向に並ぶ複数本の第２ローラーを備え、複数本の前記第２ローラーを複数本の前記第１ローラーに交差させて前記第１ローラー群の下に重ねて前記液状体の中に配置された第２ローラー群と、
前記第１ローラー群の上に設置され、前記液状体の上に浮かぶ構造物本体と、を有することを特徴とする免震構造物。
続きを表示（約 48 文字）【請求項２】
前記液状体がダイラタント流体である、請求項１に記載の免震構造物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、免震構造物に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えばオフィスビル、工場、集合住宅などの構造物として、地面に固着した基礎との間に、積層ゴムを用いた免震装置を設けることで、地震発生時に地震による揺れを抑制するようにした免震構造物が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平９－１３３１８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
オフィスビルなどの構造物を、例えば海上などに浮かべて配置した新たな街づくりが検討されている。
【０００５】
このように海水などの液状体に浮かべて配置された構造物についても、利用者の安心感を高めるために、地震による揺れを効果的に抑制することが可能な免震構造を有するものとすることが望まれていた。
【０００６】
本発明は、このような課題に鑑みてなされたものであり、その目的は、液状体の上に配置された構造物本体の地震による揺れを効果的に抑制することが可能な免震構造物を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の免震構造物は、それぞれ液状体に対する比重が１未満であるとともに軸線が水平となる姿勢で互いに平行且つ水平方向に並ぶ複数本の第１ローラーを備え、前記液状体の中に配置された第１ローラー群と、それぞれ液状体に対する比重が１未満であるとともに軸線が水平となる姿勢で互いに平行且つ水平方向に並ぶ複数本の第２ローラーを備え、複数本の前記第２ローラーを複数本の前記第１ローラーに交差させて前記第１ローラー群の下に重ねて前記液状体の中に配置された第２ローラー群と、前記第１ローラー群の上に設置され、前記液状体の上に浮かぶ構造物本体と、を有することを特徴とする。
【０００８】
本発明の免震構造物は、上記構成において、前記液状体がダイラタント流体であるのが好ましい。
【発明の効果】
【０００９】
本発明によれば、液状体の上に配置された構造物本体の地震による揺れを効果的に抑制することが可能な免震構造物を提供することができる。
【図面の簡単な説明】
【００１０】

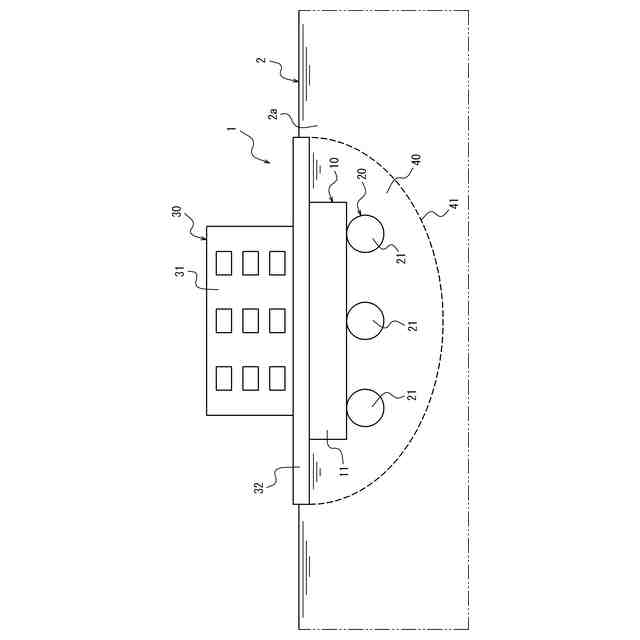

本発明の一実施形態に係る免震構造物を概略で示す断面図である。

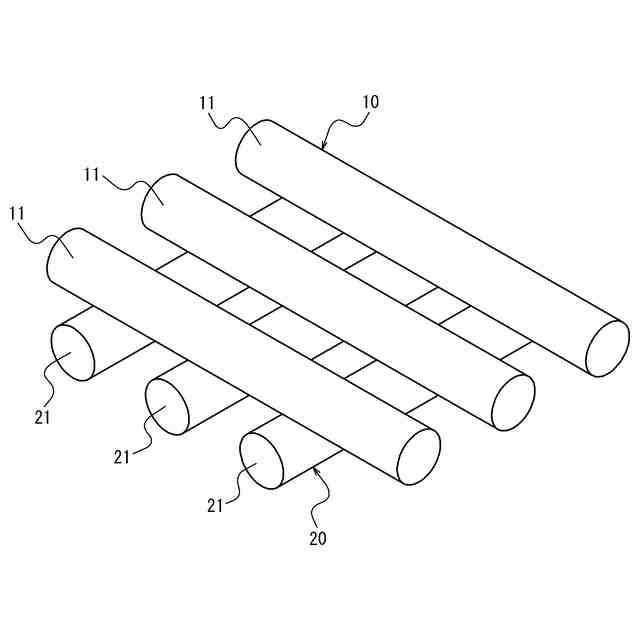

図１に示す第１ローラー群及び第２ローラー群の斜視図である。

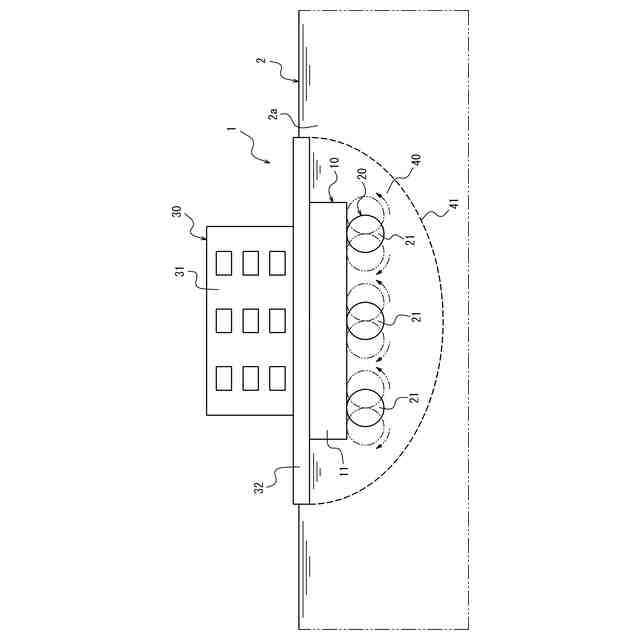

地震発生時における免震構造物の作動の様子を示す断面図である。

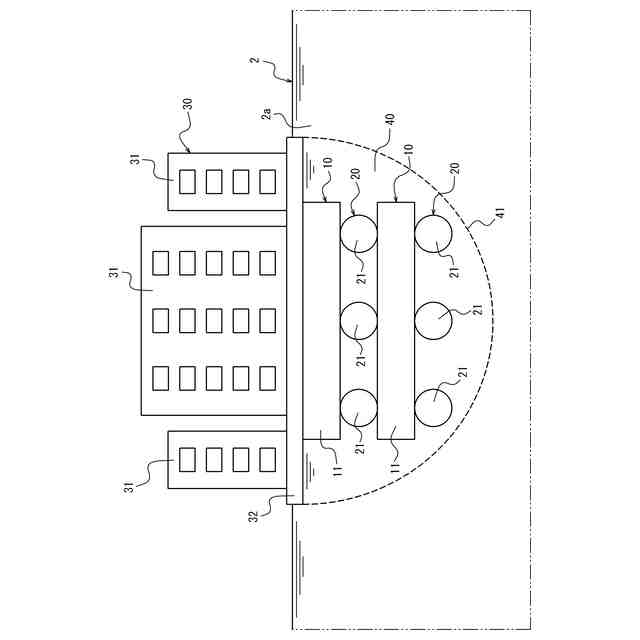

変形例に係る免震構造物を概略で示す断面図である。

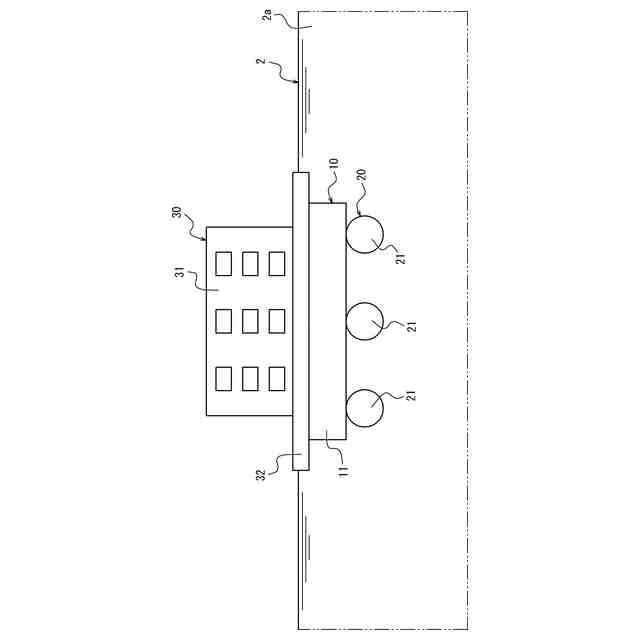

他の変形例に係る免震構造物を概略で示す断面図である。
【発明を実施するための形態】
