公開番号2025080551
公報種別公開特許公報(A)
公開日2025-05-26
出願番号2023193781
出願日2023-11-14
発明の名称構造体の製造方法
出願人株式会社大林組
代理人個人,個人,個人
主分類B28B 1/30 20060101AFI20250519BHJP(セメント,粘土,または石材の加工)
要約【課題】打設された構造体の材料と一体となって構造体を構成する埋設型枠として型枠を利用する構造体を容易に製造できる構造体の製造方法を提供する。
【解決手段】構造体の製造方法であって、堆積された骨材の表面に3Dプリンタで型枠の材料を積層して前記型枠とし、前記型枠に前記骨材の一部を残して前記骨材の他部を除去し、前記骨材の一部の側に前記構造体の材料を打設することで前記構造体を製造する、構造体の製造方法。
【選択図】図1
特許請求の範囲【請求項１】
構造体の製造方法であって、堆積された骨材の表面に３Ｄプリンタで型枠の材料を積層して前記型枠とし、前記型枠に前記骨材の一部を残して前記骨材の他部を除去し、前記骨材の一部の側に前記構造体の材料を打設することで前記構造体を製造する、構造体の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は構造体の製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
型枠に構造体の材料を打設することで構造体を製造する構造体の製造方法が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平９－２６２８１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、打設された構造体の材料と一体となって構造体を構成する埋設型枠として型枠を利用する構造体を容易に製造できる構造体の製造方法を提供することにある。
【課題を解決するための手段】
【０００５】
本発明の一態様は以下のとおりである。
【０００６】
［１］
構造体の製造方法であって、堆積された骨材の表面に３Ｄプリンタで型枠の材料を積層して前記型枠とし、前記型枠に前記骨材の一部を残して前記骨材の他部を除去し、前記骨材の一部の側に前記構造体の材料を打設することで前記構造体を製造する、構造体の製造方法。
【発明の効果】
【０００７】
本発明によれば、打設された構造体の材料と一体となって構造体を構成する埋設型枠として型枠を利用する構造体を容易に製造できる構造体の製造方法を提供することができる。
【図面の簡単な説明】
【０００８】

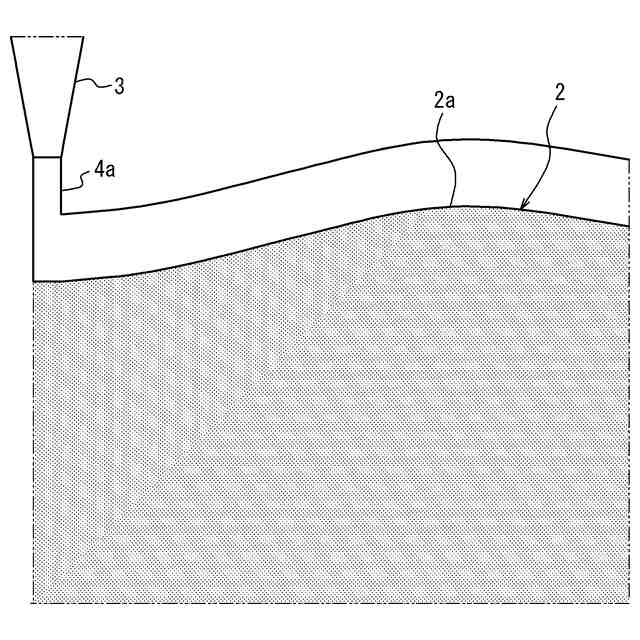

本発明の一実施形態に係る構造体の製造方法において、堆積された骨材の表面に３Ｄプリンタで型枠の材料を積層する時の状態を示す模式図である。

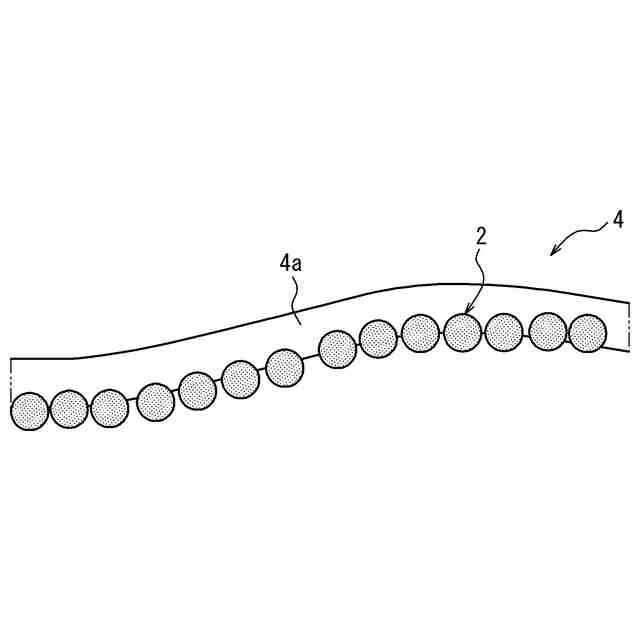

図１に示す材料の積層によって形成した型枠に骨材の一部を残して骨材の他部を除去した状態を示す模式図である。

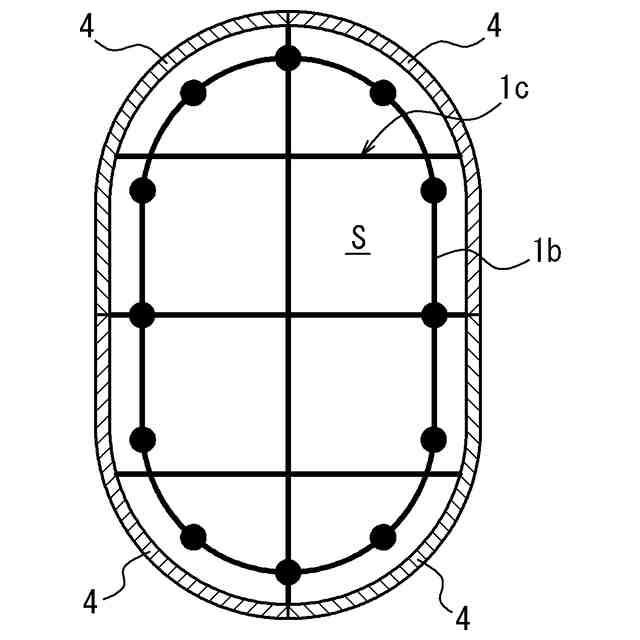

図１～図２に示す状態を経てそれぞれ形成された複数の型枠を組み立てて被囲繞空間を形成した状態を示す模式図である。

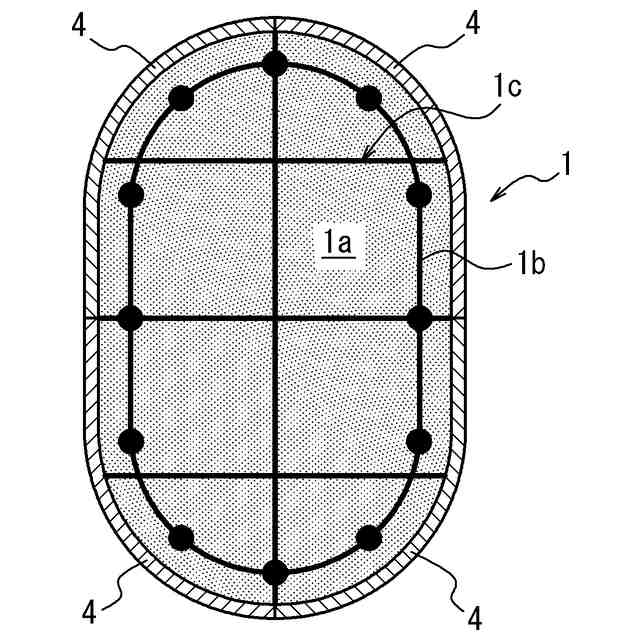

図３に示す状態から被囲繞空間に構造体の材料を打設した状態を示す模式図である。

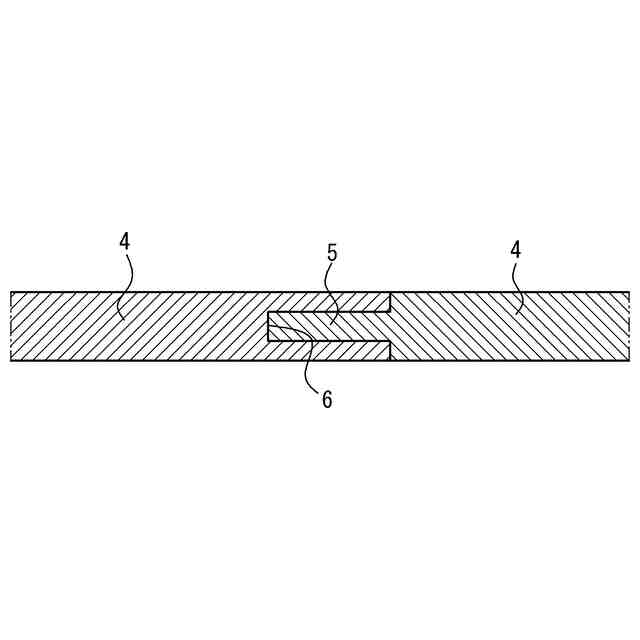

複数の型枠を組み立てる時の隣接する型枠の接合構造の一例を示す模式図である。

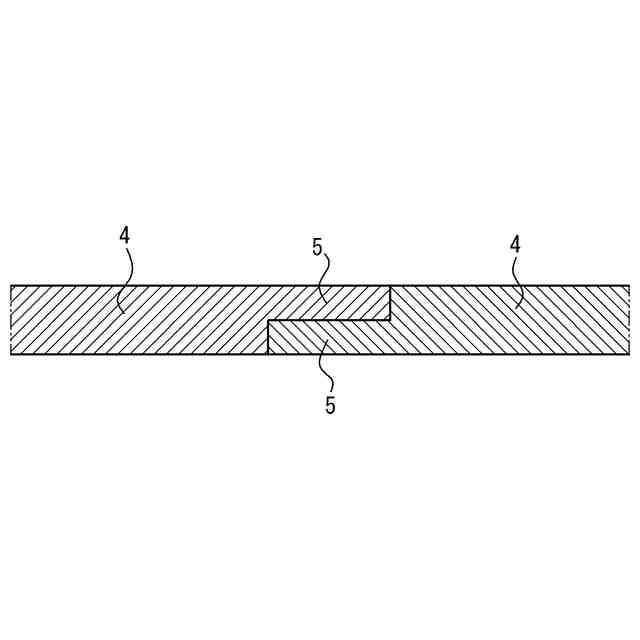

複数の型枠を組み立てる時の隣接する型枠の接合構造の他の例を示す模式図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しつつ本発明の実施形態を例示説明する。
【００１０】
図１～図４に示すように、本発明の一実施形態において、構造体１の製造方法は、堆積された骨材２の表面２ａに３Ｄプリンタ３で型枠４の材料４ａを積層（図１参照）して型枠４とし、型枠４に骨材２の一部を残して骨材２の他部を除去し（図２参照）、骨材２の一部の側に構造体１の材料１ａを打設することで構造体１を製造する（図３～図４参照）。
（【００１１】以降は省略されています）
