公開番号2025081823
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2023194844
出願日2023-11-16
発明の名称人工地盤構造
出願人株式会社大林組
代理人個人,個人
主分類E02D 27/34 20060101AFI20250521BHJP(水工;基礎;土砂の移送)
要約【課題】人工地盤全体に免震効果を適用する。
【解決手段】人工地盤構造1は、自然地盤から切り離されるとともに回転可能に設けられた人工地盤2と、人工地盤2を回転可能に支承する回転機構とを備え、回転機構は、人工地盤2に連結され、地震動を、人工地盤2を回転させるエネルギーに変換して蓄積し、蓄積したエネルギーを回転力に変換して人工地盤2を回転させる。人工地盤2と自然地盤4との間には、水路6が設けられる。複数の人工地盤2は互いに連結する。
【選択図】図1
特許請求の範囲【請求項１】
自然地盤から切り離されるとともに回転可能に設けられた人工地盤と、
前記人工地盤を回転可能に支承する回転機構とを備え、
前記回転機構は、
前記人工地盤に連結され、地震動を、前記人工地盤を回転させるエネルギーに変換して蓄積し、前記蓄積した前記エネルギーを用いて前記人工地盤を回転させる、人工地盤構造。
続きを表示（約 300 文字）【請求項２】
前記人工地盤と前記自然地盤との間には、水路が設けられる、請求項１に記載の人工地盤構造。
【請求項３】
複数の前記人工地盤を備え、
前記人工地盤の各々は、互いに回転力を伝達可能に連結される、請求項１に記載の人工地盤構造。
【請求項４】
前記回転機構は、前記地震動に応じて往復動する振り子を有し、
複数の前記人工地盤に連結された前記回転機構の振り子は、異なる固有振動数を有する、請求項３に記載の人工地盤構造。
【請求項５】
前記回転機構は、前記人工地盤の回転周期を調整する周期調整機構を有する、請求項１に記載の人工地盤構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、免震機能を有する人工地盤構造に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
建築物に採用される免震構造には、建築物を支持する積層ゴム、すべり支承、転がり支承を含むアイソレータ等が採用されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平０９－１９５５７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一方、地震によって生じる災害としては、建築物の倒壊等の一次災害に加え、火災及びライフラインの断絶等の二次災害がある。免震効果は、免震構造を備える建築物のみに適用されるため、地域全体に生じる二次災害までは防ぐことができない。地域全体に免震効果を適用することができれば、地域全体の防災性が高めることが可能となる。
【課題を解決するための手段】
【０００５】
上記課題を解決する人工地盤構造は、自然地盤から切り離されるとともに回転可能に設けられた人工地盤と、前記人工地盤を回転可能に支承する回転機構とを備え、前記回転機構は、前記人工地盤に連結され、地震動を、前記人工地盤を回転させるエネルギーに変換して蓄積し、前記蓄積した前記エネルギーを用いて前記人工地盤を回転させる。
【発明の効果】
【０００６】
本発明によれば、人工地盤全体に免震効果を適用することができる。
【図面の簡単な説明】
【０００７】

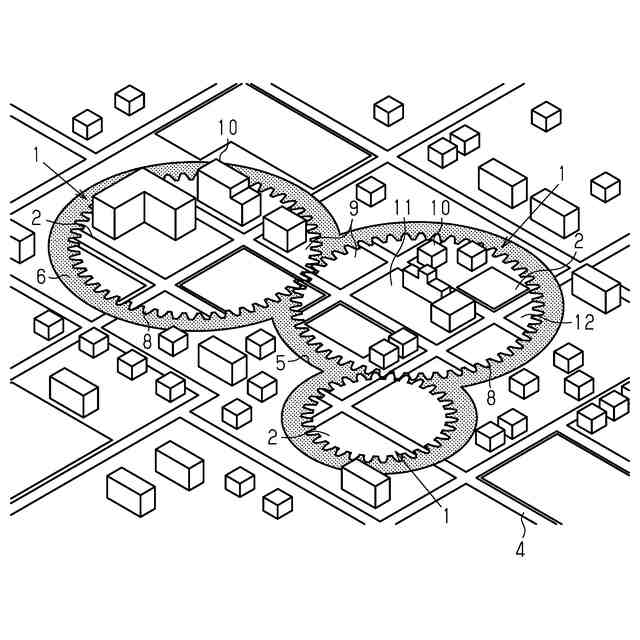

一実施形態における人工地盤構造の模式図。
同実施形態における人工地盤構造の回転機構の概略図。

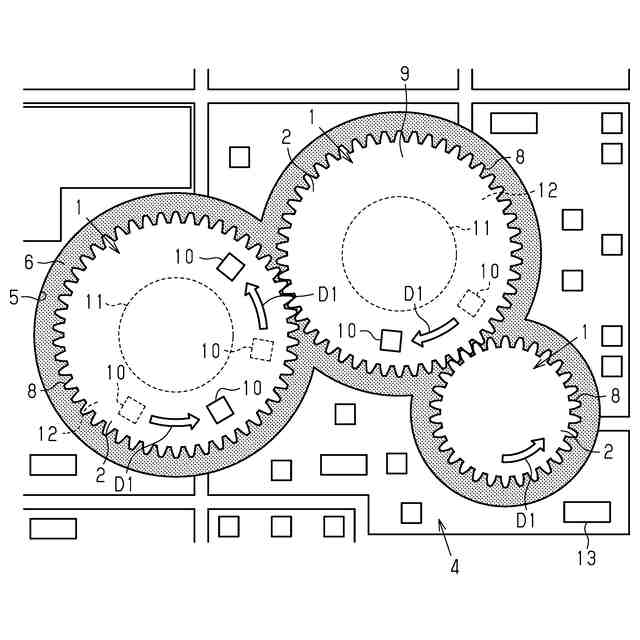

同実施形態における複数の人工地盤を示す平面図。
【発明を実施するための形態】
【０００８】
＜概要＞
人工地盤構造は、自然地盤から切り離されるとともに自然地盤に対して独立して回転可能な人工地盤と、人工地盤を回転可能に支承する回転機構とを備える。人工地盤は自然地盤とともに都市の一部を構成する。回転機構は、地震エネルギーを、機械的エネルギーとして蓄積する。回転機構は、蓄積したエネルギーを用いて人工地盤自体をゆっくり回転させる。地震エネルギーを機械的エネルギーに変換すること及び人工地盤を低速で回転させることにより人工地盤上の建築物に生じる慣性力は小さくなる。また、人工地盤全体にも免震効果が適用される。その結果、地震に起因する一次災害及び二次災害を人工地盤全体において抑制することができる。
【０００９】
＜本実施形態の具体的構成＞
（人工地盤）
図１～図３に従って、人工地盤構造の一実施形態を説明する。
【００１０】
図１に示すように、人工地盤構造１は、人工地盤２を有する。人工地盤２は、自然地盤４に人工的に形成された凹地５に位置する。図１の例では、平面からみて円状の形状を有する複数の凹地５が、一箇所又は複数箇所で連結されている。人工地盤２は、一つの凹地５の直径よりも小さい。凹地５と人工地盤２との間には水路６が設けられている。
（【００１１】以降は省略されています）
