公開番号
2025080548
公報種別
公開特許公報(A)
公開日
2025-05-26
出願番号
2023193777
出願日
2023-11-14
発明の名称
構造体の製造方法
出願人
株式会社大林組
代理人
個人
,
個人
,
個人
主分類
E04G
13/02 20060101AFI20250519BHJP(建築物)
要約
【課題】打設された構造体の材料と一体となって構造体を構成する埋設型枠として型枠を利用する構造体を容易に製造できる構造体の製造方法を提供する。
【解決手段】構造体の製造方法であって、発泡体の表面を加工し、前記表面が加工された加工面にセメント系材料を吹付して型枠とし、前記型枠から前記発泡体を除去し、前記発泡体が除去された空間に前記構造体の材料を打設することで前記構造体を製造する、構造体の製造方法。
【選択図】図3
特許請求の範囲
【請求項1】
構造体の製造方法であって、発泡体の表面を加工し、前記表面が加工された加工面にセメント系材料を吹付して型枠とし、前記型枠から前記発泡体を除去し、前記発泡体が除去された空間に前記構造体の材料を打設することで前記構造体を製造する、構造体の製造方法。
続きを表示(約 200 文字)
【請求項2】
前記加工面の側に補強材を配置し、前記補強材に前記セメント系材料を吹付して前記型枠とする、請求項1に記載の構造体の製造方法。
【請求項3】
複数の前記型枠の前記空間を合わせることで鉛直方向に見て囲繞される被囲繞空間を前記複数の型枠によって形成し、前記被囲繞空間に前記構造体の前記材料を打設することで前記構造体を製造する、請求項1に記載の構造体の製造方法。
発明の詳細な説明
【技術分野】
【0001】
本発明は構造体の製造方法に関する。
続きを表示(約 1,100 文字)
【背景技術】
【0002】
型枠に構造体の材料を打設することで構造体を製造する構造体の製造方法が知られている(例えば特許文献1参照)。
【先行技術文献】
【特許文献】
【0003】
特開平9-262816号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
本発明の目的は、打設された構造体の材料と一体となって構造体を構成する埋設型枠として型枠を利用する構造体を容易に製造できる構造体の製造方法を提供することにある。
【課題を解決するための手段】
【0005】
本発明の一態様は以下のとおりである。
【0006】
[1]
構造体の製造方法であって、発泡体の表面を加工し、前記表面が加工された加工面にセメント系材料を吹付して型枠とし、前記型枠から前記発泡体を除去し、前記発泡体が除去された空間に前記構造体の材料を打設することで前記構造体を製造する、構造体の製造方法。
【0007】
[2]
前記加工面の側に補強材を配置し、前記補強材に前記セメント系材料を吹付して前記型枠とする、[1]に記載の構造体の製造方法。
【0008】
[3]
複数の前記型枠の前記空間を合わせることで鉛直方向に見て囲繞される被囲繞空間を前記複数の型枠によって形成し、前記被囲繞空間に前記構造体の前記材料を打設することで前記構造体を製造する、[1]又は[2]に記載の構造体の製造方法。
【発明の効果】
【0009】
本発明によれば、打設された構造体の材料と一体となって構造体を構成する埋設型枠として型枠を利用する構造体を容易に製造できる構造体の製造方法を提供することができる。
【図面の簡単な説明】
【0010】

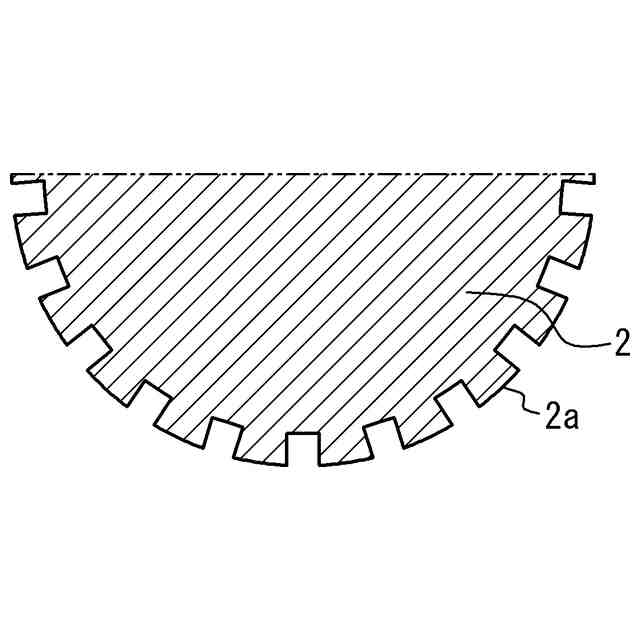

本発明の一実施形態に係る構造体の製造方法において発泡体の表面を加工した状態を示す模式図である。

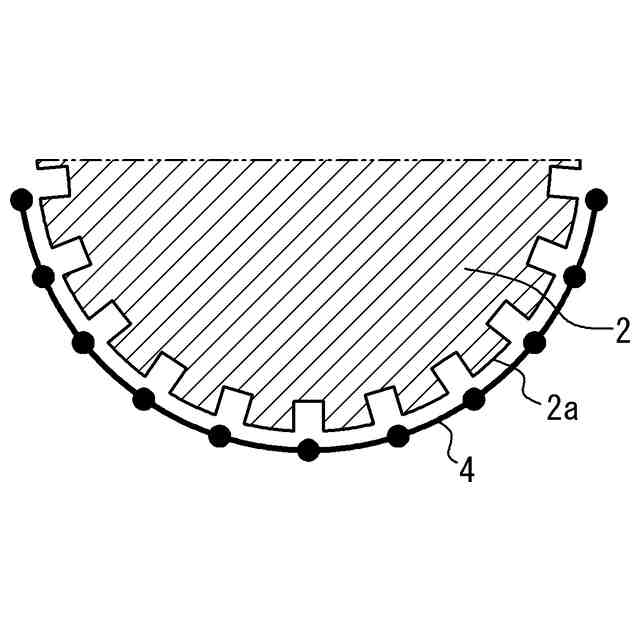

図1に示す発泡体の加工面の側に補強材を配置した状態を示す模式図である。

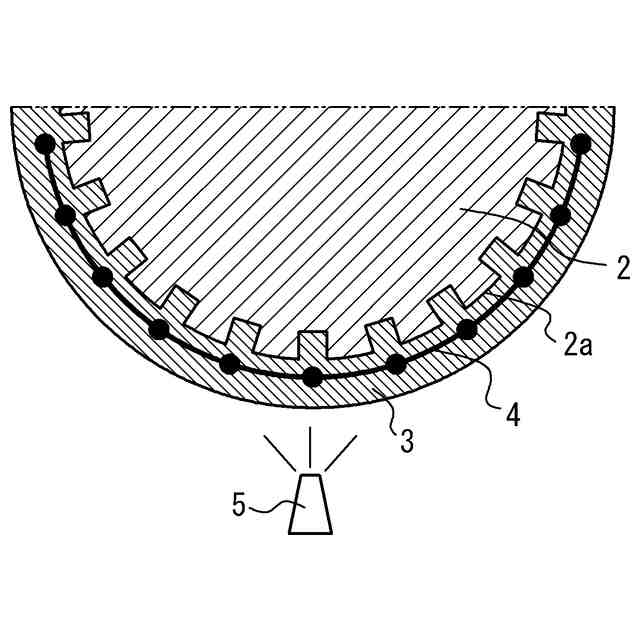

図2に示す状態から補強材にセメント系材料を吹付した状態を示す模式図である。

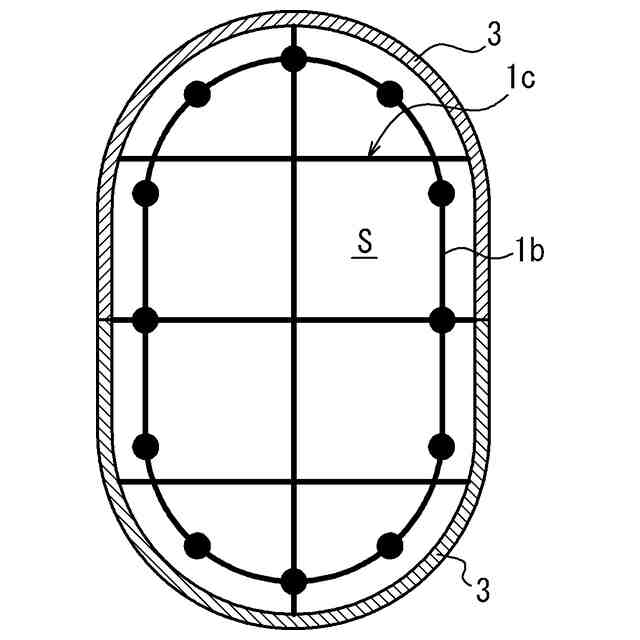

図1~図3に示す状態を経てそれぞれ形成された複数の型枠を組み立てて被囲繞空間を形成した状態を示す模式図である。

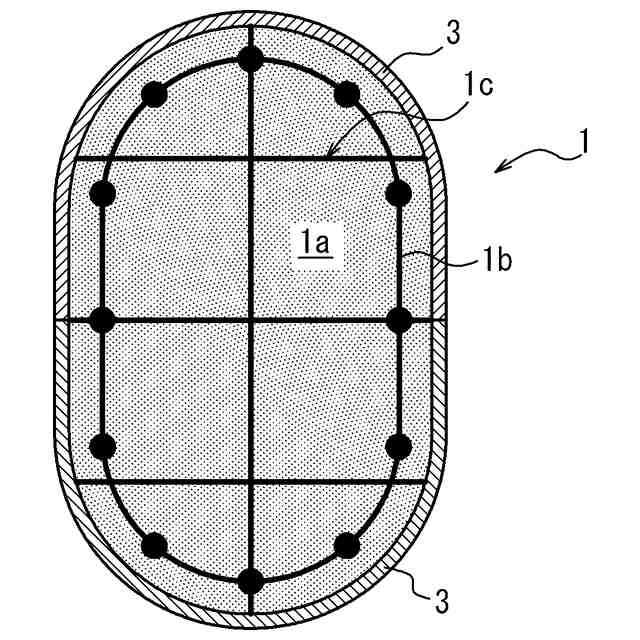

図4に示す状態から被囲繞空間に構造体の材料を打設した状態を示す模式図である。

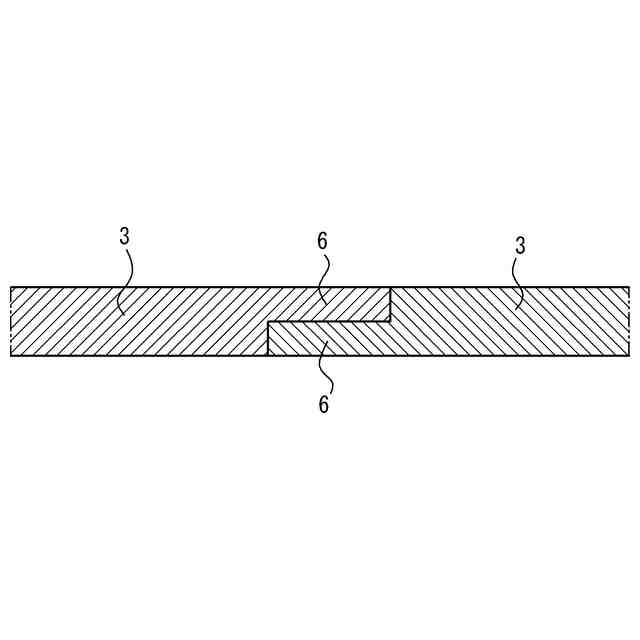

複数の型枠を組み立てる時の隣接する型枠の接合構造の一例を示す模式図である。

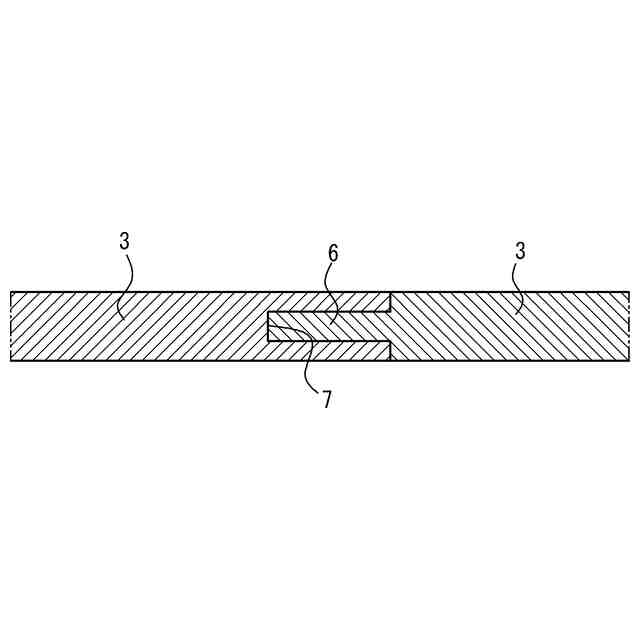

複数の型枠を組み立てる時の隣接する型枠の接合構造の他の例を示す模式図である。
【発明を実施するための形態】
(【0011】以降は省略されています)
