特許ウォッチ

公開番号2025102433
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219878
出願日2023-12-26
発明の名称床スラブの再利用方法及び建築物
出願人株式会社大林組
代理人個人,個人
主分類E04G 21/14 20060101AFI20250701BHJP(建築物)
要約【課題】床スラブの再利用を可能とする。
【解決手段】既存建築物の床スラブから、床スラブの一部である床スラブ片を取り出す第1工程と、取り出した前記床スラブ片を、新設建築物用の基礎梁に結合又は係合させる第2工程とを含む、床スラブの再利用方法が開示される。第2工程は、好ましくは、床スラブ片を、基礎梁の側部にボルトにより固定することを含む。
【選択図】図5
特許請求の範囲【請求項１】
既存建築物の床スラブから、前記床スラブの一部である床スラブ片を取り出す第１工程と、
前記床スラブ片を、新設建築物用の基礎梁に結合又は係合させる第２工程とを含む、床スラブの再利用方法。
続きを表示（約 420 文字）【請求項２】
前記第２工程は、前記床スラブ片を、前記基礎梁の側部にボルトにより固定することを含む、請求項１に記載の床スラブの再利用方法。
【請求項３】
前記第２工程は、ブレースが結合される柱が配置される前記基礎梁に、前記床スラブ片を結合又は係合させることを含む、請求項１に記載の床スラブの再利用方法。
【請求項４】
前記第２工程は、前記床スラブ片の重量が結合部又は係合部を介して前記基礎梁に伝達する態様で、前記床スラブ片を前記基礎梁に結合又は係合させる、請求項１から３のうちのいずれか１項に記載の床スラブの再利用方法。
【請求項５】
基礎梁と、
既存建築物の床スラブの一部でありかつ前記既存建築物から取り出された床スラブ片とを有し、
前記床スラブ片は、前記基礎梁に結合又は係合され、前記基礎梁の浮き上がりを低減又は防止するカウンターウェイト部として機能する、建築物。

発明の詳細な説明【技術分野】
【０００１】
本開示は、床スラブの再利用方法及び建築物に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
既存構造物の床スラブを撤去して改築を行う工法が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１４１５９公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
床スラブは、比較的重量が大きいため、解体して撤去されることが一般的である。しかしながら、床スラブを再利用できれば、ＳＤＧｓ（ＳｕｓｔａｉｎａｂｌｅＤｅｖｅｌｏｐｍｅｎｔＧｏａｌｓ）等の観点から有効である。
【０００５】
そこで、本開示は、床スラブの再利用を可能とすることを目的とする。
【課題を解決するための手段】
【０００６】
１つの側面では、既存建築物の床スラブから、前記床スラブの一部である床スラブ片を取り出す第１工程と、
前記床スラブ片を、新設建築物用の基礎梁に結合又は係合させる第２工程とを含む、床スラブの再利用方法が開示される。
【発明の効果】
【０００７】
本開示によれば、床スラブの再利用が可能となる。
【図面の簡単な説明】
【０００８】

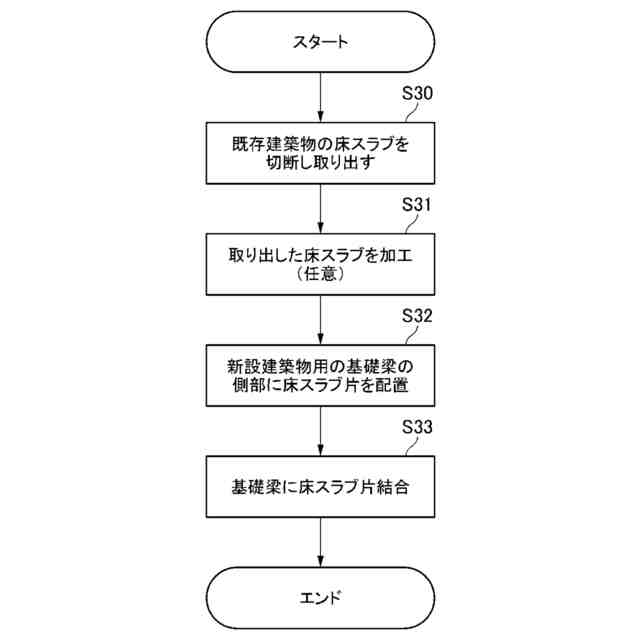

本実施例による床スラブの再利用方法の概略的な流れを示すフローチャートである。

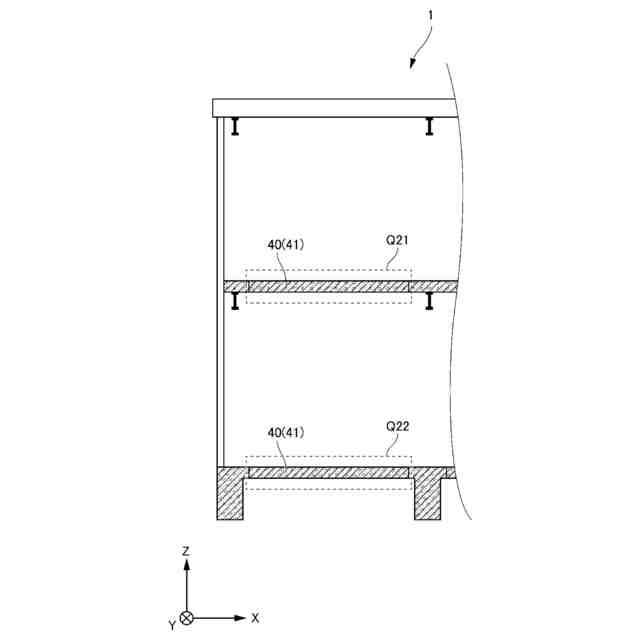

図１に示す再利用方法の各工程の説明図である。
図１に示す再利用方法における配置工程の説明図（その１）である。

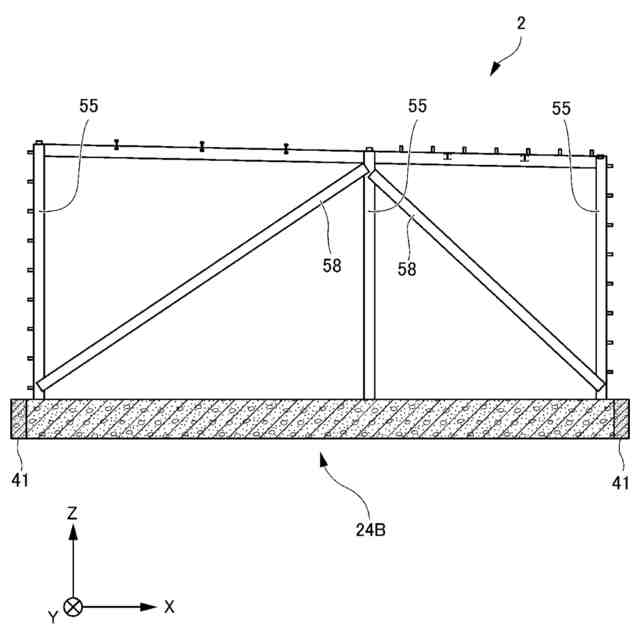

図１に示す再利用方法における配置工程の説明図（その２）である。

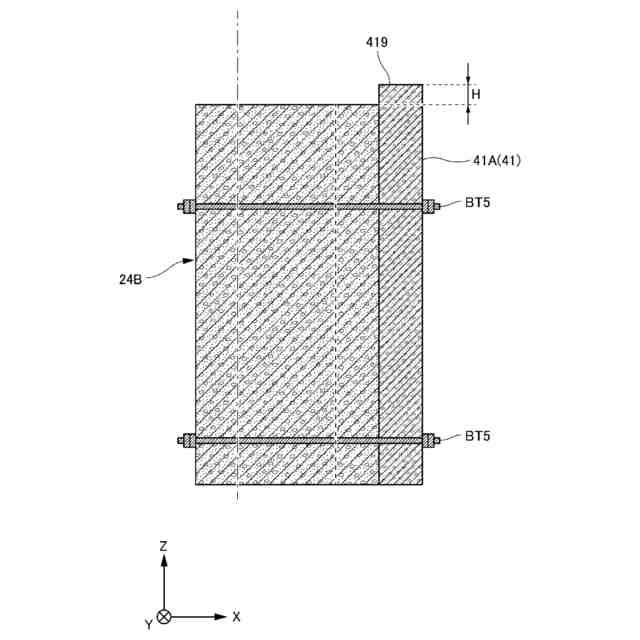

図１に示す再利用方法における結合工程の説明図である。

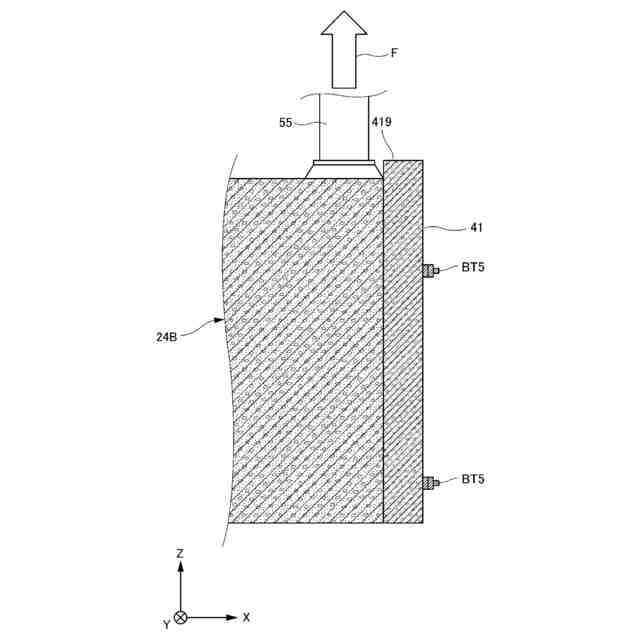

カウンターウェイト部に係る機能を説明する図である。

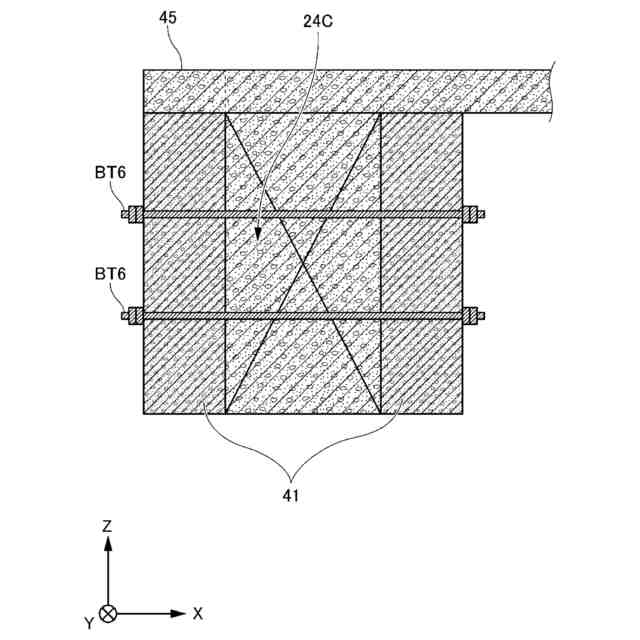

基礎梁と床スラブ片との間の他の結合方法の説明図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら各実施例について詳細に説明する。なお、図面の寸法比率はあくまでも一例であり、これに限定されるものではなく、また、図面内の形状等は、説明の都合上、部分的に誇張している場合がある。また、図面では、見易さのために、複数存在する同一属性の部位には、一部のみしか参照符号が付されていない場合がある。
【００１０】
図１は、本実施例による床スラブの再利用方法の概略的な流れを示すフローチャートである。図２から図６は、図１に示す再利用方法の各工程の説明図であり、対応する工程の実行方法や工程完了時等の状態を概略的に示す概略図である。
（【００１１】以降は省略されています）
