発明の名称梁材間の剛接合構造及び梁材の運搬方法
出願人株式会社大林組
代理人個人,個人
主分類E04B 1/58 20060101AFI20250702BHJP(建築物)
要約【課題】剛接合構造を簡単にするとともに、加工を容易に行うこと。

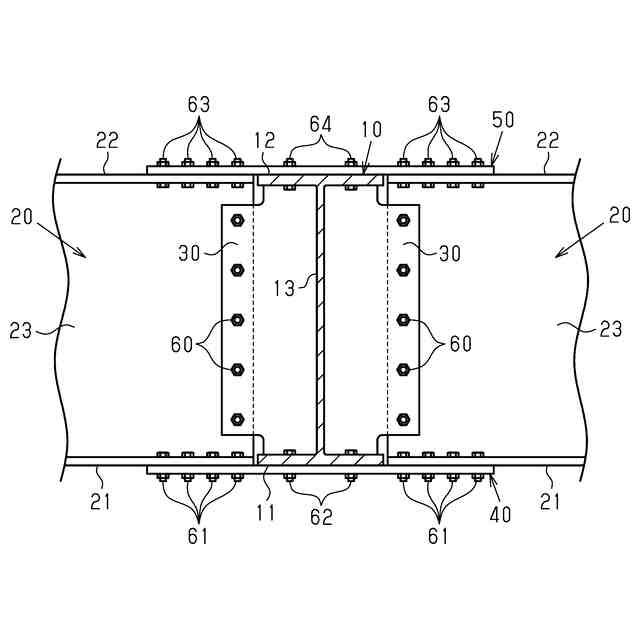

【解決手段】梁材間の剛接合構造は、第1梁材10と、第1梁材10の両側部に連結される2つの第2梁材20とを備える。剛接合構造は、第1ウェブ13の側面、同側面に連なる第1下フランジ11の上面、及び同側面に連なる第1上フランジ12の下面に溶接された鋼製のガセットプレート30と、第1下フランジ11及び2つの第2下フランジ21の下面に重ね合わされる鋼製の下プレート40と、第1上フランジ12及び2つの第2上フランジ22の上面に重ね合わされる鋼製の上プレート50と、ガセットプレート30と第2ウェブ23とを連結する連結ボルト60と、下プレート40と第2下フランジ21とを連結するメイン下ボルト61と、下プレート40と第1下フランジ11とを連結するサブ下ボルト62と、上プレート50と第2上フランジ22とを連結するメイン上ボルト63とを備える。
【選択図】図2
特許請求の範囲【請求項１】
Ｈ形鋼である第１梁材と、Ｈ形鋼であり、前記第１梁材の両側部に連結される２つの第２梁材と、を備える梁材間の剛接合構造であって、
前記第１梁材は、第１下フランジ、前記第１下フランジの上方に位置する第１上フランジ、並びに前記第１下フランジ及び前記第１上フランジを連結する第１ウェブを有し、
前記第２梁材は、第２下フランジ、前記第２下フランジの上方に位置する第２上フランジ、並びに前記第２下フランジ及び前記第２上フランジを連結する第２ウェブを有し、
前記第１ウェブの側面、前記側面に連なる前記第１下フランジの上面、及び前記側面に連なる前記第１上フランジの下面に溶接された鋼製のガセットプレートと、
前記第１下フランジ及び２つの前記第２下フランジの下面に重ね合わされる鋼製の下プレートと、
前記第１上フランジ及び２つの前記第２上フランジの上面に重ね合わされる鋼製の上プレートと、
前記ガセットプレートと前記第２梁材の前記第２ウェブとを連結する連結ボルトと、
前記下プレートと前記第２下フランジとを連結するメイン下ボルトと、
前記下プレートと前記第１下フランジとを連結するサブ下ボルトと、
前記上プレートと前記第２上フランジとを連結するメイン上ボルトと、を備える、
梁材間の剛接合構造。
続きを表示（約 1,500 文字）【請求項２】
Ｈ形鋼である第１梁材と、Ｈ形鋼であり、前記第１梁材の両側部に連結される２つの第２梁材と、を備える梁材間の剛接合構造であって、
前記第１梁材は、第１下フランジ、前記第１下フランジの上方に位置する第１上フランジ、並びに前記第１下フランジ及び前記第１上フランジを連結する第１ウェブを有し、
前記第２梁材は、第２下フランジ、前記第２下フランジの上方に位置する第２上フランジ、並びに前記第２下フランジ及び前記第２上フランジを連結する第２ウェブを有し、
前記第１梁材の梁成は、前記第２梁材の梁成よりも大きくされており、

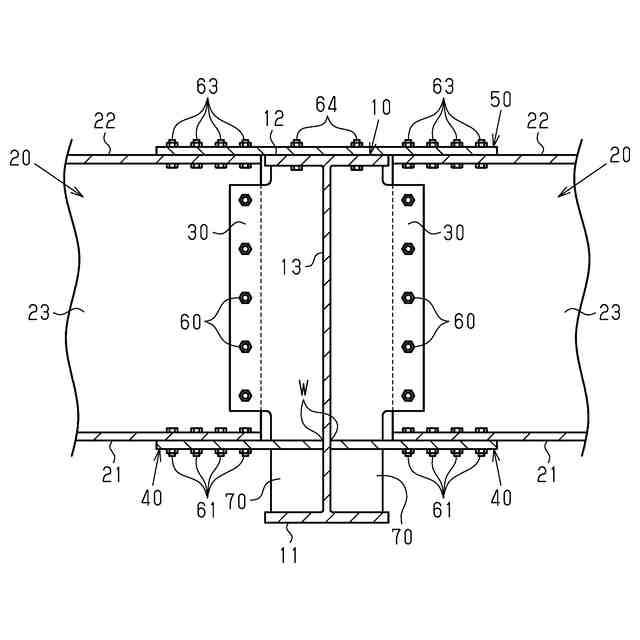

前記第１ウェブに設けられた孔を貫通するとともに、２つの前記第２下フランジの下面に重ね合わされる鋼製の下プレートと、
前記第１上フランジ及び２つの前記第２上フランジの上面に重ね合わされる鋼製の上プレートと、
前記第１ウェブの側面、前記側面に連なる前記下プレートの上面、及び前記側面に連なる前記第１上フランジの下面に溶接された鋼製のガセットプレートと、
前記下プレートと前記第２下フランジとを連結するメイン下ボルトと、
前記上プレートと前記第２上フランジとを連結するメイン上ボルトと、
前記ガセットプレートと前記第２梁材の前記第２ウェブとを連結する連結ボルトと、を備える、
梁材間の剛接合構造。
【請求項３】
Ｈ形鋼である第１梁材と、Ｈ形鋼であり、前記第１梁材の両側部に連結される２つの第２梁材と、を備える梁材間の剛接合構造であって、
前記第１梁材は、第１下フランジ、前記第１下フランジの上方に位置する第１上フランジ、並びに前記第１下フランジ及び前記第１上フランジを連結する第１ウェブを有し、
前記第２梁材は、第２下フランジ、前記第２下フランジの上方に位置する第２上フランジ、並びに前記第２下フランジ及び前記第２上フランジを連結する第２ウェブを有し、
前記第１梁材の梁成は、前記第２梁材の梁成よりも大きくされており、

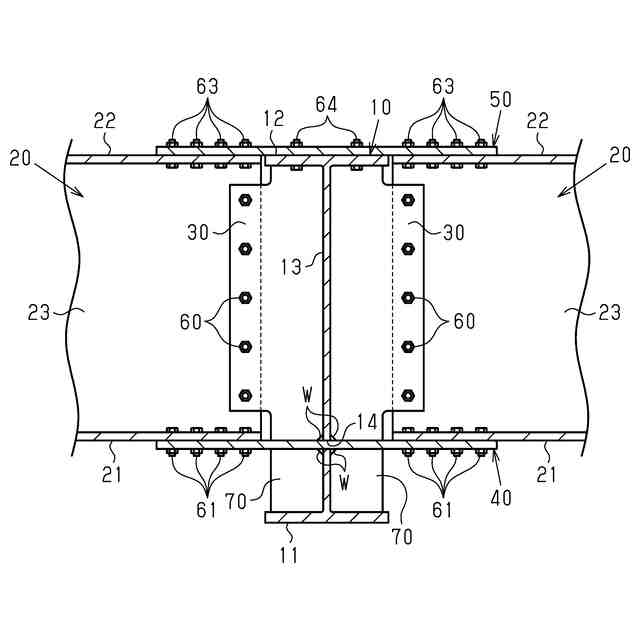

２つの前記第２下フランジの下面にそれぞれ重ね合わされる鋼製の２つの下プレートと、
前記第１上フランジ及び２つの前記第２上フランジの上面に重ね合わされる鋼製の上プレートと、
前記第１ウェブの側面、前記側面に連なる前記下プレートの上面、及び前記側面に連なる前記第１上フランジの下面に溶接された鋼製のガセットプレートと、
前記下プレートと前記第２下フランジとを連結するメイン下ボルトと、
前記上プレートと前記第２上フランジとを連結するメイン上ボルトと、
前記ガセットプレートと前記第２梁材の前記第２ウェブとを連結する連結ボルトと、を備え、
前記下プレートは、前記第１ウェブの側面に溶接されている、
梁材間の剛接合構造。
【請求項４】
前記下プレートと前記第１下フランジとを連結する連結部材を備える、
請求項２または請求項３に記載の梁材間の剛接合構造。
【請求項５】
前記上プレートは矩形状であり、
前記上プレートと前記第１上フランジとを連結するサブ上ボルトを備える、
請求項１に記載の梁材間の剛接合構造。
【請求項６】
請求項５に記載の梁材間の剛接合構造に用いられる前記第１梁材の運搬方法であって、
前記上プレートの長手方向を前記第１梁材の長手方向と一致させ、且つ前記上プレートを前記第１上フランジの上面に重ねるとともに前記サブ上ボルトにより前記第１上フランジに仮止めした状態で前記第１梁材を運搬する、
梁材間の剛接合構造に用いられる梁材の運搬方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、梁材間の剛接合構造及び同剛接合構造において用いられる梁材の運搬方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、Ｈ形鋼である大梁と、Ｈ形鋼であり、大梁の両側部に連結される２つの小梁とを備える梁材間の剛接合構造がある（例えば特許文献１参照）。

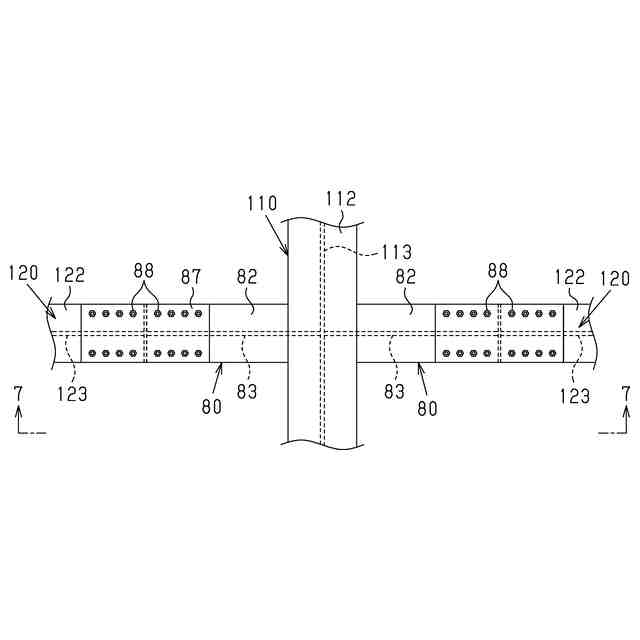

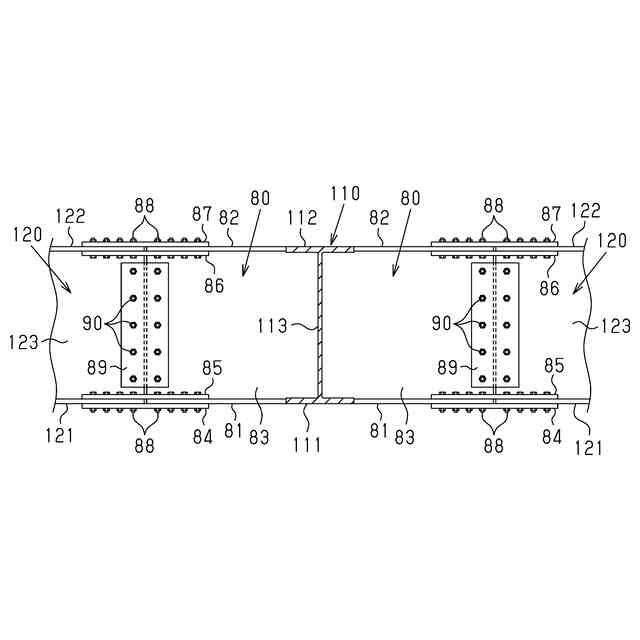

また、こうした梁材間の剛接合構造としては、図６及び図７に示す構造がある。
【０００３】
図６及び図７に示すように、第１梁材１１０は、Ｈ形鋼であり、下フランジ１１１、下フランジ１１１の上方に位置する上フランジ１１２、並びに下フランジ１１１及び上フランジ１１２を連結するウェブ１１３を有する。
【０００４】
図７に示すように、第１梁材１１０のウェブ１１３の側面、同側面に連なる下フランジ１１１の上面及び小口面、並びに同側面に連なる上フランジ１１２の下面及び小口面には、Ｈ形鋼である２つのブラケット８０が溶接されている。
【０００５】
各ブラケット８０に、Ｈ形鋼である第２梁材１２０が連結されている。
各第２梁材１２０は、下フランジ１２１、下フランジ１２１の上方に位置する上フランジ１２２、並びに下フランジ１２１及び上フランジ１２２を連結するウェブ１２３を有する。
【０００６】
ブラケット８０の下フランジ８１の下面及び上面と、第２梁材１２０の下フランジ１２１の下面及び上面とにそれぞれスプライスプレート８４，８５が重ね合わされた状態で、下フランジ８１，１２１及びスプライスプレート８４，８５がボルト８８により締結されている。
【０００７】
ブラケット８０の上フランジ８２の下面及び上面と、第２梁材１２０の上フランジ１２２の下面及び上面とにそれぞれスプライスプレート８６，８７が重ね合わされた状態で、上フランジ８２，１２２及びスプライスプレート８６，８７がボルト８８により締結されている。
【０００８】
また、ブラケット８０のウェブ８３と第２梁材１２０のウェブ１２３とにスプライスプレート８９が重ね合わされた状態で、スプライスプレート８９とウェブ８３，１２３とが、ボルト９０によりそれぞれ締結されている。
【先行技術文献】
【特許文献】
【０００９】
特開２０２１－１８８４８４号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
図６及び図７に示す梁材間の剛接合構造においては、第１梁材１１０にブラケット８０を溶接する工程に加えて、ブラケット８０の下フランジ８１と第２梁材１２０の下フランジ１２１とをスプライスプレート８４，８５を介してボルト８８により締結する工程、ブラケット８０の上フランジ８２と第２梁材１２０の上フランジ１２２とをスプライスプレート８６，８７を介してボルト８８により締結する工程、及びブラケット８０のウェブ８３と第２梁材１２０のウェブ１２３とをスプライスプレート８９を介してボルト９０により締結する工程が必要となる。このため、剛接合構造が複雑になるとともに、加工が煩雑になるという問題がある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
