公開番号2025038700
公報種別公開特許公報(A)
公開日2025-03-19
出願番号2023145465
出願日2023-09-07
発明の名称地中収納型止水板
出願人個人
代理人
主分類E04H 9/14 20060101AFI20250312BHJP(建築物)
要約【課題】洪水などによる浸水被害を防ぐ方策として、土のうを用いたり、出入り口に直接パネルを嵌めたり、防水シートや止水パネルを設置するなどの考案がなされてきた。しかしながら、浸水箇所が限定的であればそれらも有効であるかもしれないが、その設置作業には多くの時間と労力を要し、それら装置の保管場所を確保する必要も生じる。
【解決手段】本発明は、止水板本体1とその収納部2との組み合わせにより、別に装置の保管場所を設ける必要も無しに、必要時には速やかに止水板の設置を行うことができるようにしたものである。この地中収納型止水板は、止水板本体1を完全に収納できる収納部2を地表レベルに合わせて埋設することにより、平常時には通行等には一切差し支えなく、別に装置の保管場所を必要とせず、水害発生時にはその場で止水板本体1を反転挿入し直すという簡単な作業で止水板の設置が可能である。
【選択図】図1
特許請求の範囲【請求項１】
形状に段差を設けた止水板本体と、その止水板本体が隙間なく鞘のように収まる構造をもつ収納部との組み合わせからなる装置で、収納部をその開口部が地表レベルとなるように埋設して、平常時には止水板本体を地表に突出しないように収納できるようにした地中収納型止水板。
続きを表示（約 170 文字）【請求項２】
請求項１に示した地中収納型止水板の止水板本体を、洪水発生時には収納部から抜き出し反転挿入して、段差を利用して地表から突出するようにして、止水を可能にした地中収納型止水板。
【請求項３】
前項に示した地中収納型止水板を連結して設置することによりどのような広いエリアでも浸水防止を防ぐことができる地中収納型止水板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、集中豪雨などにより水害の発生が予見される場合、速やかに対処して被害を確実に防止することができる止水装置に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
近年、毎年のように全国各地で異常気象による水害が発生している。治水工事などで被害を防ぐことができればなによりだが、現実としてはそれぞれに対処することが求められる。従来からある方策としては、土のうを用いたり、出入り口に直接パネルを嵌めたり、防水シートや止水パネルを設置するなどの考案がなされてきた。しかしながら、浸水箇所が限定的であればそれらも有効であるかもしれないが、広範囲の浸水を防ぐにはいろいろと無理がある。また、その設置作業には多くの時間と労力を要し、それら装置の保管場所を確保する必要も生じる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０４６１８８
特開２００４－２１８４１５
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の方策の課題として、広いエリアの浸水を防ぐことが困難である点があげられる。またそれらの設置作業には多大な時間と労力を要するとともに、使用する装置類の保管場所を確保する必要がある。
本発明は、広範囲の浸水対策にも対処でき、設置作業も速やかに行うことができ、装置の保管場所も必要としない。
【課題を解決するための手段】
【０００５】
本発明は、止水板本体とその収納部との組み合わせにより、別に装置の保管場所を設ける必要も無しに、必要時には速やかに止水板の設置を行うことができるようにしたものである。
【発明の効果】
【０００６】
この地中収納型止水板は、止水板本体を完全に収納できる収納部を地表レベルに合わせて埋設することにより、平常時には通行等には一切差し支えなく、別に装置の保管場所を必要とせず、水害発生時にはその場で止水板本体を反転挿入し直すという簡単な作業で止水板の設置が可能である。
【図面の簡単な説明】
【０００７】

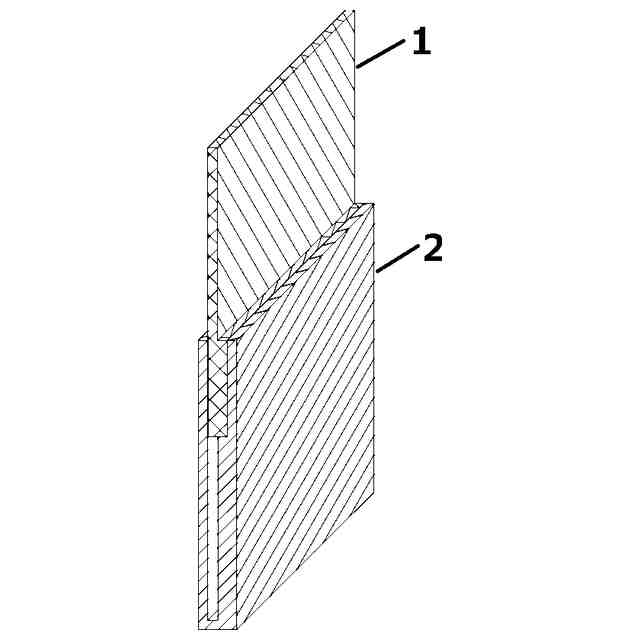

本発明の基本構造を示す止水板利用時の斜視図

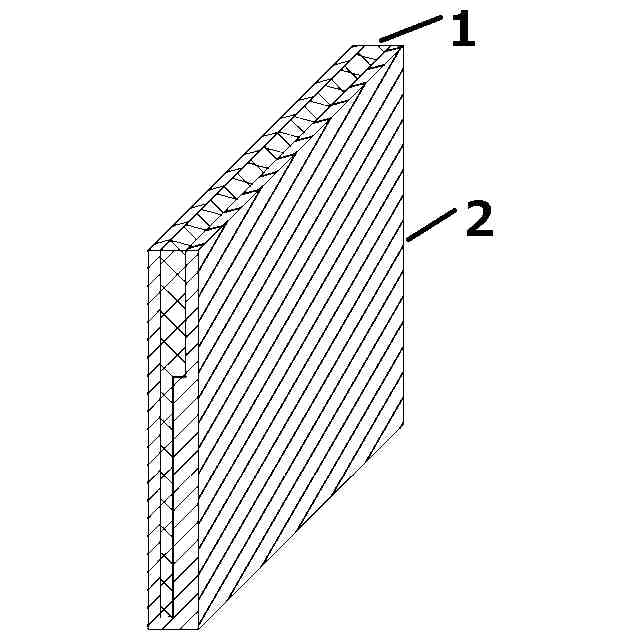

本発明の基本構造を示す止水板収納時の斜視図

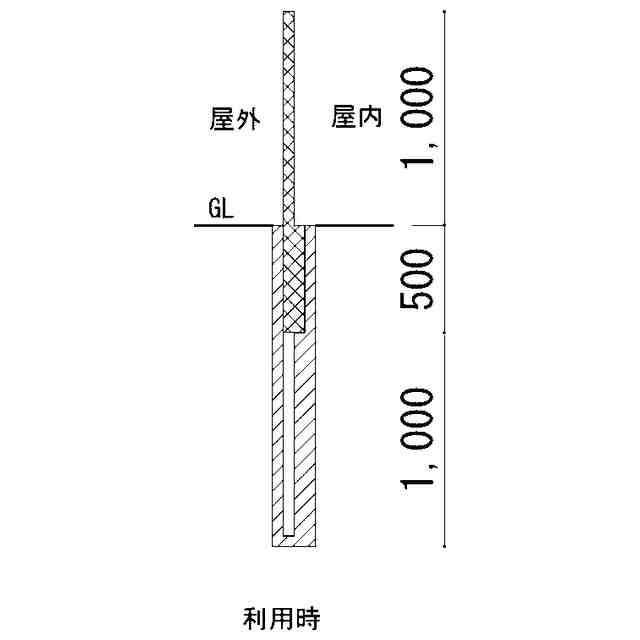

本発明の基本構造を示す止水板利用時の断面図

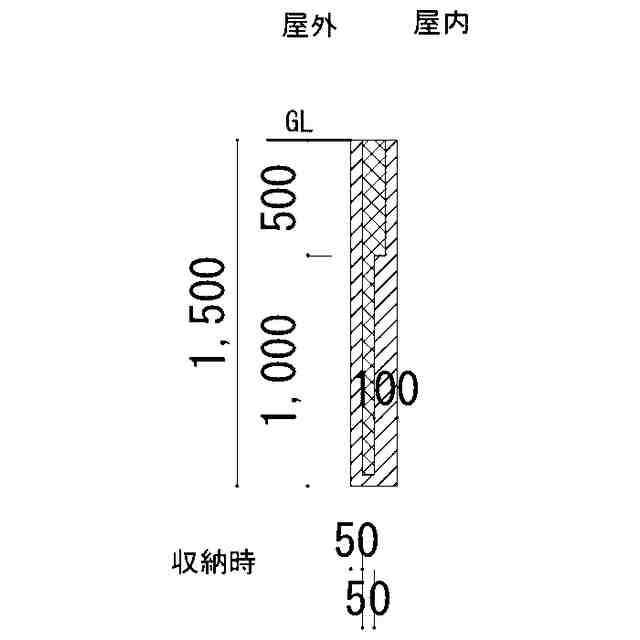

本発明の基本構造を示す止水板収納時の断面図
【発明を実施するための形態】
【０００８】
図１から図４に、本発明の基本的な形態を示す。実際には連結を可能とする両端の処置をはじめ、細かい点での調整が必要となる。図に示してある数値は参考数値でありこれに拘るものではない。
【符号の説明】
【０００９】
１止水板本体
２止水板収納部
