公開番号2025025151
公報種別公開特許公報(A)
公開日2025-02-21
出願番号2023129656
出願日2023-08-08
発明の名称木質架構
出願人大成建設株式会社
代理人個人
主分類E04B 1/26 20060101AFI20250214BHJP(建築物)
要約【課題】高い剛性を確保しつつ、軽量部材で容易に施工可能な、木質架構を提供すること。

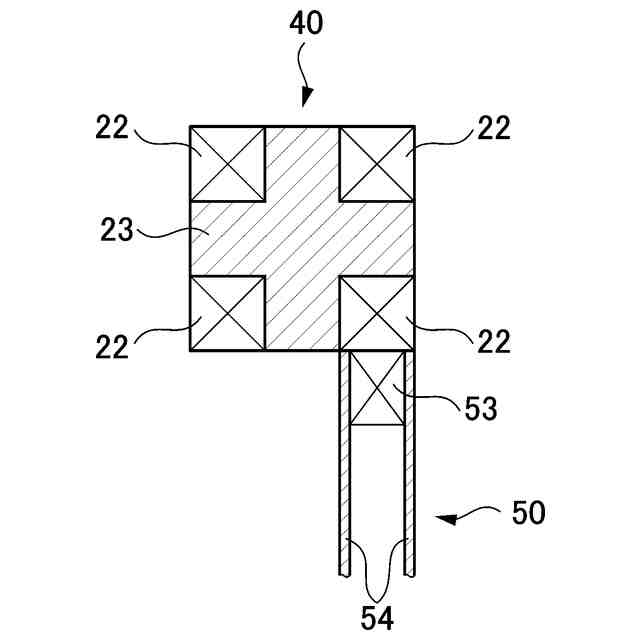

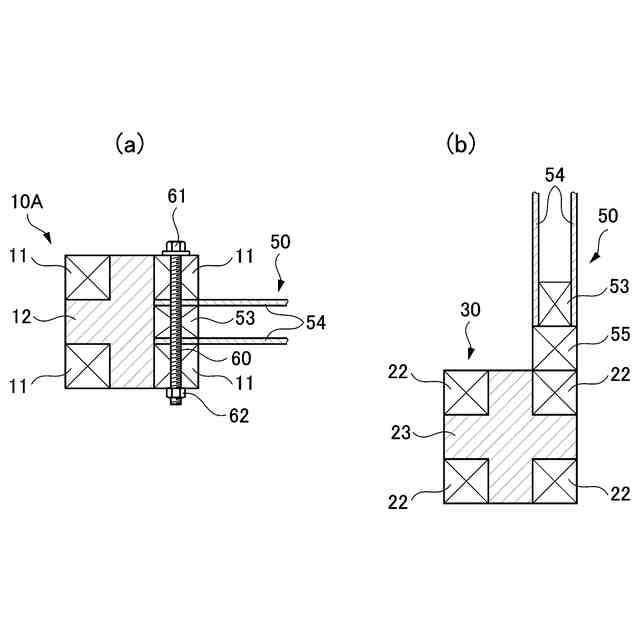

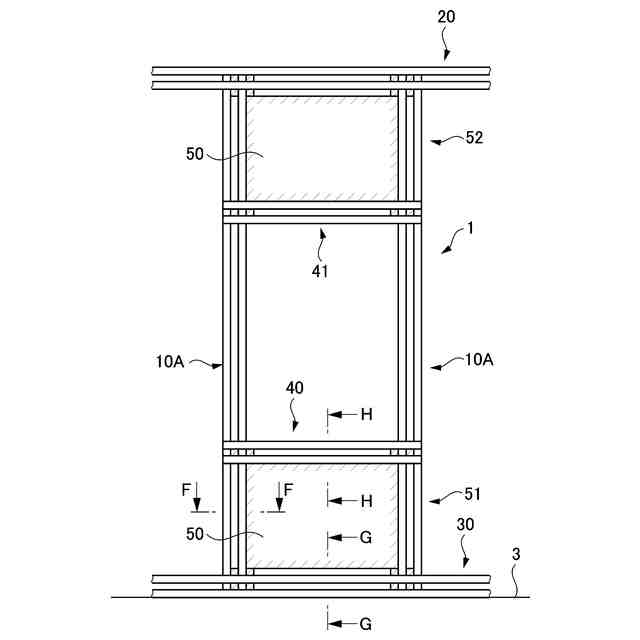

【解決手段】木質架構1は、鉛直方向に延びる少なくとも一対の木質の柱10Aと、一対の柱10A同士を連結する木質の梁20、床梁30、中間梁40、41と、を備える。一対の柱10A同士の間には、パネル材50が設けられ、パネル材50の上下端には、梁20、床梁30、中間梁40、41が設けられる。柱10Aは、鉛直方向に延びる4本の鉛直軸材11と、鉛直軸材11同士の間に介装された鉛直つづり材12と、を備える。梁20、床梁30、中間梁40、41は、水平方向に延びる4本の水平軸材22と、水平軸材22同士の間に介装された水平つづり材23と、を備える。柱10Aとパネル材50、および、梁20、床梁30、中間梁40、41とパネル材50は、ボルト61、ナット62で接合される。
【選択図】図3
特許請求の範囲【請求項１】
鉛直方向に延びる少なくとも一対の木質柱と、前記一対の木質柱同士を連結する木質梁と、を備える木質架構であって、
前記一対の木質柱同士の間には、木質面材が設けられ、
前記木質面材の上下端には、前記木質梁が設けられ、
前記木質柱は、鉛直方向に延びる４本の鉛直軸材と、前記鉛直軸材同士の間に介装されて前記鉛直軸材同士を接合する鉛直つづり材と、を備え、
前記木質梁は、水平方向に延びる４本の水平軸材と、前記水平軸材同士の間に介装されて前記水平軸材同士を接合する水平つづり材と、を備え、
前記木質柱と前記木質面材、および、前記木質梁と前記木質面材は、ほぞ継ぎ、ダボ継ぎ、接着剤、およびつづり材を貫通する連結金物のうちの少なくとも１つで接合されることを特徴とする木質架構。
続きを表示（約 190 文字）【請求項２】
前記木質面材は、前記木質柱と前記木質梁で囲まれた、前記木質柱の上端部、中間部、および下端部のうち２つ以上の高さ位置に設けられることを特徴とする請求項１に記載の木質架構。
【請求項３】
前記鉛直つづり材および前記水平つづり材は、前記木質柱と前記木質梁との接合部の内部にも配置されていることを特徴とする請求項１または２に記載の木質架構。

発明の詳細な説明【技術分野】
【０００１】
本発明は、木質柱と木質梁とを備える木質架構に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来より、木質の柱と木質の梁とが接合された柱梁接合構造が提案されている（特許文献１、２参照）。
特許文献１には、柱と梁とが接合された柱梁接合構造が示されている。この柱梁接合構造では、柱は、柱内側木質板材と、柱内側木質板材を両面から挟む一対の柱外側木質板材と、各々の柱外側木質板材を柱内側木質板材と共に各々挟む一対の柱最外側木質板材と、を有する。梁は、梁内側木質板材と、梁内側木質板材を両面から挟む一対の梁外側木質板材と、を有する。
【０００３】
特許文献２には、柱集成材と梁集成材とが直交するように固定された木質ラーメンモーメント抵抗部構造体が示されている。柱集成材は、端部において突部と谷部とが幅方向に交互に形成された複数の柱ラミナを貼り合わせ積層してなる。梁集成材は、端部において突部が嵌入する嵌入谷部と前記谷部に嵌め込まれる突出部とが交互に形成された複数の梁ラミナを貼り合わせ積層してなる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－７９５４５号公報
特開２０１８－１５９２５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、高い剛性を確保しつつ、軽量部材で容易に施工可能な、木質架構を提供することを課題とする。
【課題を解決するための手段】
【０００６】

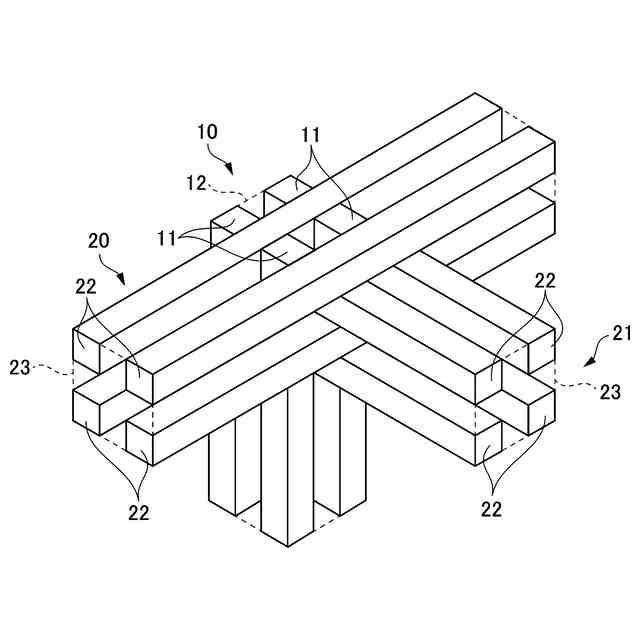

従来では、木質柱や木質梁として大断面の木材を用いて木質架構を構築したが、本発明者らは、小断面の木質の軸材を４本で１組とし、これら軸材同士をつづり材で接合したものを木質柱や木質梁として用いた木質架構を開発した。さらに、本発明者らは、木質柱と木質梁を組み合わせた柱梁架構内に木質面材（パネル材、平面部を備えた木質系筋交い材）を配置して、木質柱と木質面材、および、木質梁と木質面材を、ほぞ継ぎ、ダボ継ぎ、接着剤、または連結金物で接合して、高剛性の木質架構を実現した。

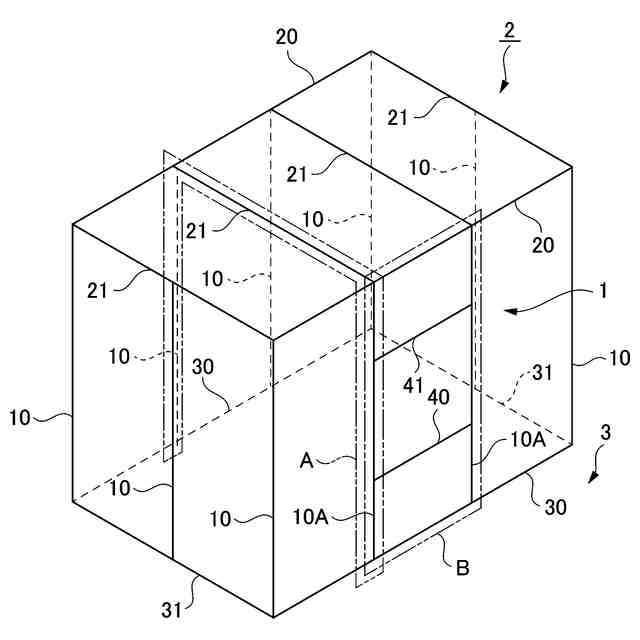

第１の発明の木質架構（例えば、後述の木質架構１、１Ａ）は、鉛直方向に延びる少なくとも一対の木質柱（例えば、後述の柱１０Ａ）と、前記一対の木質柱同士を連結する木質梁（例えば、後述の梁２０、床梁３０、中間梁４０、４１）と、を備える木質架構であって、前記一対の木質柱同士の間には、木質面材（例えば、後述のパネル材５０、平面部を備えた木質系筋交い材）が設けられ、前記木質面材の上下端には、前記木質梁が設けられ、前記木質柱は、鉛直方向に延びる４本の鉛直軸材（例えば、後述の鉛直軸材１１）と、前記鉛直軸材同士の間に介装されて前記鉛直軸材同士を接合する鉛直つづり材（例えば、後述の鉛直つづり材１２）と、を備え、前記木質梁は、水平方向に延びる４本の水平軸材（例えば、後述の水平軸材２２）と、前記水平軸材同士の間に介装されて前記水平軸材同士を接合する水平つづり材（例えば、後述の水平つづり材２３）と、を備え、前記木質柱と前記木質面材、および、前記木質梁と前記木質面材は、ほぞ継ぎ、ダボ継ぎ、接着剤、およびつづり材を貫通する連結金物（例えば、後述のボルト６１、ナット６２）のうちの少なくとも１つで接合されることを特徴とする。
【０００７】
この発明によれば、木質柱や木質梁と木質面材とを、ほぞ継ぎ、ダボ継ぎ、接着剤、および連結金物のうちの少なくとも１つ以上で接合することで、木質面材を強固に木質柱や木質梁に接合できる。
また、これら木質柱および木質梁を組み合わせた柱梁架構内に木質面材を配置することで、高剛性の木質架構を実現できる。
また、軸材およびつづり材は、小断面の木材であるために軽量であり、重機が使用できない屋内であっても、軸材とつづり材とを人力で組み合わせて柱や梁を構築することが可能である。また、軸材およびつづり材は、容易に再利用することが可能であり、容易に施工できる。
【０００８】
第２の発明の木質架構では、前記木質面材は、前記木質柱と前記木質梁で囲まれた、前記木質柱の上端部、中間部、および下端部のうち２つ以上の高さ位置に設けられることを特徴とする。
【０００９】
この発明によれば、木質柱および木質梁を組み合わせた柱梁架構内の、木質柱の上端部、中間部、および下端部のうち２つ以上の高さ位置に木質面材を設けたので、より高剛性の木質架構を実現できる。
また、屋内空間の利用形態に合わせて、木質面材の設置高さを適宜調整することで、高い剛性を保ちつつ、室内設計の自由度を向上できる。
【００１０】
第３の発明の木質架構では、前記鉛直つづり材および前記水平つづり材は、前記木質柱と前記木質梁との接合部の内部にも配置されていることを特徴とする。
（【００１１】以降は省略されています）
