公開番号2025067616
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023177726
出願日2023-10-13
発明の名称雨除け設備
出願人鹿島建設株式会社,大成建設株式会社
代理人個人,個人,個人
主分類E04G 21/28 20060101AFI20250417BHJP(建築物)
要約【課題】工事現場の上空をあけるための開口の位置を選択可能としながら開口を小さくすることができる雨除け設備を提供する。

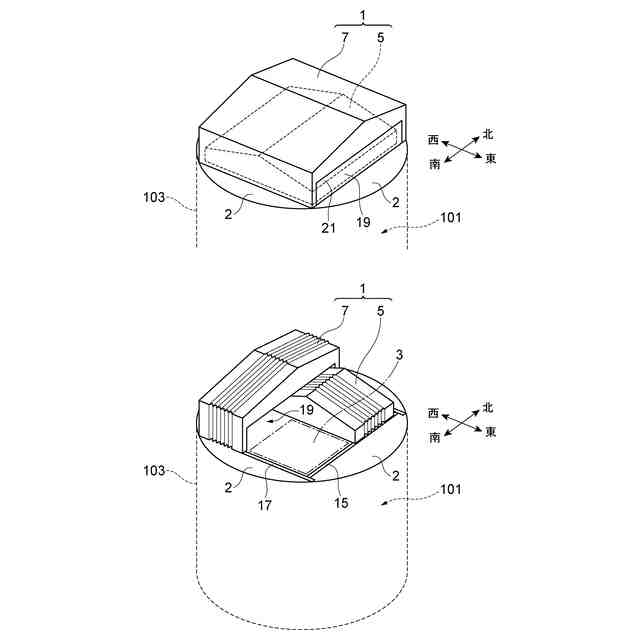

【解決手段】工事現場101の雨除け設備であって、南北方向への伸縮及び移動が可能であり工事現場101の上空を覆う下層テント5と、東西方向への伸縮及び移動が可能であり下層テント5の上空を更に覆う上層テント7と、を備える。
【選択図】図2

特許請求の範囲【請求項１】
工事現場の雨除け設備であって、
所定方向への伸縮及び移動が可能であり前記工事現場の上空を覆う下層テントと、
前記所定方向に直交する方向への伸縮及び移動が可能であり前記下層テントの上空を更に覆う上層テントと、を備える、雨除け設備。
続きを表示（約 400 文字）【請求項２】
前記下層テント及び前記上層テントの少なくとも一方は、
直線的なレール上をそれぞれ移動する複数のフレーム材と、複数の前記フレーム材に架け渡された可撓性のシート材と、を有する蛇腹構造をなしている、請求項１に記載の雨除け設備。
【請求項３】
前記所定方向に直交する方向における前記上層テントの端部には、前記下層テントを通過させる通過口と、前記通過口を開閉可能な扉材と、が設けられている、請求項１に記載の雨除け設備。
【請求項４】
前記所定方向に並びそれぞれ伸縮及び移動が可能な複数の前記下層テントと、
前記所定方向に直交する方向に並びそれぞれ伸縮及び移動が可能な複数の前記上層テントと、を備える、請求項１に記載の雨除け設備。
【請求項５】
前記工事現場が、コンクリート打設が行なわれる現場である、請求項１に記載の雨除け設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、雨除け設備に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来から、工事現場の雨対策として、必要な箇所をシートで覆うなどの措置が取られる。あるいは、例えば下記特許文献１に開示されているようなテントが雨除け設備として利用され、工事現場の全体がテントで覆われる場合もある。特許文献１のテントは、蛇腹式テントでありレールに沿って伸縮可能である。
【先行技術文献】
【特許文献】
【０００３】
特許02948557号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
工事の内容によっては、蛇腹式テントを一時的に開いて工事現場の上空を開口する場合がある。その一例として、資材等がクレーンで吊られて工事現場に搬入／搬出される場合がある。このとき、雨天時にあっては、雨の侵入を可能な限り抑えるために、資材等の吊り位置に対応する適切な位置に可能な限り小さい開口が形成されることが望まれる。しかしながら、特許文献１のテントではそれが十分に実行できるとは言えない。そこで、本発明は、工事現場の上空をあけるための開口の位置を選択可能としながら開口を小さくすることができる雨除け設備を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の要旨は以下の〔１〕～〔５〕に存する。
【０００６】
〔１〕工事現場の雨除け設備であって、所定方向への伸縮及び移動が可能であり前記工事現場の上空を覆う下層テントと、前記所定方向に直交する方向への伸縮及び移動が可能であり前記下層テントの上空を更に覆う上層テントと、を備える、雨除け設備。
【０００７】
〔２〕前記下層テント及び前記上層テントの少なくとも一方は、直線的なレール上をそれぞれ移動する複数のフレーム材と、複数の前記フレーム材に架け渡された可撓性のシート材と、を有する蛇腹構造をなしている、〔１〕に記載の雨除け設備。
【０００８】
〔３〕前記所定方向に直交する方向における前記上層テントの端部には、前記下層テントを通過させる通過口と、前記通過口を開閉可能な扉材と、が設けられている、〔１〕又は〔２〕に記載の雨除け設備。
【０００９】
〔４〕前記所定方向に並びそれぞれ伸縮及び移動が可能な複数の前記下層テントと、前記所定方向に直交する方向に並びそれぞれ伸縮及び移動が可能な複数の前記上層テントと、を備える、〔１〕～〔３〕の何れか１項に記載の雨除け設備。
【００１０】
〔５〕前記工事現場が、コンクリート打設が行なわれる現場である、〔１〕～〔５〕の何れか１項に記載の雨除け設備。
【発明の効果】
（【００１１】以降は省略されています）
