公開番号2025092407
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2024164201
出願日2024-09-20
発明の名称接合構造および接合方法
出願人鹿島建設株式会社
代理人個人,個人,個人,個人
主分類E01D 19/12 20060101AFI20250612BHJP(道路,鉄道または橋りょうの建設)
要約【課題】緊張材によって緊張を行ったときに接合部の上縁に引っ張りが生じることを抑制できる接合構造および接合方法を提供する。

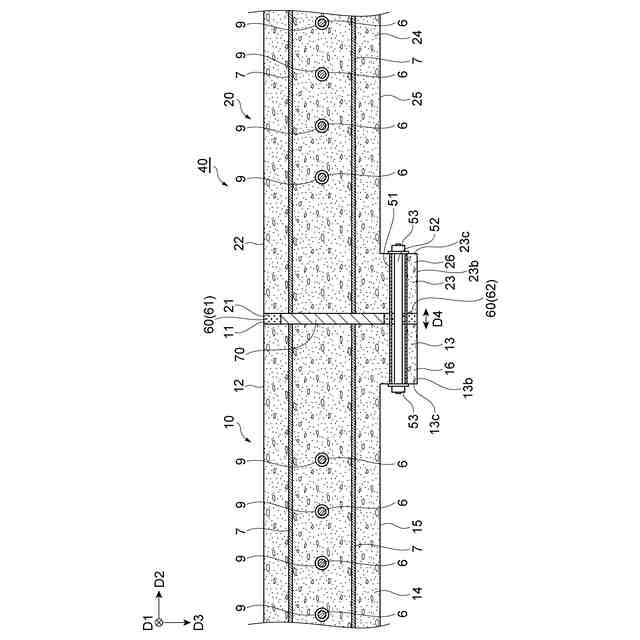

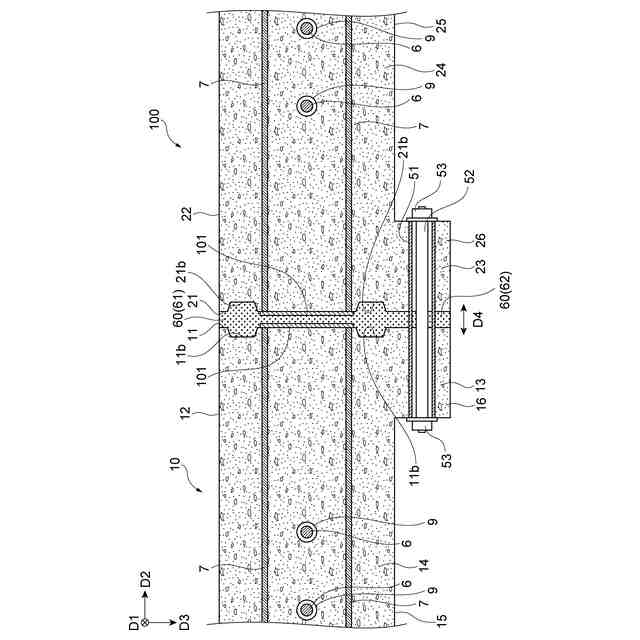

【解決手段】一実施形態に係る接合構造40は、第1コンクリート部材10の第1突出部16、および第2コンクリート部材20の第2突出部26を並設方向D4に貫通する緊張材52と、第1端面11および第2端面21の間に位置する間詰部60と、第1端面11および第2端面21の間であって間詰部60とは異なる場所に位置する空間保持部材70と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
第１コンクリート部材の第１端面、および第２コンクリート部材の第２端面が並ぶ方向である並設方向に沿って前記第１コンクリート部材と前記第２コンクリート部材を互いに接合する接合構造であって、
前記第１コンクリート部材は、前記第２コンクリート部材に接合される第１接合部と、前記第１接合部から前記第２コンクリート部材とは反対方向に延びる第１延在部とを有し、
前記第２コンクリート部材は、前記第１コンクリート部材に接合される第２接合部と、前記第２接合部から前記第１コンクリート部材とは反対方向に延びる第２延在部とを有し、
前記第１接合部は、前記第１延在部の下面よりも鉛直下方に突出する第１突出部を有し、
前記第２接合部は、前記第２延在部の下面よりも鉛直下方に突出する第２突出部を有し、
前記第１突出部および前記第２突出部を前記並設方向に貫通する緊張材と、
前記第１端面および前記第２端面の間に位置する間詰部と、
前記第１端面および前記第２端面の間であって前記間詰部とは異なる場所に位置する空間保持部材と、
を備える、
接合構造。
続きを表示（約 1,100 文字）【請求項２】
前記間詰部は、前記空間保持部材の鉛直上方に位置する第１間詰部と、前記空間保持部材の鉛直下方に位置する第２間詰部とを有する、
請求項１に記載の接合構造。
【請求項３】
前記空間保持部材の鉛直方向の中央が、前記第１接合部の鉛直方向の中央よりも鉛直上方に位置し、かつ、前記第２接合部の鉛直方向の中央よりも鉛直上方に位置する、
請求項１または請求項２に記載の接合構造。
【請求項４】
前記空間保持部材が発泡体によって構成されている、
請求項１または請求項２に記載の接合構造。
【請求項５】
前記空間保持部材は、前記第１コンクリート部材および前記第２コンクリート部材からの応力の伝達を抑制する応力伝達抑制部材であって、
前記応力伝達抑制部材は、前記第１端面および前記第２端面のそれぞれに設けられている、
請求項１または請求項２に記載の接合構造。
【請求項６】
第１コンクリート部材の第１端面、および第２コンクリート部材の第２端面が並ぶ方向である並設方向に沿って前記第１コンクリート部材と前記第２コンクリート部材を互いに接合する接合方法であって、
前記第１コンクリート部材は、前記第２コンクリート部材に接合される第１接合部と、前記第１接合部から前記第２コンクリート部材とは反対方向に延びる第１延在部とを有し、
前記第２コンクリート部材は、前記第１コンクリート部材に接合される第２接合部と、前記第２接合部から前記第１コンクリート部材とは反対方向に延びる第２延在部とを有し、
前記第１接合部は、前記第１延在部の下面よりも鉛直下方に突出する第１突出部を有し、
前記第２接合部は、前記第２延在部の下面よりも鉛直下方に突出する第２突出部を有し、
前記第１端面および前記第２端面の少なくともいずれかに空間保持部材を配置する工程と、
前記第１端面および前記第２端面を互いに対向させる工程と、
前記第１端面と前記第２端面の間に間詰部を充填し、前記間詰部を硬化させる工程と、
前記第１突出部および前記第２突出部を前記並設方向に貫通する緊張材によって前記第１コンクリート部材および前記第２コンクリート部材を緊張する工程と、
を備える、
接合方法。
【請求項７】
前記空間保持部材は、前記第１コンクリート部材および前記第２コンクリート部材からの応力の伝達を抑制する応力伝達抑制部材であって、
前記空間保持部材を配置する工程では、前記第１端面および前記第２端面の少なくともいずれかに前記応力伝達抑制部材が配置される、
請求項６に記載の接合方法。

発明の詳細な説明【技術分野】
【０００１】

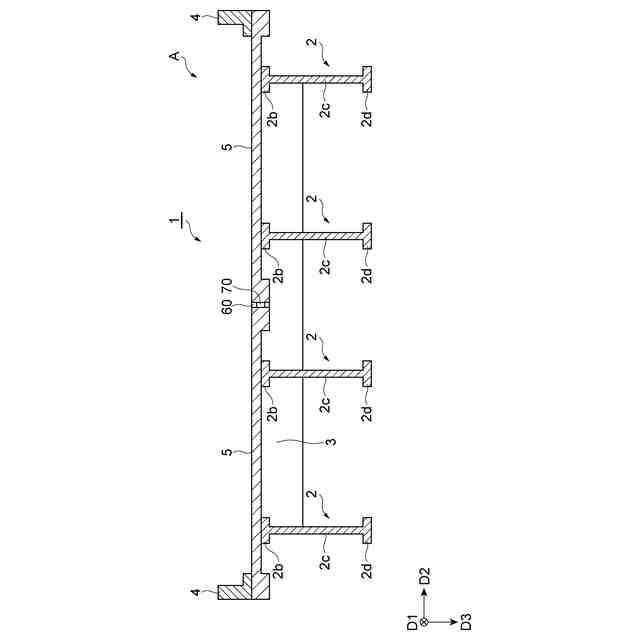

本開示は、一対のコンクリート部材を互いに接合させる接合構造および接合方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】

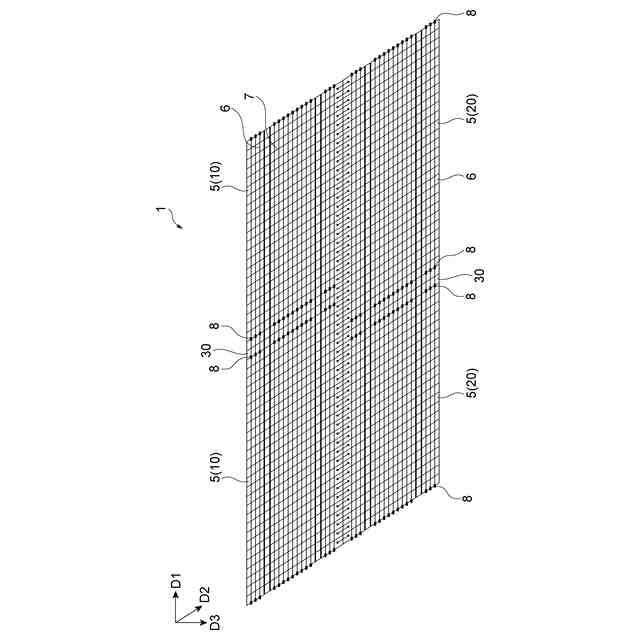

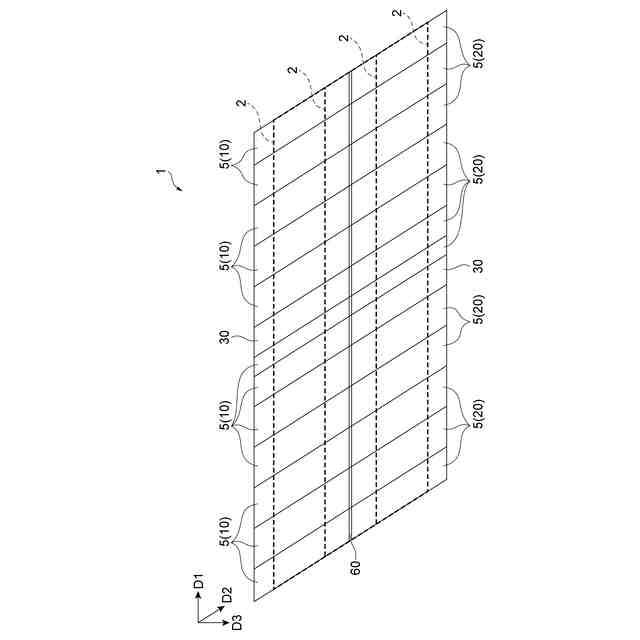

特許文献１には、第１プレキャスト床版および第２プレキャスト床版を互いに連結させる連結構造が記載されている。第１プレキャスト床版は第２プレキャスト床版に対向する第１端面と、第１端面から水平方向に延びる横孔とを有する。第２プレキャスト床版は、第１プレキャスト床版に対向する第２端面と、第２端面から水平方向に延びる横孔とを有する。
【０００３】
第１プレキャスト床版は、さらに、横孔から見て第１端面とは反対側に位置しており第１プレキャスト床板の上面から窪む切り欠き凹部を有する。切り欠き凹部は、横孔に連通している。第１プレキャスト床版の横孔と切り欠き凹部、および第２プレキャスト床版の横孔には、プレストレス導入装置が配置されている。
【０００４】
プレストレス導入装置は、横孔に配置される中空ＰＣ鋼棒と、中空ＰＣ鋼棒に挿通される押し込み用反力ＰＣ鋼棒と、中空ＰＣ鋼棒の両端のそれぞれに位置する一対のアンカー材とを備える。このプレストレス導入装置では、中空ＰＣ鋼棒の内部に押し込み用反力ＰＣ鋼棒が押し込まれることによって中空ＰＣ鋼棒が緊張される。
【先行技術文献】
【特許文献】
【０００５】
特許第４１４８３１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

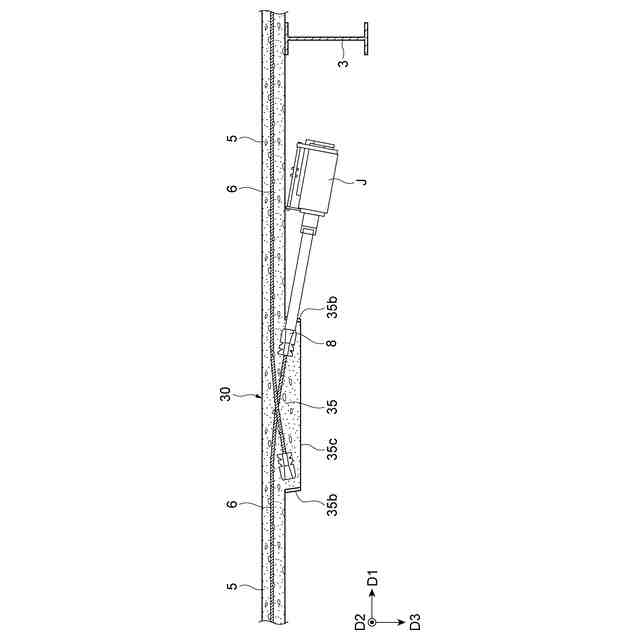

ところで、互いに接合される一対のコンクリート部材が、互いに対向するとともに下方に突出する定着突起を有する接合構造が知られている。この接合構造では、一対の定着突起に、一対の定着突起を水平方向に貫通するＰＣ鋼棒等の緊張材が挿通される。この緊張材によって一対のコンクリート部材が一体化される。
【０００７】
しかしながら、上記の緊張材によって緊張を行うと、一対のコンクリート部材の図心に対する緊張材の配置の偏心によって、一対のコンクリート部材の接合部の上縁に引っ張りが生じることがある。この引っ張りの発生を抑制するためには、定着突起の下方への突出量を大きくしなければならない。しかしながら、定着突起の下方への突出量を大きくすると、コンクリート部材の下方に位置する部材等に定着突起が接触することが想定される。以上より、緊張材によって緊張を行っても接合部の上縁に引っ張りが生じることを抑制できることが求められる。
【０００８】
本開示は、緊張材によって緊張を行ったときに接合部の上縁に引っ張りが生じることを抑制できる接合構造および接合方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】

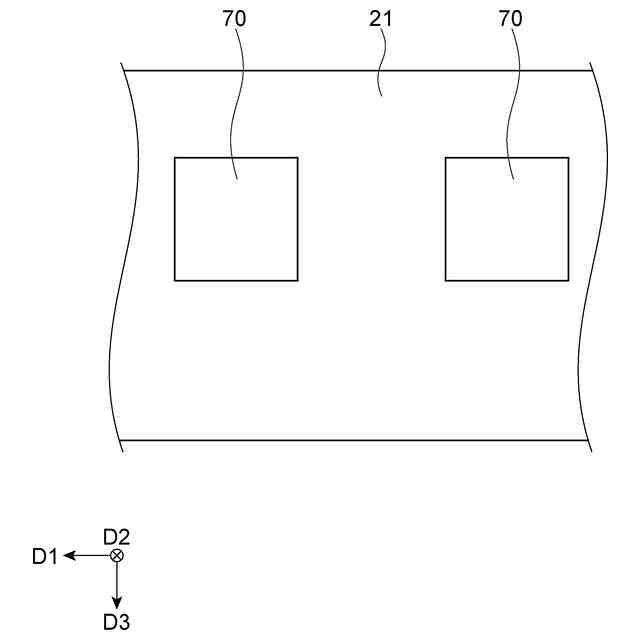

（１）本開示に係る接合構造は、第１コンクリート部材の第１端面、および第２コンクリート部材の第２端面が並ぶ方向である並設方向に沿って第１コンクリート部材と第２コンクリート部材を互いに接合する接合構造である。第１コンクリート部材は、第２コンクリート部材に接合される第１接合部と、第１接合部から第２コンクリート部材とは反対方向に延びる第１延在部とを有する。第２コンクリート部材は、第１コンクリート部材に接合される第２接合部と、第２接合部から第１コンクリート部材とは反対方向に延びる第２延在部とを有する。第１接合部は、第１延在部の下面よりも鉛直下方に突出する第１突出部を有する。第２接合部は、第２延在部の下面よりも鉛直下方に突出する第２突出部を有する。接合構造は、第１突出部および第２突出部を並設方向に貫通する緊張材と、第１端面および第２端面の間に位置する間詰部と、第１端面および第２端面の間であって間詰部とは異なる場所に位置する空間保持部材と、を備える。
【００１０】

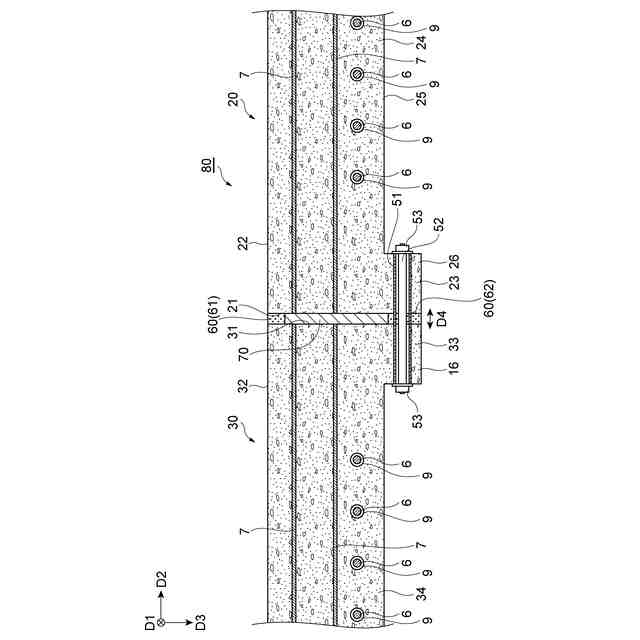

この接合構造では、第１コンクリート部材の第１接合部が鉛直下方に突出する第１突出部を有し、第２コンクリート部材の第２接合部が鉛直下方に突出する第２突出部を有する。第１コンクリート部材および第２コンクリート部材は並設方向に沿って並べられており、第１突出部および第２突出部には並設方向に貫通する緊張材が挿通される。第１コンクリート部材の第１端面と第２コンクリート部材の第２端面との間には、間詰部が充填されるとともに空間保持部材が配置されている。第１端面と第２端面との間に空間保持部材が配置されることにより、第１コンクリート部材と第２コンクリート部材の間に充填された間詰部の図心を調整できる。したがって、第１コンクリート部材および第２コンクリート部材の図心に対する緊張材の配置の偏心を低減できる。その結果、上記の緊張材によって第１コンクリート部材および第２コンクリート部材の緊張を行っても、第１コンクリート部材と第２コンクリート部材の接合部の上縁に引っ張りが生じることを抑制できる。
（【００１１】以降は省略されています）
