発明の名称RC壁構造
出願人大成建設株式会社
代理人園田・小林弁理士法人
主分類E04H 9/02 20060101AFI20250508BHJP(建築物)
要約【課題】地震時における、RC(鉄筋コンクリート)柱梁架構の変形性能を高めつつ、RC壁の損傷を抑制可能であり、かつRC壁の鉛直荷重、地震時の面外荷重に効率的に抵抗することができる、RC壁構造を提供する。

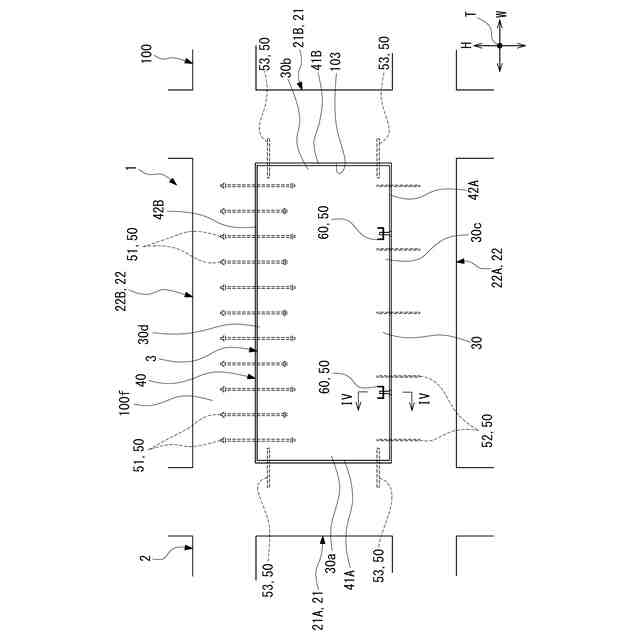

【解決手段】RC(鉄筋コンクリート)壁構造1は、RC柱梁架構2とRC構面3からなるRC壁構造1であって、RC柱梁架構2を構成する柱21及び梁22と、RC構面3を形成するRC壁30と、を備え、梁22とRC壁30との境界部分には、水平スリット42A、42Bが形成され、柱21とRC壁30との境界部分には、鉛直スリット41A、41Bが形成され、水平スリット42A、42B及び鉛直スリット41A、41Bは、RC壁30の全周に設けられ、RC壁30と柱21及び梁22は、水平スリット42A、42B及び鉛直スリット41A、41Bを跨いで設けられる接続材50で接続されている。

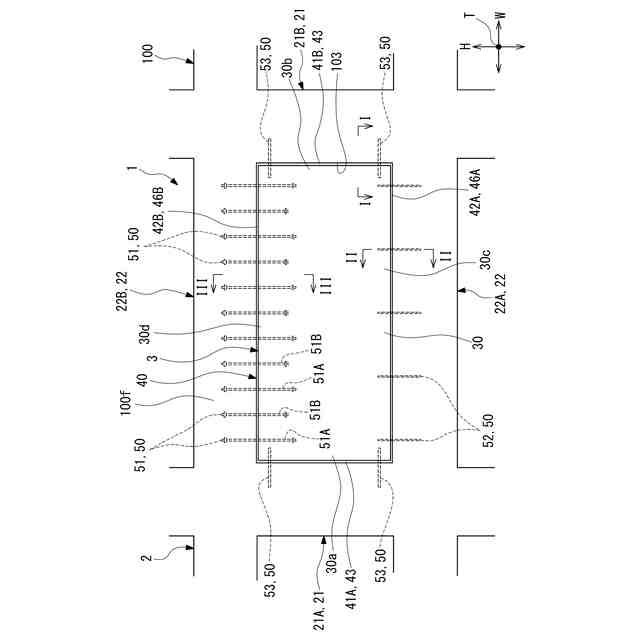

【選択図】図2
特許請求の範囲【請求項１】
ＲＣ柱梁架構とＲＣ構面からなるＲＣ壁構造であって、
前記ＲＣ柱梁架構を構成する柱及び梁と、
前記ＲＣ構面を形成するＲＣ壁と、
を備え、
前記梁と前記ＲＣ壁との境界部分には、水平スリットが形成され、
前記柱と前記ＲＣ壁との境界部分には、鉛直スリットが形成され、
前記水平スリット及び前記鉛直スリットは、前記ＲＣ壁の全周に設けられ、
前記ＲＣ壁と前記柱及び前記梁は、前記水平スリット及び前記鉛直スリットを跨いで設けられる接続材で接続されていることを特徴とするＲＣ壁構造。
続きを表示（約 390 文字）【請求項２】
前記ＲＣ壁の下方の前記梁と、前記ＲＣ壁の下側とを接続する前記接続材は、
鉛直方向に延在して設けられ、前記下方の梁と前記ＲＣ壁の各々に材端が埋設されている下部鋼棒と、
前記下方の梁に対して前記ＲＣ壁が水平方向に相対移動可能となるように、前記ＲＣ壁を支持する滑り支承体と、
のいずれか一方または双方を備えていることを特徴とする請求項１に記載のＲＣ壁構造。
【請求項３】
前記柱と、前記ＲＣ壁とを接続する前記接続材は、前記鉛直スリットを跨って設けられ、前記柱と前記ＲＣ壁との各々に接合されたプレート部材を含む、柱接合部材を備えていることを特徴とする請求項１または２に記載のＲＣ壁構造。
【請求項４】
前記ＲＣ壁の表面には、仕上げ材が貼り付けられていることを特徴とする請求項１または２に記載のＲＣ壁構造。

発明の詳細な説明【技術分野】
【０００１】

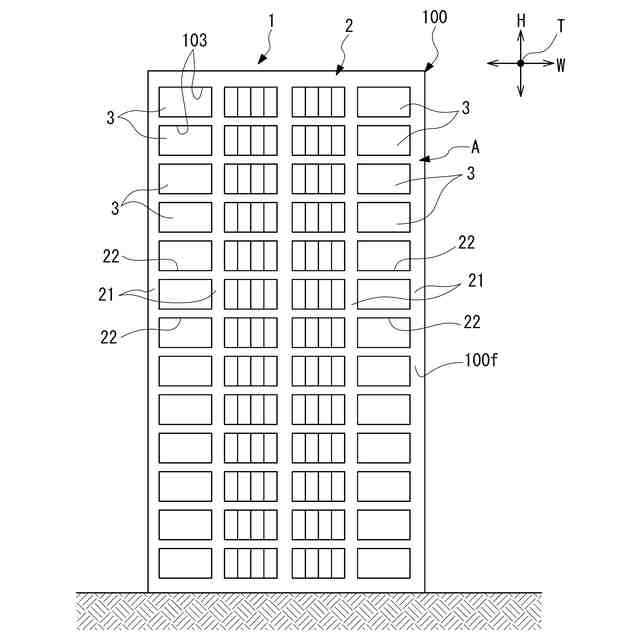

本発明は、ＲＣ柱梁架構とＲＣ構面からなるＲＣ壁構造に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
鉄筋コンクリート（以下、ＲＣと記載する）造の建物においては、地震時における変形性能を高めるために、建物を形成するＲＣ柱梁架構と、ＲＣ柱梁架構内に設けられてＲＣ構面を形成するＲＣ壁と、の間に、スリットを設けることがある。
例えば、特許文献１には、板状のスリット材本体と、底板部の両側に溝部が延在した支持部材とから成り、スリット材本体の両端部のうちの少なくとも一端部に、支持部材の一方側の溝部を嵌着させた耐震用スリット材が開示されている。この耐震用スリット材においては、スリット材本体または支持部材に一部が固定されていると共に、該スリット材本体または該支持部材に固定されていない部分が、壁型枠間に該耐震用スリット材が設置された際に壁型枠を貫通して該壁型枠の外方に突出する紐状体が設けられている。特許文献１の耐震用スリット材は、柱と、これに連設される非構造壁との境界部分に形成される、垂直スリットである。
【０００３】
特許文献１のような構成に対し、地震時における変形性能を高めるために、水平方向にスリットを設けることがある。
例えば、特許文献２には、非構造壁である外壁と柱との間に垂直スリット材が設けられ、外壁と下層階の梁との間に水平スリット材が設けられた構成が開示されている。
更に、特許文献３には、２本の柱と壁との間に形成された鉛直方向のスリットと、壁と下階の床スラブとの間に形成された水平方向の水平スリットと、が設けられ、壁と柱との拘束が絶たれている構成が開示されている。
【０００４】
特許文献２、３においては、壁の両側方と下方との、計３方に、スリットが設けられている。このような構成においては、壁と上方の梁との間にはスリットが設けられていないため、この部分にねじれや応力集中が生じ、壁が破損する可能性がある。これに対し、壁と上方の梁との間にもスリットを設けることが考えられるが、この場合においては、壁の鉛直荷重や、地震時に壁に作用する面外荷重に対し、抵抗することが容易ではない。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－７１２０８号公報
特開２０１１－３２８６２号公報
特開２０２１－３２０５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明が解決しようとする課題は、地震時における、ＲＣ柱梁架構の変形性能を高めつつ、ＲＣ壁の損傷を抑制可能であり、かつＲＣ壁の鉛直荷重、地震時の面外荷重に効率的に抵抗することができる、ＲＣ壁構造を提供することである。
【課題を解決するための手段】
【０００７】
本発明者らは、ＲＣ柱梁架構とＲＣ構面からなるＲＣ壁構造において、梁とＲＣ壁の接合部分に水平スリットを形成し、柱とＲＣ壁の接合部分に鉛直スリットを形成することで、ＲＣ壁構造の構造全体の一体性を保ちつつ、ＲＣ壁の損傷を防止可能である点に着眼し、本発明に至った。
本発明は、上記課題を解決するため、以下の手段を採用する。
すなわち、本発明のＲＣ壁構造は、ＲＣ柱梁架構とＲＣ構面からなるＲＣ壁構造であって、前記ＲＣ柱梁架構を構成する柱及び梁と、前記ＲＣ構面を形成するＲＣ壁と、を備え、前記梁と前記ＲＣ壁との境界部分には、水平スリットが形成され、前記柱と前記ＲＣ壁との境界部分には、鉛直スリットが形成され、前記水平スリット及び前記鉛直スリットは、前記ＲＣ壁の全周に設けられ、前記ＲＣ壁と前記柱及び前記梁は、前記水平スリット及び前記鉛直スリットを跨いで設けられる接続材で接続されていることを特徴とする。
上記のような構成によれば、ＲＣ（鉄筋コンクリート）柱梁架構を構成する柱及び梁と、ＲＣ構面を形成するＲＣ壁との間には、水平スリット及び鉛直スリットが、ＲＣ壁の全周に設けられている。このように、ＲＣ壁と柱及び梁は、ＲＣ壁の全周にわたって水平スリットと鉛直スリットで分離された構造となっているため、地震時において、ＲＣ柱梁架構の変形をＲＣ壁が制限することが抑制される。したがって、ＲＣ柱梁架構の靱性能を向上させ、変形性能を高めることができる。
また、ＲＣ壁と柱及び梁は、ＲＣ壁の全周にわたって、水平スリットと鉛直スリットで分離されている。このため、地震時にＲＣ柱梁架構が変形しても、その変形がＲＣ壁へと及ぶことが、ＲＣ壁の全周において、抑制される。したがって、地震時におけるＲＣ壁の損傷を、効率的に抑制することができる。

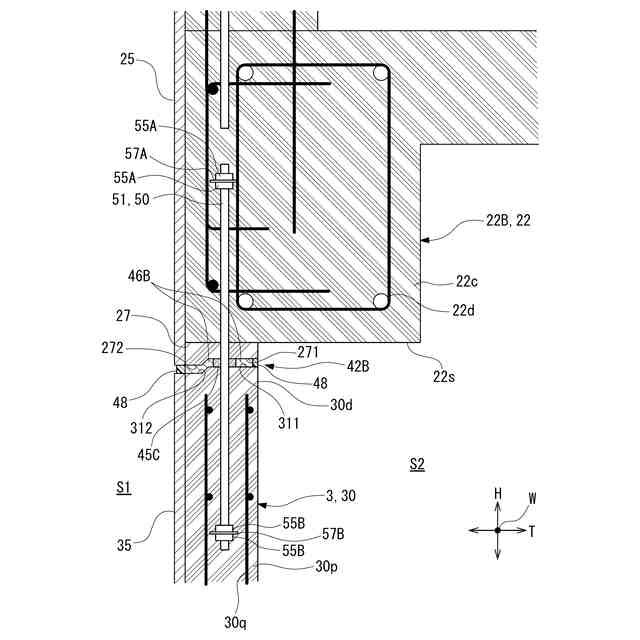

更に、ＲＣ壁と柱及び梁は、水平スリット及び鉛直スリットを跨いで設けられる接続材で接続されている。この接続材により、ＲＣ壁の鉛直荷重が支持される。また、地震時に、ＲＣ壁に対して面外方向への荷重が作用したとしても、当該接続材によって、これに抵抗することが可能である。
その結果、地震時における、ＲＣ柱梁架構の変形性能を高めつつ、ＲＣ壁の損傷を抑制可能であり、かつＲＣ壁の鉛直荷重、地震時の面外荷重に効率的に抵抗することができる、ＲＣ壁構造を提供することが可能となる。
【０００８】
本発明の一態様においては、前記ＲＣ壁の下方の前記梁と、前記ＲＣ壁の下側とを接続する前記接続材は、鉛直方向に延在して設けられ、前記下方の梁と前記ＲＣ壁の各々に材端が埋設されている下部鋼棒と、前記下方の梁に対して前記ＲＣ壁が水平方向に相対移動可能となるように、前記ＲＣ壁を支持する滑り支承体と、のいずれか一方または双方を備えている。

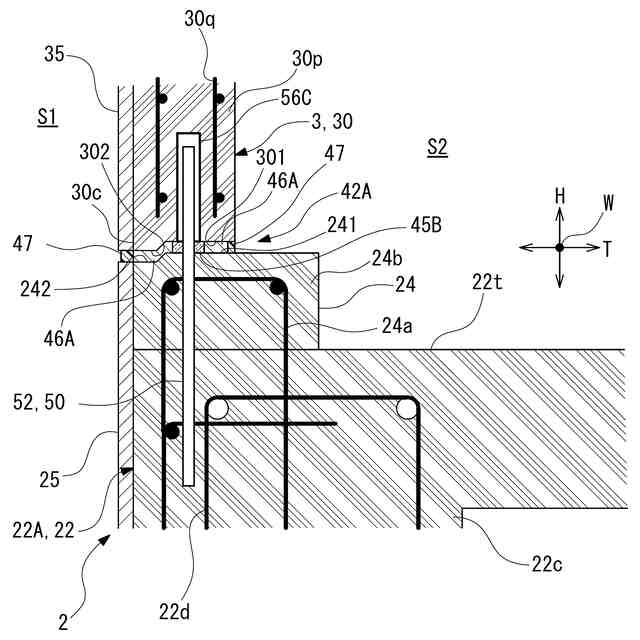

このような構成によれば、下方の梁と、ＲＣ壁の下側とを接続する接続材として、鉛直方向に延在して設けられ、下方の梁とＲＣ壁の各々に材端が埋設されている下部鋼棒を備えている場合には、下部鋼棒は、下方の梁とＲＣ壁の間に、水平スリットを跨ぐようにして設けられている構造となる。この下部鋼棒により、ＲＣ壁の、面外方向への移動が拘束される。また、柱や梁の剛性に比べると、鋼棒の剛性は小さいので、地震時に、ＲＣ柱梁架構が変形しようとした際においては、ＲＣ壁と下部鋼棒は、この変形を大きくは拘束しない。このため、下部鋼棒によりＲＣ壁と下方の梁とを接続したとしても、ＲＣ柱梁架構の変形性能は、大きくは損なわれない。

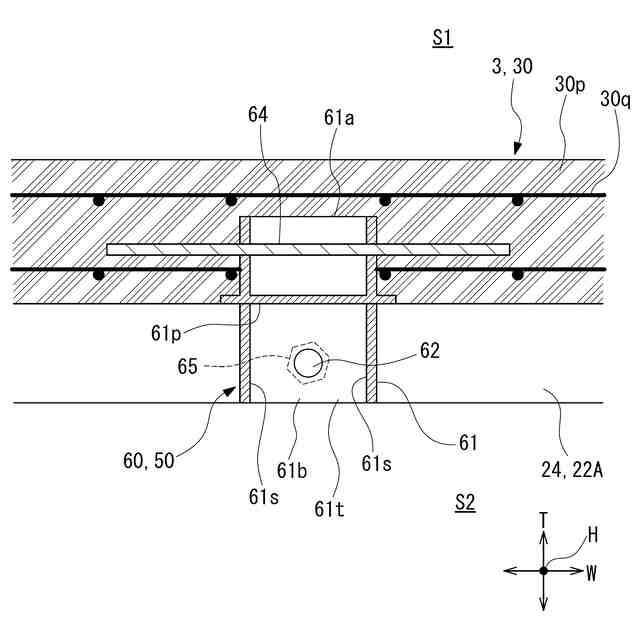

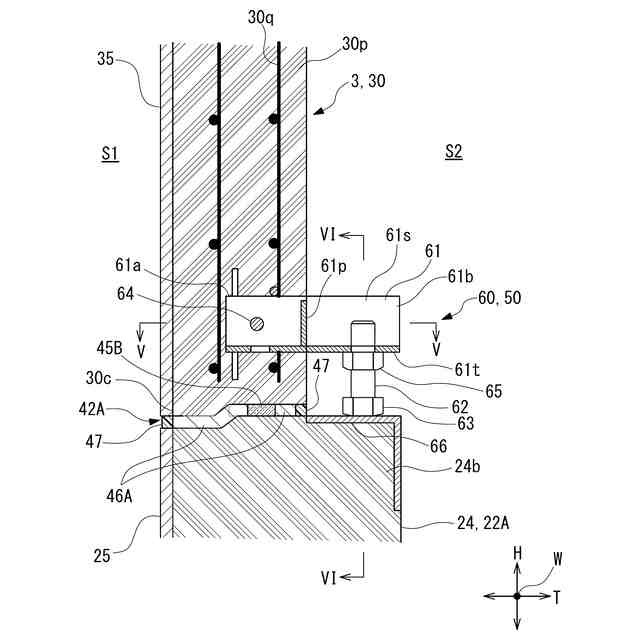

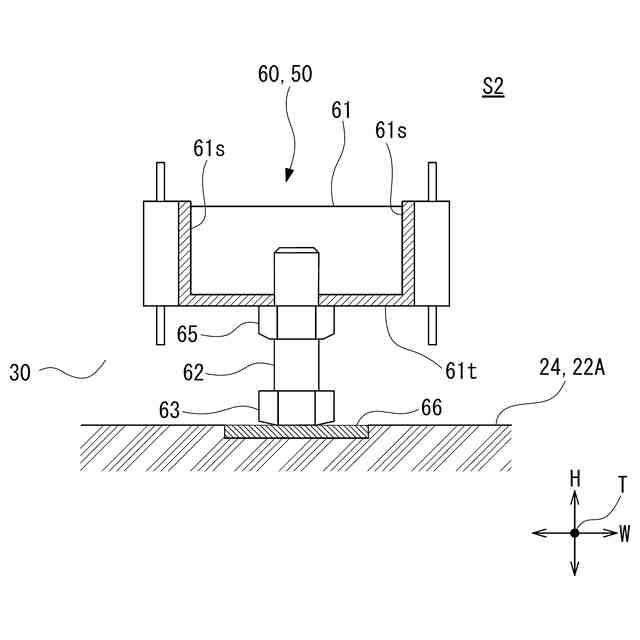

また、下方の梁と、ＲＣ壁の下側とを接続する接続材として、下方の梁に対してＲＣ壁が水平方向に相対移動可能となるように、ＲＣ壁を支持する滑り支承体を備えている場合には、滑り支承体によって、ＲＣ壁の荷重を下方の梁へと伝達することができる。更に、上記のように、地震時にＲＣ柱梁架構が変形しようとした結果、ＲＣ壁が下方の梁に対して相対移動しようとする場合には、滑り支承体はこの相対移動を許容し、ＲＣ柱梁架構の変形をＲＣ壁が制限することが抑制される。
このようにして、ＲＣ壁を支持しつつも、ＲＣ壁によりＲＣ柱梁架構の変形が損なわれることを抑制可能であり、かつＲＣ壁の鉛直荷重、地震時の面外荷重に効率的に抵抗することができる構造を、実現することができる。
【０００９】

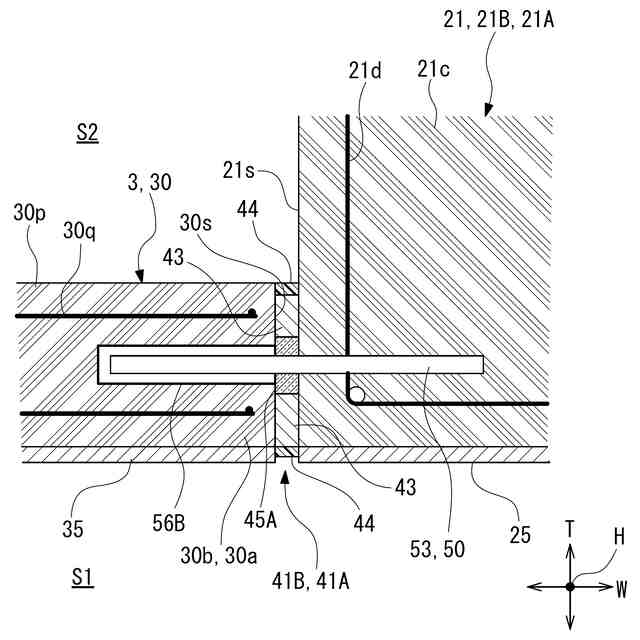

本発明の一態様においては、前記柱と、前記ＲＣ壁とを接続する前記接続材は、前記鉛直スリットを跨って設けられ、前記柱と前記ＲＣ壁との各々に接合されたプレート部材を含む、柱接合部材を備えている。
このような構成によれば、プレート部材によって、ＲＣ壁の面外応力を負担することができる。
【００１０】
本発明の一態様においては、前記ＲＣ壁の表面には、仕上げ材が貼り付けられている。
このような構成によれば、全周にわたって水平スリット及び鉛直スリットが設けられたＲＣ壁を有するＲＣ構面が設けられることで、地震時に、ＲＣ柱梁架構が変形しても、これがＲＣ壁へと及ぶことが抑制され、ＲＣ壁の損傷が抑制される。したがって、ＲＣ壁に仕上げ材が貼り付けられている場合において、仕上げ材が損傷することも抑制される。
【発明の効果】
