公開番号2025062044
公報種別公開特許公報(A)
公開日2025-04-11
出願番号2025016343,2022500446
出願日2025-02-03,2021-02-10
発明の名称発光モジュール
出願人日亜化学工業株式会社
代理人個人,個人,個人,個人
主分類F21S 2/00 20160101AFI20250404BHJP(照明)
要約【課題】扱いやすい発光モジュールを実現する。
【解決手段】発光モジュールは、それぞれ光出射面を有し、複数の第1発光素子からの光が出射される複数の第1発光部と、光出射面の反対側に設けられる放熱面と、光出射面と放熱面との間に位置し、複数の第1発光素子が電気的に接続される配線実装面を有する接続部と、を有する第1発光装置を備え、第1の光を出射する第1発光ユニットと、第1の光を反射する第1光学部材と、第1発光ユニット及び第1光学部材が配置される基部と、基部の上に配置された第1発光ユニット及び第1光学部材を囲う発光装置を囲う蓋部と、を有する筐体と、放熱面と接続し、第1発光装置が実装される実装面を有するヒートシンクと、を備え、配線実装面は、筐体の第1上面よりも上方にまで延び、一部分が筐体の外部に露出する。
【選択図】図1
特許請求の範囲【請求項１】
１または複数の第１発光素子を有し、第１の光を出射する第１発光ユニットと、
１または複数の第２発光素子を有し、前記第１の光とピーク波長の異なる光である第２の光を出射する第２発光ユニットと、
前記第１の光の一部を反射し、一部を透過する第１光学部材と、
前記第２の光の一部を反射し、一部を透過する第２光学部材と、
前記第１発光ユニット、第２発光ユニット、第１光学部材、及び、第２光学部材を囲う筐体と、を備え、
前記筐体は、前記第１光学部材及び第２光学部材を介して所定の方向に進行する前記第１の光及び第２の光を取り出す第１窓部と、前記第１光学部材を介して前記所定の方向とは異なる方向に進行する前記第１の光を取り出す第２窓部と、前記第２光学部材を介して前記所定の方向とは異なる方向に進行する前記第２の光を取り出す第３窓部と、を有する発光モジュール。
続きを表示（約 1,400 文字）【請求項２】
前記第１発光ユニットは、複数の前記第１発光素子と、複数の前記第１発光素子から出射された光を集光する集光レンズと、集光された光が入射する波長変換部材と、前記波長変換部材により出射される前記第１の光をコリメートするコリメートレンズと、を有する請求項１に記載の発光モジュール。
【請求項３】
前記第２発光ユニットは、複数の前記第２発光素子と、複数の前記第２発光素子から出射された前記第２の光を集光する集光レンズと、集光された前記第２の光を拡散する拡散版と、拡散された前記第２の光をコリメートするコリメートレンズと、を有する請求項１または２に記載の発光モジュール。
【請求項４】
前記筐体は、前記第１発光ユニット、第２発光ユニット、第１光学部材、及び、第２光学部材を配置する基部と、前記基部に配置された前記第１発光ユニット、第２発光ユニット、第１光学部材、及び、第２光学部材を囲い、前記第１窓部、第２窓部、及び、第３窓部を有する蓋部と、を有する請求項１乃至３のいずれか一項に記載の発光モジュール。
【請求項５】
前記第２窓部から出射される前記第１の光を検出する第１光検出部材を備え、
前記第１光検出部材と前記第１発光ユニットの間に、前記第２窓部が設けられる請求項４に記載の発光モジュール。
【請求項６】
前記第３窓部から出射される前記第２の光を検出する第２光検出部材を備え、
前記第２光検出部材と前記第２発光ユニットの間に、前記第３窓部が設けられ
前記蓋部は、第１面に前記第１窓部を、前記第１面と異なる面である第２面に前記第２窓部及び第３窓部を有する請求項４または５に記載の発光モジュール。
【請求項７】
光の取り出し口となる前記第１窓部の出射口の面積は、光の取り出し口となる前記第２窓部の出射口の面積、及び、光の取り出し口となる前記第３窓部の出射口の面積のいずれよりも大きい請求項６に記載の発光モジュール。
【請求項８】
前記第３窓部は、当該第３窓部に入射する光を集光する集光レンズを有し、
前記第２窓部は、集光レンズを有していない、請求項１乃至７のいずれか一項に記載の発光モジュール。
【請求項９】
前記筐体は、前記第１光学部材を介して反射された前記第１の光、及び、第２光学部材を介して反射された前記第２の光を前記第１窓部から取り出し、前記第１光学部材を介して透過された前記第１の光を前記第２窓部から取り出し、前記第２光学部材を介して透過された前記第２の光を前記第３窓部から取り出す請求項１乃至８のいずれか一項に記載の発光モジュール。
【請求項１０】
それぞれが第１コネクタ部と、第２コネクタ部と、前記第１コネクタ部と前記第２コネクタ部とを繋ぐ導通部と、を有する複数のコネクタを有し、
前記複数のコネクタは、前記第１コネクタ部及び第２コネクタ部を前記導通部が繋ぐ方向と垂直な方向において、前記第１コネクタ部の方が、前記第２コネクタ部より長く、
前記複数のコネクタには、前記導通部の長さが異なる第１コネクタ及び第２コネクタが含まれ、
前記第１コネクタ及び第２コネクタは、並べて配置され、かつ、それぞれの前記第１コネクタ部が、前記導通部が繋ぐ方向にずれて配置される請求項１乃至９のいずれか一項に記載の発光モジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、発光モジュールに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１には、それぞれ異なる色あるいは波長の光を出射する複数の光源を有する光源部を備え、光源部から各光が合成された合成光が出射される光源装置が開示されている。また、特許文献１の光源部は、レンズやミラーなどの複数の光学部品や、光検出器なども有している。特許文献１の光源部に例示されるように、発光素子と、発光素子からの光を制御する光学制御部品とを有し、所望の光を出射する発光モジュールが既に知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１８３６９０
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、扱いやすい発光モジュールを実現することを目的とする。
【課題を解決するための手段】
【０００５】
実施形態に開示される発光モジュールは、それぞれ光出射面を有し、複数の第１発光素子からの光が出射される複数の第１発光部と、前記光出射面の反対側に設けられる放熱面と、前記光出射面と前記放熱面との間に位置し、前記複数の第１発光素子が電気的に接続される配線実装面を有する接続部と、を有する第１発光装置を備え、第１の光を出射する第１発光ユニットと、前記第１の光を反射する第１光学部材と、前記第１発光ユニット及び第１光学部材が配置される基部と、前記基部の上に配置された前記第１発光ユニット及び第１光学部材を囲う前記発光装置を囲う蓋部と、を有する筐体と、前記放熱面と接続し、前記第１発光装置が実装される実装面を有するヒートシンクと、を備え、前記配線実装面は、前記筐体の第１上面よりも上方にまで延び、一部分が前記筐体の外部に露出する。
【発明の効果】
【０００６】
本開示によれば、扱いやすい発光モジュールを実現できる。
【図面の簡単な説明】
【０００７】

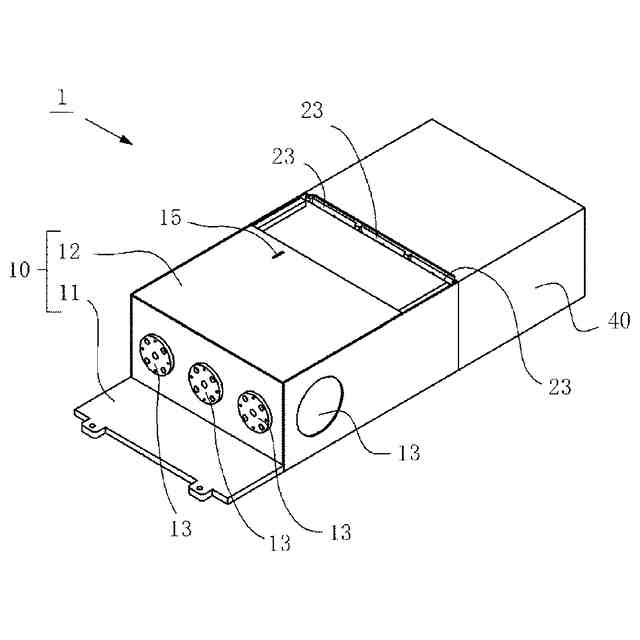

図１は、第１実施形態に係る発光モジュールの斜視図である。

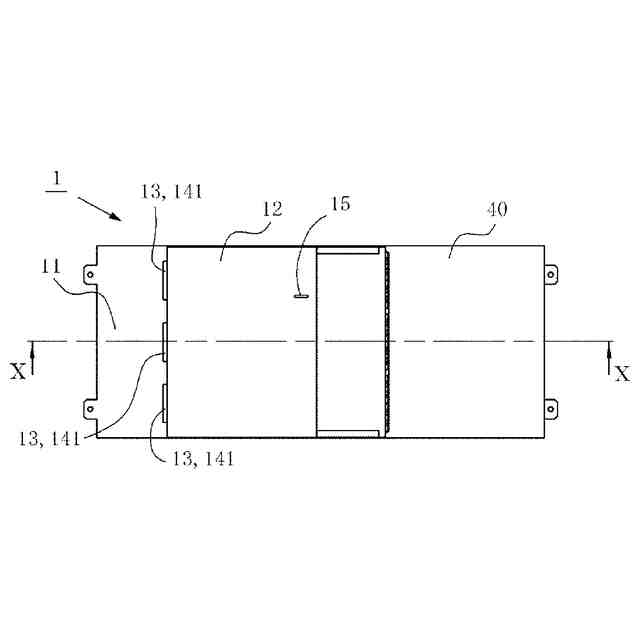

図２は、第１実施形態に係る発光モジュールの上面図である。

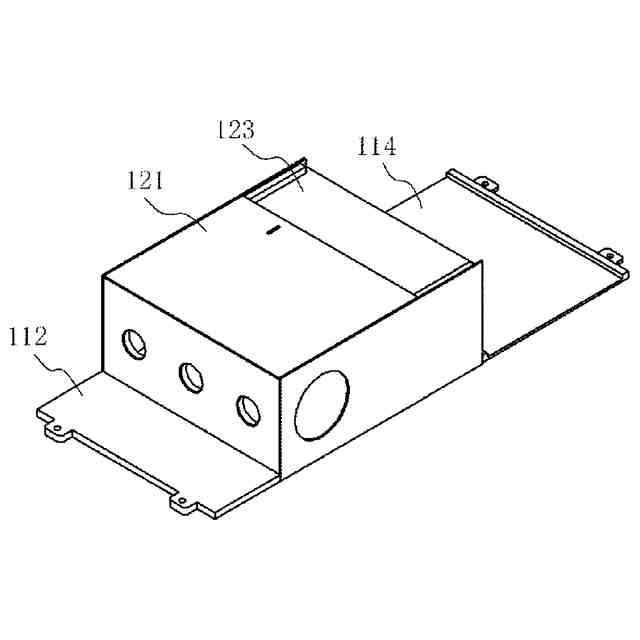

図３は、第１実施形態に係る発光モジュールにおける筐体をある方向からみた斜視図である。

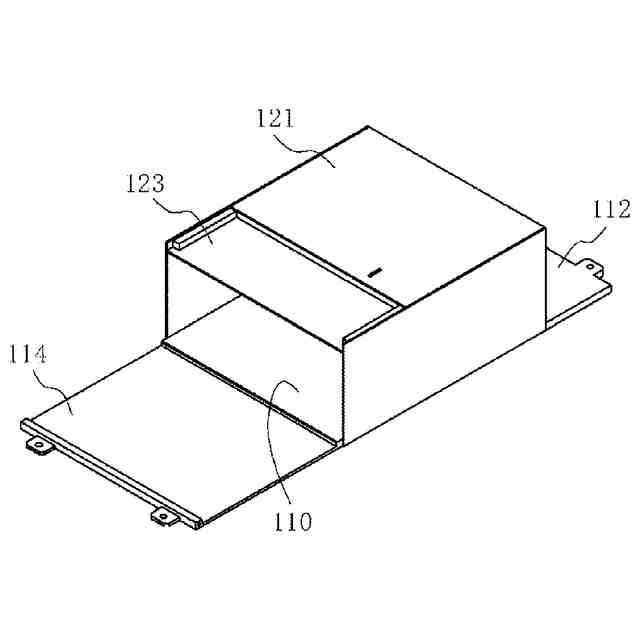

図４は、第１実施形態に係る発光モジュールにおける筐体を、図３と異なる方向からみた斜視図である。

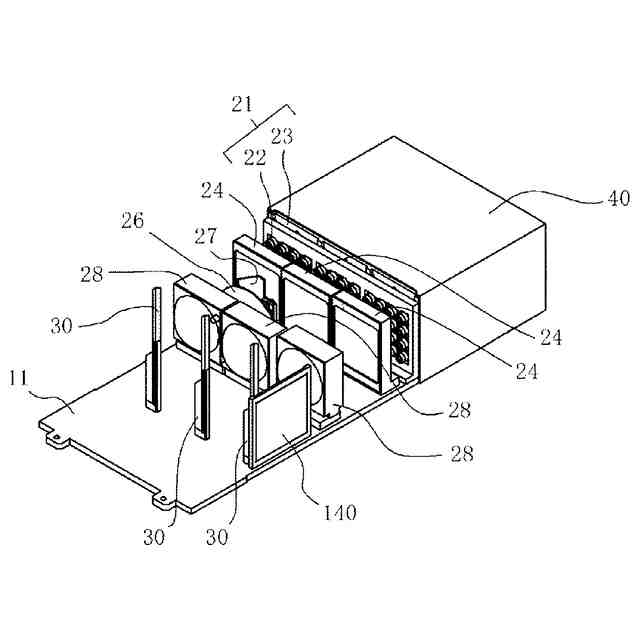

図５は、第１実施形態に係る発光モジュールから筐体の蓋部を除いた斜視図である。

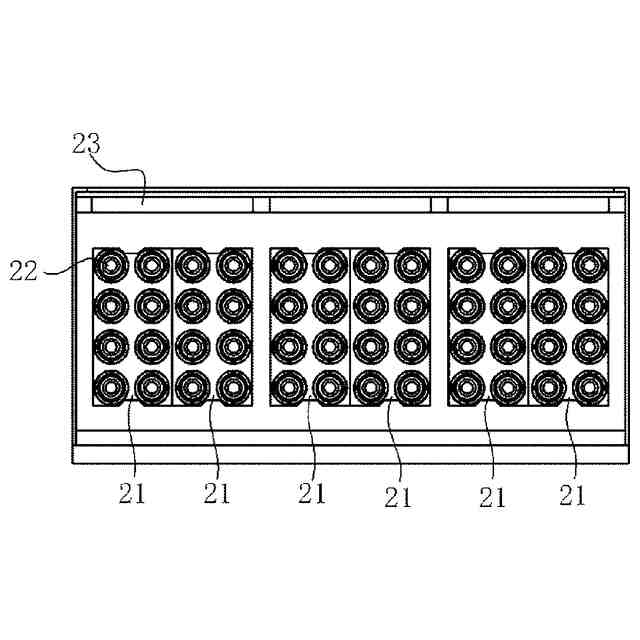

図６は、第１実施形態に係る発光モジュールにおける発光装置の配置を示す模式図である。

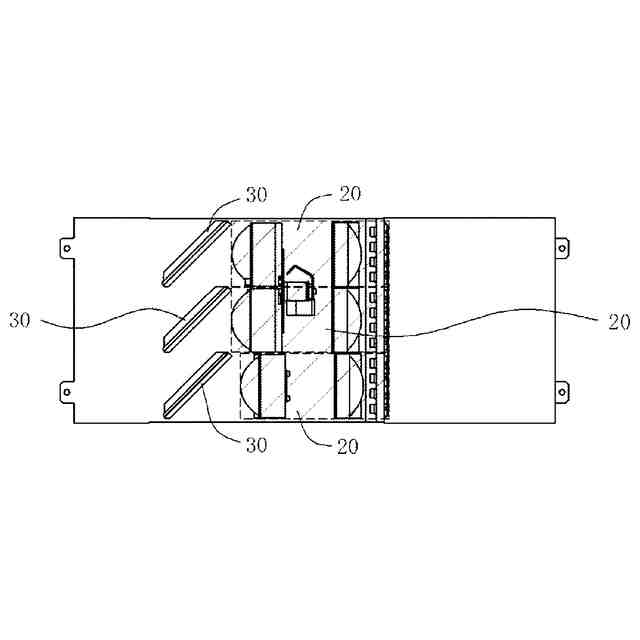

図７は、第１実施形態に係る発光モジュールから筐体の蓋部を除いた上面図である。

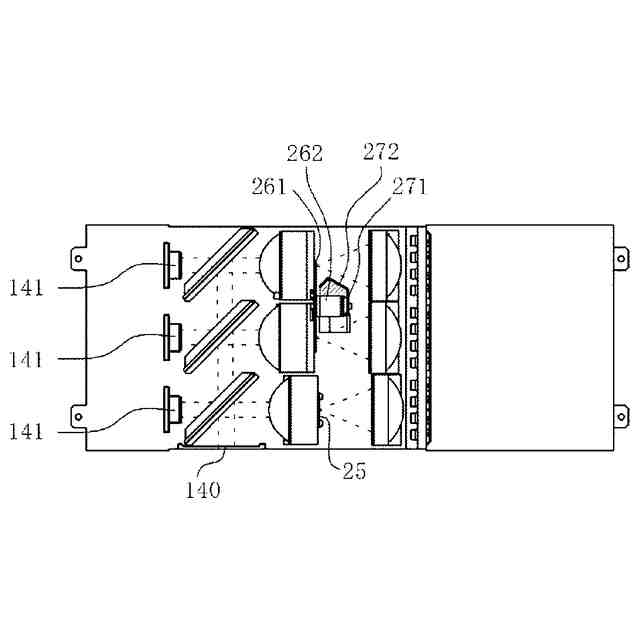

図８は、第１実施形態に係る発光モジュールにおける光の光路を説明するための上面図である。

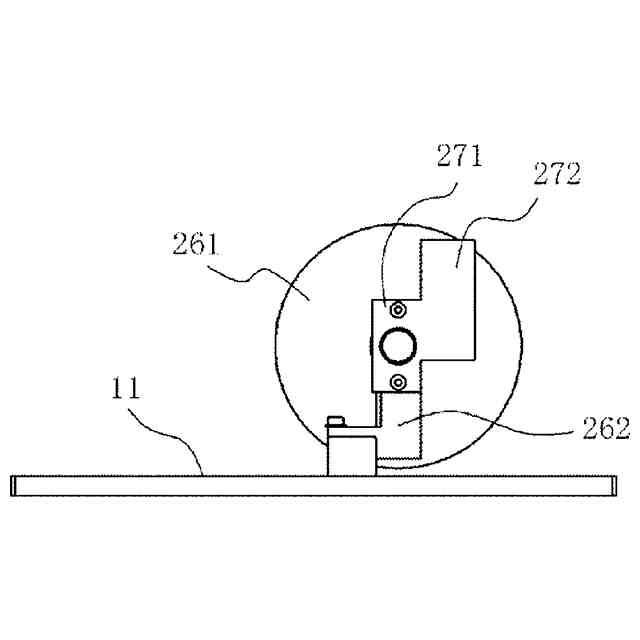

図９は、第１実施形態に係る発光モジュールにおける波長変換部材及び保護部材の配置を説明するための側面図である。
図１０は、図２のX-X断面線における発光モジュールの断面図である。
図１１は、図１０の断面図における破線部分の拡大図である。
図１２は、第１実施形態に係る発光モジュールにおける導光部の斜視図である。
図１３は、第２実施形態に係る発光モジュールの斜視図である。
図１４は、第２実施形態に係る発光モジュールにおける光検出部材及び窓部の構造を説明するための断面図である。
図１５は、第３実施形態に係る発光モジュールの斜視図である。
図１６は、第３実施形態に係る発光モジュールの上面図である。
図１７は、図１６のXVII-XVII断面線における発光モジュールの断面図である。
図１８は、図１７の断面図における破線部分の拡大図である。
図１９は、第３実施形態に係る発光モジュールが光検出部材を含む状態における、図１８に対応する部分の拡大図である。
図２０は、第４実施形態に係る発光モジュールの斜視図である。
図２１は、第４実施形態に係る発光モジュールの上面図である。
図２２は、第４実施形態に係る発光モジュールの側面図である。
図２３は、第５実施形態に係る発光モジュールの斜視図である。
図２４は、第５実施形態に係る発光モジュールの上面図である。
【発明を実施するための形態】
【０００８】
本明細書または特許請求の範囲において、三角形や四角形などの多角形に関しては、多角形の隅に角丸め、面取り、角取り、丸取り等の加工が施された形状も含めて、多角形と呼ぶものとする。また、隅（辺の端）に限らず、辺の中間部分に加工が施された形状も同様に、多角形と呼ぶものとする。つまり、多角形をベースに残しつつ、部分的な加工が施された形状は、本明細書及び特許請求の範囲で記載される“多角形”の解釈に含まれるものとする。
【０００９】
また、多角形に限らず、台形や円形や凹凸など、特定の形状を表す言葉についても同様である。また、その形状を形成する各辺を扱う場合も同様である。つまり、ある辺において、隅や中間部分に加工が施されていたとしても、“辺”の解釈には加工された部分も含まれる。なお、部分的な加工のない“多角形”や“辺”を、加工された形状と区別する場合は“厳密な”を付して、例えば、“厳密な四角形”などと記載するものとする。
【００１０】
また、本明細書または特許請求の範囲において、上下、左右、表裏、前後、手前と奥などの表現は、相対的な位置、向き、方向などの関係を述べるに過ぎず、使用時における関係と一致していなくてもよい。例えば、部品と完成品において、部品の上面が、完成品の側面に位置するように実装される場合でも、その部品にとっての上面は変わらない。
（【００１１】以降は省略されています）
