公開番号2025061592
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025009172,2023199237
出願日2025-01-22,2019-09-30
発明の名称印刷用カセット及び印刷装置
出願人ブラザー工業株式会社
代理人名古屋国際弁理士法人
主分類B41J 17/32 20060101AFI20250403BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】駆動力を伝達するギアの損傷を抑制できる印刷用カセットを提供する。
【解決手段】本開示は、第1ケース部と第2ケース部とを第3ケース部とを有するケースと、第3ケース部に少なくとも一部が収容される第1テープと、一部が第2ケース部に収容され、他の部分がケースの外に位置すると共に、第1方向と平行な回転軸心周りに回転可能なギアと、を備える印刷用カセットである。第1ケース部には、第1テープが排出される排出口が設けられる。第1ケース部、第2ケース部、及び第3ケース部は、第1方向において、第1ケース部、第2ケース部、及び第3ケース部の順に配置される。
【選択図】図3
特許請求の範囲【請求項１】
第１ケース部と第２ケース部とを第３ケース部とを有するケースと、
前記第３ケース部に少なくとも一部が収容される第１テープと、
一部が前記第２ケース部に収容され、他の部分が前記ケースの外に位置すると共に、第１方向と平行な回転軸心周りに回転可能なギアと、
を備え、
前記第１ケース部には、前記第１テープが排出される排出口が設けられ、
前記第１ケース部、前記第２ケース部、及び前記第３ケース部は、前記第１方向において、前記第１ケース部、前記第２ケース部、及び前記第３ケース部の順に配置される、印刷用カセット。
続きを表示（約 1,200 文字）【請求項２】
前記第１ケース部は、
ヘッド開口を規定する第１面を有する突出部と、
前記ヘッド開口を規定し、前記第１方向に直交する第２方向において前記第１面と対向する第２面を有する対向部と、
を有し、
前記第２ケース部は、前記ヘッド開口の前記第１方向における端部に配置され、前記突出部と前記対向部とを連結する第３面を有する、請求項１に記載の印刷用カセット。
【請求項３】
前記第３ケース部の内部空間の体積は、前記第１ケース部の内部空間の体積よりも大きい、請求項１又は請求項２に記載の印刷用カセット。
【請求項４】
前記第３ケース部の重量と前記第３ケース部に収容された部品の重量とを合わせた総重量は、前記第１ケース部の重量と前記第１ケース部に収容された部品の重量とを合わせた総重量よりも大きい、請求項１から請求項３のいずれか１項に記載の印刷用カセット。
【請求項５】
前記第１ケース部と前記第２ケース部とは第１隔離壁によって仕切られ、
前記第２ケース部と前記第３ケース部とは第２隔離壁によって仕切られる、請求項１から請求項４のいずれか１項に記載の印刷用カセット。
【請求項６】
第１蓋部と、
前記第１蓋部に前記第１方向に連結された第１枠部と、
前記第１枠部に前記第１方向に連結された第２枠部と、
前記第２枠部に前記第１方向に連結された第２蓋部と、
を備え、
前記第１ケース部は、前記第１蓋部と、前記第１枠部の前記第１方向における第１部位とによって構成され、
前記第２ケース部は、前記第１枠部の前記第１方向における前記第１部位とは反対側の第２部位と、前記第２枠部の前記第１方向における第３部位とによって構成され、
前記第３ケース部は、前記第２枠部の前記第１方向における前記第３部位とは反対側の第４部位と、前記第２蓋部とによって構成される、請求項１から請求項５のいずれか１項に記載の印刷用カセット。
【請求項７】
前記第２枠部の前記第１方向における長さは、前記第１枠部の前記第１方向における長さよりも大きい、請求項６に記載の印刷用カセット。
【請求項８】
前記ギアは、前記第１枠部と前記第２枠部とを連結する複数の爪の間に配置される、請求項６又は請求項７に記載の印刷用カセット。
【請求項９】
前記第１ケース部の前記第１方向における長さ及び前記第３ケース部の前記第１方向における長さは、それぞれ、前記第２ケース部の前記第１方向における長さよりも大きい、請求項１から請求項８のいずれか１項に記載の印刷用カセット。
【請求項１０】
前記第１ケース部の前記第１方向における長さは、前記第３ケース部の前記第１方向における長さ以上である、請求項９に記載の印刷用カセット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、印刷用カセット及び印刷装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
印刷用テープに印刷を行う印刷装置では、印刷用テープを収容したカセットを印刷装置本体に着脱することで、印刷用テープの交換及び供給が行われる（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２３４７７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のカセットにおいて、カセット内に駆動力を伝達する、又は、カセットから外部へ駆動力を伝達するためのギアを設けることが考えられる。このようなギアの一部がカセットのケースの外に配置された場合、カセットが落下し床面等に衝突した際に、ギアが損傷しやすい。
【０００５】
本開示の一局面は、駆動力を伝達するギアの損傷を抑制できる印刷用カセットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様は、第１ケース部と第２ケース部とを第３ケース部とを有するケースと、第３ケース部に少なくとも一部が収容される第１テープと、一部が第２ケース部に収容され、他の部分がケースの外に位置すると共に、第１方向と平行な回転軸心周りに回転可能なギアと、を備える印刷用カセットである。
【０００７】
第１ケース部には、第１テープが排出される排出口が設けられる。第１ケース部、第２ケース部、及び第３ケース部は、第１方向において、第１ケース部、第２ケース部、及び第３ケース部の順に配置される。
【０００８】
本開示の別の態様は、印刷用カセットと、印刷用カセットが装着される印刷装置本体と、を備える印刷装置である。印刷装置本体は、ギアに係合する駆動力伝達部を有する。
【０００９】
これらのような構成によれば、第１ケース部と第３ケース部とで挟まれた第２ケース部にギアが配置される。そのため、印刷用カセットが落下しギアの回転軸心の軸方向と垂直な面が床面等に衝突した際に、ギアが第１ケース部と第３ケース部とで保護され、ギアの損傷が抑制される。
【図面の簡単な説明】
【００１０】
図１Ａ、図１Ｂ及び図１Ｃは、実施形態における印刷装置において印刷用カセットを印刷装置本体から取り外した状態を示す模式的な斜視図である。

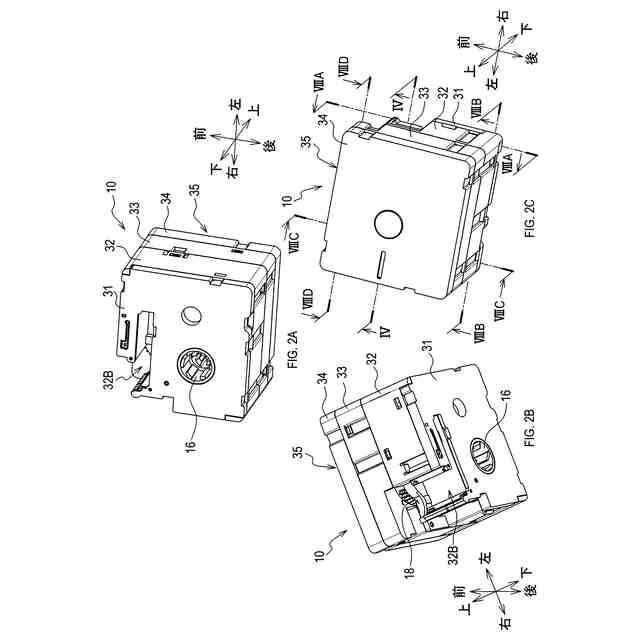

図２Ａ、図２Ｂ及び図２Ｃは、図１Ａの印刷装置における印刷用カセットの模式的な斜視図である。
図３は、図２Ａの印刷用カセットの模式的な分解斜視図である。
図４は、図２ＣのＩＶ－ＩＶ線での模式的な断面図である。
図５Ａ及び図５Ｂは、図２Ａの印刷用カセットにおける第１枠部の模式的な斜視図であり、図５Ｃは、図２Ａの印刷用カセットにおける第２枠部の模式的な斜視図である。
図６は、図２Ａの印刷用カセットの第１蓋部を取り外した状態を示す模式的な斜視図である。
図７は、図２Ａの印刷用カセットにおける被印刷テープ及びインクリボンの経路を説明する模式図である。
図８Ａは、図２ＣのＶＩＩＩＡ－ＶＩＩＩＡ線での模式的な断面図であり、図８Ｂは、図２ＣのＶＩＩＩＢ－ＶＩＩＩＢ線での模式的な断面図であり、図８Ｃは、図２ＣのＶＩＩＩＣ－ＶＩＩＩＣ線での模式的な断面図であり、図８Ｄは、図２ＣのＶＩＩＩＤ－ＶＩＩＩＤ線での模式的な断面図である。
図９は、図１Ａの印刷装置における印刷装置本体の模式的な平面図である。
図１０は、図１Ａの印刷装置における出力ギアとプラテンギアとの係合状態を示す模式図である。
図１１Ａ及び図１１Ｂは、図１Ａとは異なる実施形態における印刷装置において印刷用カセットを印刷装置本体から取り外した状態を示す模式的な斜視図である。
図１２は、図１１Ａの印刷装置における印刷用カセットの模式的な分解斜視図である。
図１３は、図１１Ａの印刷装置における印刷装置本体の模式的な平面図である。
図１４は、図１１Ａの印刷装置における出力ギアとプラテンギアとの係合状態を示す模式図である。
図１５は、図１Ａ及び図１１Ａとは異なる実施形態における印刷装置の印刷用カセットの模式的な分解斜視図である。
図１６は、図１Ａ、図１１Ａ及び図１５とは異なる実施形態における印刷装置の印刷用カセットの模式的な分解斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
