公開番号2025060371
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2024026699
出願日2024-02-26
発明の名称水耕栽培用パネル製造用金型ユニット及び水耕栽培用パネルの製造方法
出願人キョーラク株式会社
代理人SK弁理士法人,個人,個人
主分類B29C 33/42 20060101AFI20250403BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】孔数が異なる複数種類の水耕栽培用パネルを製造可能な、金型ユニットを提供する。
【解決手段】本発明によれば、水耕栽培用パネル製造用金型ユニットであって、前記金型ユニットは、開閉可能に構成された第1及び第2金型を備え、第1及び第2金型は、それぞれ、金型本体を備え、前記金型本体のキャビティ面には、複数の駒取付穴が設けられており、前記駒取付穴は、栽培物挿入孔を形成するための孔形成駒と、前記駒取付穴を閉塞させる閉塞駒の何れもが装着可能に構成されており、前記駒取付穴に取り付ける孔形成駒の数を変化させることによって、水耕栽培用パネルに形成される前記栽培物挿入孔の数を変化させることが可能である、水耕栽培用パネル製造用金型ユニットが提供される。
【選択図】図1
特許請求の範囲【請求項１】
水耕栽培用パネル製造用金型ユニットであって、
前記金型ユニットは、開閉可能に構成された第１及び第２金型を備え、
第１及び第２金型は、それぞれ、金型本体を備え、
前記金型本体のキャビティ面には、複数の駒取付穴が設けられており、
前記駒取付穴は、栽培物挿入孔を形成するための孔形成駒と、前記駒取付穴を閉塞させる閉塞駒の何れもが装着可能に構成されており、
前記駒取付穴に取り付ける孔形成駒の数を変化させることによって、水耕栽培用パネルに形成される前記栽培物挿入孔の数を変化させることが可能である、水耕栽培用パネル製造用金型ユニット。
続きを表示（約 530 文字）【請求項２】
請求項１に記載の金型ユニットであって、
第１金型の前記金型本体の前記駒取付穴と、第２金型の前記金型本体の前記駒取付穴は、互いに対向する位置に配置されている、金型ユニット。
【請求項３】
請求項２に記載の金型ユニットであって、
第１金型の前記駒取付穴に装着される前記孔形成駒と、第２金型の前記駒取付穴に装着される前記孔形成駒は、同一形状である、金型ユニット。
【請求項４】
請求項１～請求項３の何れか１つに記載の金型ユニットを用いた水耕栽培用パネルの製造方法であって、
第１製造工程と、第２製造工程を備え、
第１製造工程では、第１状態にした前記金型ユニットを用いて前記水耕栽培用パネルを製造し、
第１状態は、前記駒取付穴に装着する前記孔形成駒と前記閉塞駒の数がそれぞれ第１の所定数である状態であり、
第２製造工程では、第２状態にした前記金型ユニットを用いて前記水耕栽培用パネルを製造し、
第２状態は、前記駒取付穴に装着する前記孔形成駒と前記閉塞駒の数がそれぞれ第２の所定数である状態であり、
第２の所定数は、第１の所定数とは、異なる数である、方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水耕栽培用パネル製造用金型ユニット及び水耕栽培用パネルの製造方法に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
特許文献１には、栽培物が苗床部材に植設されて構成された栽培物が挿入される孔が設けられた水耕栽培用パネルが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平９－１０３２０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
水耕栽培用パネルは、栽培する栽培物の種類や栽培環境などに応じて、栽培物を挿入する孔の数が異なるものが求められる場合がある。水耕栽培用パネルは、通常、金型を用いた成形によって製造されるところ、製造コスト等の観点から、共通の金型を用いて、孔数が異なる複数種類の水耕栽培用パネルを製造することが望まれるが、孔数が異なると金型の形状も異なるので、金型の共通化は容易ではない。
【０００５】
本発明はこのような事情に鑑みてなされたものであり、孔数が異なる複数種類の水耕栽培用パネルを製造可能な、金型ユニットを提供するものである。
【課題を解決するための手段】
【０００６】
本発明によれば、以下の発明が提供される。
［１］水耕栽培用パネル製造用金型ユニットであって、前記金型ユニットは、開閉可能に構成された第１及び第２金型を備え、第１及び第２金型は、それぞれ、金型本体を備え、前記金型本体のキャビティ面には、複数の駒取付穴が設けられており、前記駒取付穴は、栽培物挿入孔を形成するための孔形成駒と、前記駒取付穴を閉塞させる閉塞駒の何れもが装着可能に構成されており、前記駒取付穴に取り付ける孔形成駒の数を変化させることによって、水耕栽培用パネルに形成される前記栽培物挿入孔の数を変化させることが可能である、水耕栽培用パネル製造用金型ユニット。
［２］［１］に記載の金型ユニットであって、第１金型の前記金型本体の前記駒取付穴と、第２金型の前記金型本体の前記駒取付穴は、互いに対向する位置に配置されている、金型ユニット。
［３］［２］に記載の金型ユニットであって、第１金型の前記駒取付穴に装着される前記孔形成駒と、第２金型の前記駒取付穴に装着される前記孔形成駒は、同一形状である、金型ユニット。
［４］［１］～［３］の何れか１つに記載の金型ユニットを用いた水耕栽培用パネルの製造方法であって、第１製造工程と、第２製造工程を備え、第１製造工程では、第１状態にした前記金型ユニットを用いて前記水耕栽培用パネルを製造し、第１状態は、前記駒取付穴に装着する前記孔形成駒と前記閉塞駒の数がそれぞれ第１の所定数である状態であり、第２製造工程では、第２状態にした前記金型ユニットを用いて前記水耕栽培用パネルを製造し、第２状態は、前記駒取付穴に装着する前記孔形成駒と前記閉塞駒の数がそれぞれ第２の所定数である状態であり、第２の所定数は、第１の所定数とは、異なる数である、方法。
【発明の効果】
【０００７】
本発明の金型ユニットでは、駒取付穴には、孔形成駒と閉塞駒の何れもが装着可能になっており、所望の栽培物挿入孔の数だけ孔形成駒を駒取付穴に装着し、残りの駒取付穴は、閉塞駒で閉塞させることが可能になっている。このような構成によれば、孔数が異なる複数種類の水耕栽培用パネルを製造可能である。また、駒取付穴を閉塞駒で閉塞させるので、孔形成駒を装着しない駒取付穴に成形用の材料が入り込んでしまうという問題の発生を抑制することができる。
【図面の簡単な説明】
【０００８】
水耕栽培用パネル１０の斜視図である。
図２Ａは、図１中のＡ－Ａ断面図である。図２Ｂは、図２Ａ中の領域Ｂの拡大図である。図２Ｃは、栽培物挿入孔１に栽培物４を挿入したパネル１０を養液９上に浮かべた状態を示す、図２Ｂに対応する断面図である。
１６個の栽培物挿入孔１を有する水耕栽培用パネル１０の構成例を示す斜視図である。
金型ユニット２０の斜視図である。

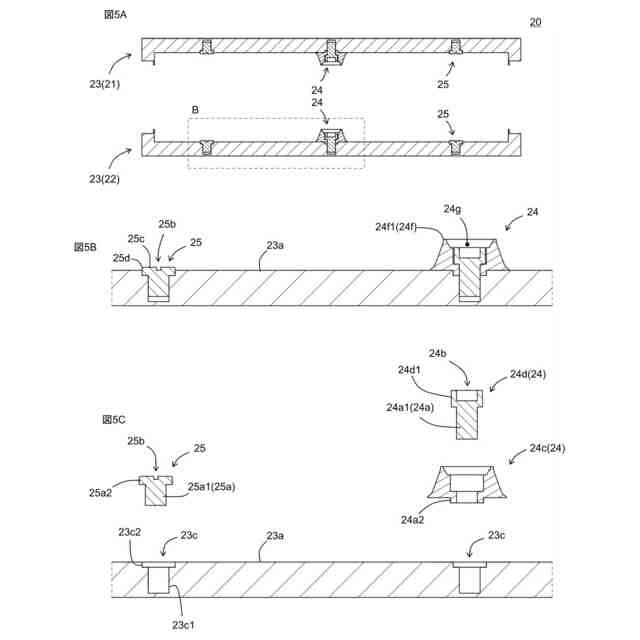

図５Ａは、図４中のＡ－Ａ断面図である。図５Ｂは、図５Ａ中の領域Ｂの拡大図である。図５Ｃは、図５Ｂの分解図である。
図６Ａ～図６Ｃは、それぞれ、金型本体２３、孔形成駒２４、閉塞駒２５の斜視図である。図６Ｄは、図６Ｂの分解斜視図である。

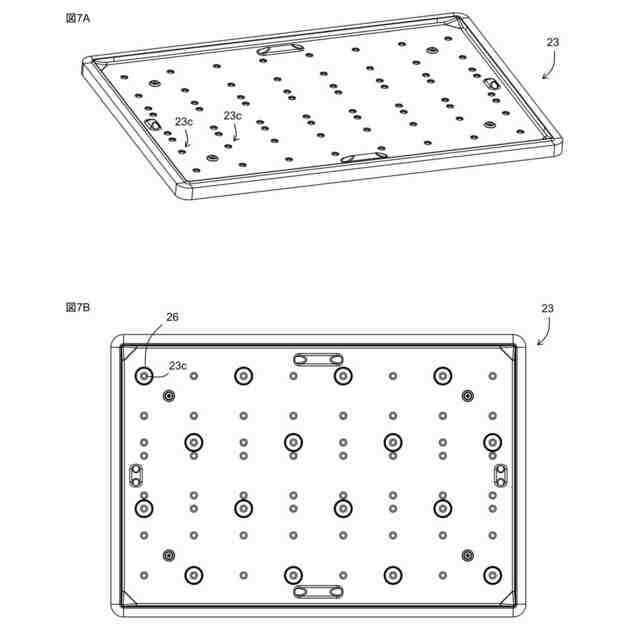

図７Ａは、６４個の駒取付穴２３ｃを有する金型本体２３の構成例を示す斜視図である。図７Ｂは、図７Ａの金型本体２３の駒取付穴２３ｃのうち、孔形成駒２４を取り付けるもの（１６個）を太線２６で囲った状態の平面図である。
図８Ａ～図８Ｂは、それぞれ、図７Ａの金型本体２３の駒取付穴２３ｃのうち、孔形成駒２４を取り付けるもの（３２個、４８個）を太線２６で囲った状態の平面図である。
第１金型２１と第２金型２２の間にパリソン５として第１及び第２樹脂シート５ａ，５ｂを配置した後の状態を示す断面図である。
図９の状態から、第１及び第２金型２１，２２で、第１及び第２樹脂シート５ａ，５ｂを賦形した後の状態を示す断面図である。
図１０の状態から、第１及び第２金型２１，２２を閉じた後の状態を示す断面図である。
図１１の状態から、第１及び第２金型２１，２２から成形体８を取り出した後の断面図である。
図１３Ａ～図１３Ｃは、それぞれ、閉塞駒２５の変形例を示す斜視図、平面図、正面図である。
図１４Ａは、図１３Ａの閉塞駒２５を金型本体２３に装着した状態を示す、図５Ｂに対応する断面図である。図１４Ｂは、図１３Ａの閉塞駒２５を装着した金型ユニット２０を用いて製造したパネル１０の、図２Ｂに対応する断面図である。図１４Ｃは、図１４Ｂ中の領域Ｃの拡大図である。
図１５Ａ～図１５Ｃは、閉塞駒２５の頂面２５ｃがキャビティ面２３ａから突出するように閉塞駒２５を金型本体２３に装着した場合の、図１４Ａ～図１４Ｃに対応する図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について説明する。以下に示す実施形態中で示した各種特徴事項は、互いに組み合わせ可能である。また、各特徴について独立して発明が成立する。さらに、以下の実施形態のうち、特許請求の範囲で規定されていない要素は、任意の要素であるので、省略可能である。以下の説明中で開示する数値の末尾には、任意の個数（例えば１つ又は２つ）の「０」を追加してもよい。例えば、「１．４」の後ろに「０」を１つ又は２つ追加して「１．４０」又は「１．４００」としてもよい。
【００１０】
１．水耕栽培用パネル１０
まずは、図１～図２を用いて、後述する水耕栽培用パネル製造用金型ユニット２０を用いて製造可能な水耕栽培用パネル１０について説明する。
（【００１１】以降は省略されています）
