公開番号2024164918
公報種別公開特許公報(A)
公開日2024-11-28
出願番号2023080645
出願日2023-05-16
発明の名称ブローニードル
出願人株式会社FTS
代理人個人,個人
主分類B29C 49/60 20060101AFI20241121BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】耐久性に優れたブローニードルを提供する。
【解決手段】ブローニードル1は、筒状の周壁21を有する筒部2と、筒部2の先端側に形成されるパリソン切裂部3を備え、パリソン切裂部3は、長剣部30と、長剣部30と略90度の角度位相をなす短剣部40を備え、長剣部30は、筒部2の軸線5に位置する尖端部31と、尖端部31に接続し、筒部2の周壁21に至る領域に形成される一対の長剣切裂エッジ32と、長剣切裂エッジ32から突出して形成される一対の長剣尖部34を備え、短剣部40は、長剣部30の長剣部側面部33から形成され、長剣部側面部33から筒部2の周壁21に至る領域に形成される一対の短剣切裂エッジ41と、短剣切裂エッジ41から突出して形成される一対の短剣尖部42を備えている。

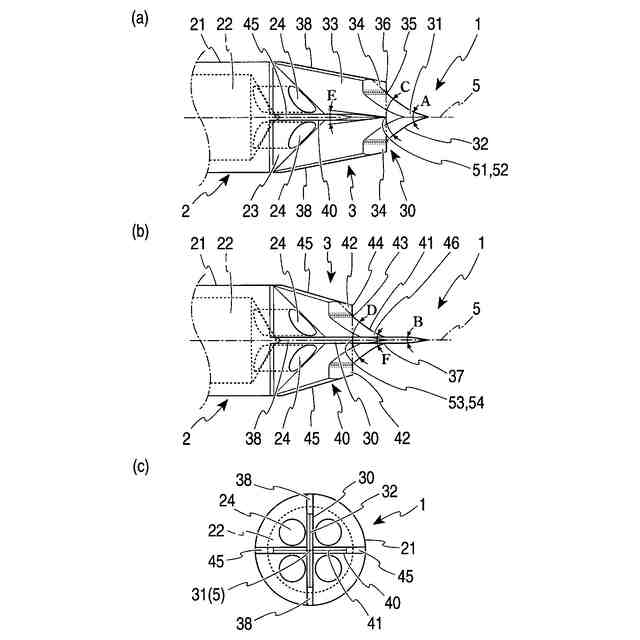

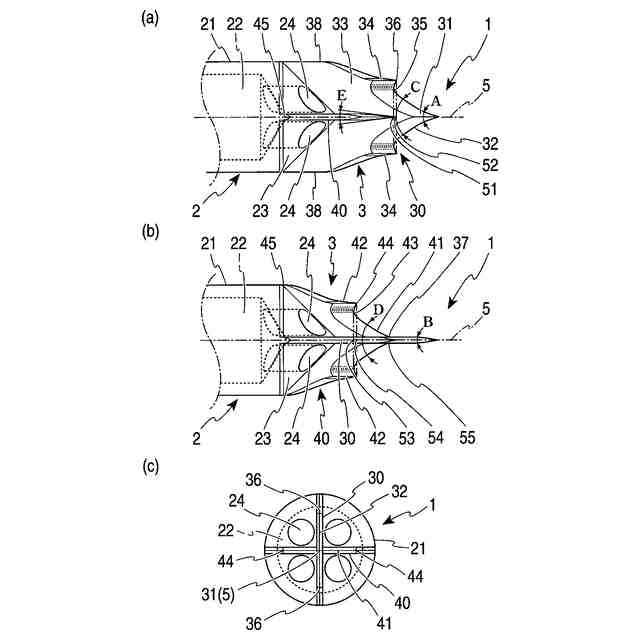

【選択図】図1
特許請求の範囲【請求項１】
ブロー成形用金型に保持されたパリソンに挿入されるブローニードルであって、
前記ブローニードルは、筒状の周壁を有する筒部と、前記筒部の先端側に形成されるパリソン切裂部を備え、
前記パリソン切裂部は、長剣部と、前記長剣部と略９０度の角度位相をなす短剣部を備え、
前記長剣部は、前記筒部の軸線に位置する尖端部と、前記尖端部に接続し、前記筒部の前記周壁に至る領域に形成される一対の長剣切裂エッジと、前記長剣切裂エッジから突出して形成される一対の長剣尖部を備え、
前記短剣部は、前記長剣部の長剣部側面部から形成され、前記長剣部側面部から前記筒部の前記周壁に至る領域に形成される一対の短剣切裂エッジと、前記短剣切裂エッジから突出して形成される一対の短剣尖部を備えていることを特徴とするブローニードル。
続きを表示（約 720 文字）【請求項２】
前記長剣尖部が形成される前記長剣切裂エッジの長剣尖部起点から前記軸線に対する垂線と前記軸線との交点である長剣尖部起点交点は、前記長剣尖部の長剣尖部先端部から前記軸線に対する垂線と前記軸線との交点である長剣尖部先端部交点と同じ位置、又は前記長剣尖部先端部交点より前記筒部側に位置する請求項１に記載のブローニードル。
【請求項３】
前記長剣尖部先端部交点は、前記短剣部が形成される前記長剣部側面部の短剣部起点から前記軸線に対する垂線と前記軸線との交点である短剣部起点交点と同じ位置、又は前記短剣部起点交点より前記尖端部側に位置する請求項１又は請求項２に記載のブローニードル。
【請求項４】
前記尖端部の前記軸線に対する角度は、前記尖端部に接続する前記長剣切裂エッジの前記軸線に対する角度より小さい請求項１又は請求項２に記載のブローニードル。
【請求項５】
前記短剣部の前記長剣部側面部との接続部分には、前記軸線に対する角度が、前記軸線に対する前記短剣切裂エッジの角度より小さい短剣尖端部が形成され、前記短剣切裂エッジは、前記短剣尖端部に接続して形成される請求項１又は請求項２に記載のブローニードル。
【請求項６】
前記長剣切裂エッジと前記筒部の前記周壁との間には、長剣非エッジ部が形成され、前記短剣切裂エッジと前記筒部の前記周壁との間には、短剣非エッジ部が形成されている請求項１に記載のブローニードル。
【請求項７】
前記長剣非エッジ部と前記短剣非エッジ部は、前記軸線に対して、前記筒部の前記周壁方向に拡がる請求項６に記載のブローニードル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ブロー成形用金型に保持されたパリソンに側方から挿入され、パリソン内に流体を流入又は流出するブローニードルに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ブロー成形用金型に保持されたパリソンに側方から挿入され、パリソン内に流体を流入又は流出するブローニードルとしては、例えば、特許文献１に開示されたものが挙げられる。
【０００３】

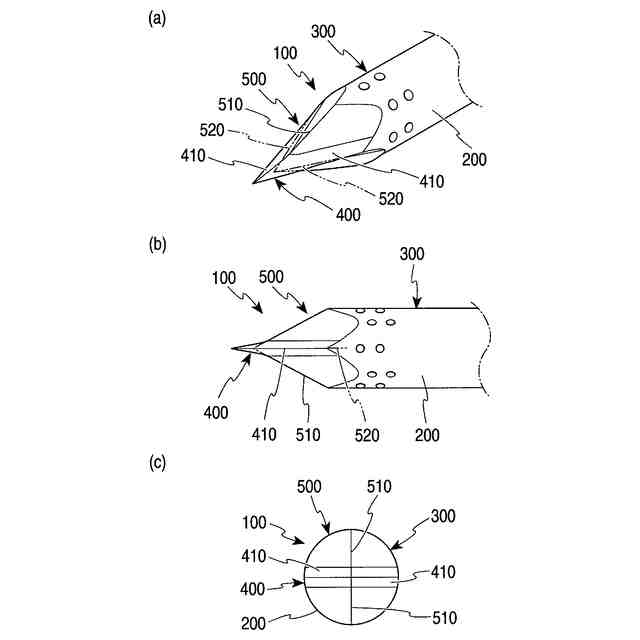

図３は、特許文献１に記載された中空成形用のブローニードルを示す概略図であり、図３（ａ）は斜視図、（ｂ）は側面図、（ｃ）は正面図である。ブローニードル１００は、円筒状の周壁２００を有する本体３００と、この本体３００の先端に形成された切裂部４００と、この切裂部４００と周壁２００とを結ぶ四角錐部５００とから構成されている。
【０００４】
切裂部４００は、比較的扁平なダガー（短剣）形状を呈し、周壁２００に連続する一対の約２５度の鋭角の切裂エッジ４１０、４１０を有している。また、四角錐部５００は、その相対向する一対の稜線５１０，５１０が切裂エッジ４１０，４１０と軸方向視で９０度の角度位相をなし、切裂エッジ４１０，４１０を先端側から後端側にかけて一定幅とさせる形に形成されている。四角錐部５００の他の一対の稜線５２０，５２０は、図３（ａ）中に二点鎖線で示すように、切裂部４００内に位置する。切裂部４００は扁平なダガー形状であり、本体３００の軸方向に対するそのテーパ角度は、稜線５１０側のテーパ角度よりも小さく形成されている。
【０００５】
特許文献１は、以下の作用を有する。ブローニードル１００がパリソンに突き入れられると、先ず、ブローニードル１００の切裂部４００は、その切裂エッジ４１０，４１０でパリソンを一文字に切裂きながらパリソン内に進入する。そして、ブローニードル１００がパリソンに更に突き入れられると、ブローニードル１００の四角錐部５００は、その稜線５１０，５１０でパリソンを一文字に切裂きながら進入する。
【０００６】
これにより、パリソンが十文字に切裂かれることとなるため、ブローニードル１００の本体３００が突き入れられる際の抵抗は非常に小さいものとなり、また、パリソンがブローニードル１００の周壁２００に連続する鋭い切裂エッジ４１０，４１０により大きく切裂かれるため、ブローニードル１００の先端にパリソンの一部が付着し、これがパリソンの内部に垂れ落ちて成形後の製品内に異物として残ってしまうことが防止される。
【先行技術文献】
【特許文献】
【０００７】
特開２００４－２９１６１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
ところで、特許文献１において、成形回数を重ねていくと、ブローニードル１００の切裂部４００の切裂エッジ４１０の先端部分と四角錐部５００の稜線５１０の先端部分が、パリソンとの接触により摩耗し、丸みを帯びるようになる。その状態で使用すると、切裂エッジ４１０と稜線５１０上をパリソンがすべり、パリソンがブロー成形機の内側に引っ張られて伸び、最終的には、切裂エッジ４１０と稜線５１０が、伸びたパリソンを引きちぎる形でパリソンに穴が開けられる。
【０００９】
その結果、きれいに十文字に切裂くことができず、寸法精度を維持できず、又、後の工程で、部品を溶着によって組み付ける場合に、溶着不良が発生する可能性がある。さらに、引きちぎられたパリソンの一部がパリソンの内部に垂れ落ちて成形後の製品内に異物として残る可能性がある。これらの不具合は、ブローニードルを交換することによって防止することができるが、ブローニードルの交換はコストアップになる。
【課題を解決するための手段】
【００１０】
上記課題を解決するために請求項１の本発明は、ブロー成形用金型に保持されたパリソンに挿入されるブローニードルであって、ブローニードルは、筒状の周壁を有する筒部と、筒部の先端側に形成されるパリソン切裂部を備え、パリソン切裂部は、長剣部と、長剣部と略９０度の角度位相をなす短剣部を備え、長剣部は、筒部の軸線に位置する尖端部と、尖端部に接続し、筒部の周壁に至る領域に形成される一対の長剣切裂エッジと、長剣切裂エッジから突出して形成される一対の長剣尖部を備え、短剣部は、長剣部の長剣部側面部から形成され、長剣部側面部から筒部の周壁に至る領域に形成される一対の短剣切裂エッジと、短剣切裂エッジから突出して形成される一対の短剣尖部を備えていることを特徴とするブローニードルである。
（【００１１】以降は省略されています）
