特許ウォッチ

公開番号2025055565
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023164918
出願日2023-09-27
発明の名称防鳥ネット及び防鳥ネットの設置方法
出願人株式会社コーユー
代理人弁理士法人朝日奈特許事務所
主分類A01M 29/32 20110101AFI20250401BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】現場に於て、迅速に設置することができる防鳥ネットを提供する。
【解決手段】屋根上面Rと、屋根上面Rに設置されたソーラーパネルSの下面S₀との間の空間Vへ、鳥類が侵入するのを防止するために、ソーラーパネルSの端縁フレームFと、屋根上面Rとの間隙部Gを遮蔽する帯状の防鳥ネットに於て、未使用状態で、一面側に凹状の弯曲凹部1が形成され、横断面略J字状である。設置状態下で下端縁2が外方へ向くように設置されるように構成する。
【選択図】図1
特許請求の範囲【請求項１】
屋根上面（Ｒ）と、該屋根上面（Ｒ）に設置されたソーラーパネル（Ｓ）の下面（Ｓ
0
）との間の空間（Ｖ）へ、鳥類が侵入するのを防止するために、上記ソーラーパネル（Ｓ）の端縁フレーム（Ｆ）と、上記屋根上面（Ｒ）との間隙部（Ｇ）を遮蔽する帯状の防鳥ネットに於て、

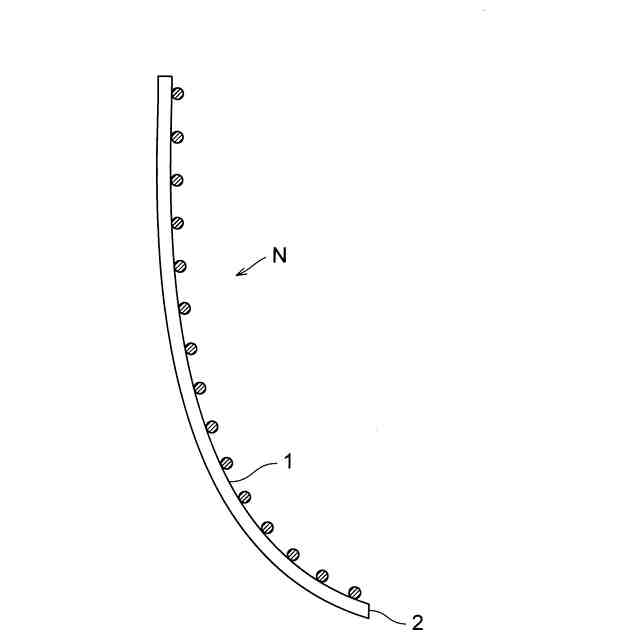

未使用状態で、一面側に凹状の弯曲凹部（１）が形成され、横断面略Ｊ字状であって、設置状態下で下端縁（２）が外方へ向くように設置されるように構成したことを特徴とする防鳥ネット。
続きを表示（約 1,100 文字）【請求項２】

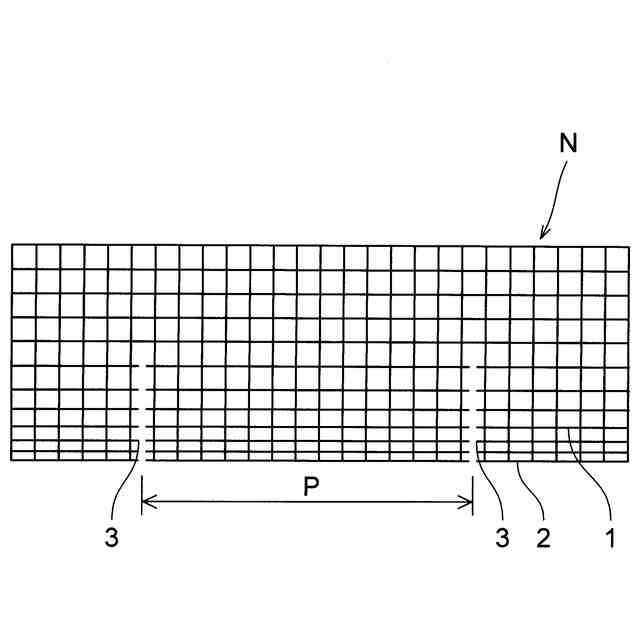

上記下端縁（２）側に、長手方向に所定ピッチ（Ｐ）をもって、幅方向の切込み（３）を有する請求項１記載の防鳥ネット。
【請求項３】
屋根上面（Ｒ）と、該屋根上面（Ｒ）に設置されたソーラーパネル（Ｓ）の下面（Ｓ
0
）との間の空間（Ｖ）へ、鳥類が侵入するのを防止するために、上記ソーラーパネル（Ｓ）の端縁フレーム（Ｆ）と、上記屋根上面（Ｒ）との間隙部（Ｇ）を遮蔽する帯状の防鳥ネットに於て、
未使用状態で、下端縁（２）が、上記屋根上面（Ｒ）の凹凸形状に対応した凸凹形状であることを特徴とする防鳥ネット。
【請求項４】
未使用状態で、一面側に凹状の弯曲凹部（１）が形成され、横断面略Ｊ字状であって、設置状態下で上記下端縁（２）が外方へ向くように設置されるように構成した請求項３記載の防鳥ネット。
【請求項５】

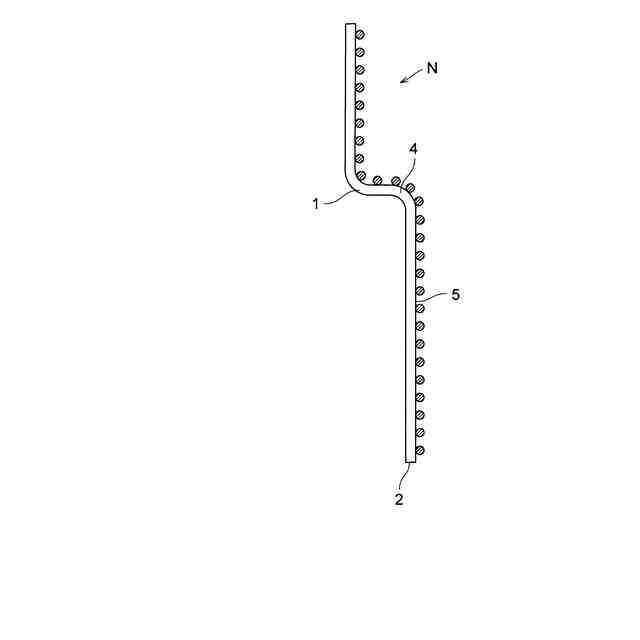

未使用状態で、幅方向中間領域が、一面側に凹状の弯曲凹部（１）を有し、さらに、上記一面側に凹状の弯曲凹部（１）の上記下端縁（２）側に連設された他面側に凹状の弯曲凹部（４）と、該他面側に凹状の弯曲凹部（４）の上記下端縁（２）側に連設された突張面部（５）とを、有する請求項３記載の防鳥ネット。
【請求項６】
金属製である請求項１，２，３，４又は５記載の防鳥ネット。
【請求項７】
硬質樹脂製である請求項１，２，３，４又は５記載の防鳥ネット。
【請求項８】
工場にてあらかじめ一面側に凹状の弯曲凹部（１）を形成した金属製又は硬質樹脂製の防鳥ネット（Ｎ）を、屋根上面（Ｒ）と、該屋根上面（Ｒ）に設置されたソーラーパネル（Ｓ）の下面（Ｓ
0
）との間の空間（Ｖ）へ、鳥類が侵入するのを防止するために、上記ソーラーパネル（Ｓ）の端縁フレーム（Ｆ）に取着することを特徴とする防鳥ネットの設置方法。
【請求項９】
工場にてあらかじめ、下端縁（２）を屋根上面（Ｒ）の凹凸形状に対応した凸凹形状に形成するとともに、一面側に凹状の弯曲凹部（１）と、該一面側に凹状の弯曲凹部（１）の上記下端縁（２）側に連設された他面側に凹状の弯曲凹部（４）と、該他面側に凹状の弯曲凹部（４）の上記下端縁（２）側に連設された突張面部（５）とを形成した金属製又は硬質樹脂製の防鳥ネット（Ｎ）を、上記屋根上面（Ｒ）と、該屋根上面（Ｒ）に設置されたソーラーパネル（Ｓ）の下面（Ｓ
0
）との間の空間（Ｖ）へ、鳥類が侵入するのを防止するために、上記ソーラーパネル（Ｓ）の端縁フレーム（Ｆ）に取着することを特徴とする防鳥ネットの設置方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、防鳥ネット及び防鳥ネットの設置方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、鳥類が所定の空間に侵入しないために用いる防鳥ネットが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３２１２４２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１記載の防鳥ネットは、巨視的に見て平面状なので、屋根上面と、屋根上面に設置されたソーラーパネルの下面との間の空間へ、鳥類が侵入するのを防止するために、ソーラーパネルの端縁フレームと、屋根上面との間隙部を遮蔽する場合、外部からの上記空間への鳥類の侵入を確実に防止するためには、外部から上記空間へ鳥類が侵入しようとした際の強度を向上させて、剛性を高くするために、現場で弯曲させなくてはならず、設置時に手間と時間がかかるという問題がある。また、従来の防鳥ネットは、巨視的に見て長方形なので、屋根上面が凹凸形状の場合、屋根上面と防鳥ネットとの間に隙間が生じ、鳥が侵入する虞れがあった。
【０００５】
そこで、本発明は、現場に於て、迅速に設置することができる防鳥ネットを提供することを目的とする。また、屋根上面が凹凸形状であっても、確実に鳥の侵入を防止することができる防鳥ネットを提供することを目的とする。また、本発明は、現場に於て、迅速に設置することができる防鳥ネットの設置方法を提供することを目的とする。また、屋根上面が凹凸形状であっても、確実に鳥の侵入を防止することができる防鳥ネットの設置方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る防鳥ネットは、屋根上面と、該屋根上面に設置されたソーラーパネルの下面との間の空間へ、鳥類が侵入するのを防止するために、上記ソーラーパネルの端縁フレームと、上記屋根上面との間隙部を遮蔽する帯状の防鳥ネットに於て、未使用状態で、一面側に凹状の弯曲凹部が形成され、横断面略Ｊ字状であって、設置状態下で下端縁が外方へ向くように設置されるように構成したものである。
また、上記下端縁側に、長手方向に所定ピッチをもって、幅方向の切込みを有するものである。
【０００７】
また、屋根上面と、該屋根上面に設置されたソーラーパネルの下面との間の空間へ、鳥類が侵入するのを防止するために、上記ソーラーパネルの端縁フレームと、上記屋根上面との間隙部を遮蔽する帯状の防鳥ネットに於て、未使用状態で、下端縁が、上記屋根上面の凹凸形状に対応した凸凹形状である。
【０００８】
また、未使用状態で、一面側に凹状の弯曲凹部が形成され、横断面略Ｊ字状であって、設置状態下で上記下端縁が外方へ向くように設置されるように構成したものである。
また、未使用状態で、幅方向中間領域が、一面側に凹状の弯曲凹部を有し、さらに、上記一面側に凹状の弯曲凹部の上記下端縁側に連設された他面側に凹状の弯曲凹部と、該他面側に凹状の弯曲凹部の上記下端縁側に連設された突張面部とを、有するものである。
また、金属製である。
また、硬質樹脂製である。
【０００９】
また、本発明に係る防鳥ネットの設置方法は、工場にてあらかじめ一面側に凹状の弯曲凹部を形成した金属製又は硬質樹脂製の防鳥ネットを、屋根上面と、該屋根上面に設置されたソーラーパネルの下面との間の空間へ、鳥類が侵入するのを防止するために、上記ソーラーパネルの端縁フレームに取着する方法である。
【００１０】
また、工場にてあらかじめ、下端縁を屋根上面の凹凸形状に対応した凸凹形状に形成するとともに、一面側に凹状の弯曲凹部と、該一面側に凹状の弯曲凹部の上記下端縁側に連設された他面側に凹状の弯曲凹部と、該他面側に凹状の弯曲凹部の上記下端縁側に連設された突張面部とを形成した金属製又は硬質樹脂製の防鳥ネットを、上記屋根上面と、該屋根上面に設置されたソーラーパネルの下面との間の空間へ、鳥類が侵入するのを防止するために、上記ソーラーパネルの端縁フレームに取着する方法である。
【発明の効果】
（【００１１】以降は省略されています）
