公開番号2025053970
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023163114
出願日2023-09-26
発明の名称壁紙糊付機
出願人KLASS株式会社
代理人
主分類B44C 7/04 20060101AFI20250331BHJP(装飾技術)
要約【課題】
壁紙糊付機において従来から脱落防止方法や破損防止の方法が本出願人によって提起されているものの、運搬や移動時に衝撃が発生し壁紙裁断装置が浮き上がって外れるような動きをしようとしたときに部品が割れて破損する場合が未だ残っていた。
【解決手段】
糊付機本体とともに壁紙裁断装置とを備え、壁紙裁断装置は、壁紙裁断装置に設けたフック片と弾性係止部で壁紙糊付機に装着可能に設けられた構成であって、フック片は壁紙糊付機の下部ステーに装着できる構成とし、フック片はスライド可能なロック片を備え、ロック片がスライドすることでフック片の上部先端を拡張し壁紙糊付機の下部ステーを円状にロックするように構成した自動壁紙糊付機を提供する。

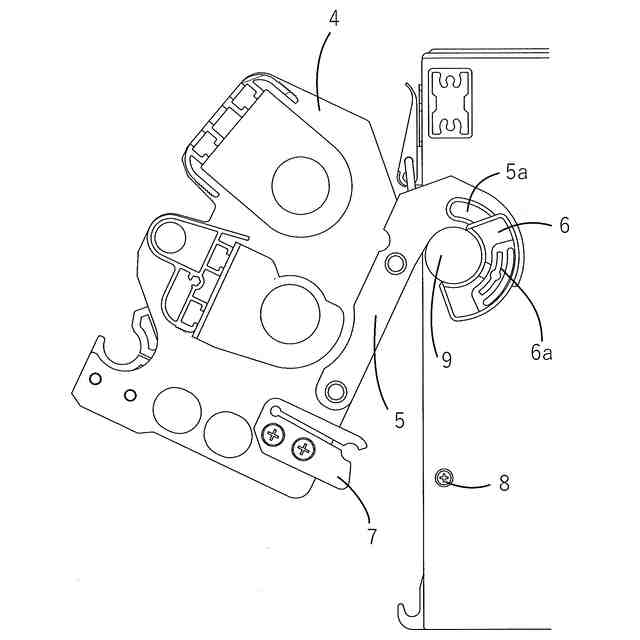

【選択図】図1

特許請求の範囲【請求項１】
糊付機本体とともに壁紙裁断装置とを備え、糊付機本体では糊付ローラにより壁紙に糊付し、壁紙裁断装置においては糊付に先立って所定幅裁断する自動壁紙糊付機であって、
壁紙裁断装置は、壁紙裁断装置に設けたフック片と弾性係止部で壁紙糊付機に装着可能に設けられた構成であって、
前記フック片は壁紙糊付機の下部ステーに装着できる構成とし、
前記フック片はスライド可能なロック片を備え、
前記ロック片がスライドすることで前記フック片の上部先端を拡張し前記壁紙糊付機の下部ステーを円状にロックするように構成したことを特徴とする壁紙糊付機。
続きを表示（約 270 文字）【請求項２】
前記フック片は上方に円弧状のガイド部が設けられ、
前記ロック片は前記フック片のガイド部に係合してスライド可能な係止部を有し、
前記ロック片が円弧状のガイド部に沿ってフック片上部先端にスライドすることで、
前記フック片上部を円弧状に拡張した状態で前記下部ステーと当接してロックすることを特徴とする請求項１に記載の壁紙糊付機。
【請求項３】
前記ロック片を円弧状に拡張させることで前記下部ステーの外周と２１０度以上当接してロックすることを特徴とする請求項１から２に記載の壁紙糊付機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、壁紙糊付機に関するものであり、より詳しくは、壁紙糊付機に装着する壁紙裁断装置の着脱に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来より壁紙糊付機は自動壁糊付機や手動壁紙糊付機が知られており、それらの糊付機に着脱可能に設けられた壁紙裁断装置も知られている。
【０００３】
本出願人も種々の提案をしており、壁紙裁断装置を装着した自動壁紙糊付機に脱落防止ストッパーを設ける発明（特許文献１）、壁紙裁断装置の上部フックに係止部を設けた発明（特許文献２）、壁紙裁断装置下部の係止部が衝撃を吸収させるようにした発明（特許文献３）を提案している。
【先行技術文献】
【特許文献】
【０００４】
特許第６５４１０６０号広報
【０００５】
特許第６５２１５１６号広報
【０００６】
特許第６６１７９５６号広報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
壁紙糊付機は、壁紙を施工する現場に持ち込んで壁紙に糊付作業を行う場合と、事務所で壁紙に糊付作業を行って壁紙のみを運び出す場合がある。本発明の課題は壁紙糊付機を施工現場に持ち運ぶ際に関する。
【０００８】
壁紙裁断装置は、壁紙糊付機を壁装職人の事務所から自動車に積込みする際や自動車から現場への移動の際、現場内で壁紙糊付機の場所を移動させたりする際に、壁紙裁断装置を壁紙糊付機に装着した状態で移動したり、壁紙糊付機の本体と壁紙裁断装置を分割した状態で移動させたりと壁装職人が任意に選択して使い勝手の良い状態を選んで移動させている。
【０００９】
壁紙糊付機の本体には着脱自在な折りたたみ可能の脚部が設けられ、この脚部には移動のためのキャスターが設けられているから、自動車を駐車した場所から施工現場まで距離がある場合においては、壁紙糊付機の脚部を開いて使用状態にしてキャスターを接地させて移動させていることが通常である。
【００１０】
壁装職人は壁紙糊付機に壁紙裁断装置と脚部をいつ装着するか任意に選択できるものの、事務所から自動車に積込みする際には壁紙裁断装置と脚部を装着したまま脚部を折りたたんで積込みし、自動車の駐車場所から施工現場までおよび施工現場内は脚部を開いて使用状態にして移動させるという運用をしていることが多い。
（【００１１】以降は省略されています）
