公開番号2024162161
公報種別公開特許公報(A)
公開日2024-11-21
出願番号2023077453
出願日2023-05-09
発明の名称送信装置、受信装置、及びプログラム
出願人日本放送協会
代理人個人,個人,個人,個人
主分類H03M 13/19 20060101AFI20241114BHJP(基本電子回路)
要約【課題】超低受信C/N下においても安定的な衛星伝送を実現する。
【解決手段】ISDB-S3に規定される検査行列を用いて、符号化率がISDB-S3に規定されるLDPC符号化率よりも低いLDPC符号を生成できるように、情報ビットに所定のビットパターンのパディングビットを付加するPB付加部113と、パディングビットが付加された情報ビットを、記検査行列を用いて符号化し、符号化率が前記LDPC符号化率よりも低いLDPC符号化信号を生成するLDPC符号化部114と、LDPC符号化信号を変調して主信号の変調シンボルを生成する変調部115と、主信号の変調シンボルに、フレーム同期信号、パイロット信号、及び制御信号を付加し、ISDB-S3に規定される変調信号フレームを構成する変調信号フレーム構成部13と、を備える。
【選択図】図1
特許請求の範囲【請求項１】

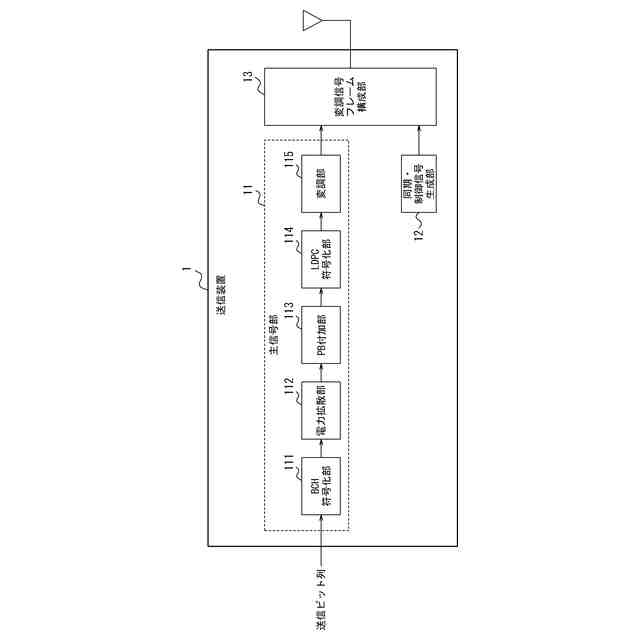

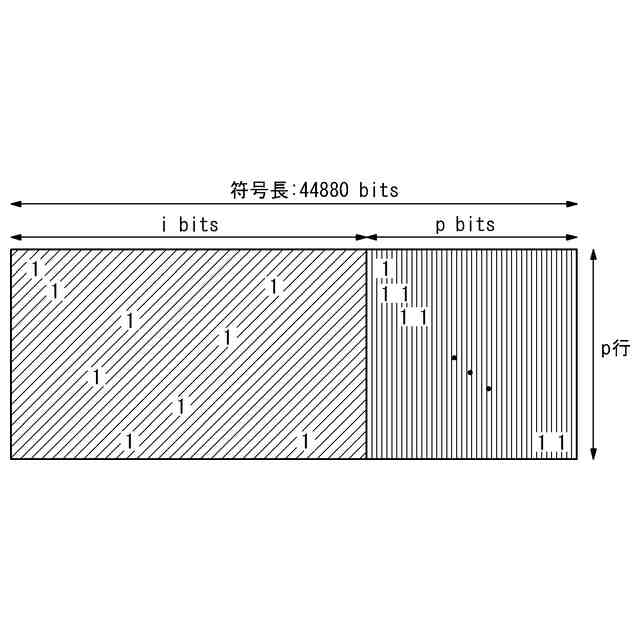

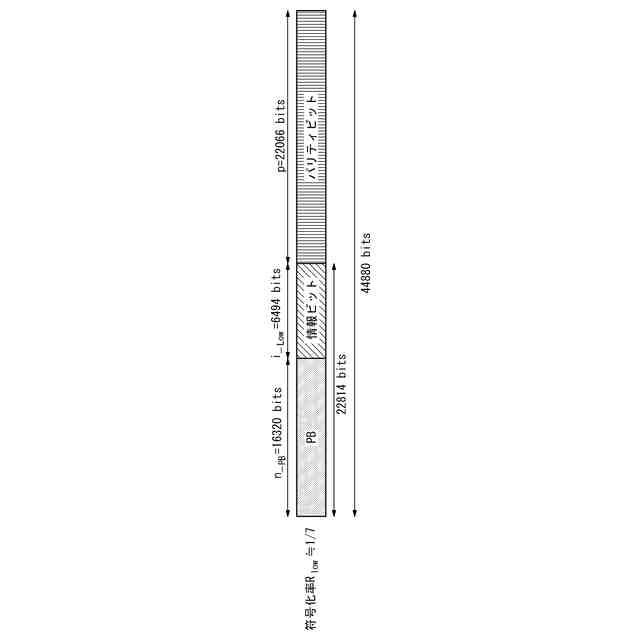

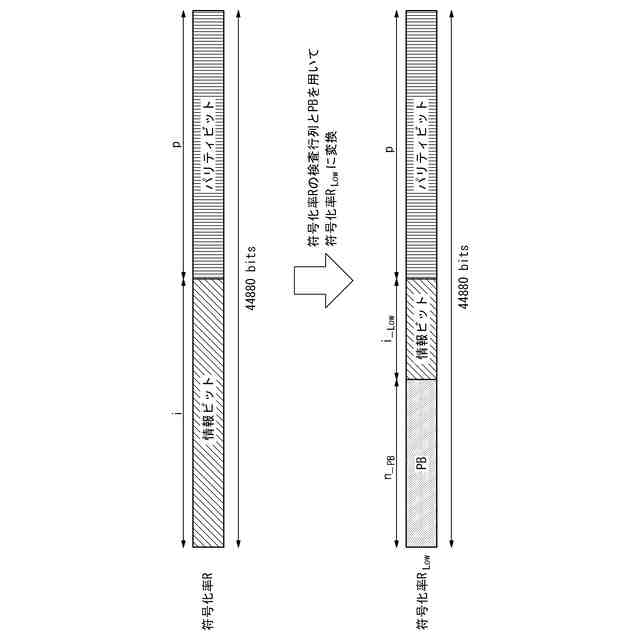

ＩＳＤＢ－Ｓ３に規定される検査行列を用いて、符号化率がＩＳＤＢ－Ｓ３に規定されるＬＤＰＣ符号化率よりも低いＬＤＰＣ符号を生成できるように、情報ビットに所定のビットパターンのパディングビットを付加するＰＢ付加部と、
前記パディングビットが付加された情報ビットを、前記検査行列を用いて符号化し、符号化率が前記ＬＤＰＣ符号化率よりも低いＬＤＰＣ符号化信号を生成するＬＤＰＣ符号化部と、
前記ＬＤＰＣ符号化信号を変調し、主信号の変調シンボルを生成する変調部と、
前記主信号の変調シンボルに、フレーム同期信号、パイロット信号、及び制御信号を付加し、ＩＳＤＢ－Ｓ３に規定される変調信号フレームを構成する変調信号フレーム構成部と、
を備える送信装置。
続きを表示（約 1,300 文字）【請求項２】

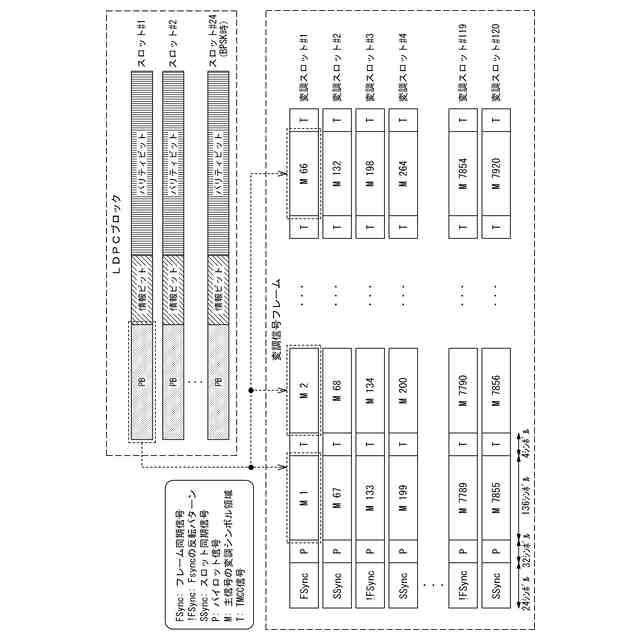

前記変調信号フレーム構成部は、前記パディングビットを変調したシンボルを、前記変調信号フレームの各変調スロット内の先頭に位置する主信号の変調シンボル領域に割り当てる、請求項１に記載の送信装置。
【請求項３】

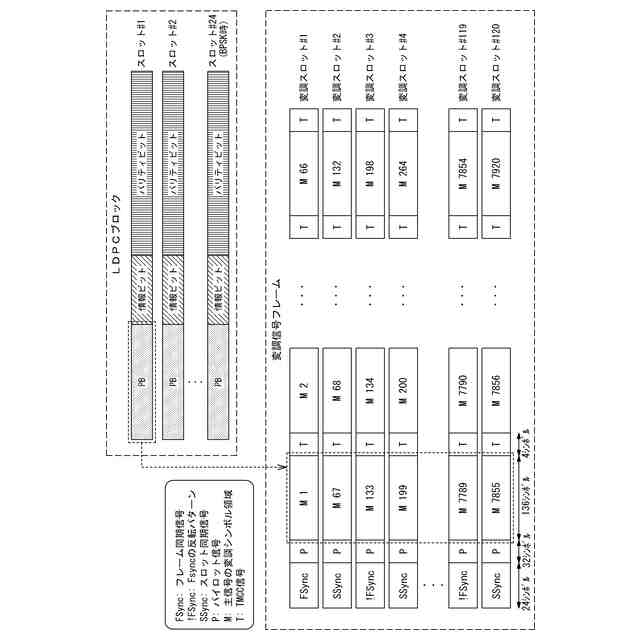

前記変調信号フレーム構成部は、前記パディングビットを変調したシンボルを、前記変調信号フレームの先頭の変調スロット内の主信号の変調シンボル領域に割り当てる、請求項１に記載の送信装置。
【請求項４】
前記変調信号フレーム構成部は、前記パディングビットを変調したシンボルの全てを前記主信号の変調シンボル領域へ割り当てる、請求項２又は３に記載の送信装置。
【請求項５】
所定の符号長のＬＤＰＣ符号化信号であるＬＤＰＣブロックの前記パディングビットのビットパターンを決定し前記ＰＢ付加部に指示するＰＢパターン指示部を更に備え、
前記ビットパターンは一定ではない、請求項１に記載の送信装置。
【請求項６】
前記ＰＢパターン指示部は、前記変調信号フレームに最初に割り当てられるＬＤＰＣブロックと、残りのＬＤＰＣブロック群とで、前記ビットパターンを異なるものとする、請求項５に記載の送信装置。
【請求項７】

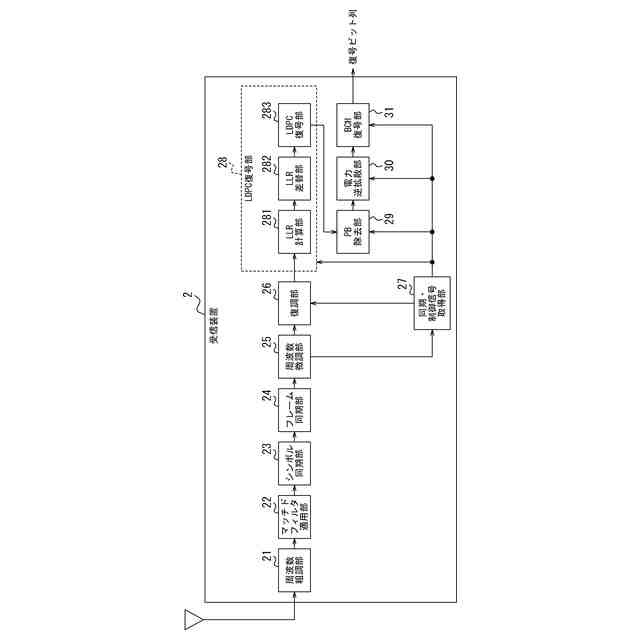

請求項１に記載の送信装置から前記変調信号フレームを受信する受信装置であって、
前記フレーム同期信号、及び前記パディングビットを変調したＰＢシンボルを用いて、前記変調信号フレームの先頭を検出し、フレーム同期を行うフレーム同期部と、
前記フレーム同期が行われた前記主信号の復調を行い、復調シンボルを生成する復調部と、
前記復調シンボル及び前記パイロット信号による基準点を用いて、ＬＤＰＣブロック単位でＬＤＰＣ復号に必要なＬＬＲを算出するＬＬＲ計算部と、

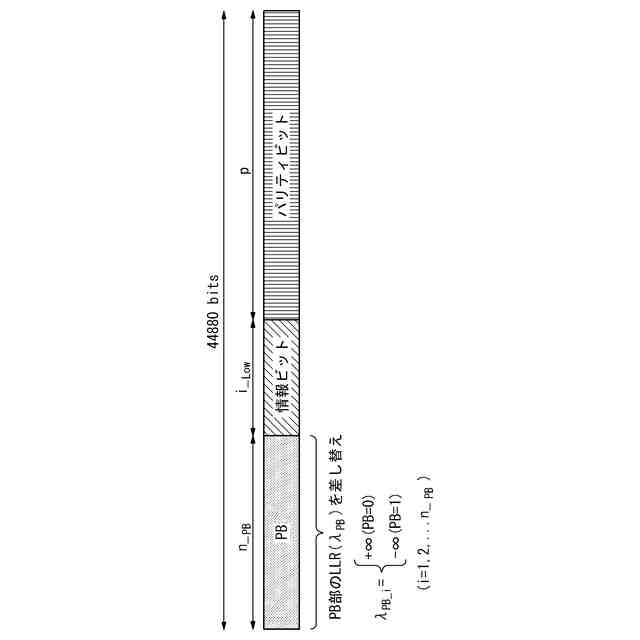

前記ＬＬＲに対して、前記パディングビットに相当するＬＬＲを、前記パディングビットが０である場合には第１の所定値よりも大きい正の値に差し替え、前記パディングビットが１である場合には第２の所定値よりも小さな負の値に差し替えるＬＬＲ差替部と、
前記差し替えられたＬＬＲを元に、ＩＳＤＢ－Ｓ３に規定される前記検査行列を用いて復号を行い、復号ビット列を生成するＬＤＰＣ復号部と、
前記復号ビット列から前記パディングビットを除去するＰＢ除去部と、
を備える受信装置。
【請求項８】
前記フレーム同期部は、前記フレーム同期信号、及び前記変調信号フレームの各変調スロットの先頭に位置する主信号の変調シンボル領域に割り当てられた前記ＰＢシンボルを用いて、前記変調信号フレームの先頭を検出する、請求項７に記載の受信装置。
【請求項９】
前記フレーム同期部は、前記フレーム同期信号、及び前記変調信号フレームの先頭の変調スロット内の主信号の変調シンボル領域に割り当てられた前記ＰＢシンボルを用いて、前記変調信号フレームの先頭を検出する、請求項７に記載の受信装置。
【請求項１０】
コンピュータを、請求項１に記載の送信装置として機能させるためのプログラム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、送信装置、受信装置、及びプログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
衛星放送は、全国一律に同一の信号を伝送可能な同報性に優れた伝送システムである。そして、放送衛星は地球から３６，０００ｋｍ離れた宇宙空間で運用されることから、地上放送網や通信回線と比較して災害にも強く、有事においても信号伝送を継続可能な伝送手段の一つである。日本では衛星放送の規格として、ＩＳＤＢ－Ｓ３（非特許文献１参照）が採用されている。
【先行技術文献】
【非特許文献】
【０００３】
「高度広帯域衛星デジタル放送の伝送方式（ＩＳＤＢ－Ｓ３）標準規格ＡＲＩＢＳＴＤ－Ｂ４４２．１版」、一般社団法人電波産業会
【発明の概要】
【発明が解決しようとする課題】
【０００４】
災害などの有事において安定的に衛星放送を継続するためには、受信Ｃ／Ｎのマージンを大きく取り、受信環境の変化による受信Ｃ／Ｎの低下に対応する必要がある。ＩＳＤＢ－Ｓ３規格においては、受信Ｃ／Ｎが－４．０ｄＢ程度の場合まで受信可能である。しかし、有事に衛星放送を受信することを考慮すると、受信アンテナは携帯可能な小型なものが望ましく、高い受信Ｃ／Ｎを確保することが難しい状況が考えられる。そのため、ＩＳＤＢ－Ｓ３規格では受信できないような超低受信Ｃ／Ｎ下においても、安定的に衛星伝送を実現することが求められている。
【０００５】
かかる事情に鑑みてなされた本発明の目的は、ＩＳＤＢ－Ｓ３規格では受信できないような超低受信Ｃ／Ｎ下においても、安定的な衛星伝送を実現することが可能な送信装置、受信装置、及びプログラムを提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するための本発明の要旨は、以下のとおりである。
【０００７】
（１）ＩＳＤＢ－Ｓ３に規定される検査行列を用いて、符号化率がＩＳＤＢ－Ｓ３に規定されるＬＤＰＣ符号化率よりも低いＬＤＰＣ符号を生成できるように、情報ビットに所定のビットパターンのパディングビットを付加するＰＢ付加部と、前記パディングビットが付加された情報ビットを、前記検査行列を用いて符号化し、符号化率が前記ＬＤＰＣ符号化率よりも低いＬＤＰＣ符号化信号を生成するＬＤＰＣ符号化部と、前記ＬＤＰＣ符号化信号を変調し、主信号の変調シンボルを生成する変調部と、前記主信号の変調シンボルに、フレーム同期信号、パイロット信号、及び制御信号を付加し、ＩＳＤＢ－Ｓ３に規定される変調信号フレームを構成する変調信号フレーム構成部と、を備える送信装置。
【０００８】

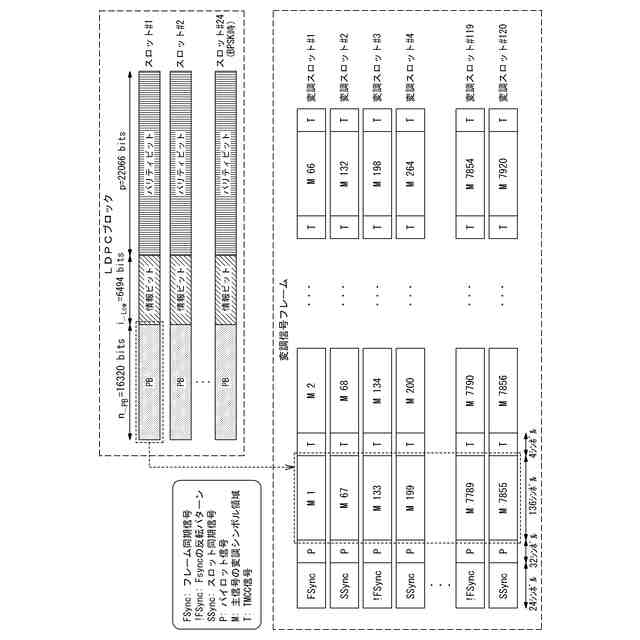

（２）前記変調信号フレーム構成部は、前記パディングビットを変調したシンボルを、前記変調信号フレームの各変調スロット内の先頭に位置する主信号の変調シンボル領域に割り当てる、（１）に記載の送信装置。
【０００９】
（３）前記変調信号フレーム構成部は、前記パディングビットを変調したシンボルを、前記変調信号フレームの先頭の変調スロット内の主信号の変調シンボル領域に割り当てる、（１）に記載の送信装置。
【００１０】
（４）前記変調信号フレーム構成部は、前記パディングビットを変調したシンボルの全てを前記主信号の変調シンボル領域へ割り当てる、（２）又は（３）に記載の送信装置。
（【００１１】以降は省略されています）
