公開番号2025023763
公報種別公開特許公報(A)
公開日2025-02-17
出願番号2023128195
出願日2023-08-04
発明の名称送信装置及び受信装置
出願人日本放送協会
代理人個人
主分類H04N 21/231 20110101AFI20250207BHJP(電気通信技術)
要約【課題】右旋円偏波のみを用いて衛星放送3を介してリアルタイム放送用と蓄積放送用の各放送コンテンツを16APSKにより同時送信可能とする送信装置2、及びその受信装置4を提供する。
【解決手段】本発明の送信装置2は、標準規格ISDB-S3に準拠した衛星放送システム1において、リアルタイム放送TLVとは別に蓄積放送用の放送コンテンツファイルを送出制御信号に従ってパケット分割して蓄積放送の放送信号とする蓄積放送TLVに変換し、放送衛星3における1つの衛星中継器で伝送するよう時分割多重した1系列の合成TLVストリームを形成し、16APSKの変調信号を生成して右旋円偏波のアップリンク信号を生成し、衛星放送信号として送信アンテナ2aを用いて放送衛星3に送信する。本発明の受信装置4は、放送衛星3を介して右旋円偏波の当該衛星放送信号を受信し、リアルタイム放送用と蓄積放送用の各放送コンテンツを同時受信する。
【選択図】図1
特許請求の範囲【請求項１】
標準規格ＩＳＤＢ－Ｓ３に準拠した衛星放送システムにおける１２ＧＨｚ帯衛星放送として右旋円偏波のみを利用して放送衛星を介してリアルタイム放送用の放送コンテンツと、蓄積放送用の放送コンテンツとを同時送信する送信装置であって、
所定チャンネルの第１の放送コンテンツをリアルタイム放送で送信するために、誤り訂正符号化処理を施した第１の放送コンテンツのデータをリアルタイム放送の放送信号とするリアルタイム放送ＴＬＶとしてＴＬＶ形式のパケットを生成して出力する番組送出設備と、
外部入力された蓄積放送で送信するための第２の放送コンテンツの原データに対し受信装置側で復号可能な圧縮符号化処理を施して、蓄積放送用の放送コンテンツファイルを生成するファイル変換部と、
前記第２の放送コンテンツに関する蓄積放送用の放送コンテンツファイルについて、少なくとも第２の放送コンテンツの全内容を記憶する機能を有する大容量ストレージと、
前記番組送出設備からの蓄積放送を送信制御するための送出制御信号に従って、前記大容量ストレージに保存された第２の放送コンテンツに関する蓄積放送用の放送コンテンツファイルについて所定のファイル配信方式によるパケット分割を行い、誤り訂正符号化処理を施した上で、蓄積放送の放送信号とする蓄積放送ＴＬＶとしてＴＬＶ形式のパケットに変換して出力するファイル送出サーバーと、
前記第１の放送コンテンツに関するリアルタイム放送ＴＬＶと前記第２の放送コンテンツに関する蓄積放送ＴＬＶとを入力して、前記放送衛星における１つの衛星中継器で伝送するように、それぞれ１フレームに対しスロット数で二つ以上に分割し割り当て調節した時分割多重により所定スロット数のフレームで構成される１系列の合成ＴＬＶストリームを形成するＴＬＶ多重部と、
前記ＴＬＶ多重部から入力される１系列の合成ＴＬＶストリームについて１６ＡＰＳＫの変調処理を施して変調信号を生成する変調部と、
前記変調信号に対して所定の周波数帯への周波数変換処理及び増幅処理を施して右旋円偏波のアップリンク信号を生成し、衛星放送信号として、所定の送信アンテナを用いて前記放送衛星に送信する高周波部と、
を備えることを特徴とする送信装置。
続きを表示（約 2,500 文字）【請求項２】
前記ＴＬＶ多重部は、リアルタイム放送ＴＬＶ用の特定のチャンネル領域として割り当て可能とするスロットを、前記蓄積放送ＴＬＶの伝送領域として置き換えることで前記１系列の合成ＴＬＶストリームを形成することを特徴とする、請求項１に記載の送信装置。
【請求項３】
請求項１に記載の送信装置から、前記衛星放送システムにおける１２ＧＨｚ帯衛星放送として右旋円偏波のみを利用して前記放送衛星を介して同時送信されたリアルタイム放送用の放送コンテンツと、蓄積放送用の放送コンテンツとを含む前記１系列の合成ＴＬＶストリームを含む衛星放送信号を受信する受信装置であって、
ユーザーが指定する放送コンテンツを含む１つ以上の合成ＴＬＶストリームを選択し視聴動作を指定するＴＬＶストリーム選択信号に基づいて、前記放送衛星を介して伝送された前記衛星放送信号について中間周波数帯域に周波数変換が施されたＩＦ帯衛星放送信号から、リアルタイム放送ＴＬＶと蓄積放送ＴＬＶの双方を含む前記１系列の合成ＴＬＶストリームを選択し、前記１系列の合成ＴＬＶストリームにおけるリアルタイム放送ＴＬＶと蓄積放送ＴＬＶとを誤り訂正復号処理を施した上で分離して出力するＴＬＶストリーム選択部と、
前記ＴＬＶストリーム選択部から逐次出力される蓄積放送ＴＬＶを蓄積し、前記所定のファイル配信方式によるパケット分割の逆処理を行いながら、第２の放送コンテンツに関する蓄積放送用の放送コンテンツファイルを復元して保存する蓄積サーバーと、
前記蓄積サーバーから蓄積放送用の放送コンテンツファイルをＭＭＴ形式の放送コンテンツデータとして読み出して再構成される蓄積放送ＴＬＶと前記ＴＬＶストリーム選択部から逐次出力されるリアルタイム放送録画ＴＬＶのいずれか一方又は双方を保存するストレージと、
ユーザーが指定する放送コンテンツを視聴要求として選択指定する放送選択信号に応じて、リアルタイム放送ＴＬＶ、リアルタイム放送録画ＴＬＶ、及び蓄積放送ＴＬＶのうちいずれかで受信したデータを選択し、映像及び音声の圧縮符号化信号に分離して出力するＭＭＴ分離部と、
前記放送選択信号の出力と同期して、ユーザーが指定する放送コンテンツの視聴要求として、前記ストレージに保存したリアルタイム放送録画ＴＬＶについてユーザーの選択による再生により視聴する旨を示す再生信号を受け付けたときは、前記ストレージに保存したリアルタイム放送録画ＴＬＶのデータを読み出して前記ＭＭＴ分離部に出力し、前記放送選択信号の出力と同期して、ユーザーが指定する放送コンテンツの視聴要求として、前記蓄積サーバーから読み出して前記ストレージに保存した蓄積放送ＴＬＶについてユーザーの選択による再生又は所定の番組配列情報に基づく時刻制御による再生により視聴する旨を示す再生信号を受け付けたときは、前記蓄積サーバーから蓄積放送用の放送コンテンツファイルをＭＭＴ形式の放送コンテンツデータとして読み出して蓄積放送ＴＬＶを再構成して前記ストレージに保存し、前記ストレージに保存した蓄積放送ＴＬＶについてユーザーの選択による再生又は所定の番組配列情報に基づく時刻制御による再生を行うようにＭＭＴ形式の放送コンテンツデータを格納した蓄積放送ＴＬＶを読み出してＭＭＴ分離部に出力するよう制御する読み出し制御部と、
前記ＭＭＴ分離部から出力された映像の圧縮符号化信号を再生可能に復号して所定の再生機器に出力する映像デコーダと、
前記ＭＭＴ分離部から出力された音声の圧縮符号化信号を再生可能に復号して所定の再生機器に出力する音声デコーダと、
ユーザー操作に基づいて、ユーザーが指定する放送コンテンツの視聴要求に対応する信号として、前記ＴＬＶストリーム選択信号、前記放送選択信号、及び前記再生信号を送出する操作部と、
を備えることを特徴とする受信装置。
【請求項４】
前記ＴＬＶストリーム選択部は、Ｎ（Ｎは１以上の整数）組のチューナー部、復調部及びＴＬＶ分離部を備え、Ｎに応じた数の合成ＴＬＶストリームを受信可能とし、
Ｎ（Ｎは１以上の整数）組のうち少なくとも１つのチューナー部は、前記ＴＬＶストリーム選択信号に基づいて、対応する周波数選択を行い、前記１系列の合成ＴＬＶストリームの１６ＡＰＳＫの変調信号を抽出する機能を有し、
該チューナー部の出力を入力する復調部は、前記１系列の合成ＴＬＶストリームの変調信号に対し１６ＡＰＳＫの復調処理を施して当該リアルタイム放送ＴＬＶと当該蓄積放送ＴＬＶとを抽出し、それぞれのＴＬＶパケットのペイロード部分に格納されたデータに対して誤り訂正復号処理を施したリアルタイム放送ＴＬＶと蓄積放送ＴＬＶとを生成する機能を有し、
該復調部の出力を入力するＴＬＶ分離部は、リアルタイム放送ＴＬＶと蓄積放送ＴＬＶとを判別して分離し、蓄積放送ＴＬＶについては前記蓄積サーバーへ、リアルタイム放送ＴＬＶについては前記ＭＭＴ分離部へ、リアルタイム放送ＴＬＶについてリアルタイムに視聴せずに録画するときはリアルタイム放送録画ＴＬＶとして蓄積放送ＴＬＶとは区別して前記ストレージへ出力する機能を有することを特徴とする、請求項３に記載の受信装置。
【請求項５】
前記ＴＬＶストリーム選択部は、前記ＴＬＶストリーム選択信号に基づいて、前記ＩＦ帯衛星放送信号から、前記１系列の合成ＴＬＶストリームとともに、別系列の合成ＴＬＶストリームを選択し、該別系列の合成ＴＬＶストリームに係るチャンネルのリアルタイム放送用の放送コンテンツを受信しリアルタイムで視聴可能としながら、前記１系列の合成ＴＬＶストリームの同時受信を行うために、Ｎ＞１としたＮ系列の合成ＴＬＶストリームを受信可能とするＮ（Ｎ＞１）組のチューナー部、復調部及びＴＬＶ分離部を備えることを特徴とする、請求項４に記載の受信装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、衛星放送を介してリアルタイム放送用の放送コンテンツと、蓄積放送用の放送コンテンツとを同時送信可能とする送信装置、及びその受信装置に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
西暦２０００年からデジタル化して開始されている現行の衛星放送は１２ＧＨｚ帯の電波を用いており、その１２ＧＨｚ帯の衛星放送信号は衛星放送用の受信アンテナを介して受信された後、同軸ケーブルを用いて宅内配信システムへと送出し受信装置まで伝送される。そして、安定した受信伝送のために、衛星放送用の受信アンテナに対してコンバータ（ＬＮＢ：Low noise block converter）が設けられ、衛星放送信号の放送用周波数を中間周波数（ＩＦ）帯域に周波数変換するようになっている。
【０００３】
また、東経１１０度静止軌道上から送信される衛星放送は、現状、ＢＳデジタル放送（以下、「ＢＳ」と略す。）と広帯域ＣＳデジタル放送（以下、「ＣＳ」と略す。）がある。
【０００４】
衛星放送サービスの沿革について概略説明するに、従来の衛星放送サービス（ＢＳ／ＣＳ）は、１１．７０～１２．７５ＧＨｚ（１２ＧＨｚ帯）の電波を用いており、従来の偏波は右旋円偏波（以下、「右旋」とも略す。）のみが使われていた。
【０００５】
そして、西暦２０１８年に、超高精細映像と２２．２マルチチャンネルの立体音響から成るスーパーハイビジョン（４Ｋ・８Ｋ）の放送コンテンツを伝送可能とする衛星放送サービス（以下、「新４Ｋ８Ｋ衛星放送」と略す。）が、世界に先駆けて日本で開始された。この新４Ｋ８Ｋ衛星放送では、左旋円偏波（以下、「左旋」とも略す。）の利用も始まった。右旋と左旋は直交関係にあるため、左旋は、右旋と同じ周波数で別の放送コンテンツを送信することができ、周波数の有効利用が可能となる。
【０００６】
新４Ｋ８Ｋ衛星放送では、新しい衛星伝送方式のＩＳＤＢ－Ｓ３が採用された。ＩＳＤＢ－Ｓ３はＡＲＩＢ標準規格ＳＴＤ－Ｂ４４で規定されており、実用形態では変調方式に１６ＡＰＳＫ（Amplitude Phase Shift Keying）を用いることで、１衛星中継器の伝送容量は１００Ｍｂｐｓに拡大した。
【０００７】
これらの衛星放送サービスでは、１つの衛星中継器をスロットと呼ばれる単位で時分割多重した１系列の合成ＴＬＶストリームにより、同時に複数の放送コンテンツを放送することができる。ＩＳＤＢ－Ｓ３では、仕様上、１衛星中継器を用いて伝送する１系列の合成ＴＬＶストリームとして、１フレームあたり１２０スロットに分割し、５スロット単位で複数の放送コンテンツを割り当てることができるようになっている。
【０００８】

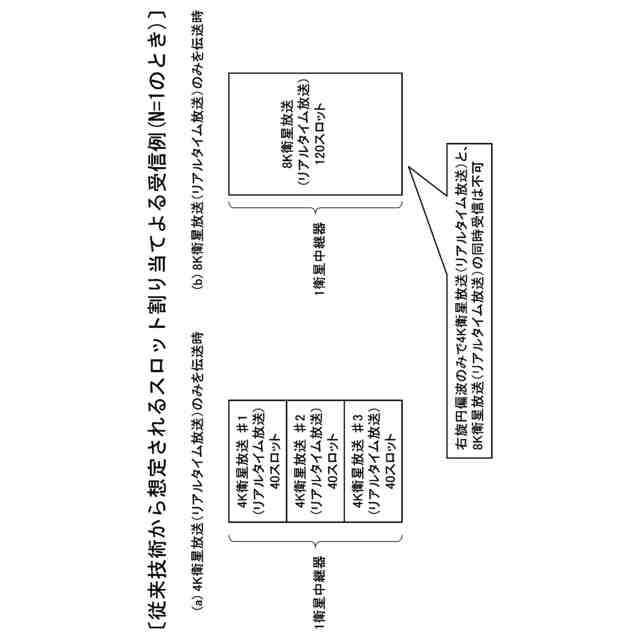

ただし、新４Ｋ８Ｋ衛星放送のうち８Ｋ衛星放送では、左旋用の衛星中継器を１つ占有しており、即ち１２０スロットを使用しており、その伝送容量は１００Ｍｂｐｓである。
【０００９】
一方、新４Ｋ８Ｋ衛星放送のうち４Ｋ衛星放送では、１つの衛星中継器で複数の放送コンテンツが同時に提供され、１放送コンテンツは４０スロットを使用しており、即ち、１つの衛星中継器で４Ｋ衛星放送として同時に最大３つの放送コンテンツを伝送可能としている。尚、４Ｋ衛星放送は右旋と左旋で行われている。
【００１０】
ところで、これらの衛星放送サービスは、１２ＧＨｚ帯を用いるため同軸ケーブルの減衰が大きく、そのままの周波数で宅内に伝送することは難しい。このため、衛星放送用の受信アンテナのコンバータで中間周波数（ＩＦ）に変換しており、ＡＲＩＢ標準規格ＳＴＤ－Ｂ６３にて望ましいとされるＩＦ帯域が示されている（例えば、非特許文献１参照）。
（【００１１】以降は省略されています）
