公開番号2025007681
公報種別公開特許公報(A)
公開日2025-01-17
出願番号2023109241
出願日2023-07-03
発明の名称送信装置及び受信装置
出願人日本放送協会
代理人弁理士法人キュリーズ
主分類H04J 3/00 20060101AFI20250109BHJP(電気通信技術)
要約【課題】本線系の伝送フレーム(送信信号)及び予備系の伝送フレーム(送信信号)をシームレスに切り替えることを可能とする送信装置及び受信装置を提供する。
【解決手段】送信装置は、第1送信処理部と、第2送信処理部と、前記第1送信処理部の出力と前記第2送信処理部の出力とを切り替える送信切替部と、を備え、前記第1送信処理部及び前記第2送信処理部の各々は、前記1以上の放送信号が多重された多重伝送フレームを生成する制御部を備え、前記第1送信処理部の出力及び前記第2送信処理部の出力は、前記第1送信処理部及び前記第2送信処理部に共通する基準タイミングで同期しており、前記基準タイミングは、前記1以上の多重伝送フレームによって構成される特定伝送フレームの開始タイミングであり、前記特定伝送フレームは、前記1以上の放送信号を構成するパケットを分断しないように定義される。
【選択図】図8
特許請求の範囲【請求項１】
1以上の放送信号が多重された多重伝送フレームを送信する送信装置であって、
第1送信処理部と、
第2送信処理部と、
前記第1送信処理部の出力と前記第2送信処理部の出力とを切り替える送信切替部と、を備え、
前記第1送信処理部及び前記第2送信処理部の各々は、前記1以上の放送信号が多重された多重伝送フレームを生成する制御部を備え、
前記第1送信処理部の出力及び前記第2送信処理部の出力は、前記第1送信処理部及び前記第2送信処理部に共通する基準タイミングで同期しており、
前記基準タイミングは、前記1以上の多重伝送フレームによって構成される特定伝送フレームの開始タイミングであり、
前記特定伝送フレームは、前記1以上の放送信号を構成するパケットを分断しないように定義される、送信装置。
続きを表示（約 1,100 文字）【請求項２】
前記第1送信処理部及び前記第2送信処理部の各々は、

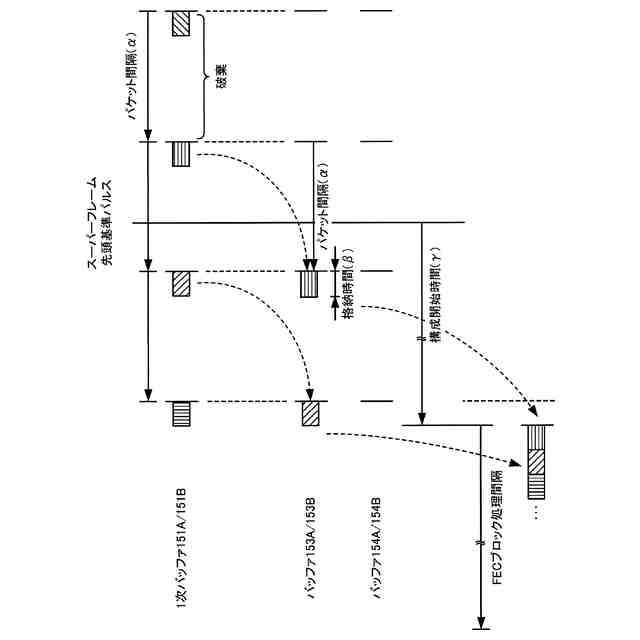

前記基準タイミングにおいて、前記1以上の放送信号を蓄積するバッファを第1バッファと第2バッファとの間で切り替える第1バッファ切替部と、
前記基準タイミングによって定義される切替タイミングにおいて、前記多重伝送フレームの生成に用いる放送信号を出力するバッファを前記第1バッファと前記第2バッファとの間で切り替える第2バッファ切替部と、を備える、請求項１に記載の送信装置。
【請求項３】
前記第2バッファ切替部は、前記切替タイミングが到来した場合であっても、前記第2バッファ切替部によって接続された前記バッファに蓄積された放送信号がなくなるまで、前記バッファの切り替えを保留する、請求項２に記載の送信装置。
【請求項４】
前記第1送信処理部の出力と前記第2送信処理部の出力との切り替えを通知する制御情報を送信する送信部を備える、請求項１に記載の送信装置。
【請求項５】
前記多重伝送フレームが2以上の放送信号が多重された多重伝送フレームである場合に、前記制御部は、前記2以上の放送信号のそれぞれを所定単位で区切るとともに、前記2以上の放送信号のそれぞれのレートの比率に基づいて、前記所定単位で区切られた前記2以上の放送信号が多重された多重伝送フレームを生成し、
前記特定伝送フレームに含まれる前記所定単位の数は、前記2以上の放送信号の多重周期で割り切れる、請求項１に記載の送信装置。
【請求項６】

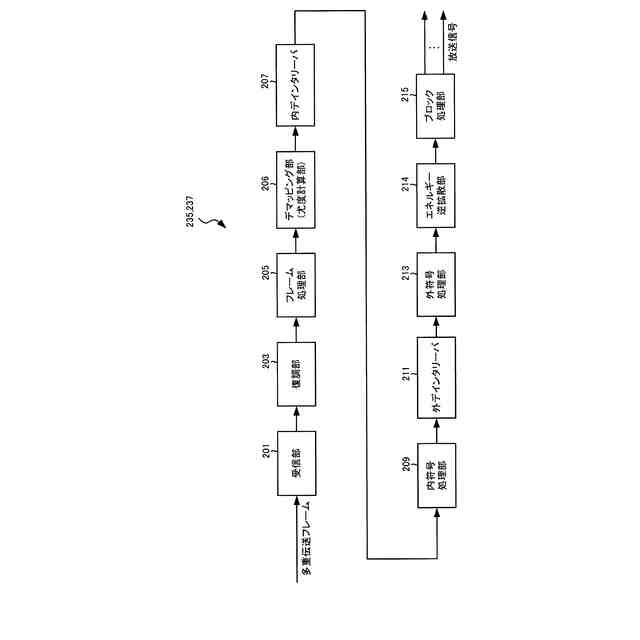

1以上の放送信号が多重された多重伝送フレームを送信装置から受信する受信装置であって、
前記送信装置の第1送信処理部又は前記送信装置の第2送信処理部によって生成される前記多重伝送フレームを受信する受信部と、
前記多重伝送フレームに関する伝搬路推定を含む復調処理を実行する制御部と、を備え、
前記受信部は、前記第1送信処理部の出力と第2送信処理部の出力との切り替えを通知する制御情報を受信し、
前記制御部は、前記制御情報で通知された切替タイミングの前後のシンボルを跨いだ伝搬路推定を実行せずに、前記制御情報で通知された切替タイミングの前後のシンボルを跨がない伝搬路推定を実行し、
前記第1送信処理部の出力及び前記第2送信処理部の出力は、前記第1送信処理部及び前記第2送信処理部に共通する基準タイミングで同期しており、
前記基準タイミングは、前記1以上の多重伝送フレームによって構成される特定伝送フレームの開始タイミングであり、
前記特定伝送フレームは、前記1以上の放送信号を構成するパケットを分断しないように定義される、受信装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、送信装置及び受信装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

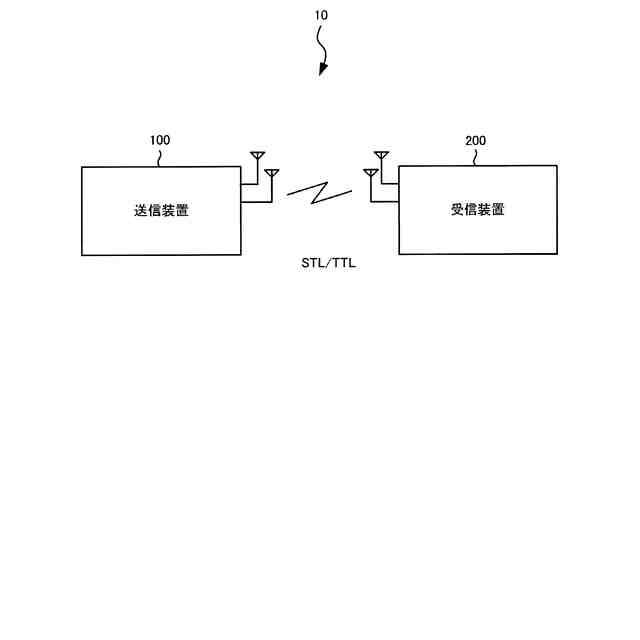

第1装置（例えば、放送局の演奏所又は送信所）から第2装置（例えば、送信所）に対して、主信号及びSC（Service Channel）信号が多重された伝送フレームに関する伝送方式が規定されている。主信号は、地上デジタルテレビジョン放送及びV-Low地上マルチメディア放送に関する第1放送信号（例えば、TS（Transport Stream）信号、TMCC（Transmission and Multiplexing. Configuration Control）信号などを含む。このような伝送方式において、第1装置と第2装置との間のリンクは、STL（Studio to Transmitter Link）又はTTL（Transmitter to Transmitter Link）と称される（例えば、非特許文献１）。
【０００３】
現行のSTL/TTLでは、装置の故障に伴う回線断を抑制するために、本線系の伝送フレーム（送信信号）及び予備系の伝送フレーム（送信信号）をシームレスに切り替えて送信する冗長構成が採用されている（例えば、特許文献１）。
【先行技術文献】
【非特許文献】
【０００４】
「地上デジタル放送用デジタルSTL/TTL伝送方式」標準規格 ARIB STD-B22 2.1版
【特許文献】
【０００５】
特開２００５－２８６６７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
現行のSTL/TTLでは、放送信号である放送TSのパケット長、レートが一定であり、これに同期したシングルキャリア方式であったため、シームレス切替のために本線系と予備系とで同一の送信信号を生成することが比較的容易であった。
【０００７】
一方で、STL/TTLの高度化（高度化STL/TTL）によって、地上放送高度化方式に関するIP信号形式の放送信号を伝送することが検討されている。高度化STL/TTLでは、放送信号であるIP信号のパケット長、レートが一定とは限らず、送信信号を蓄積してブロック的に処理を行うOFDM方式が想定されているため、シームレス切替のために本線系と予備系で同一の送信信号を生成することが容易ではない。
【０００８】
このような背景下において、発明者等は、鋭意検討の結果、高度化STL/TTLにおいても本線系の伝送フレーム（送信信号）及び予備系の伝送フレーム（送信信号）をシームレスに切り替える必要性を見出した。
【０００９】
そこで、本発明は、上述した課題を解決するためになされたものであり、本線系の伝送フレーム（送信信号）及び予備系の伝送フレーム（送信信号）をシームレスに切り替えることを可能とする送信装置及び受信装置を提供することを目的とする。
【課題を解決するための手段】
【００１０】
開示の一態様は、1以上の放送信号が多重された多重伝送フレームを送信する送信装置であって、第1送信処理部と、第2送信処理部と、前記第1送信処理部の出力と前記第2送信処理部の出力とを切り替える送信切替部と、を備え、前記第1送信処理部及び前記第2送信処理部の各々は、前記1以上の放送信号が多重された多重伝送フレームを生成する制御部を備え、前記第1送信処理部の出力及び前記第2送信処理部の出力は、前記第1送信処理部及び前記第2送信処理部に共通する基準タイミングで同期しており、前記基準タイミングは、前記1以上の多重伝送フレームによって構成される特定伝送フレームの開始タイミングであり、前記特定伝送フレームは、前記1以上の放送信号を構成するパケットを分断しないように定義される、送信装置である。
（【００１１】以降は省略されています）
