公開番号2025065318
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025017770,2024025777
出願日2025-02-05,2015-07-29
発明の名称受信装置及び受信方法
出願人パナソニックIPマネジメント株式会社
代理人個人,個人,個人
主分類H04N 21/434 20110101AFI20250410BHJP(電気通信技術)
要約【課題】受信側で基準クロック情報を取得するための処理を軽減する。
【解決手段】受信装置60は、コンテンツが多重化されることで得られたTLV(Type Length Value)パケットが1以上含まれるスロットを複数格納した伝送用のフレームを復号することで複数の前記TLVパケットを取得する取得部を備え、前記伝送用のフレーム内の先頭のスロット内で先頭に位置するTLVパケットは第1の基準クロック情報を含むIP(Internet Protocol)パケットを含み、前記第1の基準クロック情報を含む前記IPパケットはヘッダ圧縮されておらず、所定のIPアドレスが付与される。
【選択図】図37
特許請求の範囲【請求項１】
コンテンツが多重化されることで得られたＴＬＶ（ＴｙｐｅＬｅｎｇｔｈＶａｌｕｅ）パケットが１以上含まれるスロットを複数格納した伝送用のフレームを復号することで複数の前記ＴＬＶパケットを取得する取得部を備え、
前記伝送用のフレーム内の先頭のスロット内で先頭に位置するＴＬＶパケットは第１の基準クロック情報を含むＩＰ（ＩｎｔｅｒｎｅｔＰｒｏｔｏｃｏｌ）パケットを含み、
前記第１の基準クロック情報を含む前記ＩＰパケットはヘッダ圧縮されておらず、所定のＩＰアドレスが付与される、
受信装置。
続きを表示（約 270 文字）【請求項２】
コンテンツが多重化されることで得られたＴＬＶ（ＴｙｐｅＬｅｎｇｔｈＶａｌｕｅ）パケットが１以上含まれるスロットを複数格納した伝送用のフレームを復号することで複数の前記ＴＬＶパケットを取得する取得ステップを含み、
前記伝送用のフレーム内の先頭のスロットで先頭に位置するＴＬＶパケットは第１の基準クロック情報を含むＩＰ（ＩｎｔｅｒｎｅｔＰｒｏｔｏｃｏｌ）パケットを含み、
前記第１の基準クロック情報を含む前記ＩＰパケットはヘッダ圧縮されておらず、所定のＩＰアドレスが付与される、
受信方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、復号装置、逆多重化装置、復号方法及び逆多重化方法に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
ＭＭＴ（ＭＰＥＧＭｅｄｉａＴｒａｎｓｐｏｒｔ）方式（非特許文献１参照）は、映像及び音声などのコンテンツを多重化及びパケット化し、放送または通信などの一つ以上の伝送路で送信するための多重化方式である。ＭＭＴ方式を放送システムに適用する場合、送信側の基準クロック情報を受信側に送信し、受信装置では基準クロック情報を基に受信装置におけるシステムクロックを生成する。
【先行技術文献】
【非特許文献】
【０００３】
Ｉｎｆｏｒｍａｔｉｏｎｔｅｃｈｎｏｌｏｇｙ－Ｈｉｇｈｅｆｆｉｃｉｅｎｃｙｃｏｄｉｎｇａｎｄｍｅｄｉａｄｅｌｉｖｅｒｙｉｎｈｅｔｅｒｏｇｅｎｅｏｕｓｅｎｖｉｒｏｎｍｅｎｔ－Ｐａｒｔ１：ＭＰＥＧｍｅｄｉａｔｒａｎｓｐｏｒｔ（ＭＭＴ）、ＩＳＯ／ＩＥＣＤＩＳ２３００８－１
ＡＲＩＢ標準規格ＡＲＩＢＳＴＤ－Ｂ４４（２．０版）、「高度広帯域衛星デジタル放送の伝送方式」、第３章「時刻情報の伝送に関するガイドライン」
【発明の概要】
【発明が解決しようとする課題】
【０００４】
送信側がＭＭＴなどの多重化レイヤにおいて基準クロック情報の格納を行う場合、受信側で基準クロック情報を得るためには、多くの処理が必要であることが課題である。
【０００５】
本発明は、受信側で基準クロック情報を取得するための処理を軽減することができる復号装置、逆多重化装置、復号方法又は逆多重化方法を提供する。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る受信装置は、コンテンツが多重化されることで得られたＴＬＶ（ＴｙｐｅＬｅｎｇｔｈＶａｌｕｅ）パケットが１以上含まれるスロットを複数格納した伝送用のフレームを復号することで複数の前記ＴＬＶパケットを取得する取得部を備え、前記伝送用のフレーム内の先頭のスロット内で先頭に位置するＴＬＶパケットは第１の基準クロック情報を含むＩＰ（ＩｎｔｅｒｎｅｔＰｒｏｔｏｃｏｌ）パケットを含み、前記第１の基準クロック情報を含む前記ＩＰパケットはヘッダ圧縮されておらず、所定のＩＰアドレスが付与される。
【０００７】
なお、これらの包括的または具体的な態様は、システム、装置、方法、集積回路、コンピュータプログラムまたはコンピュータ読み取り可能なＣＤ－ＲＯＭなどの記録媒体で実現されてもよい。また、これらの包括的または具体的な態様は、システム、装置、方法、集積回路、コンピュータプログラム及び記録媒体の任意な組み合わせで実現されてもよい。
【発明の効果】
【０００８】
本発明は、受信側で基準クロック情報を取得するための処理を軽減することができる復号装置、逆多重化装置、復号方法又は逆多重化方法を提供できる。
【図面の簡単な説明】
【０００９】
図１は、ＭＭＴ方式及び高度ＢＳ伝送方式を用いて伝送を行う場合のプロトコルスタックを示す図である。
図２は、ＴＬＶパケットのデータ構造を示す図である。
図３は、受信装置の基本構成を示すブロック図である。
図４は、ＭＭＴパケットヘッダの拡張フィールドに基準クロック情報が格納される場合の受信装置の機能構成を示すブロック図である。
図５は、ＭＭＴパケットヘッダの拡張フィールドに基準クロック情報が格納される場合の受信装置の基準クロック情報の取得フローを示す図である。
図６は、制御情報に基準クロック情報が格納される場合の受信装置の機能構成を示すブロック図である。
図７は、制御情報に基準クロック情報が格納される場合の受信装置の基準クロック情報の取得フローを示す図である。

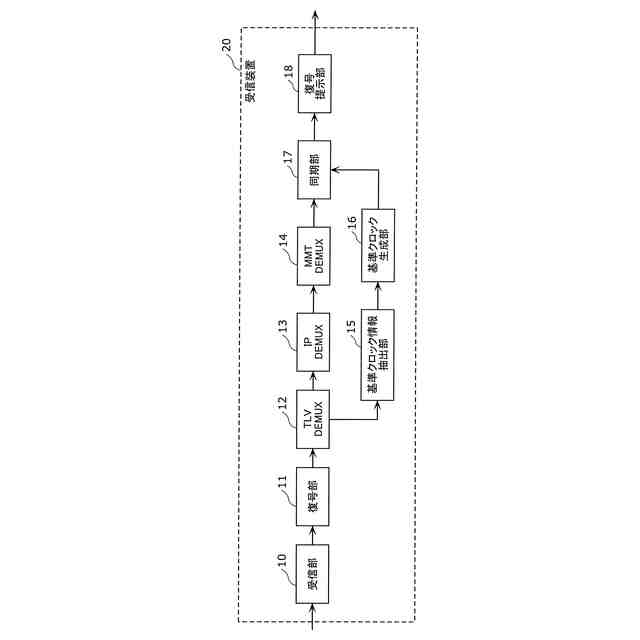

図８は、ＴＬＶパケットに基準クロック情報が格納される場合の受信装置の構成を示すブロック図である。

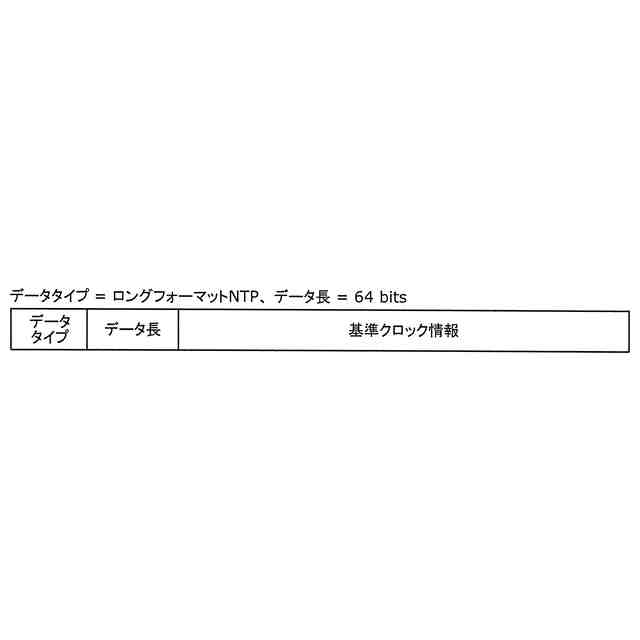

図９は、ロングフォーマットＮＴＰがＴＬＶパケットに格納される例を示す図である。
図１０は、ＴＬＶパケットに基準クロック情報が格納される場合の受信装置の基準クロック情報の取得フローを示す図である。
図１１は、ＩＰパケットのヘッダの直前に基準クロック情報が付加される構成を示す図である。
図１２は、ＴＬＶパケットの直前に基準クロック情報が付加される構成を示す図である。
図１３は、伝送スロットの構成を示す図である。
図１４は、伝送スロットのスロットヘッダの構成を示す図である。
図１５は、スロットヘッダの未定義領域にフラグが格納される例を示す図である。
図１６は、高度広帯域衛星デジタル放送の伝送方式におけるＴＭＣＣ制御情報の構成を示す図である。
図１７は、ＴＭＣＣ制御情報のストリーム種別／相対ストリーム情報を示す図である。
図１８は、スロットヘッダの未定義フィールドに基準クロック情報が格納される例を示す図である。
図１９は、ＴＭＣＣ制御情報に、スロットヘッダ内に基準クロック情報を含むことを示す情報が格納される場合の受信装置の機能構成を示すブロック図である。
図２０は、スロットヘッダに基準クロック情報を含むことを示す情報がＴＭＣＣ制御情報に格納される場合の基準クロック情報の取得フローを示す図である。
図２１は、ＩＰパケットまたは圧縮ＩＰパケットから特定位置のビット列を抽出する場合のフローを示す図である。
図２２は、ＴＭＣＣ拡張情報の構成を示す図である。
図２３は、このように分類された拡張種別が用いられた拡張領域のデータ構造の一例を示す図である。
図２４は、拡張種別を使用する場合のシンタックスを示す図である。
図２５は、実施の形態２に係る受信装置の機能構成を示すブロック図である。
図２６は、実施の形態２に係る受信装置の動作フローを示す図である。
図２７は、複数レイヤのそれぞれに基準クロック情報が格納される例を模式的に示す図である。
図２８は、一つのレイヤに複数の基準クロック情報が格納される例を模式的に示す図である。
図２９は、異なる放送局のデータがストリームに分けて格納される例を説明するためのブロック図である。
図３０は、差分情報の送信方法を説明するための図である。
図３１は、差分情報の送信方法の変形例を説明するための図である。
図３２は、実施の形態３に係る受信装置の機能構成を示すブロック図である。
図３３は、実施の形態３に係る受信装置の動作フローを示す図である。
図３４は、実施の形態３に係る受信装置の別の動作フローを示す図である。
図３５は、送信装置の機能構成を示すブロック図である。
図３６は、送信装置の動作フローを示す図である。
図３７は、実施の形態４に係る受信装置のブロック図である。
図３８は、実施の形態４に係る主信号及び基準クロック情報のタイミングを示す図である。
図３９は、実施の形態４に係る復号部における動作フローを示す図である。
図４０は、実施の形態４に係る受信装置における動作フローを示す図である。
図４１は、実施の形態４に係る上位レイヤにおける動作フローを示す図である。
図４２は、実施の形態４に係る復号装置の動作フローを示す図である。
図４３は、実施の形態４に係る逆多重化装置の動作フローを示す図である。
【発明を実施するための形態】
【００１０】
（本発明の基礎となった知見）
本発明は、ＭＰＥＧ（ＭｏｖｉｎｇＰｉｃｔｕｒｅＥｘｐｅｒｔＧｒｏｕｐ）で規格化中のＭＭＴ方式を用いるハイブリッド配信システムにおいて、送信側から基準クロック情報を送信し、受信側で基準クロック情報を受信し、基準クロックを生成（再生）する方法及び装置に関する。
（【００１１】以降は省略されています）
