公開番号2025068753
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2023178737
出願日2023-10-17
発明の名称音響出力装置
出願人ヤマハ株式会社
代理人個人
主分類H04R 1/00 20060101AFI20250422BHJP(電気通信技術)
要約【課題】ラインアレイスピーカの組み立てを容易にする。
【解決手段】互いに対向する第1面105および第2面105間にドライバユニット200を組み込んだスピーカSPであって、スピーカSPは、同一構造の他のスピーカSPに積み重ねられ、第1面105は、所定の延在方向に延びた溝部121を有し、第2面106は、突起部131を有し、溝部121は、延在方向の一端に突起部131を固定する固定部132を有し、スピーカSPは、他のスピーカSPに積み重ねられたときに、突起部131が他のスピーカの溝部121に係合し、突起部131が、溝部121に沿って他のスピーカSPの固定部132に移動する。
【選択図】図1
特許請求の範囲【請求項１】
互いに対向する第１面および第２面間にドライバユニットを組み込んだ音響出力装置であって、
前記音響出力装置は、同一構造の他の音響出力装置に積み重ねられ、
前記第１面は、所定の延在方向に延びた溝部を有し、
前記第２面は、突起部を有し、
前記溝部は、前記延在方向の一端または途中に前記突起部を固定する固定部を有し、
前記音響出力装置は、前記他の音響出力装置に積み重ねられたときに、前記突起部が前記他の音響出力装置の前記溝部に係合し、
前記突起部が、前記溝部に沿って前記他の音響出力装置の前記固定部に移動する音響出力装置。
続きを表示（約 520 文字）【請求項２】
前記溝部は、前記固定部から離れた位置に前記突起部の移動を制限する係止部を有する請求項１に記載の音響出力装置。
【請求項３】
前記第１面は前記音響出力装置の上面であり、前記第２面は前記音響出力装置の下面である請求項１に記載の音響出力装置。
【請求項４】
前記溝部の延在方向は、前記音響出力装置の前後方向である請求項１に記載の音響出力装置。
【請求項５】
前記前後方向を水平方向両側から挟む第３面および第４面を有し、
前記第１面における前記第３面との境界および前記第４面との境界に２本の前記溝部を有し、
前記第２面における前記第３面との境界および前記第４面との境界に２個の前記突起部を有する請求項４に記載の音響出力装置。
【請求項６】
前記第３面および前記第４面は各々把手部を有する請求項５に記載の音響出力装置。
【請求項７】
前記音響出力装置がラウドスピーカである請求項１に記載の音響出力装置。
【請求項８】
前記音響出力装置と前記他の音響出力装置がラインアレイスピーカを構成する請求項１に記載の音響出力装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、ラインアレイスピーカ、ラウドスピーカ等の音響出力装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ラインアレイスピーカは、音源となるスピーカを縦に一直線に積み重ねて配列した音響出力装置である。このラインアレイスピーカでは、各スピーカの放音方向を調整することで、垂直方向の音の広がりを調整し、狙ったエリアに音を放出することができる。
【０００３】
特許文献１は、ラインアレイスピーカを構成するスピーカ実装システムを開示している。このスピーカ実装システムにおいて、第１スピーカは、支持部と結合可能な上側結合部を有する。また、第２スピーカは、第１スピーカの下側結合部と結合可能な上側結合部を有する。このスピーカ実装システムによれば、複数のスピーカを第１スピーカ、第２スピーカ、…という具合に積み重ね、ラインアレイスピーカを構成することができる。
【先行技術文献】
【特許文献】
【０００４】
米国特許出願公開第２０２２／０３２１９８２号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に開示されたラインアレイスピーカは、スピーカの結合部を目視しながら、各スピーカを結合部に積み上げる必要があり、少人数で、簡単に、かつ、短時間で組み立てることが困難であった。
【０００６】
この発明は以上のような事情に鑑みてなされたものであり、ラインアレイスピーカの組み立てを容易にする技術的手段を提供することを目的とする。
【課題を解決するための手段】
【０００７】
この発明は、互いに対向する第１面および第２面間にドライバユニットを組み込んだ音響出力装置であって、前記音響出力装置は、同一構造の他の音響出力装置に積み重ねられ、前記第１面は、所定の延在方向に延びた溝部を有し、前記第２面は、突起部を有し、前記溝部は、前記延在方向の一端または途中に前記突起部を固定する固定部を有し、前記音響出力装置は、前記他の音響出力装置に積み重ねられたときに、前記突起部が前記他の音響出力装置の前記溝部に係合し、前記突起部が、前記溝部に沿って前記他の音響出力装置の前記固定部に移動する音響出力装置を提供する。
【図面の簡単な説明】
【０００８】

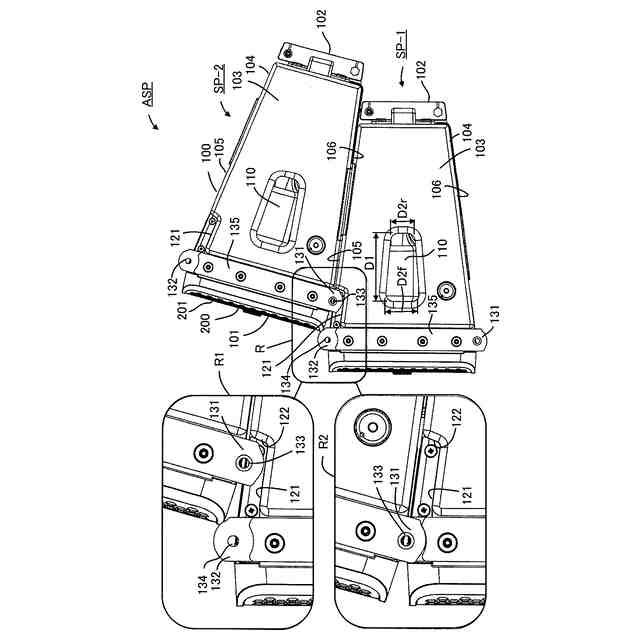

この発明による音響出力装置の一実施形態であるスピーカにより構成されたラインアレイスピ－カを示す側面図である。

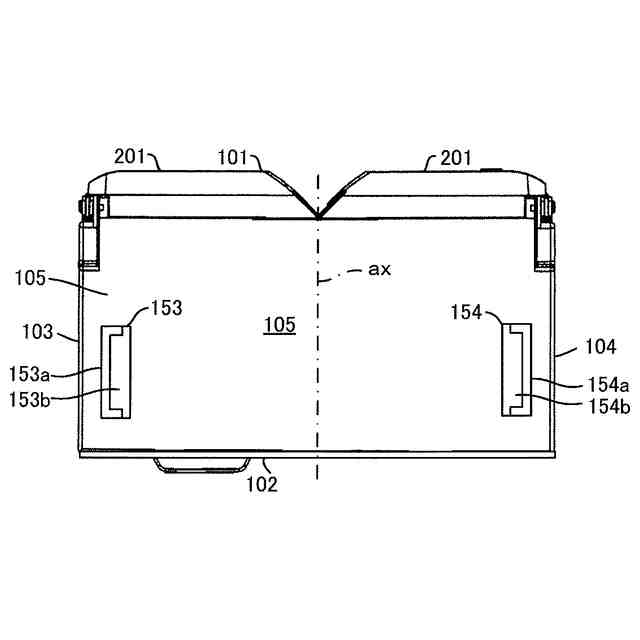

同スピーカを上方から見た平面図である。

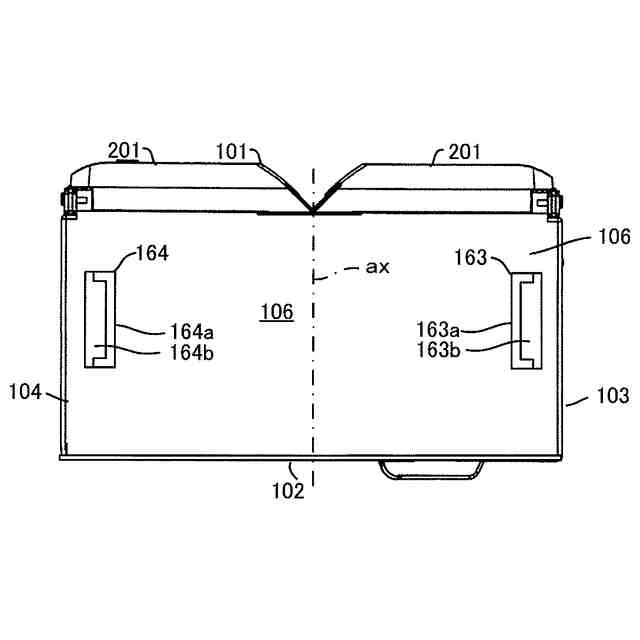

同スピーカを下方から見た平面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照し、この発明の実施形態について説明する。
【００１０】
図１はこの発明による音響出力装置の一実施形態であるスピーカＳＰにより構成されたラインアレイスピ－カＡＳＰを示す側面図である。図１では２個のスピーカＳＰ－１およびＳＰ－２を上下方向に積み重ねることによりラインアレイスピ－カＡＳＰが構成されている。スピーカＳＰ－１、ＳＰ－２は同一構造を有する。以下、スピーカＳＰ－１、ＳＰ－２を区別する必要がない場合は、スピーカＳＰと総称する。ラインアレイスピ－カＡＳＰは3個以上のスピーカＳＰにより構成されてもよい。図２はスピーカＳＰを上方から見た平面図である。図３はスピーカＳＰを下方から見た平面図である。
（【００１１】以降は省略されています）
