特許ウォッチ

公開番号2025099784
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216711
出願日2023-12-22
発明の名称信号処理設計方法およびプロセッサ
出願人ヤマハ株式会社
代理人弁理士法人楓国際特許事務所
主分類H04R 3/00 20060101AFI20250626BHJP(電気通信技術)
要約【課題】実行する機能、および機能を実行するタイミングを多様に設計できる信号処理設計方法を提供する。
【解決手段】信号処理設計方法は、オーディオレイヤーにおいて、複数のオーディオコンポーネントの組み合わせにより、音信号に所定の音処理を施すプロセッサで実行される前記音処理の内容を設計することと、コントロールレイヤーにおいて、複数のコントロールコンポーネントの組み合わせにより、パラメータのコントロールフローを設計することと、を含む。前記コントロールレイヤーは、任意のコントロールコンポーネントを生成できるように構成され、前記コントロールコンポーネントは、特定の日時を起点としてトリガー信号を発信する第1コンポーネントと、前記トリガー信号を受信すると、対応するパラメータに変更を加える第2コンポーネントと、を含む。
【選択図】図4
特許請求の範囲【請求項１】
オーディオレイヤーにおいて、複数のオーディオコンポーネントの組み合わせにより、音信号に所定の音処理を施すプロセッサで実行される前記音処理の内容を設計することと、
コントロールレイヤーにおいて、複数のコントロールコンポーネントの組み合わせにより、パラメータのコントロールフローを設計することと、
を含み、
前記コントロールレイヤーは、任意のコントロールコンポーネントを生成できるように構成され、
前記コントロールコンポーネントは、
特定の日時を起点としてトリガー信号を発信する第１コンポーネントと、
前記トリガー信号を受信すると、対応するパラメータに変更を加える第２コンポーネントと、を含む、
信号処理設計方法。
続きを表示（約 1,500 文字）【請求項２】
前記第２コンポーネントは、
前記トリガー信号を受信する受信部と、
前記トリガー信号に従って、前記対応するパラメータに変更を加える処理部と、
変更した前記パラメータに対応する信号を出力する出力部と、
を含む、
請求項１に記載の信号処理設計方法。
【請求項３】
前記第２コンポーネントは、前記受信部、前記処理部、および前記出力部をそれぞれ複数有する、
請求項２に記載の信号処理設計方法。
【請求項４】
前記第１コンポーネントは、前記特定の日時になった際に、前記トリガー信号を発信する発信部を含み、
前記発信部と、前記受信部と、を視覚的な線で繋ぐことにより接続できるように構成された、
請求項２または請求項３に記載の信号処理設計方法。
【請求項５】
前記第１コンポーネントは、前記発信部を複数含む、
請求項４に記載の信号処理設計方法。
【請求項６】
オーディオレイヤーにおいて、前記複数のオーディオコンポーネントを視覚的な線で繋ぐことによる接続で前記音処理を設計し、
コントロールレイヤーにおいて、複数のコントロールコンポーネントを視覚的な線で繋ぐことによる接続で前記パラメータのコントロールフローを設計する、
請求項１乃至請求項３のいずれか１項に記載の信号処理設計方法。
【請求項７】
前記第１コンポーネントは、
前記特定の日時になった際に、前記トリガー信号を発信するか否かを決定するイネーブルスイッチを含む、
請求項１乃至請求項３のいずれか１項に記載の信号処理設計方法。
【請求項８】
前記第１コンポーネントは、
前記特定の日時になった際に、前記トリガー信号を発信する複数の発信部と、
前記特定の日時になった際に、前記複数の発信部から、それぞれ前記トリガー信号を発信するか否かを決定する複数のイネーブルスイッチと、
を含み、
前記複数の発信部と、前記受信部と、をそれぞれ視覚的な線で繋ぐことにより接続できるように構成される、
請求項２または請求項３に記載の信号処理設計方法。
【請求項９】
前記特定の日時は、特定期間を基準としてループするように設定可能に構成されている、
請求項１乃至請求項３のいずれか１項に記載の信号処理設計方法。
【請求項１０】
オーディオレイヤーにおいて、複数のオーディオコンポーネントの組み合わせにより、音信号に所定の音処理を施すプロセッサであって、
該プロセッサは、信号処理設計装置から前記音処理の内容およびパラメータのコントロールフローの情報を受信して前記音処理を行い、
前記信号処理設計装置は、
前記プロセッサで実行される前記音処理の内容を設計することと、
コントロールレイヤーにおいて、複数のコントロールコンポーネントの組み合わせにより、前記パラメータのコントロールフローを設計することと、
を行い、
前記コントロールレイヤーは、任意のコントロールコンポーネントを生成できるように構成され、
前記コントロールコンポーネントは、
特定の日時を起点としてトリガー信号を発信する第１コンポーネントと、
前記トリガー信号を受信すると、対応するパラメータに変更を加える第２コンポーネントと、を含む、
プロセッサ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明の一実施形態は、信号処理設計方法およびプロセッサに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
非特許文献１には、システムメニューから、スケジューラの設定画面を呼び出し、特定の日時と、動作を設定することで、時間をトリガーとした動作を設定できる信号処理の設計方法が記載されている。
【０００３】
非特許文献２には、スケジューラの機能例として、プリセットリコール等の機能が開示されている。
【先行技術文献】
【非特許文献】
【０００４】
“MTX-MRX Editor ユーザーガイド”，［online］，［令和６年１２月２１日検索］，インターネット＜URL：https://jp.yamaha.com/files/download/other_assets/0/446340/mtx-mrx_editor_ja_ug_m0.pdf＞
“ProVisionaire Design ユーザーガイド”，［online］，［令和６年１２月２１日検索］，インターネット＜URL：https://jp.yamaha.com/files/download/other_assets/5/1743635/pvd_ja_ug_a1.pdf＞
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来のスケジューラは、特定の用途のために、何か１つの機能を実行することしか設定できなかった。
【０００６】
本実施形態の一つは、実行する機能、および機能を実行するタイミングを多様に設計できる信号処理設計方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
信号処理設計方法は、オーディオレイヤーにおいて、複数のオーディオコンポーネントの組み合わせにより、音信号に所定の音処理を施すプロセッサで実行される前記音処理の内容を設計することと、コントロールレイヤーにおいて、複数のコントロールコンポーネントの組み合わせにより、パラメータのコントロールフローを設計することと、を含む。前記コントロールレイヤーは、任意のコントロールコンポーネントを生成できるように構成され、前記コントロールコンポーネントは、特定の日時を起点としてトリガー信号を発信する第１コンポーネントと、前記トリガー信号を受信すると、対応するパラメータに変更を加える第２コンポーネントと、を含む。
【発明の効果】
【０００８】
この発明の一実施形態は、実行する機能、および機能を実行するタイミングを多様に設計できる。
【図面の簡単な説明】
【０００９】
信号処理設計システム１の構成を示すブロック図である。

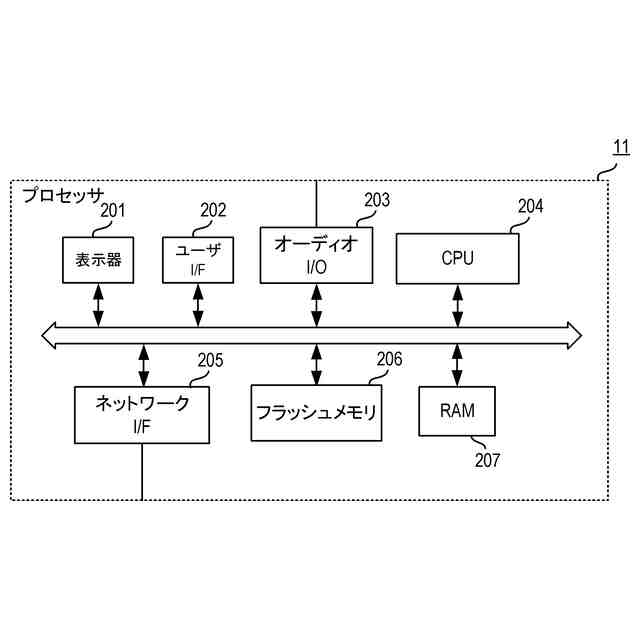

プロセッサ１１の構成を示すブロック図である。

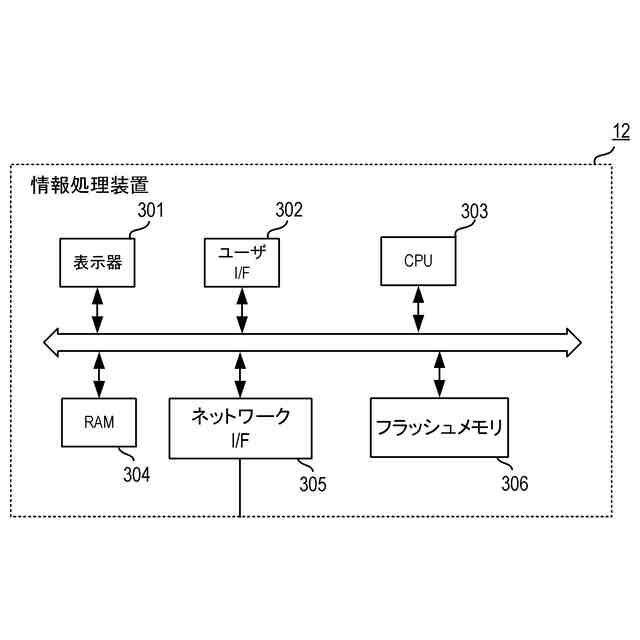

情報処理装置１２の構成を示すブロック図である。

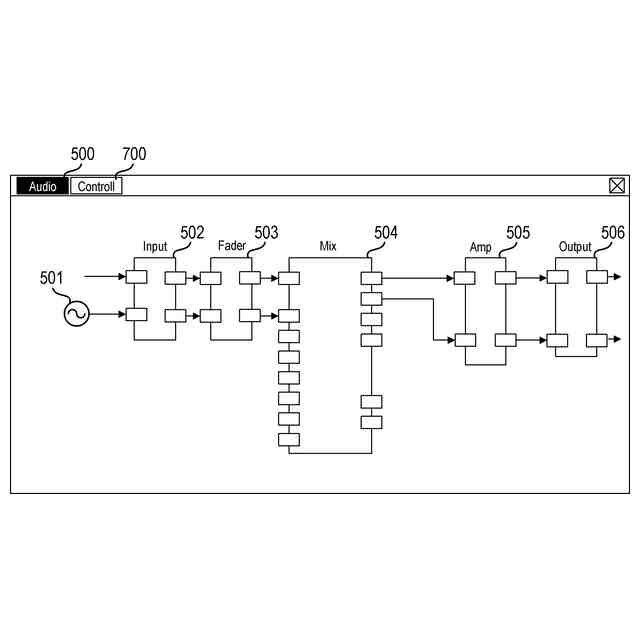

エディタにおける、音処理の内容を設計するためのＧＵＩ（オーディオレイヤー）の一例を示す図である。

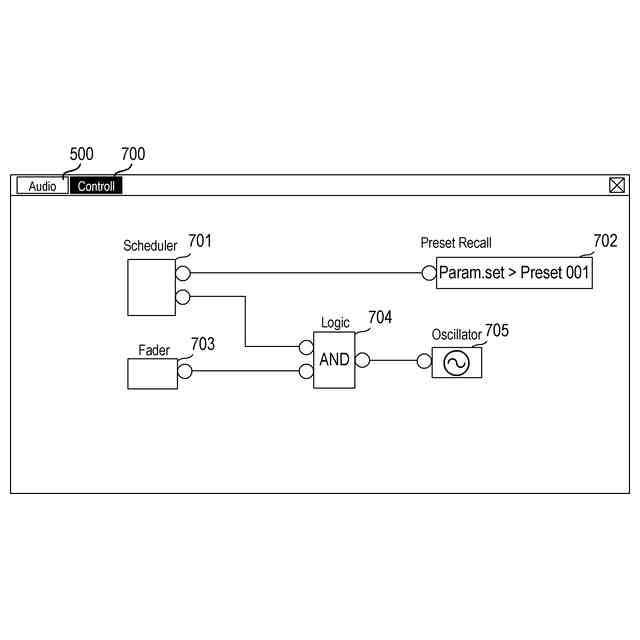

エディタにおける、コントロールフローを設計するためのＧＵＩ（コントロールレイヤー）の一例を示す図である。

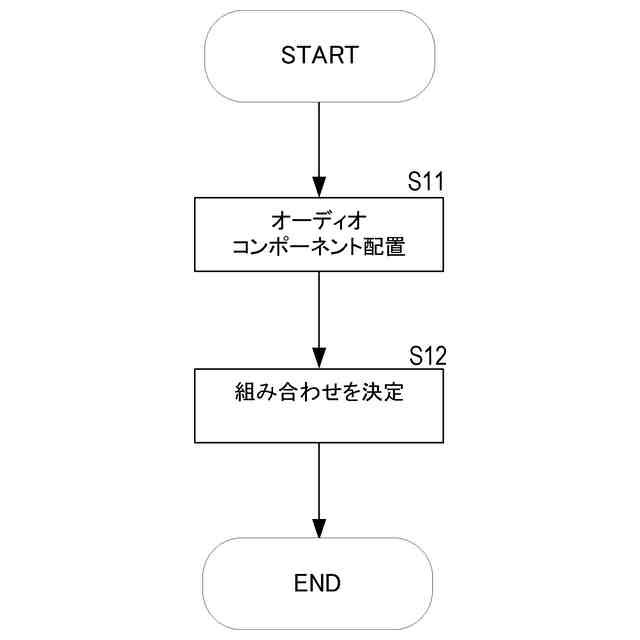

ＣＰＵ３０３のオーディオレイヤーの動作を示すフローチャートである。

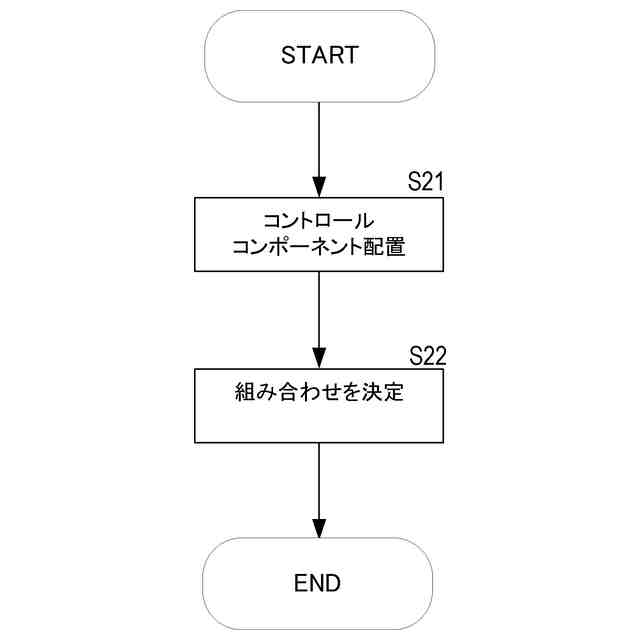

ＣＰＵ３０３のコントロールレイヤーの動作を示すフローチャートである。

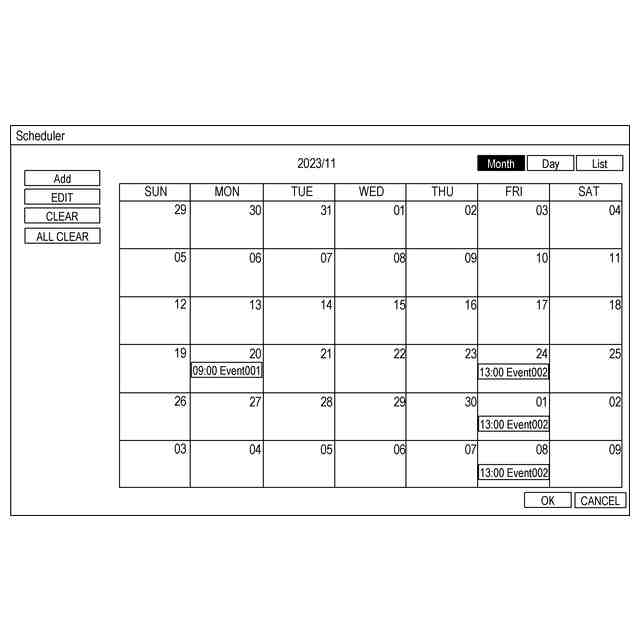

スケジューラの設定画面の一例を示す図である。

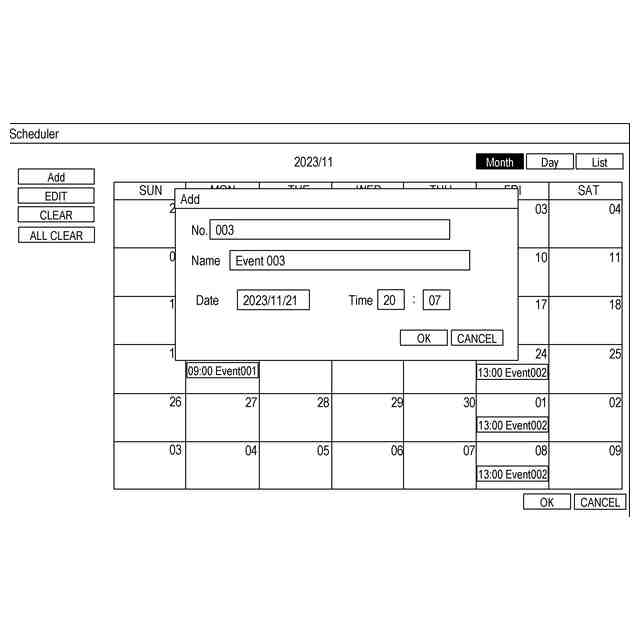

スケジューラの設定画面の一例を示す図である。
リスト表示画面の一例を示す図である。
リスト表示画面の他の例を示す図である。
【発明を実施するための形態】
【００１０】

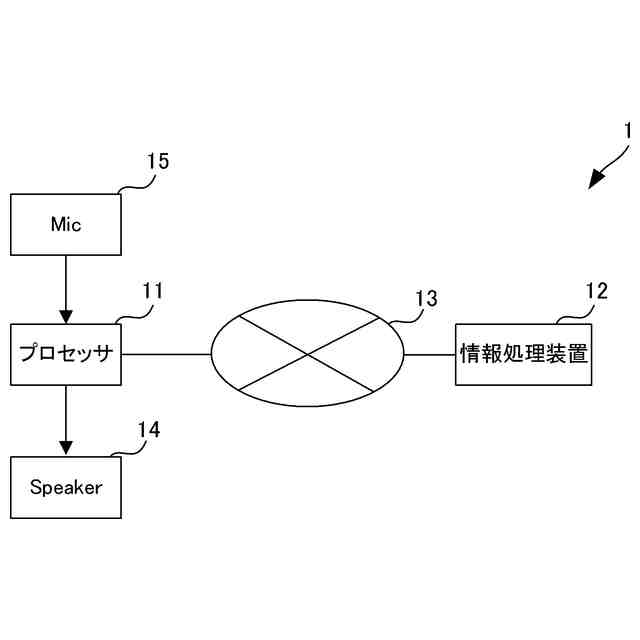

図１は、信号処理設計システム１の構成を示すブロック図である。信号処理設計システム１は、プロセッサ１１、情報処理装置１２、ネットワーク１３、スピーカ１４、およびマイク１５を備えている。
（【００１１】以降は省略されています）
