公開番号2025112119
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006218
出願日2024-01-18
発明の名称鍵盤装置
出願人ヤマハ株式会社
代理人弁理士法人高橋・林アンドパートナーズ
主分類G10H 1/32 20060101AFI20250724BHJP(楽器;音響)
要約【課題】コンパクトな鍵盤装置を提供すること。
【解決手段】鍵盤装置は、フレームと、前記フレームに対して揺動可能に接続された第1白鍵と、前記フレームに対して揺動可能に接続され、前記第1白鍵に隣接する第2白鍵と、を備え、前記第1白鍵は、前記第1白鍵と前記第2白鍵とが並ぶ第1方向における両端に、第1側壁及び第2側壁を備え、前記第2白鍵は、前記第1方向における両端に、第3側壁及び第4側壁を備え、前記第2側壁と前記第3側壁とは対向し、前記第3側壁の高さは、前記第2側壁の高さより小さい。
【選択図】図7
特許請求の範囲【請求項１】
フレームと、
前記フレームに対して揺動可能に接続された第１白鍵と、
前記フレームに対して揺動可能に接続され、前記第１白鍵に隣接する第２白鍵と、を備え、

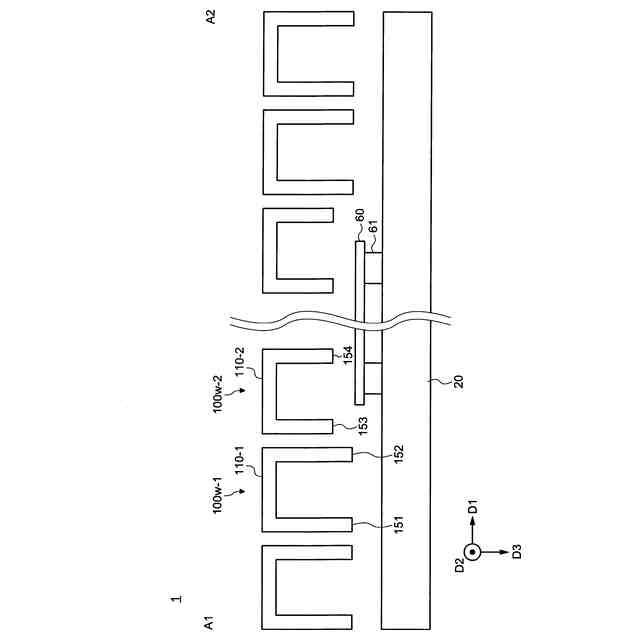

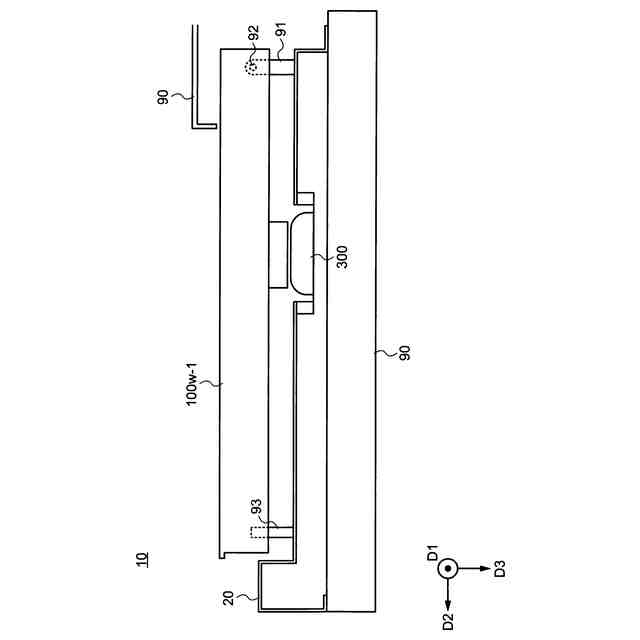

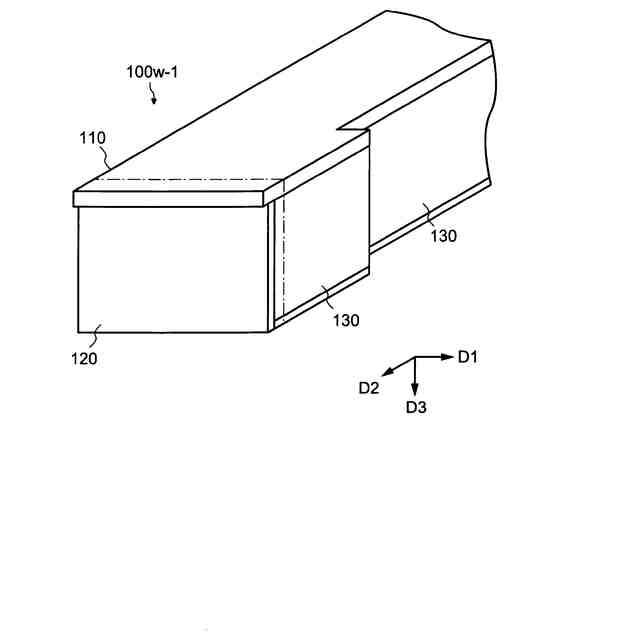

前記第１白鍵は、前記第１白鍵と前記第２白鍵とが並ぶ第１方向における両端に、第１側壁及び第２側壁を備え、
前記第２白鍵は、前記第１方向における両端に、第３側壁及び第４側壁を備え、
前記第２側壁と前記第３側壁とは対向し、
前記第３側壁の高さは、前記第２側壁の高さより小さい、鍵盤装置。
続きを表示（約 1,000 文字）【請求項２】
前記第１白鍵は、前記第１白鍵及び前記第２白鍵を含む３つ以上の白鍵のうち前記第１方向における最も端の鍵である、請求項１に記載の鍵盤装置。
【請求項３】

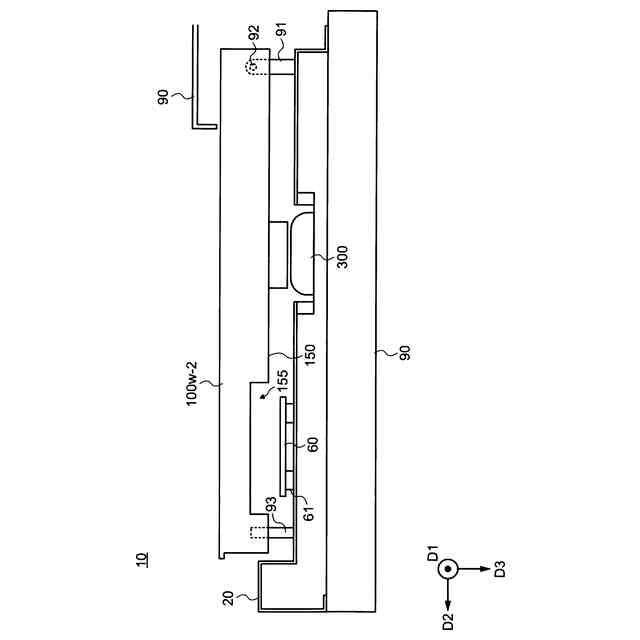

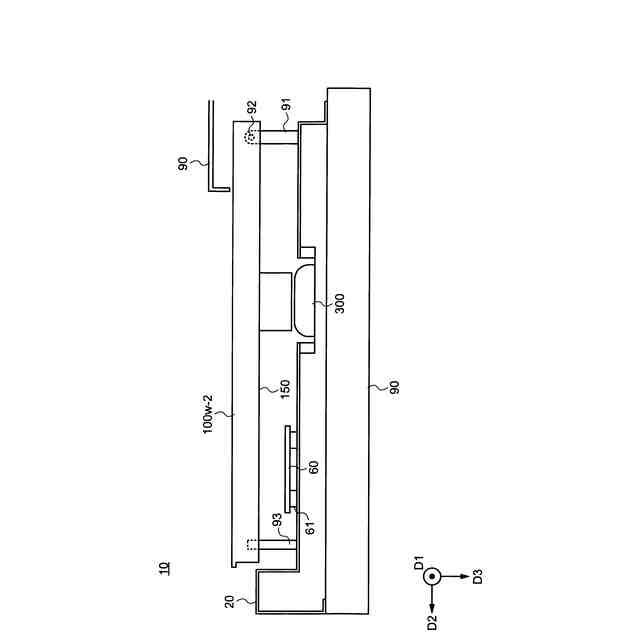

前記フレームの上面と前記第２白鍵との間に設けられた第１部材をさらに備え、
上面視で、前記第１部材は、少なくとも前記第４側壁と重なり、前記第２側壁とは重ならない、請求項１に記載の鍵盤装置。
【請求項４】
前記第１部材は、回路基板、補強リブ、ボス、電池ボックス、ケーブル、及びスピーカのうち少なくともいずれかである、請求項３に記載の鍵盤装置。
【請求項５】
前記第１白鍵を押鍵した状態において、前記第１側壁及び前記第２側壁の下端の位置は、前記第１部材の上端より下方に位置する、請求項３に記載の鍵盤装置。
【請求項６】
前記第１側壁の高さは、前記第２側壁の高さと同じであり、
前記第３側壁の高さは、前記第４側壁の高さと同じである、請求項１に記載の鍵盤装置。
【請求項７】
フレームと、
前記フレームに対して揺動可能に接続された第１白鍵及び第２白鍵と、

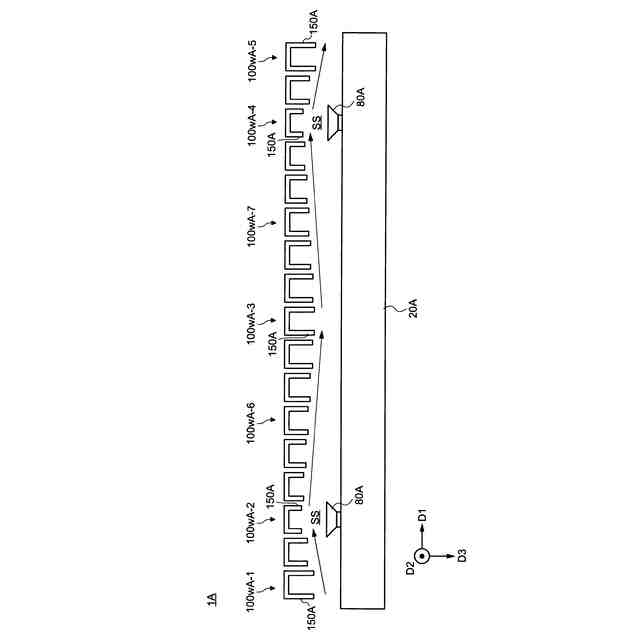

前記フレームの上面に設けられたスピーカと、を備え、
前記第１白鍵は、上面視で前記スピーカと重なり、
前記第２白鍵は、上面視で前記スピーカと重ならず、
前記第１白鍵の側壁の高さは、前記第２白鍵の側壁の高さより小さい、鍵盤装置。
【請求項８】
前記フレームに対して揺動可能に接続された第３白鍵をさらに備え、
前記第３白鍵は、上面視で前記第２白鍵より前記スピーカから近く、
前記第２白鍵の側壁の高さは、前記第３白鍵の側壁の高さより大きい、請求項７に記載の鍵盤装置。
【請求項９】
フレームと、
前記フレームに対して揺動可能に接続された第１白鍵及び第２白鍵と、
前記フレームの上面に設けられたスピーカと、を備え、
前記第１白鍵は、上面視で前記スピーカと重なり、
前記第２白鍵は、上面視で前記スピーカと重ならず、
前記第１白鍵の側壁の高さは、前記第２白鍵の側壁の高さより大きい、鍵盤装置。
【請求項１０】
前記フレームに対して揺動可能に接続された第３白鍵をさらに備え、
前記第３白鍵は、上面視で前記第２白鍵より前記スピーカから近く、
前記第２白鍵の側壁の高さは、前記第３白鍵の側壁の高さより小さい、請求項７に記載の鍵盤装置。

発明の詳細な説明【技術分野】
【０００１】

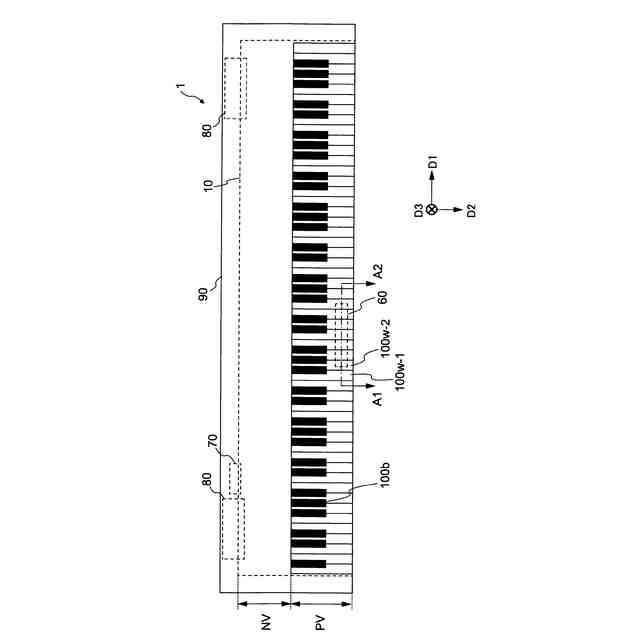

本発明の一実施形態は鍵盤装置に関する。特に、本発明の一実施形態は複数の白鍵のうち一部の白鍵の下に構造物が設けられた鍵盤装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

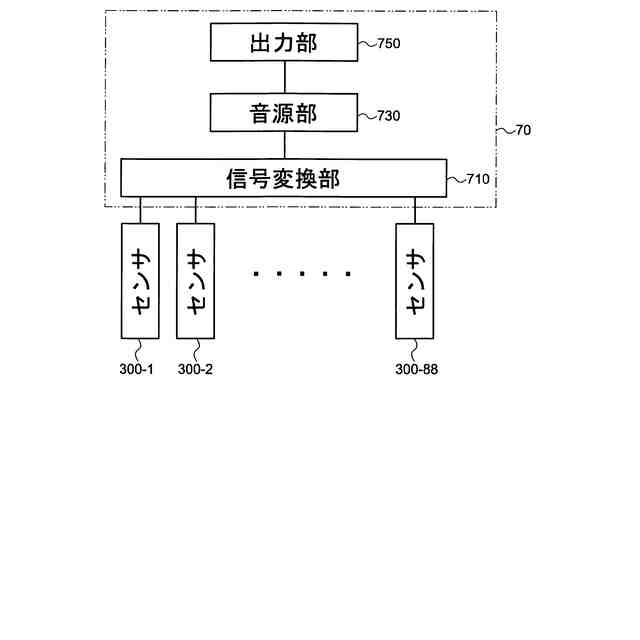

近年、電子ピアノなどの電子鍵盤装置の開発が進められている。電子鍵盤装置では、押鍵を検出するためのセンサなどからの信号を処理するための回路基板、発音のためのスピーカ、電池ボックス（又はバッテリー）、及び配線として用いられるケーブルなどの部材を筐体内に設ける必要がある（例えば、特許文献１～２）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２６６１７６号公報
実公平０６－０４１２７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のように電子鍵盤装置では、上記の部材を筐体内部に収める必要があるため、電子鍵盤装置の縮小化には限界があった。そこで、鍵盤装置の奥行き方向の縮小化と、その高さ方向の縮小化とを両立させるために、鍵の下に回路基板、スピーカ、電池ボックス、及びケーブルの一部の構造物を配置することが検討されている。しかし、鍵の下に構造物を配置すると、押鍵時に鍵と当該構造物とが干渉してしまうという問題がある。
【０００５】
本発明の一実施形態の目的の一つは、コンパクトな鍵盤装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明の一実施形態による鍵盤装置は、フレームと、前記フレームに対して揺動可能に接続された第１白鍵と、前記フレームに対して揺動可能に接続され、前記第１白鍵に隣接する第２白鍵と、を備え、前記第１白鍵は、前記第１白鍵と前記第２白鍵とが並ぶ第１方向における両端に、第１側壁及び第２側壁を備え、前記第２白鍵は、前記第１方向における両端に、第３側壁及び第４側壁を備え、前記第２側壁と前記第３側壁とは対向し、前記第３側壁の高さは、前記第２側壁の高さより小さい。
【０００７】
前記第１白鍵は、前記第１白鍵及び前記第２白鍵を含む３つ以上の白鍵のうち前記第１方向における最も端の鍵であってもよい。
【０００８】
前記フレームの上面と前記第２白鍵との間に設けられた第１部材をさらに備え、上面視で、前記第１部材は、少なくとも前記第４側壁と重なり、前記第２側壁とは重ならなくてもよい。
【０００９】
前記第１部材は、回路基板、補強リブ、ボス、電池ボックス、ケーブル、及びスピーカのうち少なくともいずれかであってもよい。
【００１０】
前記第１鍵を押鍵した状態において、前記第１側壁及び前記第２側壁の下端の位置は、前記第１部材の上端より下方に位置してもよい。
（【００１１】以降は省略されています）
