公開番号2025166167
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2025135038,2024530195
出願日2025-08-14,2022-06-30
発明の名称処理装置
出願人ヤマハ株式会社
代理人個人,個人,個人,個人
主分類H04R 3/00 20060101AFI20251028BHJP(電気通信技術)
要約【課題】ユーザビリティを確保しながら、コンパクト化及び低コスト化を図る音・映像処理装置及び処理装置を提供する。
【解決手段】処理装置は、処理パラメータに関連するアイコン501、502を表示する表示面2a1を有し、静電容量の変化を検出するタッチパネル2と、表示面2a1に配置され、ユーザによって操作されることでタッチパネル2において検出される静電容量を変化させる第一物理操作子3と、第一物理操作子3の操作に基づく静電容量の変化に応じて処理パラメータを変更する制御部と、第一物理操作子3への操作を介し、静電容量の変化を伴うタッチパネル2への入力に応じて処理パラメータの種類及び当該処理パラメータに対応するアイコン501、502を選択する機能選択部と、を備える。第一物理操作子3は、機能選択部において選択された処理パラメータに対応するユーザの操作を受け付ける。
【選択図】図9
特許請求の範囲【請求項１】
音及び映像のうち少なくとも一方に関連する信号が入力されるチャンネルと、
前記チャンネルに入力された前記信号に対応する処理パラメータを変更する制御部と、
前記チャンネルに対応して前記処理パラメータに関連するアイコンを表示する表示面を有し、ユーザの操作に伴う静電容量の変化を検出するタッチパネルと、
前記表示面に配置され、ユーザによって操作されることで前記タッチパネルにおいて検出される前記静電容量を変化させる物理操作子と、
前記物理操作子への操作を介し、前記静電容量の変化を伴う前記タッチパネルへの入力に応じて前記処理パラメータの種類及び当該処理パラメータに対応する前記アイコンを選択する機能選択部と、を備え、
前記制御部は、前記物理操作子の操作に基づく前記静電容量の変化に応じて前記処理パラメータを変更し、
前記物理操作子は、前記機能選択部において選択された処理パラメータに対応するユーザの操作を受け付ける音・映像処理装置。
続きを表示（約 340 文字）【請求項２】
処理パラメータに関連するアイコンを表示する表示面を有し、静電容量の変化を検出するタッチパネルと、
前記表示面に配置され、ユーザによって操作されることで前記タッチパネルにおいて検出される前記静電容量を変化させる物理操作子と、
前記物理操作子の操作に基づく前記静電容量の変化に応じて前記処理パラメータを変更する制御部と、
前記物理操作子への操作を介し、前記静電容量の変化を伴う前記タッチパネルへの入力に応じて前記処理パラメータの種類及び当該処理パラメータに対応する前記アイコンを選択する機能選択部と、を備え、
前記物理操作子は、前記機能選択部において選択された前記処理パラメータに対応するユーザの操作を受け付ける処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、音・映像処理装置及び処理装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、複数の物理操作子（例えば押しスイッチ、エンコーダ、フェーダなど）を備えたデジタルミキサーが開示されている。物理操作子を有するデジタルミキサーにおいて、ユーザは、デジタルミキサーを見なくても、物理操作子を自身の手指で触れることで、手指がどこに触れているか把握することができる。すなわち、物理操作子を有するデジタルミキサーでは、ユーザビリティ（使い易さ）が確保されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０６９０２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のデジタルミキサーなどの従来の処理装置において、各物理操作子は、単一種類の機能しか持たない。例えば、物理操作子が押しスイッチである場合には、押しスイッチを押し込む機能しか有さない。このため、処理装置における物理操作子の数が多くなってしまい、その結果として、処理装置のコンパクト化及び低コスト化には限界がある。
【０００５】
本発明は、上述した事情に鑑みてなされたものであって、ユーザビリティを確保しながら、コンパクト化及び低コスト化を図ることが可能な音・映像処理装置及び処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第一の態様は、音及び映像のうち少なくとも一方に関連する信号が入力されるチャンネルと、前記チャンネルに入力された前記信号に対応する処理パラメータを変更する制御部と、前記チャンネルに対応して前記処理パラメータに関連するアイコンを表示する表示面を有し、ユーザの操作に伴う静電容量の変化を検出するタッチパネルと、前記表示面に配置され、ユーザによって操作されることで前記タッチパネルにおいて検出される前記静電容量を変化させる物理操作子と、前記物理操作子への操作を介し、前記静電容量の変化を伴う前記タッチパネルへの入力に応じて前記処理パラメータの種類及び当該処理パラメータに対応する前記アイコンを選択する機能選択部と、を備え、前記制御部は、前記物理操作子の操作に基づく前記静電容量の変化に応じて前記処理パラメータを変更し、前記物理操作子は、前記機能選択部において選択された処理パラメータに対応するユーザの操作を受け付ける音・映像処理装置である。
【０００７】
本発明の第二の態様は、処理パラメータに関連するアイコンを表示する表示面を有し、静電容量の変化を検出するタッチパネルと、前記表示面に配置され、ユーザによって操作されることで前記タッチパネルにおいて検出される前記静電容量を変化させる物理操作子と、前記物理操作子の操作に基づく前記静電容量の変化に応じて前記処理パラメータを変更する制御部と、前記物理操作子への操作を介し、前記静電容量の変化を伴う前記タッチパネルへの入力に応じて前記処理パラメータの種類及び当該処理パラメータに対応する前記アイコンを選択する機能選択部と、を備え、前記物理操作子は、前記機能選択部において選択された前記処理パラメータに対応するユーザの操作を受け付ける処理装置である。
【発明の効果】
【０００８】
本発明によれば、音・映像処理装置及び処理装置のユーザビリティを確保しながら、音・映像処理装置及び処理装置のコンパクト化及び低コスト化を図ることができる。
【図面の簡単な説明】
【０００９】
本発明の一実施形態に係る処理装置を示す正面図である。
図１の押しスイッチを示す断面図である。
図１の第一エンコーダを示す断面図である。

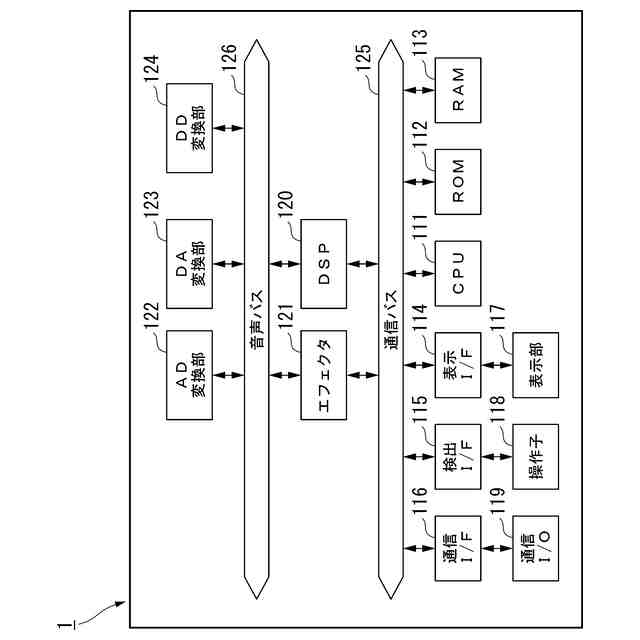

図１に示した処理装置のハードウェア構成例を示すブロック図である。

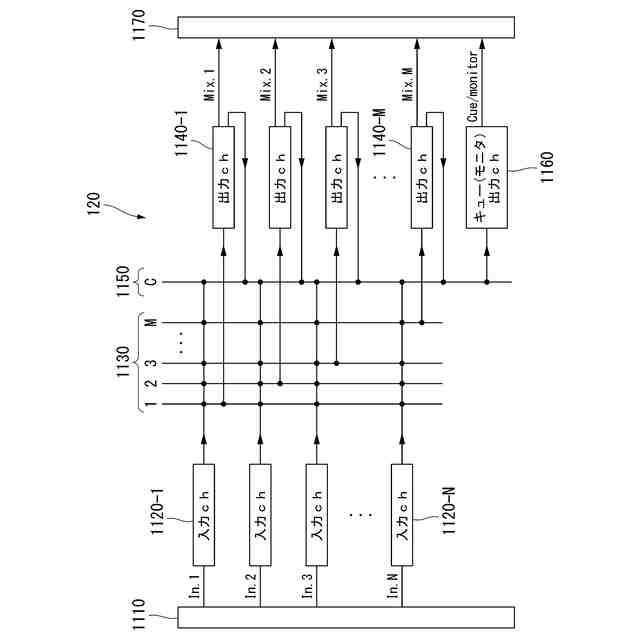

図４のＤＳＰにおいて実行される信号処理の機能構成を示す図である。

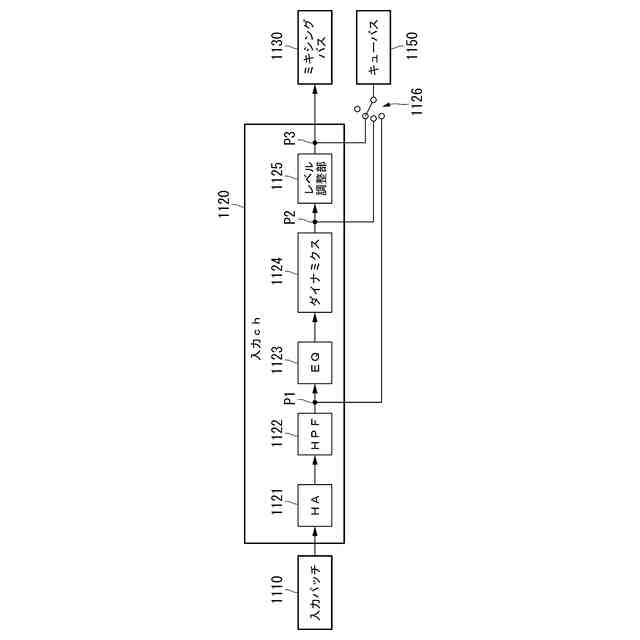

図５の入力ｃｈの構成をより詳細に示す図である。

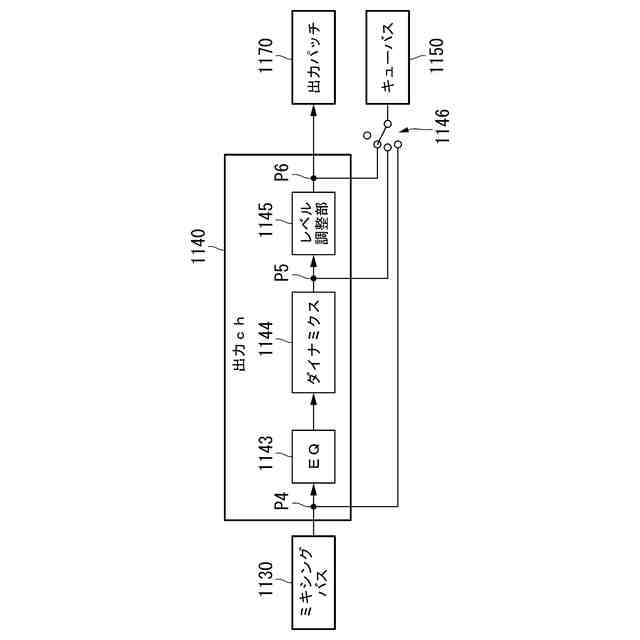

図５の出力ｃｈの構成をより詳細に示す図である。

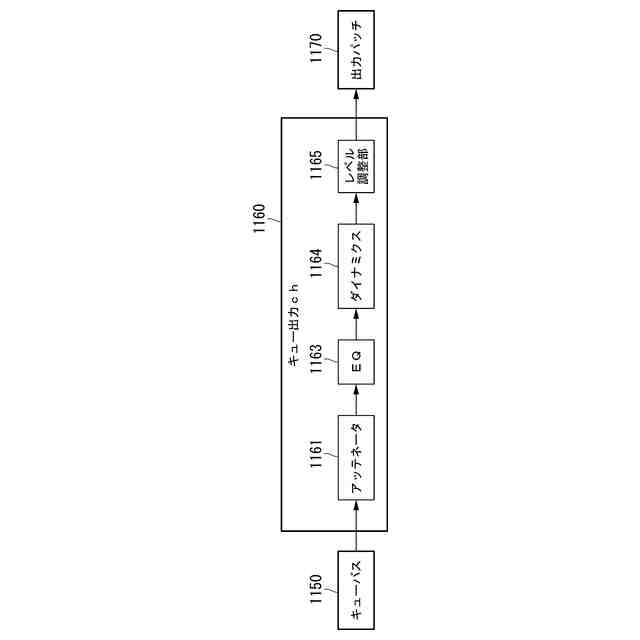

図５に示したキュー出力ｃｈの構成をより詳細に示す図である。

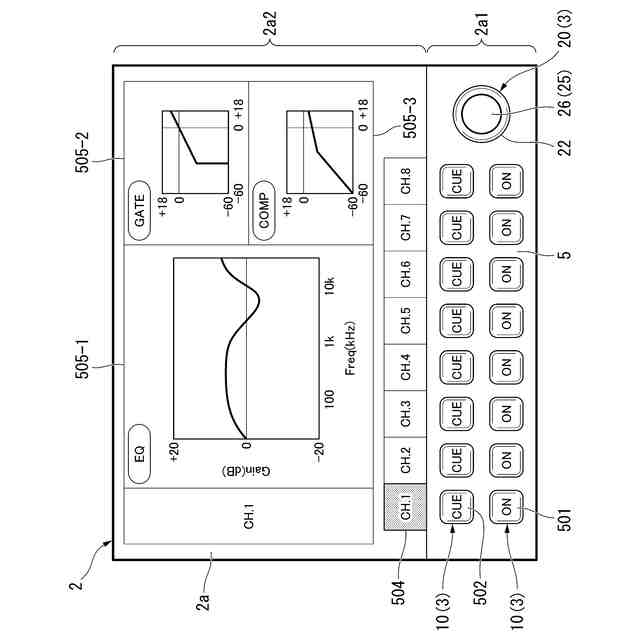

図１の処理装置における表示面の第一表示例を示す図である。
図１の処理装置にける表示面の第二表示例を示す図である。
図１，２の押しスイッチの動作に対応するアイコンの表示の変化について説明する図である。
図１，２の押しスイッチの動作に対応するアイコンの表示の変化について説明する図である。
図１，２の押しスイッチの動作に対応するアイコンの表示の変化について説明する図である。
図１，２の押しスイッチの動作に対応するアイコンの表示の変化について説明する図である。
図１，２の押しスイッチの動作に対応するアイコンの表示の変化について説明する図である。
本発明の他の実施形態に係る処理装置に備えるフェーダの要部を示す正面図である。
図１６のXVII－XVII線断面図である。
【発明を実施するための形態】
【００１０】
以下、図１～１５を参照して本発明の一実施形態について説明する。
本実施形態の処理装置は、入力された音響信号（音に関連する信号）に対して信号処理を実行した上で外部に出力する音処理装置である。図１に示すように、処理装置１は、タッチパネル２と、複数の物理操作子３，４と、を備える。
（【００１１】以降は省略されています）
