公開番号2025042063
公報種別公開特許公報(A)
公開日2025-03-27
出願番号2023148872
出願日2023-09-14
発明の名称信号処理受付方法、信号処理受付装置、およびプログラム
出願人ヤマハ株式会社
代理人弁理士法人楓国際特許事務所
主分類G06F 9/445 20180101AFI20250319BHJP(計算;計数)
要約【課題】利用者が処理の内容を自由に編集する場合でも信号処理エンジンのリソースを限界まで利用できる信号処理受付方法、信号処理受付装置及びプログラムを提供する。
【解決手段】信号処理エンジンが処理可能なリソースの許容値以下で信号処理ブロックを予め構成した固定コンフィグレーション及び信号処理エンジンにおけるリソースの消費量を予測し、前記許容値よりも所定量だけマージンを有する様に信号処理ブロックを編集されたフリーコンフィグレーションの何れかを反映する指示の信号処理ブロックを反映する信号処理受付方法であって、フリーコンフィグレーションの編集で、一時的に前記許容値を超える予測値まで信号処理ブロックの編集を受け付けた信号処理ブロックのリソースの消費量を信号処理エンジンに測定させ、前記許容値以下であれば、当該フリーコンフィグレーションにより編集された信号処理ブロックを固定コンフィグレーションとして出力する。

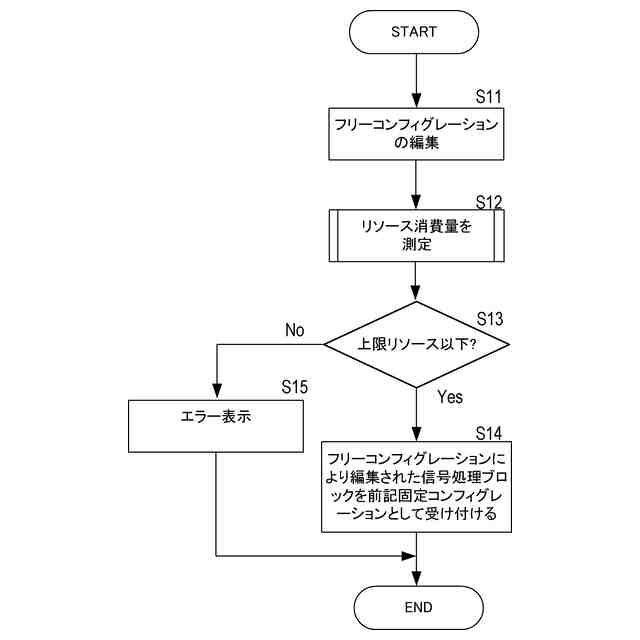

【選択図】図6
特許請求の範囲【請求項１】
信号処理エンジンが処理可能なリソースの許容値以下で信号処理ブロックを予め構成した固定コンフィグレーション、および
前記信号処理エンジンにおけるリソースの消費量を予測して、前記許容値よりも所定量だけマージンを有する様に信号処理ブロックの編集を受け付けたフリーコンフィグレーション、
のいずれかを反映する指示を受け付けて前記信号処理エンジンに前記信号処理ブロックを反映する信号処理受付方法であって、
前記フリーコンフィグレーションの編集において、一時的に前記許容値を超える予測値まで前記信号処理ブロックの編集を受け付けて、

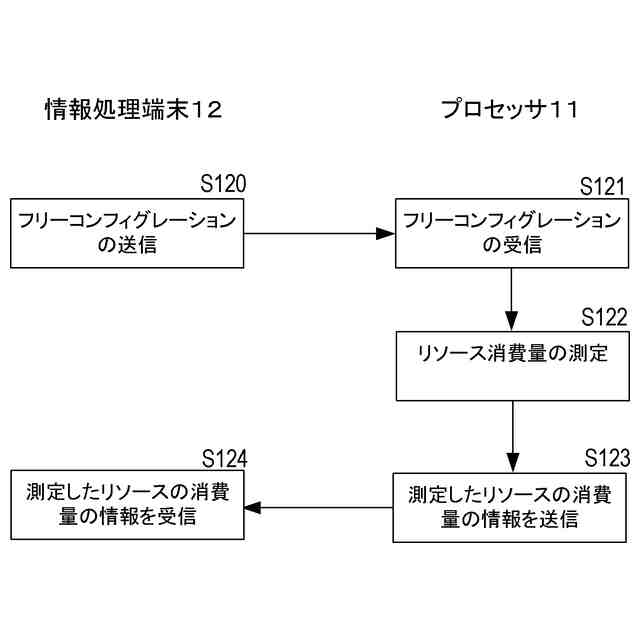

一時的に編集を受け付けた前記フリーコンフィグレーションの信号処理ブロックのリソースの消費量を前記信号処理エンジンに測定させ、
測定したリソースの消費量が前記許容値以下であれば、当該フリーコンフィグレーションにより編集された信号処理ブロックを前記固定コンフィグレーションとして出力する
信号処理受付方法。
続きを表示（約 1,800 文字）【請求項２】
前記信号処理エンジンとの非接続時に、前記フリーコンフィグレーションの編集を受け付けて、
前記信号処理エンジンに接続した時、前記フリーコンフィグレーションの信号処理ブロックを前記信号処理エンジンに反映する、
請求項１に記載の信号処理受付方法。
【請求項３】

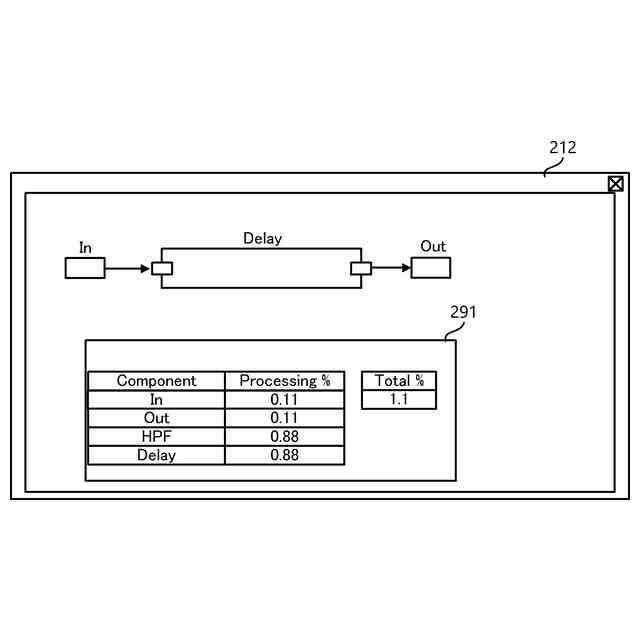

グラフィカルユーザインタフェースを介して前記フリーコンフィグレーションの編集を受け付けて、
前記グラフィカルユーザインタフェースは、前記信号処理ブロックのリソースの消費量を表示する、
請求項１または請求項２に記載の信号処理受付方法。
【請求項４】

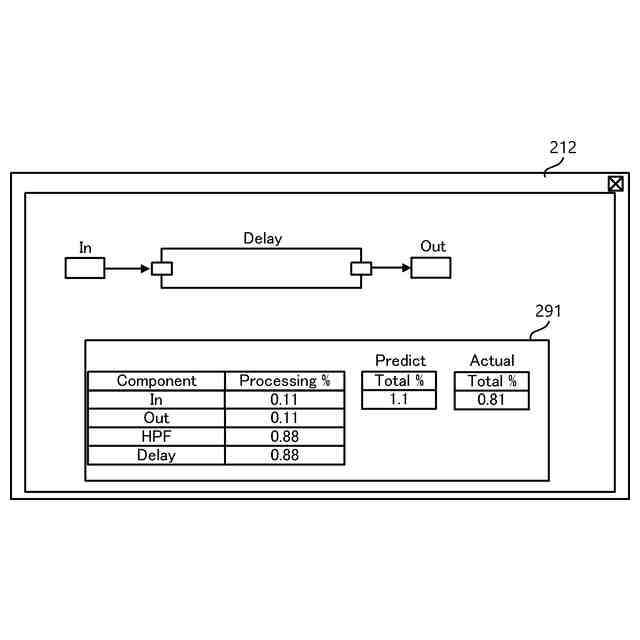

前記グラフィカルユーザインタフェースは、
前記編集を受け付ける時に前記信号処理ブロックのリソースの消費の予測値を表示し、
前記測定時に、当該測定結果に対応するリソースの消費の実測値を表示する、
請求項３に記載の信号処理受付方法。
【請求項５】
信号処理エンジンが処理可能なリソースの許容値以下で信号処理ブロックを予め構成した固定コンフィグレーション、および
前記信号処理エンジンにおけるリソースの消費量を予測して、前記許容値よりも所定量だけマージンを有する様に信号処理ブロックの編集を受け付けたフリーコンフィグレーション、
のいずれかを反映する指示を受け付けて前記信号処理エンジンに前記信号処理ブロックを反映する処理を行う制御部を備えた信号処理受付装置であって、
前記制御部は、
前記フリーコンフィグレーションの編集において、一時的に前記許容値を超える予測値まで前記信号処理ブロックの編集を受け付けて、
一時的に編集を受け付けた前記フリーコンフィグレーションの信号処理ブロックのリソースの消費量を前記信号処理エンジンに測定させ、
測定したリソースの消費量が前記許容値以下であれば、当該フリーコンフィグレーションにより編集された信号処理ブロックを前記固定コンフィグレーションとして出力する、
信号処理受付装置。
【請求項６】
前記制御部は、
前記信号処理エンジンとの非接続時に、前記フリーコンフィグレーションの編集を受け付けて、
前記信号処理エンジンに接続した時、前記フリーコンフィグレーションの信号処理ブロックを前記信号処理エンジンに反映する、
請求項５に記載の信号処理受付装置。
【請求項７】
前記制御部は、
グラフィカルユーザインタフェースを介して前記フリーコンフィグレーションの編集を受け付けて、
前記グラフィカルユーザインタフェースは、前記信号処理ブロックのリソースの消費量を表示する、
請求項５または請求項６に記載の信号処理受付装置。
【請求項８】
前記グラフィカルユーザインタフェースは、
前記編集を受け付ける時に前記信号処理ブロックのリソースの消費の予測値を表示し、
前記測定時に、当該測定結果に対応するリソースの消費の実測値を表示する、
請求項７に記載の信号処理受付装置。
【請求項９】
信号処理エンジンが処理可能なリソースの許容値以下で信号処理ブロックを予め構成した固定コンフィグレーション、および
前記信号処理エンジンにおけるリソースの消費量を予測して、前記許容値よりも所定量だけマージンを有する様に信号処理ブロックの編集を受け付けたフリーコンフィグレーション、
のいずれかを反映する指示を受け付けて前記信号処理エンジンに前記信号処理ブロックを反映する処理を情報処理装置に実行させるプログラムであって、
前記フリーコンフィグレーションの編集において、一時的に前記許容値を超える予測値まで前記信号処理ブロックの編集を受け付けて、
一時的に編集を受け付けた前記フリーコンフィグレーションの信号処理ブロックのリソースの消費量を前記信号処理エンジンに測定させ、
測定したリソースの消費量が前記許容値以下であれば、当該フリーコンフィグレーションにより編集された信号処理ブロックを前記固定コンフィグレーションとして出力する、
処理を情報処理装置に実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
この発明の一実施形態は、信号処理受付方法、信号処理受付装置、およびプログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には以下の構成が開示されている。
【０００３】
上位プログラムが例えばある動作プログラムや係数パラメータを選択すると、パソコンＡはＢＩＯＳの指示の下に上位プログラム内の動作プログラムや係数パラメータをインタフェース部１９へ出力する。インタフェース部１９は動作プログラムや係数パラメータをＤＳＰ２５へ出力する。ＤＳＰ２５は、例えばＣＤドライブ２１からのデジタルオーディオ信号に対してパソコンＡからの動作プログラムや係数パラメータで加工処理して出力する。従って、パソコンＡで走らせる上位プログラムによってＤＳＰ２５のオーディオ加工処理を制御できる。
【先行技術文献】
【特許文献】
【０００４】
特開平４－３２８７９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１には信号処理エンジンのリソースを考慮する記載はない。
【０００６】
信号処理エンジンのリソースには限りがある。リソースの消費量は、信号処理の内容を示すコンフィグレーションに応じて変化する。例えば、信号処理エンジンのメーカ等により予め用意される固定コンフィグレーションは、該メーカ等により信号処理ブロックのリソースの消費量を測定して、信号処理エンジンのリソースの限界まで利用可能な様に構成されている。
【０００７】
しかし、特許文献１のように利用者が信号処理の内容を自由に編集するフリーコンフィグレーションの場合には、リソースの消費量を予測して信号処理エンジンのリソースの限界まで利用可能な様に構成することは困難である。
【０００８】
そこで、この発明の一実施形態は、利用者が処理の内容を自由に編集する場合でも信号処理エンジンのリソースの限界まで利用可能に構成することができる信号処理受付方法、信号処理受付装置、およびプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００９】
信号処理受付方法は、信号処理エンジンが処理可能なリソースの許容値以下で信号処理ブロックを予め構成した固定コンフィグレーション、および前記信号処理エンジンにおけるリソースの消費量を予測して、前記許容値よりも所定量だけマージンを有する様に信号処理ブロックの編集を受け付けたフリーコンフィグレーション、のいずれかの反映指示を受け付けて前記信号処理エンジンに前記信号処理ブロックを反映する信号処理受付方法であって、前記フリーコンフィグレーションの編集において、一時的に前記許容値を超える予測値まで前記信号処理ブロックの編集を受け付けて、一時的に編集を受け付けた前記フリーコンフィグレーションの信号処理ブロックのリソースの消費量を前記信号処理エンジンに測定させ、測定したリソースの消費量が前記許容値以下であれば、当該フリーコンフィグレーションにより編集された信号処理ブロックを前記固定コンフィグレーションとして出力する。
【発明の効果】
【００１０】
この発明の一実施形態は、利用者が処理の内容を自由に編集する場合でも信号処理エンジンのリソースの限界まで利用可能に構成することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
