発明の名称スピーカー装置、及び車両
出願人ヤマハ株式会社
代理人弁理士法人旺知国際特許事務所
主分類H04R 1/02 20060101AFI20250408BHJP(電気通信技術)
要約【課題】スピーカーユニットから取付対象部材への振動の伝達が抑制可能なスピーカー装置を提供する。
【解決手段】スピーカー装置は、スピーカーユニットと、スピーカーユニットと、取付対象部材または取付対象部材に取り付けられる取付部材のいずれか一方とを接続するバネ部材と、を備え、スピーカーユニットの中心軸方向におけるバネ部材のバネ定数k1は、中心軸方向に垂直な方向におけるバネ部材のバネ定数k2よりも低い。
【選択図】図2
特許請求の範囲【請求項１】
スピーカーユニットと、
前記スピーカーユニットと、取付対象部材または前記取付対象部材に取り付けられる取付部材のいずれか一方とを接続するバネ部材と、
を備え、
前記スピーカーユニットの中心軸方向における前記バネ部材のバネ定数ｋ１は、前記中心軸方向に垂直な方向における前記バネ部材のバネ定数ｋ２よりも低い、
スピーカー装置。
続きを表示（約 420 文字）【請求項２】
前記バネ部材は、前記スピーカーユニットの中心軸方向に沿う方向を厚さ方向とする板形状である、
請求項１に記載のスピーカー装置。
【請求項３】
前記スピーカーユニットの中心軸方向における前記バネ部材のバネ定数ｋ１、及び前記スピーカーユニットの質量ｍ又は前記スピーカーユニットと前記バネ部材との合算の質量ｍ１に基づく共振周波数ｆｃは、前記スピーカーユニットの出力音声帯域より低い、
請求項１又は２に記載のスピーカー装置。
【請求項４】
前記共振周波数ｆｃは、前記スピーカーユニットの最低共振周波数ｆ
０
未満である、
請求項３に記載のスピーカー装置。
【請求項５】
請求項１～４のいずれか一項に記載のスピーカー装置と、
開口部が形成されたパネル部材と、を備え、
前記スピーカー装置が前記開口部に保持される、
車両。

発明の詳細な説明【技術分野】
【０００１】
本開示は、スピーカー装置、及び車両に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
内箱及び外箱を備えたスピーカーにおいて、内箱と外箱との間にコイル状のバネ部材を介在させたものがある（例えば、特許文献１参照）。また、スピーカーユニットの放音面の周囲にシール材及び封止材が配置されたスピーカーがある。このスピーカーは、ドアトリムに設けられた面部材に対して、シール部材及び封止材を介して取り付けられている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６４２４９６３号明細書
特開平１０－２１０５８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
スピーカーフレームが取り付けられる取付対象部材に対して、スピーカーの振動がスピーカーフレームを介して伝達されることがある。そのため、取付対象部材が共振したり、びびりによる異音が発生したりするおそれがある。本開示は、スピーカーユニットの振動がスピーカーフレームから、取付対象部材に伝達されることを抑制する。
【課題を解決するための手段】
【０００５】
本開示のスピーカー装置は、スピーカーユニットと、前記スピーカーユニットと、取付対象部材または前記取付対象部材に取り付けられる取付部材のいずれか一方とを接続するバネ部材と、を備え、前記スピーカーユニットの中心軸方向における前記バネ部材のバネ定数ｋ１は、前記中心軸方向に垂直な方向における前記バネ部材のバネ定数ｋ２よりも低い。
【０００６】
本開示の車両は、上記のスピーカー装置と、開口部が形成されたパネル部材と、を備え、前記スピーカー装置が前記開口部に保持される。
【図面の簡単な説明】
【０００７】

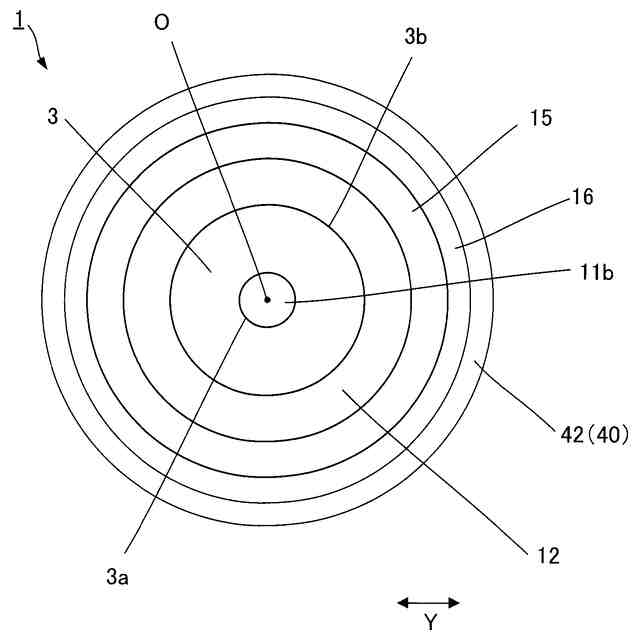

実施形態に係るスピーカー装置の正面図である。

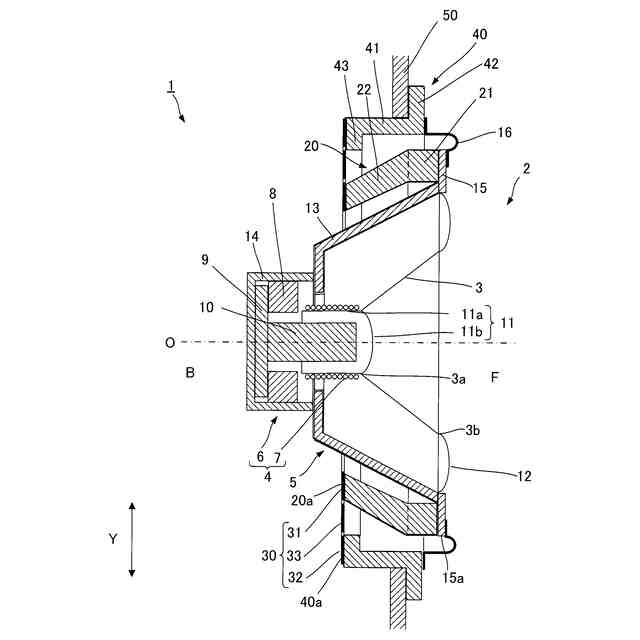

スピーカー装置の断面図である。

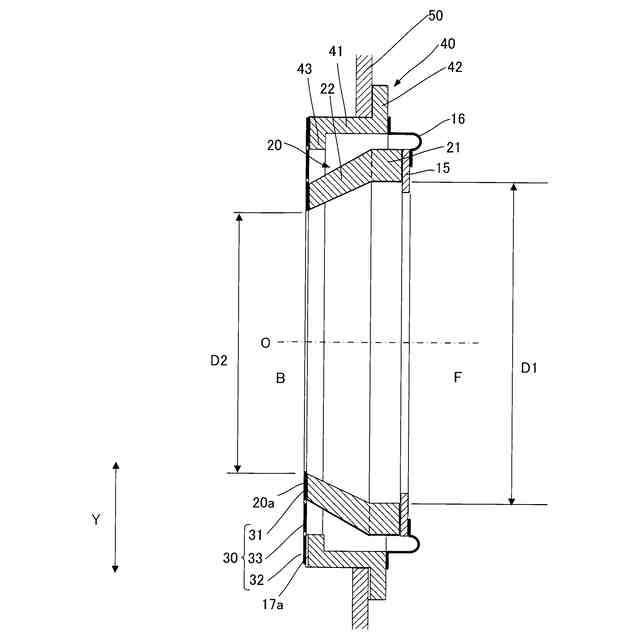

中間フレームを示す断面図である。
バネ部材を示す斜視図である。

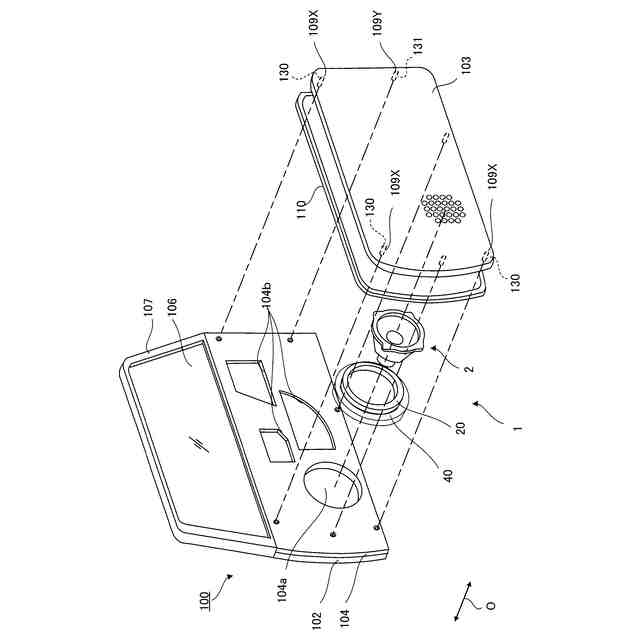

スピーカー装置を備えた車両用ドアを示す分解斜視図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について図面を参照して説明する。なお、図面において各部の寸法及び縮尺は実際のものと適宜に異ならせてある。また、以下に記載する実施形態は、本開示の好適な具体例である。このため、本実施形態には、技術的に好ましい種々の限定が付されている。しかし、本開示の範囲は、以下の説明において特に本開示を限定する旨の記載がない限り、これらの形態に限られるものではない。
【０００９】
図１は、実施形態に係るスピーカー装置１の正面図である。図２は、スピーカー装置１の断面図である。図１及び図２に示されるスピーカー装置１は、例えば、図５に示されるように、自動車等の車両に搭載される車載用のスピーカー装置として使用される。
【００１０】
スピーカー装置１は、例えば、取付対象部材５０であるインナパネルを介して、車両のドアに取り付けられてもよい。なお、スピーカー装置１の用途は、車載用に限定されず、他の用途でもよい。スピーカー装置１が取り付けられる取付対象部材５０は、インナパネルに限定されない。取付対象部材５０は、ドアトリムなどその他の部材でもよい。取付対象部材５０には、スピーカー装置１が保持される開口部が形成される。例えば、後述する取付部材４０を介して、スピーカー装置１が、開口部を取り囲む周縁部に固定される。
（【００１１】以降は省略されています）
