特許ウォッチ

公開番号2025044402
公報種別公開特許公報(A)
公開日2025-04-02
出願番号2023151955
出願日2023-09-20
発明の名称プロテクタおよびプロテクタ付配線部材
出願人住友電装株式会社,スズキ株式会社
代理人個人,個人,個人,個人
主分類H02G 3/04 20060101AFI20250326BHJP(電力の発電,変換,配電)
要約【課題】プロテクタに対する配線部材の経路のばらつきを抑制することを目的とする。
【解決手段】プロテクタ30は、第1配線部材20と第2配線部材22とを収容するプロテクタ本体32と、配線部材とを固定するための固定片40とを備える。プロテクタ本体32は、開口を有し、固定片は、それぞれ開口でプロテクタ本体に連なる第1支持片42と第2支持片44とを有する。固定片40に、配線部材を結束固定する結束部材60を位置決めする位置決め凹部42g、44gが形成されている。第2支持片は、第1支持片の側縁から第1支持片に対して交差する方向に延出している。プロテクタは、第2支持片から離れる側への第1支持片の延長上に位置し、第1支持片の内面から突出する配線スペース規制用突出部46をさらに備える。
【選択図】図5
特許請求の範囲【請求項１】
第１配線部材と第２配線部材とを収容するプロテクタ本体と、
前記第１配線部材と前記第２配線部材とを固定するための固定片と、
を備え、
前記プロテクタ本体は、前記プロテクタ本体内の前記第１配線部材と前記第２配線部材とを外側に延出させる開口を有し、
前記固定片は、それぞれ前記開口で前記プロテクタ本体に連なる第１支持片と第２支持片とを有し、
前記固定片に、前記第１配線部材と前記第２配線部材とを結束固定する結束部材を位置決めする位置決め凹部が形成され、
前記第２支持片は、前記第１支持片の側縁から前記第１支持片に対して交差する方向に延出しており、
前記第２支持片から離れる側への前記第１支持片の延長上に位置し、前記第１支持片の内面から突出する配線スペース規制用突出部をさらに備える、プロテクタ。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載のプロテクタであって、
前記配線スペース規制用突出部は、前記第１支持片の内面から前記第１支持片に対して交差する内側方向に延びる第１規制面と、前記第１規制面の端縁から前記第１規制面に対して曲って前記第２支持片とは反対側に延びる第２規制面とを有する、プロテクタ。
【請求項３】
請求項２に記載のプロテクタであって、
前記配線スペース規制用突出部のうち前記第２規制面から前記プロテクタ本体の外側に向けて延びる案内片をさらに備えるプロテクタ。
【請求項４】
請求項３に記載のプロテクタであって、
前記案内片は、前記プロテクタ本体から出て前記第２支持片とは反対側に曲っている、プロテクタ。
【請求項５】
請求項４に記載のプロテクタであって、
前記開口から前記プロテクタ本体の外側に延出する延長側壁をさらに備え、
前記延長側壁は、前記第２支持片に対して間隔をあけた位置で、前記案内片の側縁に連なっており、
前記案内片または前記延長側壁が、前記第２配線部材を結束固定するための結束部材を位置決めするための外側位置決め凹部を有する、プロテクタ。
【請求項６】
請求項２から請求項５のいずれか１項に記載のプロテクタであって、
前記プロテクタ本体は、前記第２規制面に対して凹む内面を有する、プロテクタ。
【請求項７】
請求項２から請求項５のいずれか１項に記載のプロテクタであって、
前記位置決め凹部は、前記第１支持片から前記配線スペース規制用突出部に至るバンド通過スリットを含む、プロテクタ。
【請求項８】
請求項７に記載のプロテクタであって、
前記バンド通過スリットは、前記第１支持片と前記第２支持片とがなすコーナー部分の内側に向けて押込まれた前記第１配線部材と前記第２配線部材との共通接線上の位置または前記共通接線よりも前記第２支持片寄りの位置に延びている、プロテクタ。
【請求項９】
請求項７に記載のプロテクタであって、
前記バンド通過スリットは、前記第２規制面に延びている、プロテクタ。
【請求項１０】
請求項１から請求項５のいずれか１項に記載のプロテクタと、
前記プロテクタ本体に収容されると共に前記開口から外側に延出する第１配線部材と、
前記プロテクタ本体に収容されると共に前記開口から外側に延出する第２配線部材と、
前記第１配線部材と第２配線部材とを前記固定片に結束固定する結束部材と、
を備え、
前記第１配線部材が前記第２配線部材よりも前記第１支持片と前記第２支持片とがなすコーナー部分の近くに配置された状態で、前記第１配線部材と前記第２配線部材とが前記第１支持片の内側に配置され、
前記第２配線部材が、前記第２支持片と前記配線スペース規制用突出部との間で、配線スペースが制約された状態で、前記第１配線部材と前記第２配線部材とが前記結束部材によって前記固定片に結束されている、プロテクタ付配線部材。

発明の詳細な説明【技術分野】
【０００１】
本開示は、プロテクタおよびプロテクタ付配線部材に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１は、ワイヤーハーネスを収容可能な基部と、基部の第１方向の端部につながっている突出部とを備えるプロテクタを開示している。突出部の横断面は、全体としてＬ字状とされている。突出部およびワイヤーハーネスを結束部材で結束することによって、ワイヤーハーネスが突出部に固定される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－０１４７８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
プロテクタに対して配線部材の経路のばらつきをなくすことが望まれている。
【０００５】
そこで、本開示は、プロテクタに対する配線部材の経路のばらつきを抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のプロテクタは、第１配線部材と第２配線部材とを収容するプロテクタ本体と、前記第１配線部材と前記第２配線部材とを固定するための固定片と、を備え、前記プロテクタ本体は、前記プロテクタ本体内の前記第１配線部材と前記第２配線部材とを外側に延出させる開口を有し、前記固定片は、それぞれ前記開口で前記プロテクタ本体に連なる第１支持片と第２支持片とを有し、前記固定片に、前記第１配線部材と前記第２配線部材とを結束固定する結束部材を位置決めする位置決め凹部が形成され、前記第２支持片は、前記第１支持片の側縁から前記第１支持片に対して交差する方向に延出しており、前記第２支持片から離れる側への前記第１支持片の延長上に位置し、前記第１支持片の内面から突出する配線スペース規制用突出部をさらに備えるプロテクタである。
【０００７】
また、本開示のプロテクタ付配線部材は、上記プロテクタと、前記プロテクタ本体に収容されると共に前記開口から外側に延出する第１配線部材と、前記プロテクタ本体に収容されると共に前記開口から外側に延出する第２配線部材と、前記第１配線部材と第２配線部材とを前記固定片に結束固定する結束部材と、を備え、前記第１配線部材が前記第２配線部材よりも前記第１支持片と前記第２支持片とがなすコーナー部分の近くに配置された状態で、前記第１配線部材と前記第２配線部材とが前記第１支持片の内側に配置され、前記第２配線部材が、前記第２支持片と前記配線スペース規制用突出部との間で、配線スペースが制約された状態で、前記第１配線部材と前記第２配線部材とが前記結束部材によって前記固定片に結束されている、プロテクタ付配線部材である。
【発明の効果】
【０００８】
本開示によれば、プロテクタに対する配線部材の経路のばらつきが抑制される。
【図面の簡単な説明】
【０００９】
図１は実施形態に係るプロテクタ付配線部材を示す斜視図である。

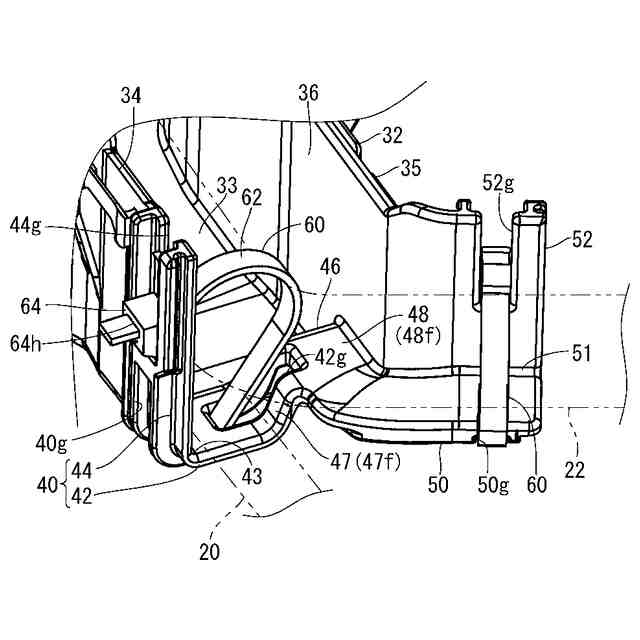

図２はプロテクタの一方側端部を示す斜視図である。

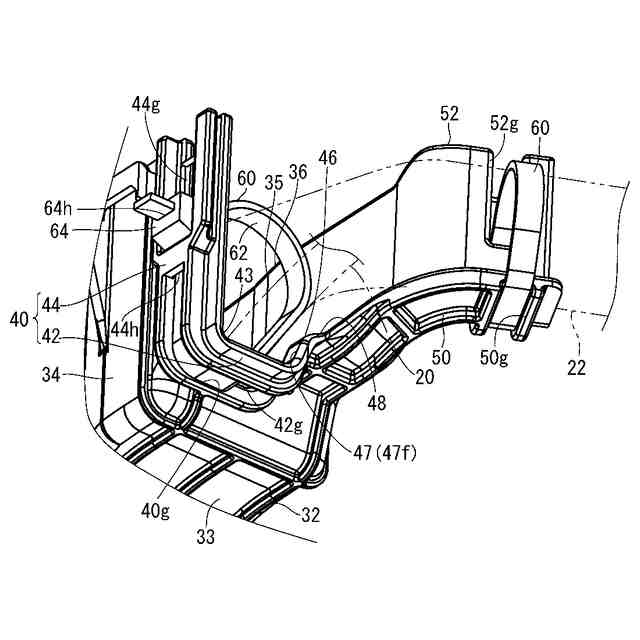

図３はプロテクタの一方側端部を示す斜視図である。

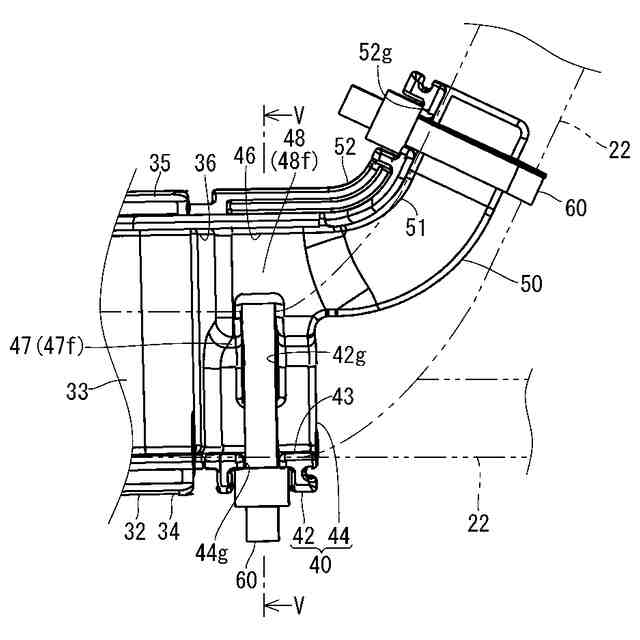

図４はプロテクタの一方側端部を示す平面図である。

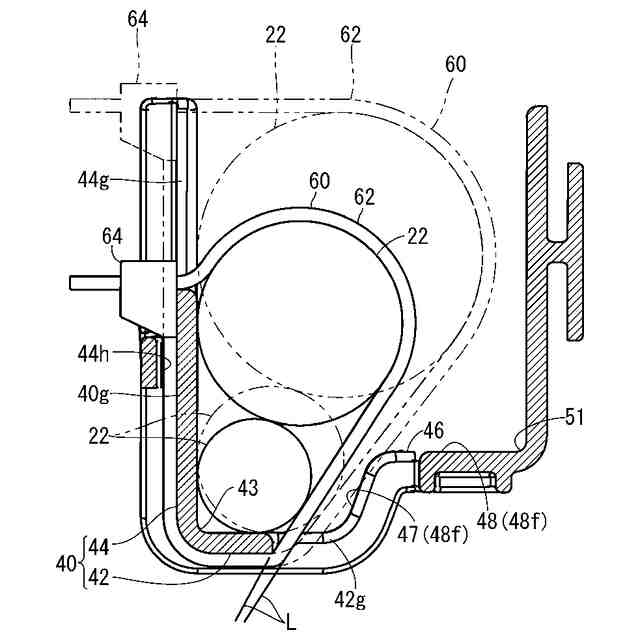

図５は図４のＶ－Ｖ線端面図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
（【００１１】以降は省略されています）
