公開番号2025065521
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025022155,2021158901
出願日2025-02-14,2021-09-29
発明の名称コネクタ
出願人住友電装株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 13/7193 20110101AFI20250410BHJP(基本的電気素子)
要約【課題】フェライトコア内に端子金具を安定して配置させる。
【解決手段】コネクタ10は、ハウジング11と、フェライトコア12と、端子金具13と、を備える。フェライトコア12は、フェライトコア12を貫通する第1孔部80を有する。ハウジング11は、フェライトコア12を収容する収容部20と、収容部20に収容されたフェライトコア12の第1孔部80の前方に配置される第2孔部30と、を有する。端子金具13は、第1孔部80内から第2孔部30内に亘って配置される筒部70を有する。第2孔部30の内周面30Aと筒部の外周面とのうち少なくとも一方には、他方と接触して筒部70を第2孔部30内に保持する凸部(例えば第2凸部31)が設けられている。
【選択図】図9
特許請求の範囲【請求項１】
ハウジングと、フェライトコアと、端子金具と、を備え、
前記フェライトコアは、前記フェライトコアを貫通する第１孔部を有し、
前記ハウジングは、前記フェライトコアを収容する収容部と、前記収容部に収容された前記フェライトコアの前記第１孔部の前方に配置される第２孔部と、を有し、
前記端子金具は、前記第１孔部内から前記第２孔部内に亘って配置される筒部を有し、
前記第２孔部の内周面と前記筒部の外周面とのうち少なくとも一方には、他方と接触して前記筒部を前記第２孔部内に保持する凸部が設けられており、
前記ハウジングは、前記第２孔部内に配置された前記筒部を前記ハウジングの外部に露出させる開口部を有する
コネクタ。
続きを表示（約 200 文字）【請求項２】
前記ハウジングは、外側に撓み変形可能な撓み部を有し、
前記撓み部は、前記凸部が前記他方と接触した状態で、前記筒部を押圧して前記第２孔部内に保持する
請求項１に記載のコネクタ。
【請求項３】
前記凸部は、前記第２孔部の内周面と前記筒部の外周面とのうち、前記第２孔部の内周面のみから突出している
請求項１又は請求項２のいずれか一項に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、フェライトコア（電気部品）を備えるコネクタが開示されている。このフェライトコアは、ハウジング（コネクタハウジング）の収納部に収納される。フェライトコアには、貫通孔が設けられており、貫通孔には、端子金具（ソケットコンタクト）が挿入される。その後、蓋がハウジングに係止されることで、フェライトコア及び端子金具の後方への抜けが防止される。なお、フェライトコアを備えるコネクタは、特許文献２にも開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－４４６４３号公報
特開２００７－８７６８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の構成では、端子金具が貫通孔内で保持されていないため、蓋がハウジングに取り付けられる前の段階において、端子金具が後方へ抜けやすいという問題がある。また、蓋が取り付けられた後においても、端子金具が、貫通孔内でがたつくおそれがある。
【０００５】
そこで、本開示は、フェライトコア内に端子金具を安定して配置させることが可能な技術を提供する。
【課題を解決するための手段】
【０００６】
本開示のコネクタは、ハウジングと、フェライトコアと、端子金具と、を備え、前記フェライトコアは、前記フェライトコアを貫通する第１孔部を有し、前記ハウジングは、前記フェライトコアを収容する収容部と、前記収容部に収容された前記フェライトコアの前記第１孔部の前方に配置される第２孔部と、を有し、前記端子金具は、前記第１孔部内から前記第２孔部内に亘って配置される筒部を有し、前記第２孔部の内周面と前記筒部の外周面とのうち少なくとも一方には、他方と接触して前記筒部を前記第２孔部内に保持する凸部が設けられている。
【発明の効果】
【０００７】
本開示によれば、フェライトコア内に端子金具を安定して配置させることができる。
【図面の簡単な説明】
【０００８】

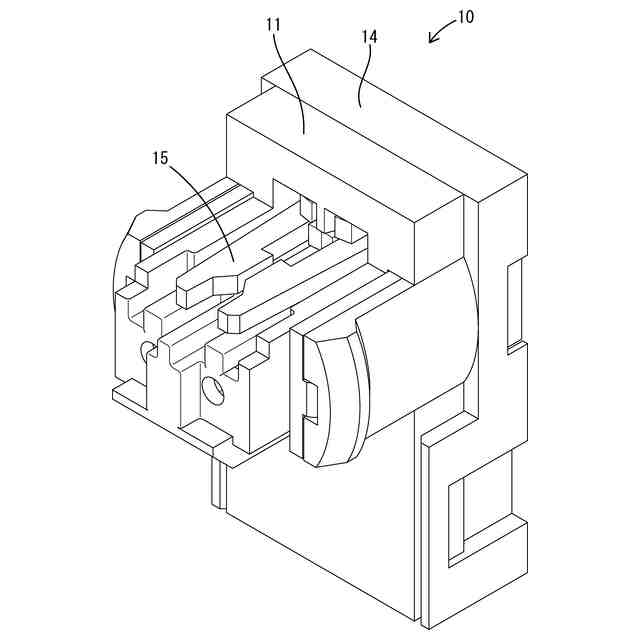

図１は、実施形態１のコネクタの斜視図である。

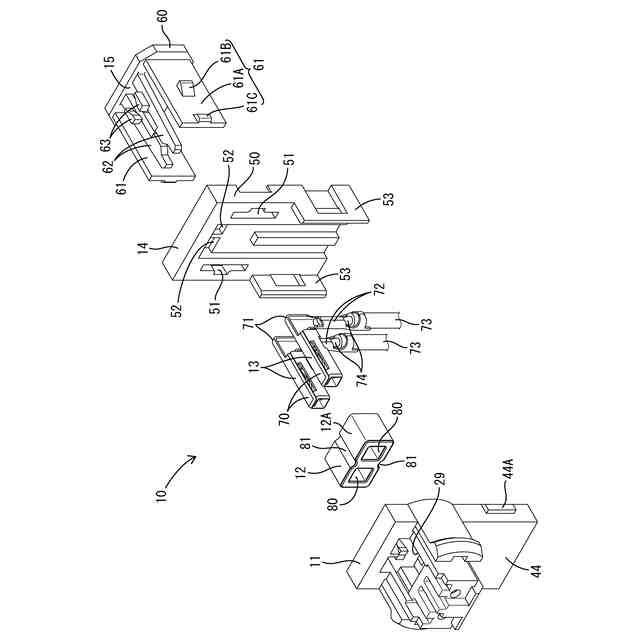

図２は、実施形態１のコネクタの分解斜視図である。

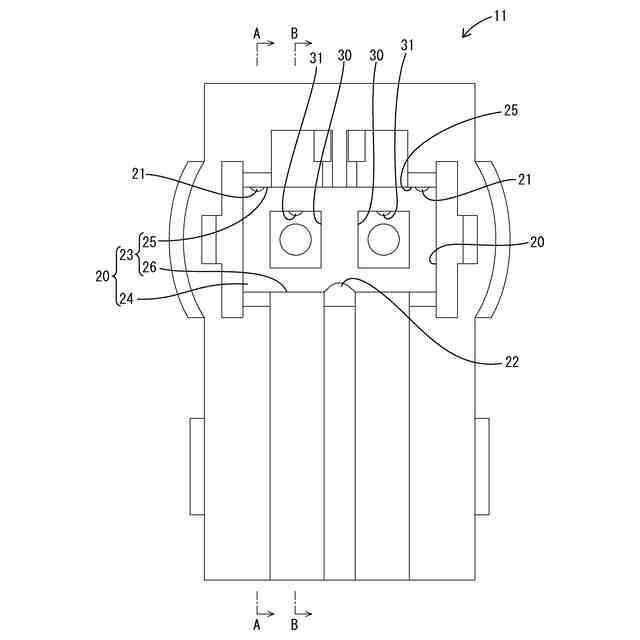

図３は、ハウジングの背面図である。

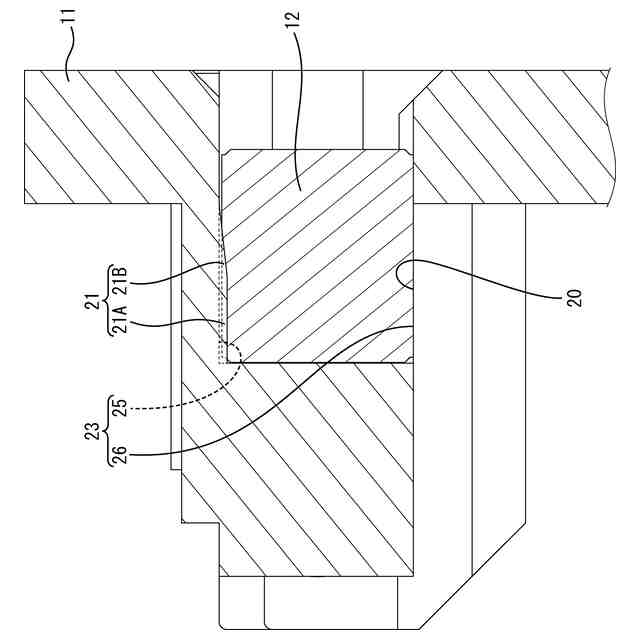

図４は、図３のＡ－Ａ線で切断した切断面において、収容部にフェライトコアが収容される途中の状態をあらわした断面図である。

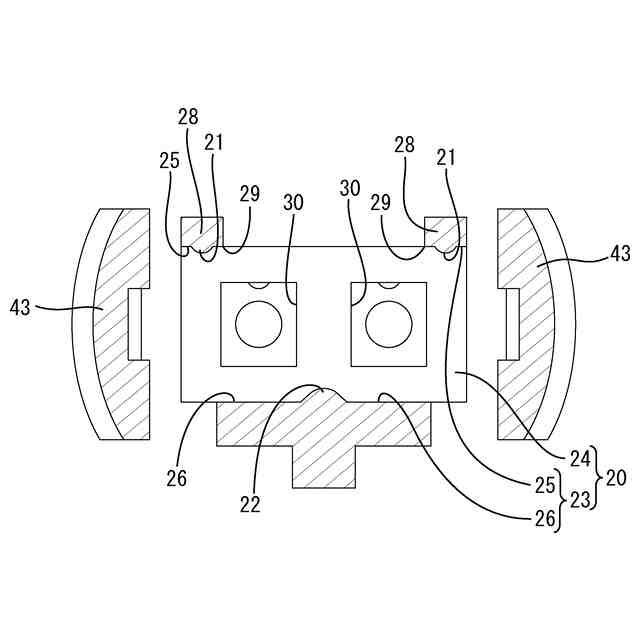

図５は、図４のＣ－Ｃ線断面図である。
図６は、図３のＡ－Ａ線で切断した切断面において、収容部にフェライトコアが収容された状態をあらわした断面図である。

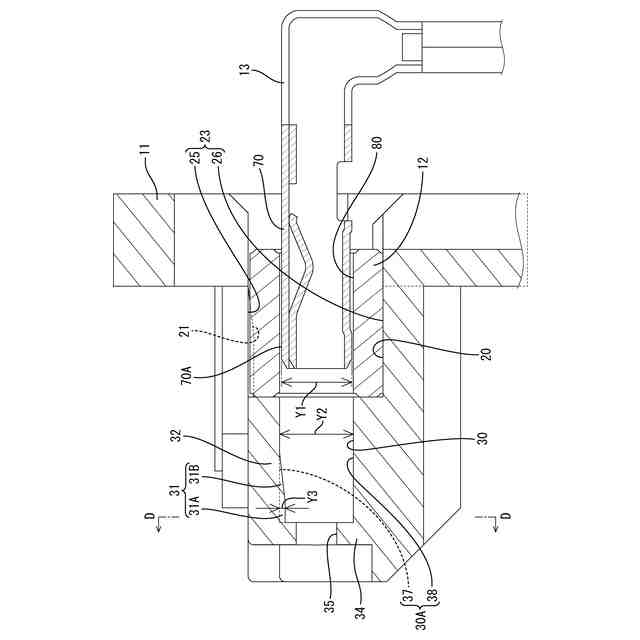

図７は、図３のＢ－Ｂ線で切断した切断面において、第１孔部及び第２孔部からなるキャビティ内に端子金具が挿入される途中の状態をあらわした断面図である。

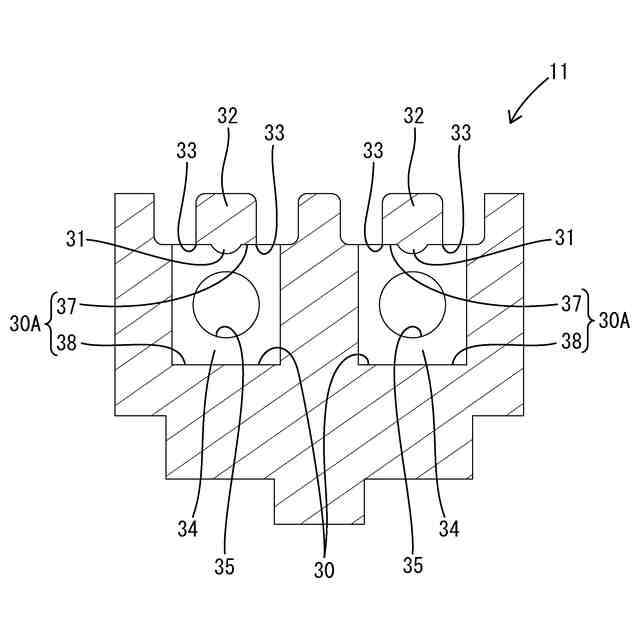

図８は、図７のＤ－Ｄ線断面図である。

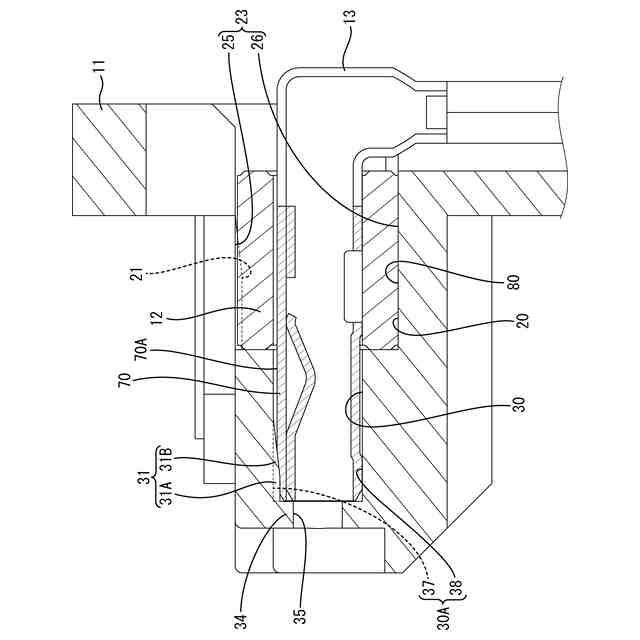

図９は、図３のＢ－Ｂ線で切断した切断面において、第１孔部及び第２孔部からなるキャビティ内に端子金具が挿入された状態をあらわした断面図である。
図１０は、ハウジングにフェライトコア及び端子金具が組み付けられた状態の平面図である。
図１１は、ハウジングにフェライトコア及び端子金具が組み付けられた状態の背面図である。
図１２は、ハウジングにフェライトコア、端子金具及びカバー部材が組み付けられた状態の斜視図である。
図１３は、図１１のＥ－Ｅ線で切断した切断面において、ハウジングに検知部材が仮係止された状態をあらわした断面図である。
図１４は、コネクタが相手側コネクタに嵌合された状態の側断面図である。
図１５は、図１４のＦ－Ｆ線断面図である。
図１６は、図１４のＧ－Ｇ線断面図である。
図１７は、図１４のＨ－Ｈ線断面図である。
図１８は、他の実施形態の図３相当図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示のコネクタは、
（１）ハウジングと、フェライトコアと、端子金具と、を備え、前記フェライトコアは、前記フェライトコアを貫通する第１孔部を有し、前記ハウジングは、前記フェライトコアを収容する収容部と、前記収容部に収容された前記フェライトコアの前記第１孔部の前方に配置される第２孔部と、を有し、前記端子金具は、前記第１孔部内から前記第２孔部内に亘って配置される筒部を有し、前記第２孔部の内周面と前記筒部の外周面とのうち少なくとも一方には、他方と接触して前記筒部を前記第２孔部内に保持する凸部が設けられている。
【００１０】
上記コネクタによれば、端子金具の筒部が第２孔部内で保持されるため、端子金具をフェライトコア内に安定して配置させることができる。
（【００１１】以降は省略されています）
