発明の名称雌端子および端子ユニット
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類H01R 13/11 20060101AFI20250415BHJP(基本的電気素子)
要約【課題】筒状接続部の中心軸と柱状接続部の中心軸との位置合わせを容易に行うことができる雌端子を提供する。
【解決手段】雌端子31は、周壁40に設けられた筒状部41と、筒状部41に対向するように周壁50に設けられた筒状部51と、筒状部41と筒状部51とにより構成される筒状接続部60と、を備える。筒状接続部60は、雄端子200の柱状接続部201が第3方向Z1に沿って内部に挿入されるとともに、柱状接続部201が電気的に接続される部分である。筒状部41および筒状部51の両方は、筒状接続部60の軸方向の第1端部に設けられるとともに柱状接続部201を筒状接続部60の内部に誘い込む誘い込み部61を有する。誘い込み部61の内周面は、第1端部における筒状接続部60の第1開口端に向かうに連れて、筒状接続部60の径方向外方に向かって傾斜する傾斜面63に形成されている。
【選択図】図8
特許請求の範囲【請求項１】
第１方向に沿って延びる第１周壁と、
前記第１方向に沿って延びるとともに、前記第１方向と直交する第２方向において前記第１周壁に対向する第２周壁と、
前記第１周壁に設けられた第１筒状部と、
前記第１筒状部に対向するように前記第２周壁に設けられた第２筒状部と、
前記第１筒状部と前記第２筒状部とにより構成される筒状接続部と、を備え、
前記筒状接続部の軸方向は、前記第１方向および前記第２方向の両方と交差する第３方向に沿って延びており、
前記筒状接続部は、雄端子の柱状接続部が前記第３方向に沿って内部に挿入されるとともに、前記柱状接続部が電気的に接続される部分であり、
前記第１筒状部および前記第２筒状部の両方は、前記軸方向の第１端部に設けられるとともに前記柱状接続部を前記筒状接続部の内部に誘い込む第１誘い込み部を有し、
前記第１誘い込み部の内周面は、前記第１端部における前記筒状接続部の第１開口端に向かうに連れて、前記筒状接続部の径方向外方に向かって傾斜する第１傾斜面に形成されている、雌端子。
続きを表示（約 1,300 文字）【請求項２】
前記第１誘い込み部は、前記第１誘い込み部を除く前記筒状接続部の外周面よりも外方に突出するように形成されており、
前記第１誘い込み部の厚さは、前記第１誘い込み部を除く前記筒状接続部の厚さと等しい、請求項１に記載の雌端子。
【請求項３】
前記第１筒状部および前記第２筒状部の両方は、前記軸方向の第２端部に設けられるとともに前記柱状接続部を前記筒状接続部の内部に誘い込む第２誘い込み部を有し、
前記第２誘い込み部の内周面は、前記第２端部における前記筒状接続部の第２開口端に向かうに連れて、前記筒状接続部の径方向外方に向かって傾斜する第２傾斜面に形成されている、請求項１に記載の雌端子。
【請求項４】
前記第１筒状部は、前記軸方向に分割された複数の分割筒状部を有し、
前記複数の分割筒状部の各々は、前記第２筒状部に対向する第１内面と、前記第１内面から前記筒状接続部の径方向内方に向かって断面円弧状に突出する突部とを有する、請求項１に記載の雌端子。
【請求項５】
前記複数の分割筒状部は、２つの分割筒状部であり、
前記第１筒状部は、前記２つの分割筒状部を分断するスリットを有し、
前記スリットは、前記軸方向において前記筒状接続部の中央位置に設けられている、請求項４に記載の雌端子。
【請求項６】
前記２つの分割筒状部の各々は、前記スリットに直接連通する第３端部に設けられた誘導部を有し、
前記誘導部の内周面は、前記スリットに向かうに連れて、前記筒状接続部の径方向外方に向かって傾斜する第３傾斜面に形成されており、
前記誘導部は、前記スリットに向かうに連れて、前記分割筒状部の厚さが薄くなるように形成されている、請求項５に記載の雌端子。
【請求項７】
前記第１傾斜面は、前記筒状接続部の中心軸に対して第１傾斜角度で傾斜する第１斜め方向に沿って延びており、
前記第３傾斜面は、前記中心軸に対して第２傾斜角度で傾斜する第２斜め方向に沿って延びており、
前記第１斜め方向に沿う前記第１傾斜面の寸法は、前記第２斜め方向に沿う前記第３傾斜面の寸法よりも大きい、請求項６に記載の雌端子。
【請求項８】
前記第１傾斜角度は、前記第２傾斜角度よりも小さい、請求項７に記載の雌端子。
【請求項９】
前記第２筒状部は、前記第１内面に対向する第２内面を有し、
前記雌端子は、前記第１内面と前記第２内面との離隔距離を制限する巻き押え部を更に備え、
前記巻き押え部は、前記第２周壁と一体に形成されており、
前記巻き押え部は、前記第２周壁から延びて前記第１周壁の端縁を内部に抱え込みつつ折り返されるとともに、前記第１周壁の外面に接触されている、請求項４に記載の雌端子。
【請求項１０】
請求項１から請求項９のいずれか１項に記載の雌端子と、
前記筒状接続部に挿入される前記柱状接続部を有する前記雄端子と、を備える、端子ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、雌端子および端子ユニットに関するものである。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、車両に搭載されるコネクタとしては、雌端子と、雌端子を保持するハウジングとを備えるものが知られている。雌端子の筒状接続部には、雄端子の柱状接続部が挿入されるとともに、柱状接続部が電気的に接続される。この種の雌端子は、コイルばね等の付勢部材による付勢力を利用して、雄端子の柱状接続部に対する接触圧力を安定して確保している（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－２８９０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記コネクタにおいては、柱状接続部を筒状接続部に挿入する際に、筒状接続部の中心軸と柱状接続部の中心軸との位置合わせを容易に行えることが望まれている。
本開示の目的は、筒状接続部の中心軸と柱状接続部の中心軸との位置合わせを容易に行うことができる雌端子および端子ユニットを提供することにある。
【課題を解決するための手段】
【０００５】
本開示の雌端子は、第１方向に沿って延びる第１周壁と、前記第１方向に沿って延びるとともに、前記第１方向と直交する第２方向において前記第１周壁に対向する第２周壁と、前記第１周壁に設けられた第１筒状部と、前記第１筒状部に対向するように前記第２周壁に設けられた第２筒状部と、前記第１筒状部と前記第２筒状部とにより構成される筒状接続部と、を備え、前記筒状接続部の軸方向は、前記第１方向および前記第２方向の両方と交差する第３方向に沿って延びており、前記筒状接続部は、雄端子の柱状接続部が前記第３方向に沿って内部に挿入されるとともに、前記柱状接続部が電気的に接続される部分であり、前記第１筒状部および前記第２筒状部の両方は、前記軸方向の第１端部に設けられるとともに前記柱状接続部を前記筒状接続部の内部に誘い込む第１誘い込み部を有し、前記第１誘い込み部の内周面は、前記第１端部における前記筒状接続部の第１開口端に向かうに連れて、前記筒状接続部の径方向外方に向かって傾斜する第１傾斜面に形成されている。
【発明の効果】
【０００６】
本開示の雌端子および端子ユニットによれば、筒状接続部の中心軸と柱状接続部の中心軸との位置合わせを容易に行うことができるという効果を奏する。
【図面の簡単な説明】
【０００７】
図１は、一実施形態のワイヤハーネスを示す斜視図である。
図２は、一実施形態のワイヤハーネスを示す分解斜視図である。
図３は、一実施形態のワイヤハーネスを示す分解斜視図である。
図４は、一実施形態の端子ユニットを示す斜視図である。

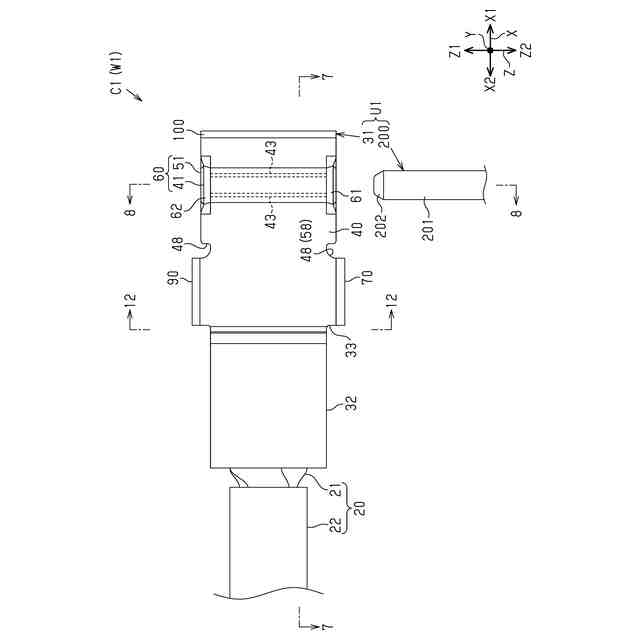

図５は、一実施形態の端子ユニットを示す平面図である。
図６は、一実施形態の端子ユニットを示す平面図である。
図７は、一実施形態の端子ユニットを示す断面図（図５および図６における７－７線断面図）である。
図８は、一実施形態の端子ユニットを示す断面図（図５および図６における８－８線断面図）である。
図９は、一実施形態の端子ユニットを示す平面図である。
図１０は、一実施形態の雌端子を示す断面斜視図である。
図１１は、一実施形態の端子ユニットを示す断面図である。
図１２は、一実施形態の雌端子を示す断面図（図５および図６における１２－１２線断面図）である。
図１３は、一実施形態の雌端子を示す断面図（図１２における１３－１３線断面図）である。
図１４は、一実施形態の雌端子を示す断面斜視図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施形態を列挙して説明する。
［１］本開示の雌端子は、第１方向に沿って延びる第１周壁と、前記第１方向に沿って延びるとともに、前記第１方向と直交する第２方向において前記第１周壁に対向する第２周壁と、前記第１周壁に設けられた第１筒状部と、前記第１筒状部に対向するように前記第２周壁に設けられた第２筒状部と、前記第１筒状部と前記第２筒状部とにより構成される筒状接続部と、を備え、前記筒状接続部の軸方向は、前記第１方向および前記第２方向の両方と交差する第３方向に沿って延びており、前記筒状接続部は、雄端子の柱状接続部が前記第３方向に沿って内部に挿入されるとともに、前記柱状接続部が電気的に接続される部分であり、前記第１筒状部および前記第２筒状部の両方は、前記軸方向の第１端部に設けられるとともに前記柱状接続部を前記筒状接続部の内部に誘い込む第１誘い込み部を有し、前記第１誘い込み部の内周面は、前記第１端部における前記筒状接続部の第１開口端に向かうに連れて、前記筒状接続部の径方向外方に向かって傾斜する第１傾斜面に形成されている。
【０００９】
この構成によれば、筒状接続部の軸方向の第１端部に設けられた第１誘い込み部の内周面が、第１端部における第１開口端に向かうに連れて径方向外方に向かって傾斜する第１傾斜面に形成される。このため、雄端子の柱状接続部が筒状接続部に挿入される際に、柱状接続部の先端部が第１誘い込み部の第１傾斜面に沿って筒状接続部の内部に誘い込まれる。これにより、筒状接続部の中心軸に対して柱状接続部の中心軸がずれている場合であっても、柱状接続部の先端部が第１傾斜面に沿って移動されることにより、筒状接続部の中心軸に対して柱状接続部の中心軸を位置合わせすることができる。この結果、第１誘い込み部を設けたことにより、柱状接続部を筒状接続部に挿入する際に、筒状接続部の中心軸と柱状接続部の中心軸との位置合わせを容易に行うことができる。
【００１０】
［２］上記［１］において、前記第１誘い込み部は、前記第１誘い込み部を除く前記筒状接続部の外周面よりも外方に突出するように形成されており、前記第１誘い込み部の厚さは、前記第１誘い込み部を除く前記筒状接続部の厚さと等しくてもよい。
（【００１１】以降は省略されています）
