公開番号2025057920
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023167758
出願日2023-09-28
発明の名称電池
出願人株式会社村田製作所
代理人個人,個人
主分類H01M 10/04 20060101AFI20250402BHJP(基本的電気素子)
要約【課題】振動耐性がより向上された電池を提供する。
【解決手段】
第1外端面および第2外端面を有する電池素子と、電池素子を収容し、第1外端面に対向する第1内端面を有する筒状の外装体とを備える電池であって、第1内端面から第2外端面側に4mm離れた位置における外装体の第1内径φ₁は、電池素子の第2外端面から第1外端面側へ7mm離れた位置における外装体の第2内径φ₂に比べ、0.24～0.72%小さい、電池。
【選択図】図1
特許請求の範囲【請求項１】
第１外端面および第２外端面を有する電池素子と、該電池素子を収容し、該第１外端面に対向する第１内端面を有する筒状の外装体とを備える電池であって、
前記第１内端面から前記第２外端面側に４ｍｍ離れた位置における前記外装体の第１内径φ
１
は、前記電池素子の前記第２外端面から前記第１外端面側へ７ｍｍ離れた位置における前記外装体の第２内径φ
２
に比べ、０．２４～０．７２％小さい、電池。
続きを表示（約 440 文字）【請求項２】
前記第１内径φ
１
と前記第２内径φ
２
との差（φ
２
－φ
１
）は、０．０５～０．１５ｍｍである、請求項１に記載の電池。
【請求項３】
前記電池素子はその外周面に素子固定部をさらに有し、
前記素子固定部が、前記第１内端面から第２外端面側に４ｍｍ離れた位置に配置されていない、請求項１または２に記載の電池。
【請求項４】
前記電池素子は、延在部を有する集電体と、該集電体と積層する電極部材層と、前記第１外端面および前記第２外端面を構成する電極集電板とを有し、
前記延在部は、束ねられて前記電極集電板と電気的に接続する、請求項１または２に記載の電池。
【請求項５】
前記外装体の断面は、電池軸に平行な断面視で、少なくとも一部に湾曲状および直線状からなる群より選択される形状の少なくとも１つを有する、請求項１または２に記載の電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
電池は、化学変化などによるエネルギーを電気エネルギーとして取り出すことが可能であり、様々な用途に用いられている。例えば、携帯電話、スマートフォンおよびノートパソコンなどのモバイル機器に電池が用いられている。
【０００３】
従来、このような電池の電池缶（外装体）は、例えば、特許文献１に記載の絞りしごき加工法（深絞り加工法）によって金属板から形成される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－６０８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、本発明者は、上記のような電池では、振動耐性の向上を十分に満たすことができないことを見出した。
【０００６】
そこで、本開示の主たる目的は、振動耐性がより向上された電池を提供することである。
【課題を解決するための手段】
【０００７】
本発明者は、従来の延長上で対応するのではなく、新たな方向で対応することによって上記課題の解決を試みた。その結果、上記主たる目的を達成する本開示に係る電池に至った。すなわち、本開示は、以下の実施形態を含む。
【０００８】
前記課題を解決するため、本開示の一実施形態に係る電池は、
第１外端面および第２外端面を有する電池素子と、該電池素子を収容し、該第１外端面に対向する第１内端面を有する筒状の外装体とを備える電池であって、
前記第１内端面から前記第２外端面側に４ｍｍ離れた位置における前記外装体の第１内径φ
１
は、前記電池素子の前記第２外端面から前記第１外端面側へ７ｍｍ離れた位置における前記外装体の第２内径φ
２
に比べ、０．２４～０．７２％小さい。
【発明の効果】
【０００９】
本開示の一実施形態に係る電池は、振動耐性がより向上された電池を提供することができる。
【図面の簡単な説明】
【００１０】

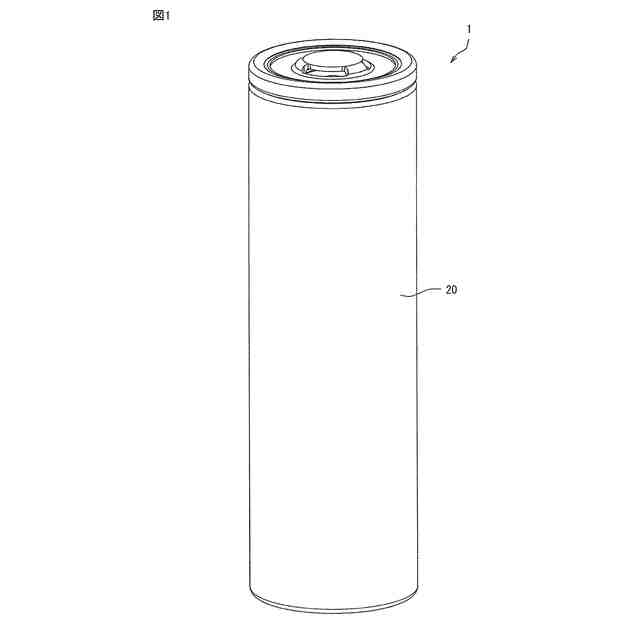

図１は、本開示の第１実施形態に係る電池の外観を示す模式的斜視図である。

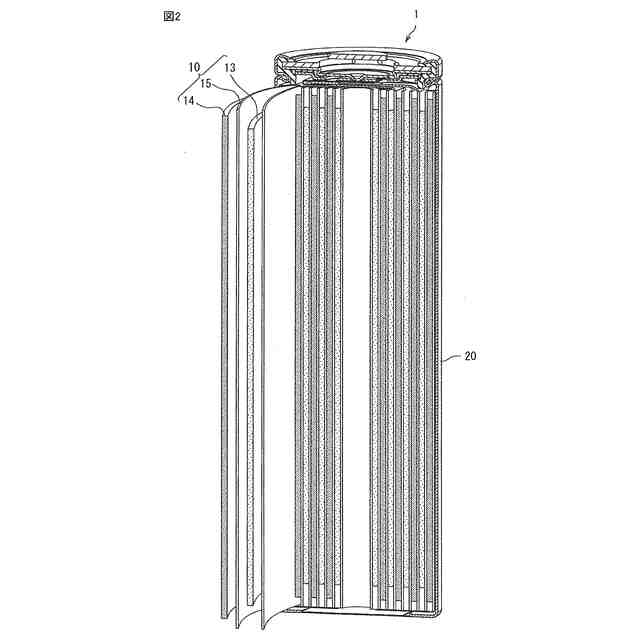

図２は、本開示の第１実施形態に係る電池の内部構成を示す模式図である。
図３は、本開示の第１実施形態に係る電池を示す断面図である。
図４は、本開示の第１実施形態に係る電池における電池素子と外装体とを示す断面図である。

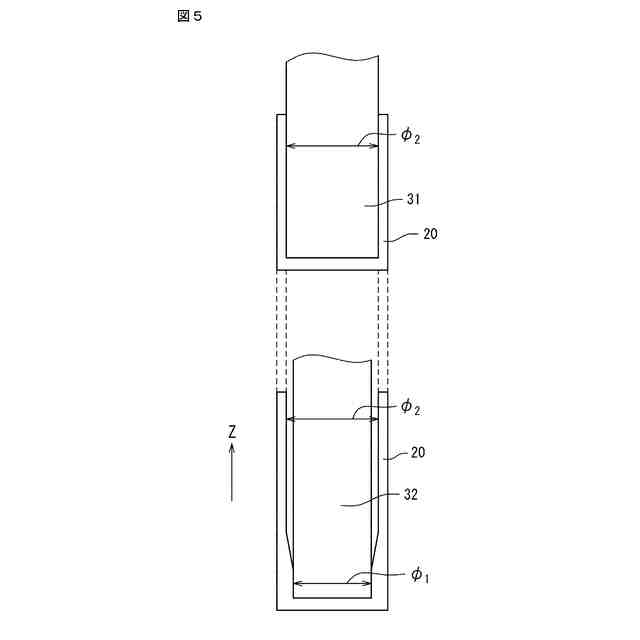

図５は、深絞り加工におけるパンチおよび外装体を示す断面図である。

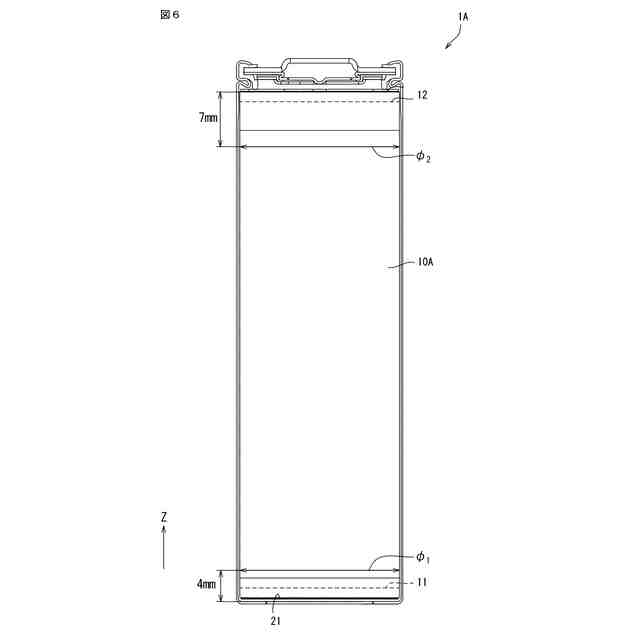

図６は、本開示の第２実施形態に係る電池を示す断面図である。

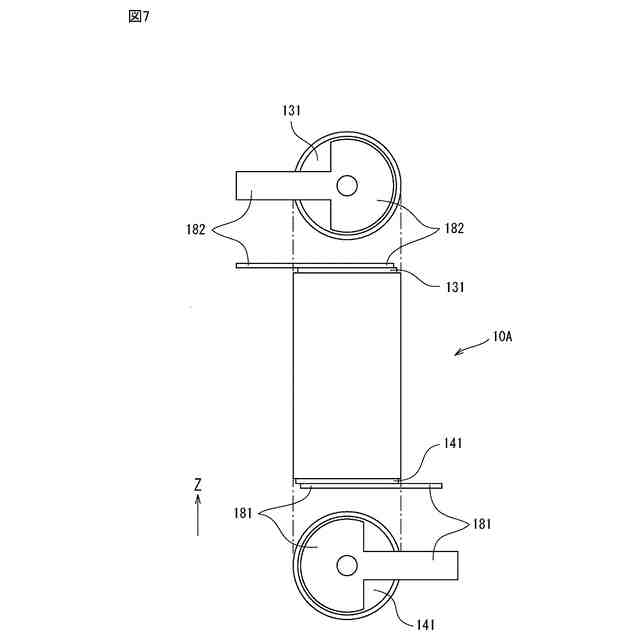

図７は、本開示の第２実施形態に係る電池における電池素子を示す模式図である。

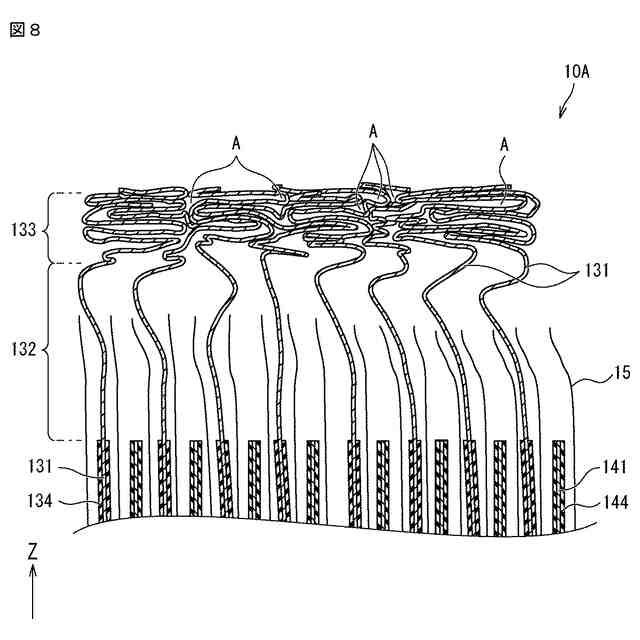

図８は、本開示の第２実施形態に係る電池における電池素子の端部付近の拡大断面図である。
図９は、本開示の第３実施形態に係る電池における電池素子と外装体とを示す断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
