公開番号2025079561
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192314
出願日2023-11-10
発明の名称変圧器
出願人株式会社東光高岳
代理人個人
主分類H01F 27/32 20060101AFI20250515BHJP(基本的電気素子)
要約【課題】油入変圧器として用いる場合に、真空引きを行ったときに、僅かな隙間に空気が残ってしまうことを抑制すること。
【解決手段】本発明の態様は、電源側の回路から交流電力を受け、電磁誘導作用により電圧及び電流を変成して、負荷側の回路に同一周波数の交流電力を供給する変圧器である。変圧器は、電源側の回路に接続される一次巻線を備える。変圧器は、負荷側の回路に接続される二次巻線を備える。変圧器は、一次巻線及び二次巻線に対して鎖交する円筒状の複数の鉄心を備える。一次巻線は、環状のボビンの外周部に巻かれている。ボビンは、外周部の幅方向において一次巻線を分ける仕切部を備える。仕切部は、外側に突出する複数の突出部を備える。複数の突出部は、一次巻線の巻き方向において互いに離れて設けられる。
【選択図】図6
特許請求の範囲【請求項１】
電源側の回路から交流電力を受け、電磁誘導作用により電圧及び電流を変成して、負荷側の回路に同一周波数の交流電力を供給する変圧器であって、
電源側の回路に接続される一次巻線と、
負荷側の回路に接続される二次巻線と、
前記一次巻線及び前記二次巻線に対して鎖交する円筒状の複数の鉄心と、を備え、
前記一次巻線は、環状のボビンの外周部に巻かれており、
前記ボビンは、前記外周部の幅方向において前記一次巻線を分ける仕切部を備え、
前記仕切部は、外側に突出する複数の突出部を備え、
複数の前記突出部は、前記一次巻線の巻き方向において互いに離れて設けられる、変圧器。
続きを表示（約 730 文字）【請求項２】
前記突出部の先端部は、前記一次巻線の外周端部よりも外側にある、請求項１に記載の変圧器。
【請求項３】
前記ボビンは、角部を丸めた四角形の環状であり、
前記突出部は、前記ボビンの前記角部に設けられる、請求項１に記載の変圧器。
【請求項４】
前記突出部は、前記ボビンの辺部に設けられる、請求項３に記載の変圧器。
【請求項５】
一の前記角部に設けられる前記突出部の数は、一の前記辺部に設けられる前記突出部の数よりも多い、請求項４に記載の変圧器。
【請求項６】
前記仕切部は、前記突出部を支持する支持部を備え、
前記支持部は、前記一次巻線の巻き方向に延び、前記外周部から突出して設けられ、
前記支持部の突出長さは、前記仕切部により分けられた前記一次巻線の巻線間の沿面距離が絶縁距離を満たす長さに設定される、請求項１に記載の変圧器。
【請求項７】
前記仕切部により分けられる前記一次巻線は、１本の電線により形成され、
前記仕切部は、前記仕切部の外側をまたぐ前記一次巻線の電線を案内する案内部を備える、請求項１に記載の変圧器。
【請求項８】
前記案内部は、前記仕切部の外側をまたぐ前記一次巻線の電線をかける切欠部を備える、請求項７に記載の変圧器。
【請求項９】
前記案内部は、前記切欠部にかけられた電線を前記外周部の表面まで案内する傾斜部を備える、請求項８に記載の変圧器。
【請求項１０】
前記一次巻線、前記二次巻線及び前記鉄心は、変圧器用絶縁油の中に浸される、請求項１に記載の変圧器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、変圧器に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
変成器は、変圧や変流を実現するために用いられている。
【０００３】
特許文献１に記載の変成器は、環状の枠体を備える。また、変成器は、導線が周方向に巻き付けられることによって枠体の外周にそれぞれ形成されており、枠体の軸長方向に並ぶ複数のコイルを備える。また、変成器は、外周に立設され、隣り合うコイルを全周にわたって隔てる絶縁壁を備える。複数のコイルは、１本の連続した導線からなる。絶縁壁の一面の側の外周に形成されている一のコイルの巻き終わり部分から延びる導線は、絶縁壁を乗り越えて、絶縁壁の他面の側の外周に形成されている他のコイルを巻き始める部分に連続している。絶縁壁の他面の側の外周は、周方向に延びる第１面を有する。また、絶縁壁の他面の側の外周は、第１面に周方向に隣り合い、第１面よりも絶縁壁の先端部側に位置する第２面を有する。第２面は、絶縁壁を乗り越えた導線が他のコイルを構成する導線に軸長方向に隣り合う位置に対応して設けられている。
【先行技術文献】
【特許文献】
【０００４】
特許第７１６２１０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
変成器の種類には、油入変圧器と称される変圧器がある。油入変圧器は、巻線及び鉄心を変圧器用絶縁油の中に浸し、油の絶縁と冷却の作用を利用している変圧器である。油入変圧器を製造する作業者は、変圧器を収めるタンクに変圧器用絶縁油を注入するとき、電気的絶縁を目的とした脱泡のために真空引きを行う。
【０００６】
特許文献１に記載の変成器は、隣り合うコイルを全周にわたって絶縁壁が隔てており、真空引きを行っても、コイルと絶縁壁との間の僅かな隙間に空気が残りやすい。
【課題を解決するための手段】
【０００７】
本発明の態様は、電源側の回路から交流電力を受け、電磁誘導作用により電圧及び電流を変成して、負荷側の回路に同一周波数の交流電力を供給する変圧器である。変圧器は、電源側の回路に接続される一次巻線を備える。変圧器は、負荷側の回路に接続される二次巻線を備える。変圧器は、一次巻線及び二次巻線に対して鎖交する円筒状の複数の鉄心を備える。一次巻線は、環状のボビンの外周部に巻かれている。ボビンは、外周部の幅方向において一次巻線を分ける仕切部を備える。仕切部は、外側に突出する複数の突出部を備える。複数の突出部は、一次巻線の巻き方向において互いに離れて設けられる。
【図面の簡単な説明】
【０００８】
変圧器１００の一例を示す斜視図である。

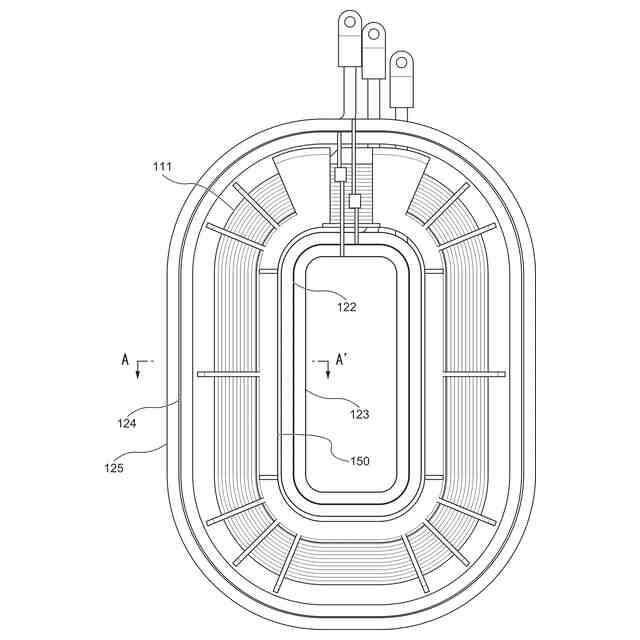

鉄心１３０及びカバー１４０を取り外した状態の変圧器１００の一例を示す正面図である。

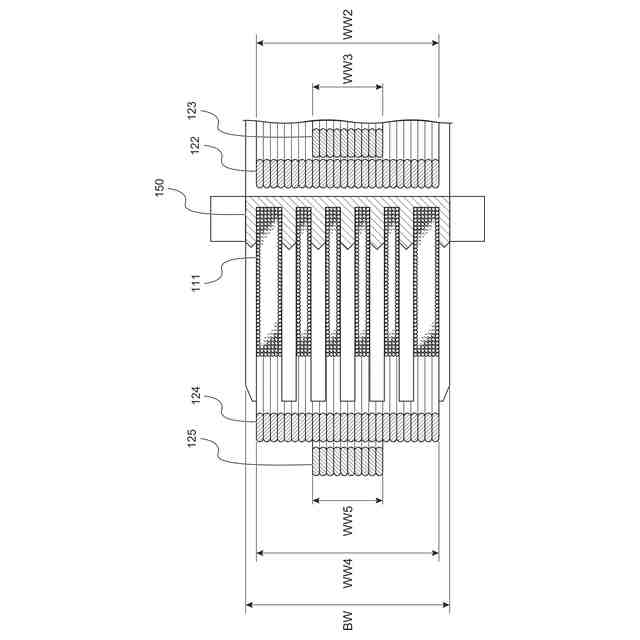

図２におけるＡ－Ａ’の断面の一例を示す図である。

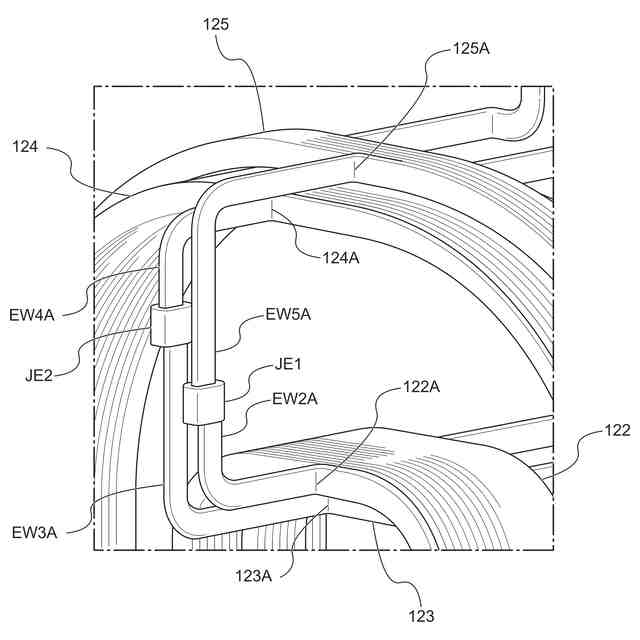

第２巻線１２２、第３巻線１２３、第４巻線１２４及び第５巻線１２５の一端部の一例を示す斜視図である。

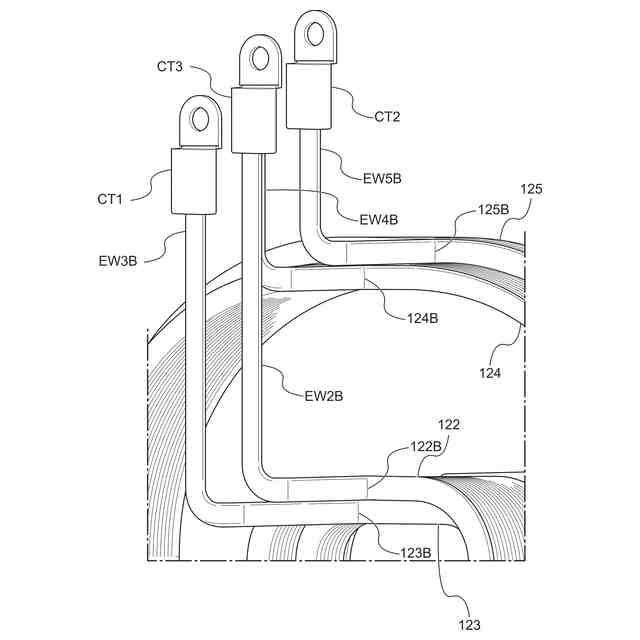

第２巻線１２２、第３巻線１２３、第４巻線１２４及び第５巻線１２５の他端部の一例を示す斜視図である。

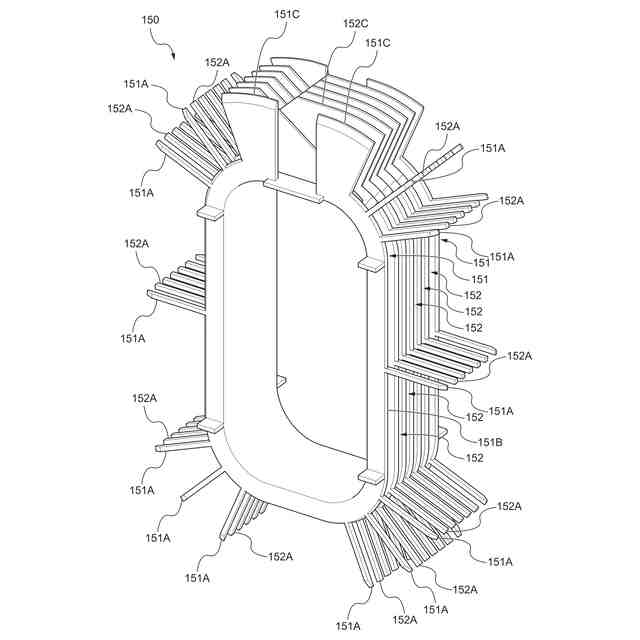

ボビン１５０の一例を示す斜視図である。

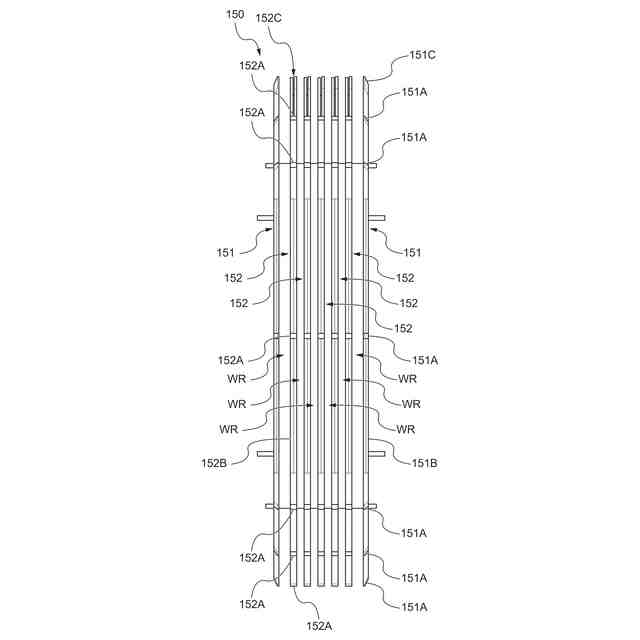

ボビン１５０の一例を示す側面図である。

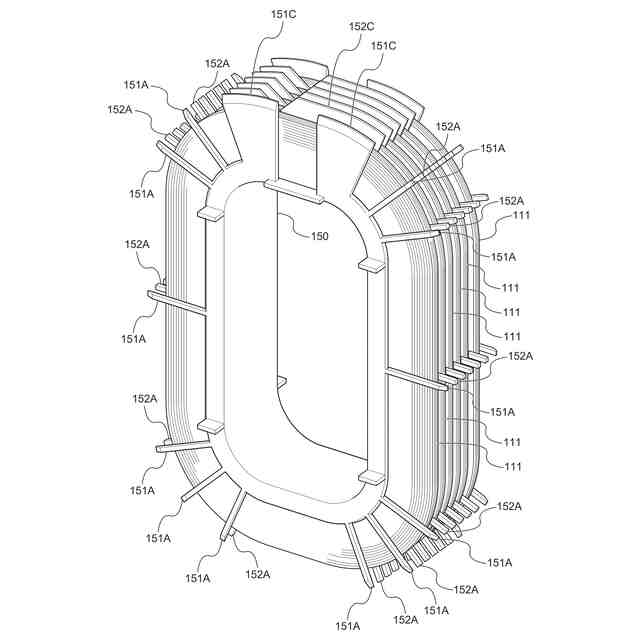

第１巻線１１１が巻かれた状態のボビン１５０の一例を示す斜視図である。

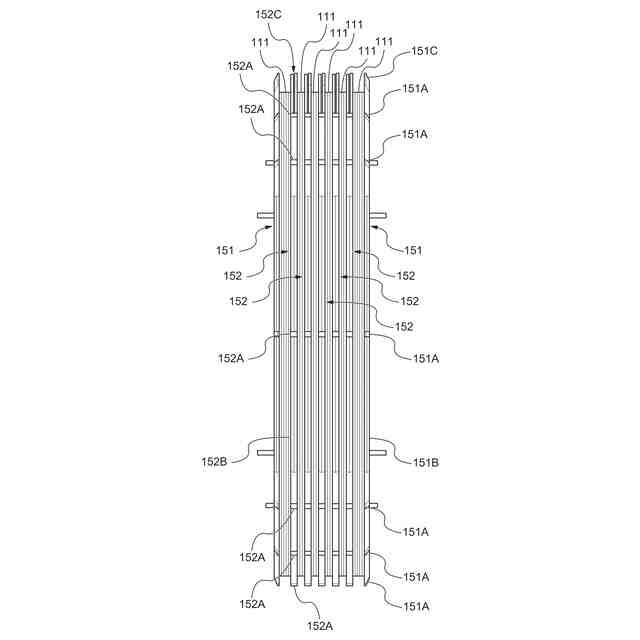

第１巻線１１１が巻かれた状態のボビン１５０の一例を示す側面図である。
ボビン１５０の一例を示す正面図である。
支持部１５２Ｂの突出長さの一例を示す図である。
案内部１５２Ｃの一例を示す正面図である。
第１巻線１１１、第２巻線１２２、第３巻線１２３、第４巻線１２４、第５巻線１２５及びボビン１５０を囲った状態のカバー１４０の一例を示す斜視図である。
カバー１４０の一例を示す斜視図である。
端辺部１４１を正面に見たときのカバー１４０の一例を示す側面図である。
ヒンジ部１４２を正面に見たときのカバー１４０の一例を示す側面図である。
カバー１４０の一例を示す平面図である。
一対の端辺部１４１同士を閉じた状態のカバー１４０の一例を示す斜視図である。
一対の端辺部１４１同士を閉じた状態のカバー１４０の一例を示す平面図である。
第１巻線１１１、第２巻線１２２、第３巻線１２３、第４巻線１２４、第５巻線１２５及びボビン１５０を囲った状態のカバー１４０の一例を示す正面図である。
図２０におけるＢ－Ｂ’の断面の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、発明の実施形態を通じて本発明を説明するが、以下の実施形態は、特許請求の範囲に記載の発明を限定しない。また、実施形態の中で説明されている特徴の組み合わせは、全てが発明の解決手段に必須であるとは限らない。
【００１０】

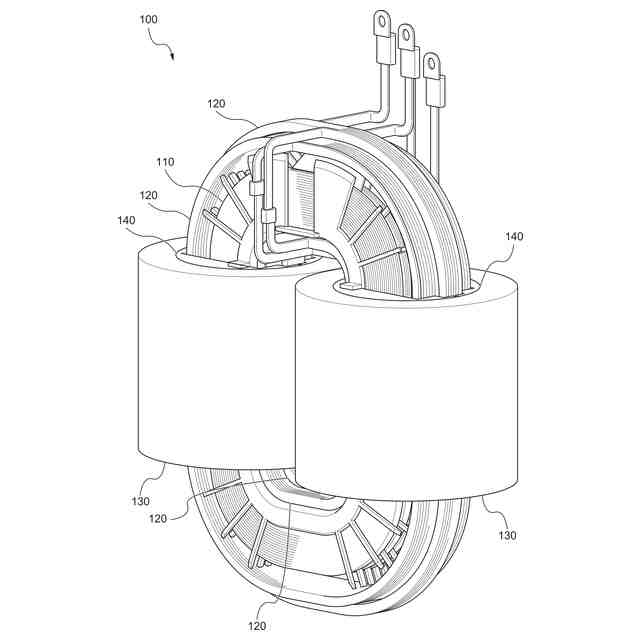

図１は、変圧器１００の一例を示す斜視図である。
（【００１１】以降は省略されています）
