公開番号2025091574
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023206875
出願日2023-12-07
発明の名称漏電遮断器
出願人三菱電機株式会社
代理人個人
主分類H01H 83/02 20060101AFI20250612BHJP(基本的電気素子)
要約【課題】光絶縁手段の発光素子を不要とするとともに基板スペースを縮小することができる漏電遮断器を得ること。
【解決手段】漏電遮断器100は、交流電路に接続されている単相全波整流回路10と、アノードが単相全波整流回路10の出力正側に接続されているダイオード12bと、ダイオード12bのカソードに接続されているコンデンサ12dと、ダイオード12bのアノードの側の電圧に同期したパルスを生成するパルス生成回路13bと、パルス生成回路13bの出力パルスに同期していて漏電検出回路7の健全性をテストするためのテスト電流を生成する発信回路13cとを有する。
【選択図】図1
特許請求の範囲【請求項１】
交流電路に接続されている整流回路と、
アノードが前記整流回路の出力正側に接続されているダイオードと、
前記ダイオードのカソードに接続されているコンデンサと、
前記ダイオードのアノードの側の電圧に同期したパルスを生成するパルス生成回路と、
前記パルス生成回路の出力パルスに同期していて漏電検出回路の健全性をテストするためのテスト電流を生成するテスト電流生成回路と
を備えることを特徴とする漏電遮断器。
続きを表示（約 320 文字）【請求項２】
前記整流回路と前記ダイオードとに接続されている降圧回路を更に備え、
前記パルス生成回路は、前記降圧回路の出力側の電圧に同期したパルスを生成する
ことを特徴とする請求項１に記載の漏電遮断器。
【請求項３】
前記パルス生成回路は、前記降圧回路の出力側の電圧が下限電圧から立ち上がるタイミングを検出して前記出力パルスをオンさせる
ことを特徴とする請求項２に記載の漏電遮断器。
【請求項４】
前記パルス生成回路は、ツェナーダイオードにより前記降圧回路の出力側の電圧を検出し、前記出力側の電圧に同期したパルスを生成する
ことを特徴とする請求項３に記載の漏電遮断器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、配電系統等の交流電路に流れる漏洩電流を検出して交流電路を遮断し漏電事故を未然に防ぐための漏電遮断器に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来の漏電遮断器は、交流電路に接続される主回路と、主回路を開閉する開閉機構を含む開閉部と、主回路に流れる漏洩電流を検出する漏電検出回路と、漏電検出回路が漏洩電流を検出した場合に開閉部の開閉機構を引外して主回路を遮断する引外し装置と、漏電検出回路にテスト電流を流して漏電引外し機能の動作確認を行うためのテスト回路とを有する。
【０００３】
従来の一般的な漏電遮断器は、主回路の２相の電路から漏電検出回路及び引外し装置の動作電源を得る。従来の一般的な漏電遮断器は、テスト回路についても主回路から動作電源を得て、当該動作電源をもとに抵抗であらかじめ決められた値に抑制したテスト電流をテスト回路に流す（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－８９５７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１が開示している従来の漏電遮断器は、１次側に配置された発光素子と２次側に配置された受光素子とを有する。発光素子は交流電路と整流回路との間に挿入されており、受光素子はテスト巻線に流れる擬似漏洩電流を制限する電流制限素子に接続されている。それにより、特許文献１が開示している従来の漏電遮断器は、交流波形と同期したテスト電流を生成する。光絶縁手段の発光素子は、他の電子部品に比べて経年劣化の影響を受けやすいので寿命を考慮する必要がある。また、従来の漏電遮断器には、整流回路の１次側と降圧された２次側とを接続するために絶縁距離を含めた基板スペースを確保しなければならないという課題がある。
【０００６】
本開示は、上記に鑑みてなされたものであって、光絶縁手段の発光素子を不要とするとともに基板スペースを縮小することができる漏電遮断器を得ることを目的とする。
【課題を解決するための手段】
【０００７】
上述した課題を解決し、目的を達成するために、本開示に係る漏電遮断器は、交流電路に接続されている整流回路と、アノードが整流回路の出力正側に接続されているダイオードと、ダイオードのカソードに接続されているコンデンサと、ダイオードのアノードの側の電圧に同期したパルスを生成するパルス生成回路と、パルス生成回路の出力パルスに同期していて漏電検出回路の健全性をテストするためのテスト電流を生成するテスト電流生成回路とを有する。
【発明の効果】
【０００８】
本開示に係る漏電遮断器は、光絶縁手段の発光素子を不要とするとともに基板スペースを縮小することができるという効果を奏する。
【図面の簡単な説明】
【０００９】

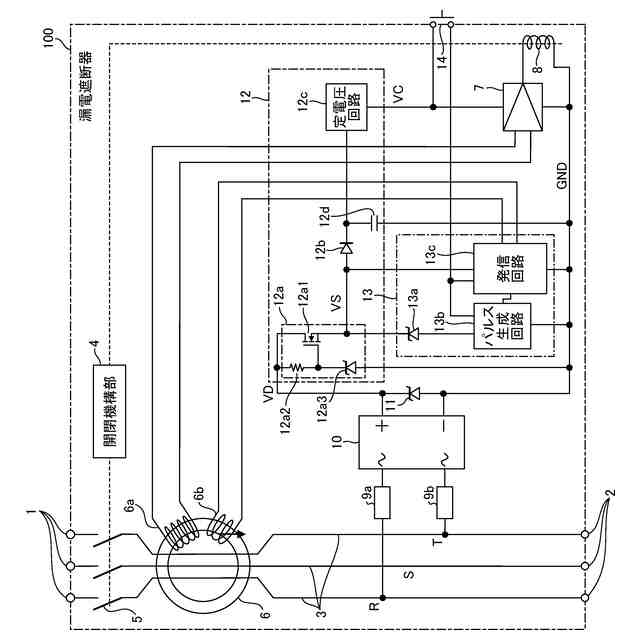

実施の形態に係る漏電遮断器の回路図

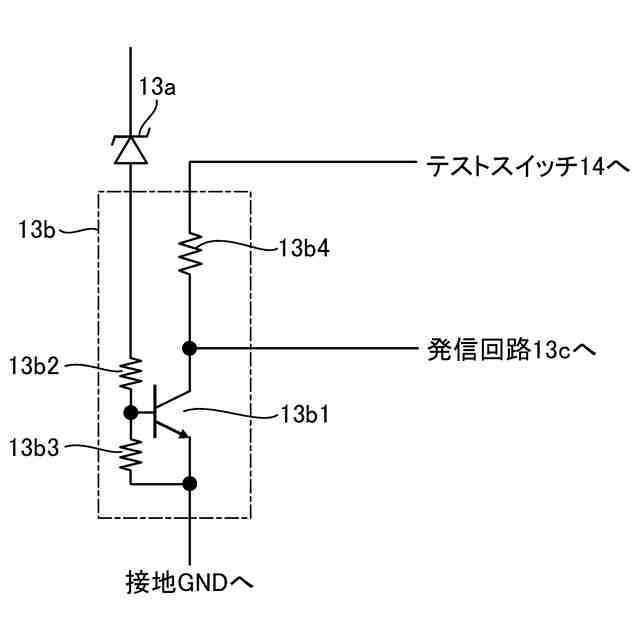

実施の形態に係る漏電遮断器が有する漏電テスト回路に含まれているパルス生成回路の詳細を示す回路図

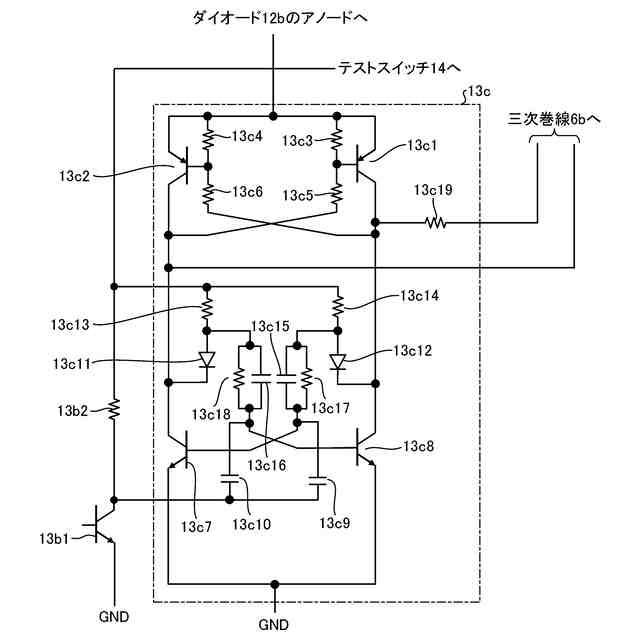

実施の形態に係る漏電遮断器が有する漏電テスト回路に含まれている発信回路の詳細を示す回路図

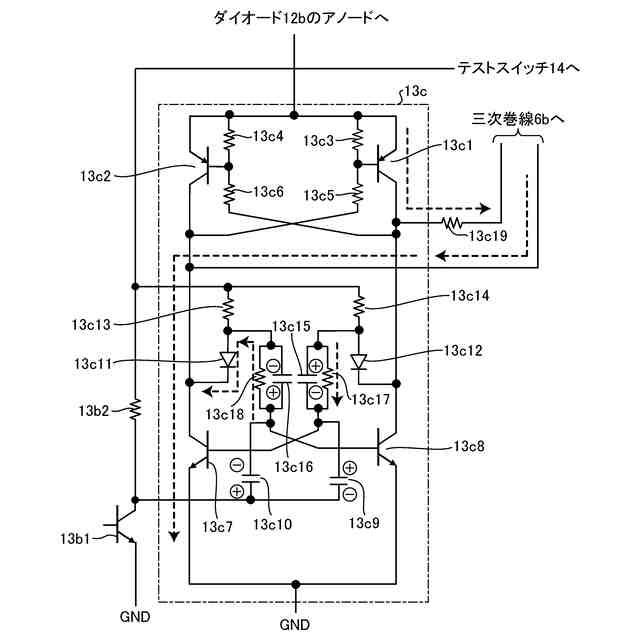

実施の形態に係る漏電遮断器が有する漏電テスト回路に含まれている発信回路の動作を説明するための第１図

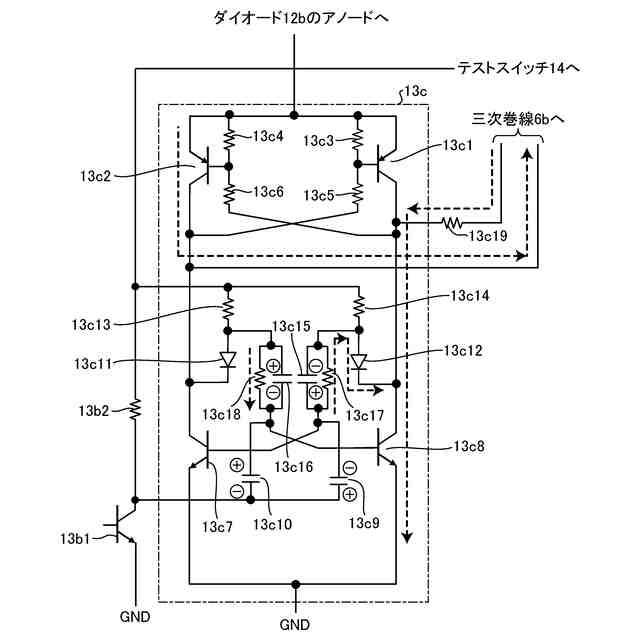

実施の形態に係る漏電遮断器が有する漏電テスト回路に含まれている発信回路の動作を説明するための第２図

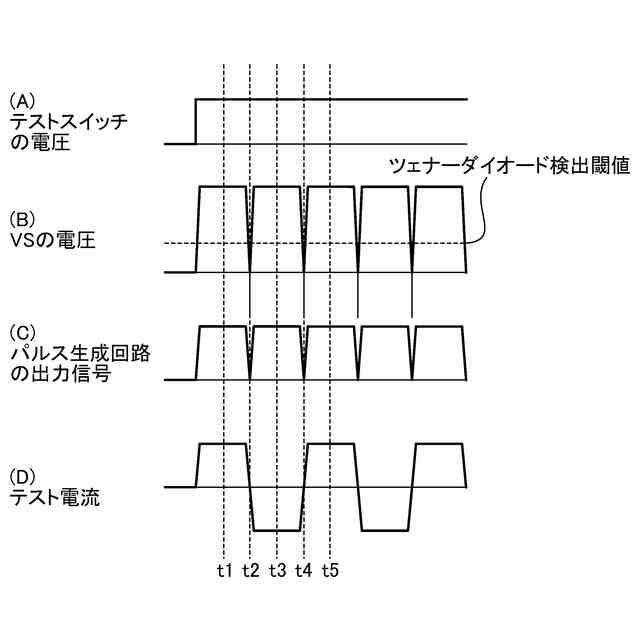

実施の形態に係る漏電遮断器が有する漏電テスト回路の動作を説明するための図
【発明を実施するための形態】
【００１０】
以下に、実施の形態に係る漏電遮断器を図面に基づいて詳細に説明する。
（【００１１】以降は省略されています）
