公開番号2025079539
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192274
出願日2023-11-10
発明の名称グラビア印刷版、および積層電子部品の製造方法
出願人株式会社村田製作所
代理人弁理士法人深見特許事務所
主分類B41N 1/00 20060101AFI20250515BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】糸状のペーストが印刷範囲外へのはみ出すことを抑制可能なグラビア印刷版を提供する。
【解決手段】

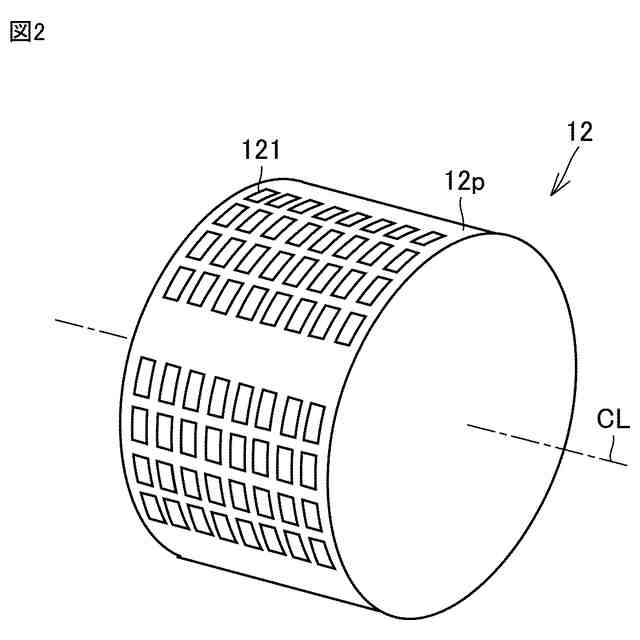

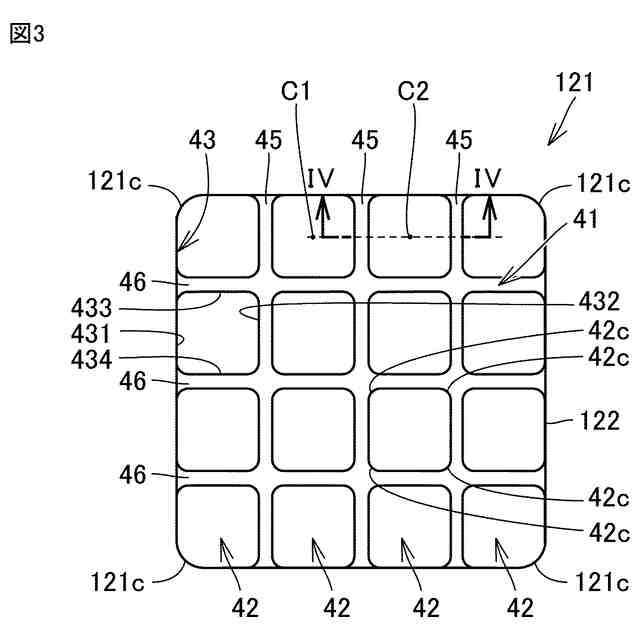

グラビア印刷版12は、セラミックグリーンシートにペーストを印刷する円筒状または円柱状の印刷版であり、1つ以上の印刷パターンが設けられた周面を備え、1つ以上の印刷パターンの各々には、土手部41によって仕切られた複数の凹部42が配置されており、印刷パターン121の外縁は、四隅が丸みを帯びた第1角部121cを有する矩形形状である。
【選択図】図3
特許請求の範囲【請求項１】
セラミックグリーンシートにペーストを印刷する円筒状または円柱状のグラビア印刷版であって、
１つ以上の印刷パターンが設けられた周面を備え、
前記１つ以上の印刷パターンの各々には、土手部によって仕切られた複数の凹部が配置されており、
前記印刷パターンの外縁は、四隅が丸みを帯びた第１角部を有する矩形形状である、グラビア印刷版。
続きを表示（約 600 文字）【請求項２】
前記凹部の開口面を規定する前記凹部の外縁は、四隅が丸みを帯びた第２角部を有する矩形形状を有し、
前記第１角部の曲率半径をＲ１とし前記第２角部の曲率半径をＲ２とした場合に、Ｒ１＞Ｒ２の関係を満たす、請求項１に記載のグラビア印刷版。
【請求項３】

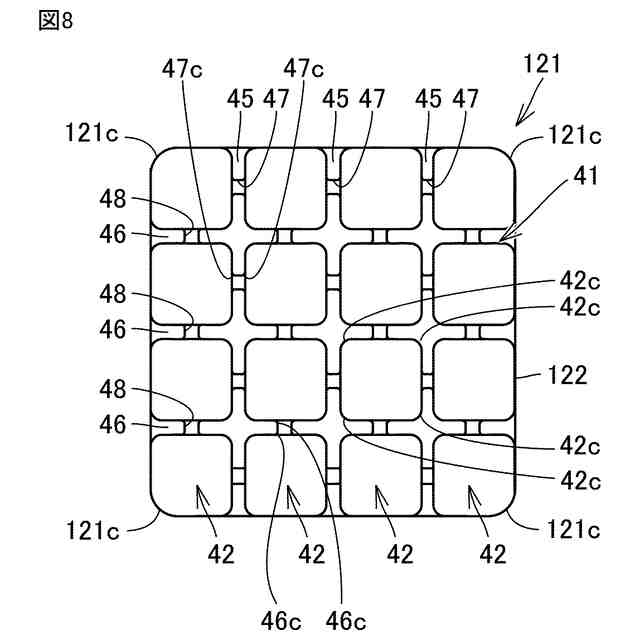

前記土手部には、互いに隣り合う凹部を連通させる切欠部が設けられており、
前記切欠部に面する部分の前記土手部の角部が丸みを帯びている、請求項１に記載のグラビア印刷版。
【請求項４】
前記凹部の底面部は、曲面で構成されている、請求項３に記載のグラビア印刷版。
【請求項５】
前記凹部の深さは、前記切欠部の深さよりも深い、請求項３に記載のグラビア印刷版。
【請求項６】

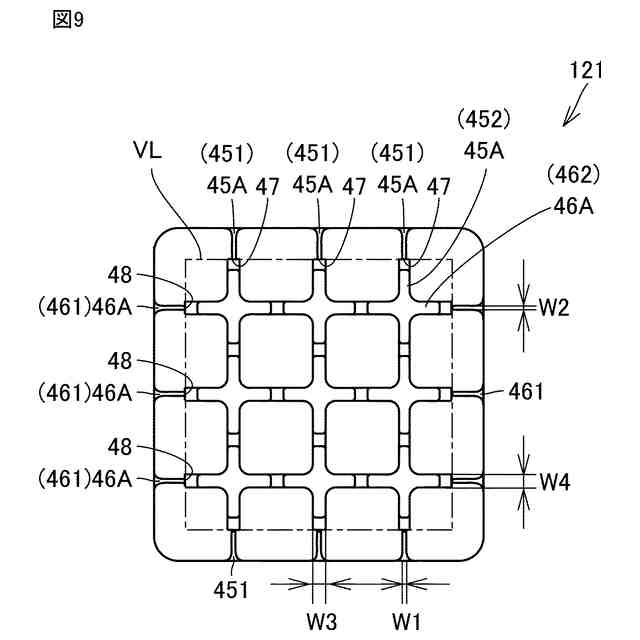

前記土手部は、前記印刷パターンの周縁側に位置する外側土手部と、前記外側土手部よりも内側に位置する内側土手部とを含み、
前記外側土手部の太さは、前記内側土手部の太さよりも細い、請求項１に記載のグラビア印刷版。
【請求項７】

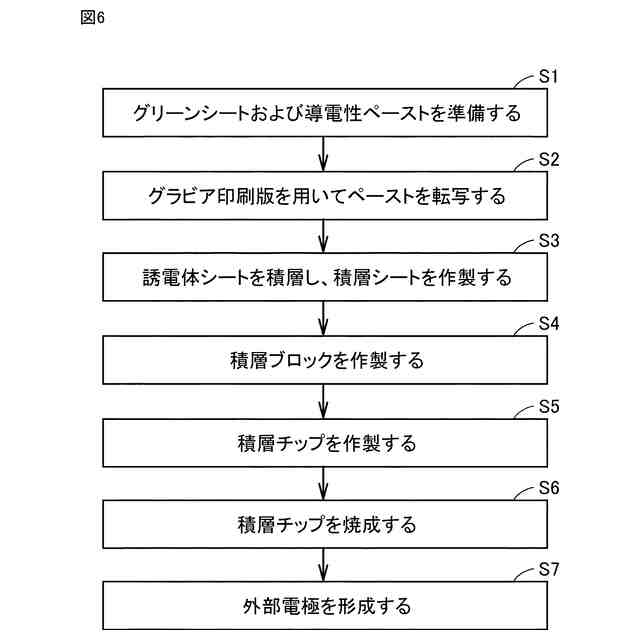

請求項１から６のいずれか１項に記載のグラビア印刷版を用いて、誘電体ペーストまたは導電性ペーストを転写してシートを形成する工程と、
前記シートを含む積層体を形成する工程と、
前記積層体を焼成する工程と、を備えた、積層電子部品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、グラビア印刷に用いられるグラビア印刷版、およびグラビア印刷版を用いた積層電子部品の製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

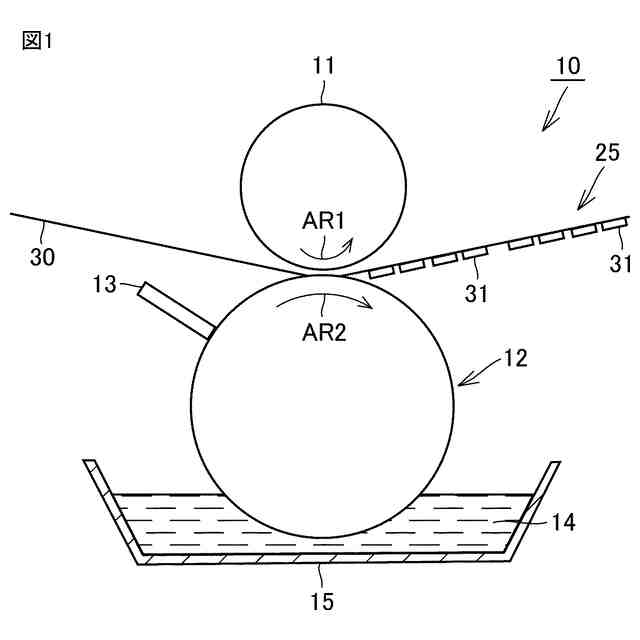

従来、特開２０１２－６６５５９号公報（特許文献１）に記載されるように、グラビア印刷版を用いて積層電子部品を製造する際には、導電性ペースト、または誘電体ペーストが貯留されたペースト槽にグラビア印刷版を浸漬し、グラビア印刷版に設けられた凹部にペーストを充填し、当該ペーストをシートに転写する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－６６５５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載のグラビア印刷版の印刷パターンは、角部が角張った矩形形状を有している。このため、ペーストがグラビア印刷版から離れる際に、角部から糸状にペーストが伸びて、印刷範囲外の領域に付着することが起こり得る。
【０００５】
本開示は、上記のような問題に鑑みてなされたものであり、本開示の目的は、糸状のペーストが印刷範囲外へのはみ出すことを抑制可能なグラビア印刷版、および当該グラビア印刷版を用いた積層電子部品の製造方法を提供することにある。
【課題を解決するための手段】
【０００６】
本開示に基づくグラビア印刷版は、セラミックグリーンシートにペーストを印刷する円筒状または円柱状の印刷版である。当該グラビア印刷版は、１つ以上の印刷パターンが設けられた周面を備える。上記１つ以上の印刷パターンの各々には、土手部によって仕切られた複数の凹部が配置されている。上記印刷パターンの外縁は、四隅が丸みを帯びた第１角部を有する矩形形状である。
【０００７】
上記本開示に基づくグラビア印刷版にあっては、上記凹部の開口面を規定する上記凹部の外縁は、四隅が丸みを帯びた第２角部を有する矩形形状を有していてもよい。上記第１角部の曲率半径をＲ１とし上記第２角部の曲率半径をＲ２とした場合に、Ｒ１＞Ｒ２の関係を満たしてもよい。
【０００８】
上記本開示に基づくグラビア印刷版にあっては、上記土手部には、互いに隣り合う凹部を連通させる切欠部が設けられていてもよい。上記切欠部に面する部分の上記土手部の角部が丸みを帯びていてもよい。
【０００９】

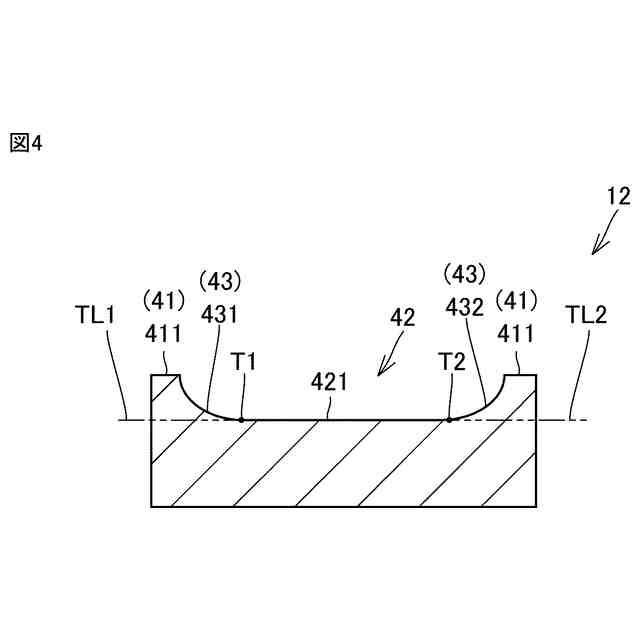

上記本開示に基づくグラビア印刷版にあっては、上記凹部の底面部は、曲面で構成されていてもよい。
【００１０】
上記本開示に基づくグラビア印刷版にあっては、上記凹部の深さは、上記切欠部の深さよりも深くてもよい。
（【００１１】以降は省略されています）
