発明の名称プロテクタ
出願人住友電装株式会社
代理人個人,個人
主分類H02G 3/04 20060101AFI20250417BHJP(電力の発電,変換,配電)
要約【課題】スライド型を用いることなく固定部周辺の領域を成形できるとともに、且つ、金型の大型化を抑制できるプロテクタを提供する。
【解決手段】プロテクタ本体31は、取付対象に第1の方向D1に挿入される固定部45と、固定部45の近傍に位置する第1ロック部61とを有する。蓋体32は、第1ロック孔92を備える第1ロック受け部91を有する。固定部45は、第1の方向D1に延びる取付支柱51と係合爪52とを有する。第3の方向D3は、第1の方向D1及び第2の方向D2の各々と垂直をなす方向から見て第1の方向D1と反対向きの方向である。第1ロック部61は、第1ロック孔92に挿入される第1挿入部62と、第3の方向D3と交差する第4の方向D4に第1挿入部62から突出する第1ロック突部63とを有する。固定部45及び第1ロック部61は、第1の方向D1と垂直な第2の方向D2が各々を成形する金型の開閉方向になる形状である。
【選択図】図8
特許請求の範囲【請求項１】
溝状をなす収容凹部を備える電線配置部を有するプロテクタ本体と、前記収容凹部の開口を覆う被覆部を有する蓋体と、を備える樹脂成形品のプロテクタであって、
前記プロテクタ本体は、前記プロテクタ本体を取付対象に固定するために前記取付対象に第１の方向に挿入される固定部と、前記蓋体を、前記開口を覆った状態に維持するための第１ロック部とを有し、
前記蓋体は、第１ロック孔を備える第１ロック受け部を有し、
前記固定部は、前記第１の方向に延びる取付支柱と、前記取付支柱の先端領域から前記取付支柱の基端に近づく方向に延び弾性を有する少なくとも１つの係合爪とを有するとともに、前記第１の方向と垂直をなす第２の方向が前記固定部を成形する金型の開閉方向になる形状であり、
前記第１の方向と垂直をなし且つ前記第２の方向と垂直をなす方向から見て前記第１の方向と反対向きの方向を第３の方向とすると、
前記第１ロック部は、前記第３の方向に前記第１ロック孔に挿入される第１挿入部と、前記第２の方向から見て前記第３の方向と交差する第４の方向に前記第１挿入部から突出し前記第１挿入部が前記第１ロック孔に挿入されているときに前記第１ロック受け部に引っ掛かる第１ロック突部とを有するとともに、前記第２の方向が前記第１ロック部を成形する金型の開閉方向になる形状であり、
前記第１ロック突部が前記第１ロック受け部に引っ掛かることにより、前記被覆部の少なくとも一部が前記開口を覆う状態に維持されるプロテクタ。
続きを表示（約 1,500 文字）【請求項２】
前記第４の方向は、前記第３の方向に対して垂直をなしており、
前記第１ロック突部は、前記第３の方向と垂直な平面状をなす被係合面を有しており、前記被係合面が前記第３の方向と反対方向から前記第１ロック受け部に当接することにより前記第１ロック受け部に引っ掛かる請求項１に記載のプロテクタ。
【請求項３】
前記第１ロック受け部は、前記被覆部の外面から前記第４の方向に突出する一対の支持部と、前記一対の支持部同士を連結する係合部とを有し、
前記一対の支持部は、前記第２の方向に離れており、
前記第１ロック孔は、前記第１ロック受け部を前記第３の方向に貫通する、前記一対の支持部及び前記係合部の内側の空間であり、
前記第１ロック突部は、前記第３の方向と反対方向から前記係合部に引っ掛かる請求項１又は請求項２に記載のプロテクタ。
【請求項４】
前記プロテクタ本体は、前記電線配置部の外面から突出する固定基部を有し、
前記固定部及び前記第１ロック部は、前記固定基部から突出している請求項１から請求項３のいずれか１項に記載のプロテクタ。
【請求項５】
前記第１の方向と垂直をなし且つ前記第２の方向と垂直をなす第５の方向における前記取付支柱の両端面は、前記第５の方向に対して垂直な平面状をなしており、
前記固定部は、前記取付支柱の前記両端面からそれぞれ延びる２つの前記係合爪を有し、
各前記係合爪は、前記係合爪の基端から先端に向かうにつれて前記取付支柱から離れるとともに、前記第１の方向と平行な方向から見て前記第５の方向に沿って直線的に延びている請求項１から請求項４のいずれか１項に記載のプロテクタ。
【請求項６】
前記電線配置部と前記被覆部とは、電線における長さ方向の一部を内部に収容する管状の電線収容部を構成しており、
前記電線収容部は、前記第２の方向に沿って直線的に延びる第１収容部と、前記第２の方向と交差する方向に沿って直線的に延びる第２収容部と、前記第１収容部と前記第２収容部とを連結する第３収容部とを有する請求項１から請求項５のいずれか１項に記載のプロテクタ。
【請求項７】
前記固定部、前記第１ロック部及び前記第１ロック受け部は、前記第１収容部に位置している請求項６に記載のプロテクタ。
【請求項８】
前記プロテクタ本体は、第２ロック孔を備える少なくとも１つの第２ロック受け部を有し、
前記蓋体は、前記第２ロック受け部と同数の第２ロック部を有し、
前記第２ロック部の各々は、前記第２ロック孔に挿入される第２挿入部と、前記第２挿入部から突出し前記第２挿入部が前記第２ロック孔に挿入されているときに前記第２ロック受け部に引っ掛かる第２ロック突部とを有し、
前記第１ロック突部が前記第１ロック受け部に引っ掛かるとともに、前記第２ロック突部が前記第２ロック受け部に引っ掛かることにより、前記被覆部が前記開口を覆う状態に維持される請求項６または請求項７に記載のプロテクタ。
【請求項９】
前記第２ロック部及び前記第２ロック受け部の組は、前記第１収容部、前記第２収容部及び前記第３収容部の各々に、少なくとも１組配置されている請求項８に記載のプロテクタ。
【請求項１０】
前記固定部は、第１固定部であり、
前記プロテクタ本体は、前記電線配置部から外部に突出し前記プロテクタ本体を前記取付対象に固定するためのボルトが挿入される貫通孔を備える第２固定部を有し、
前記第２固定部は、前記第２収容部に位置している請求項７から請求項９のいずれか１項に記載のプロテクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、プロテクタに関するものである。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、自動車等の車両に搭載されるワイヤハーネスには、電線と、電線を保護する管状のプロテクタとを備えたものがある。このようなプロテクタには、溝状の収容凹部を有するプロテクタ本体と、収容凹部の開口を覆う蓋部とを備えるものがある。収容凹部には、電線における当該電線の長さ方向の一部が配置される。また、プロテクタ本体及び蓋体のいずれか一方は、プロテクタを車体パネルなどの取付対象に固定するための固定部を有することがある。固定部は、例えば矢じり型をなしている。矢じり型の固定部は、同固定部の弾性を利用して取付対象が有する固定孔に嵌め込まれることにより、プロテクタを取付対象に固定する。
【０００３】
プロテクタが金型を用いて形成される樹脂成形品である場合、プロテクタが矢じり型の固定部を有すると、プロテクタにおける固定部付近がアンダーカットになる可能性がある。プロテクタがアンダーカットを有する形状であると、プロテクタを形成する金型に、例えばスライド型を設けることになる。金型にスライド型を設けると、金型にスライド型を設けない場合に比べて、金型の加工や調整に時間がかかったり、コストが高くなったりする。
【０００４】
そこで、例えば、特許文献１に記載されたプロテクタは、プロテクタ本体の外面から突出する延在部と、延在部の先端にヒンジを介して連結された回動板とを有する。固定部は、回動板から突出している。プロテクタの成形時には、回動板は、プロテクタ本体に対してスライド型を必要としない位置に設定される。即ち、回動板は、同回動板のプロテクタ本体に対する位置が、回動板及び固定部を成形する金型の開閉方向と、プロテクタ本体及び蓋体を成形する金型の開閉方向とが一致する位置で形成される。このため、金型にスライド型を設けることなく、プロテクタ本体、蓋体及び固定部を有するプロテクタを成形できる。そして、金型から取り出されたプロテクタにおいて回動板が回動されることにより、固定部は、プロテクタを取付対象に取り付けるための位置に配置される。例えば、回動板が回動されることにより、１つの固定部は、蓋体と対向する位置であって金型の開閉方向に蓋体と重なる位置に配置される。
【先行技術文献】
【特許文献】
【０００５】
特開平９－１０９２８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載されているように、スライド型の使用を避けるためにプロテクタに固定部が突出する回動板を備えると、金型が大型化する。金型の大型化は、製造コストを増大させる一因になる。
【０００７】
本開示の目的は、スライド型を用いることなく固定部周辺の領域を成形できるとともに、且つ、金型の大型化を抑制できるプロテクタを提供することにある。
【課題を解決するための手段】
【０００８】
本開示のプロテクタは、溝状をなす収容凹部を備える電線配置部を有するプロテクタ本体と、前記収容凹部の開口を覆う被覆部を有する蓋体と、を備える樹脂成形品のプロテクタであって、前記プロテクタ本体は、前記プロテクタ本体を取付対象に固定するために前記取付対象に第１の方向に挿入される固定部と、前記蓋体を、前記開口を覆った状態に維持するための第１ロック部とを有し、前記蓋体は、第１ロック孔を備える第１ロック受け部を有し、前記固定部は、前記第１の方向に延びる取付支柱と、前記取付支柱の先端領域から前記取付支柱の基端に近づく方向に延び弾性を有する少なくとも１つの係合爪とを有するとともに、前記第１の方向と垂直をなす第２の方向が前記固定部を成形する金型の開閉方向になる形状であり、前記第１の方向と垂直をなし且つ前記第２の方向と垂直をなす方向から見て前記第１の方向と反対向きの方向を第３の方向とすると、前記第１ロック部は、前記第３の方向に前記第１ロック孔に挿入される第１挿入部と、前記第２の方向から見て前記第３の方向と交差する第４の方向に前記第１挿入部から突出し前記第１挿入部が前記第１ロック孔に挿入されているときに前記第１ロック受け部に引っ掛かる第１ロック突部とを有するとともに、前記第２の方向が前記第１ロック部を成形する金型の開閉方向になる形状であり、前記第１ロック突部が前記第１ロック受け部に引っ掛かることにより、前記被覆部の少なくとも一部が前記開口を覆う状態に維持されるプロテクタである。
【発明の効果】
【０００９】
本開示のプロテクタによれば、スライド型を用いることなく固定部周辺の領域を成形できるとともに、且つ、金型の大型化を抑制できる。
【図面の簡単な説明】
【００１０】

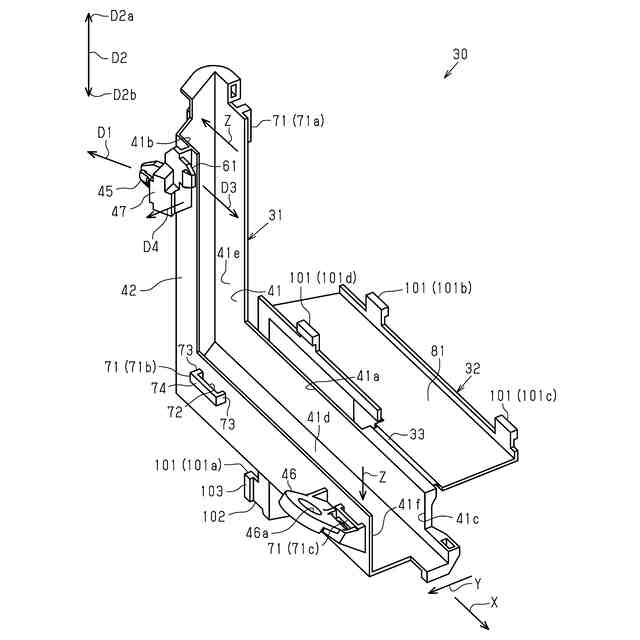

図１は、一実施形態におけるプロテクタを備えるワイヤハーネスの斜視図である。
図２は、同実施形態における展開された状態のプロテクタの斜視図である。
図３は、同実施形態における展開された状態のプロテクタの斜視図である。
図４は、同実施形態における展開された状態のプロテクタの平面図である。
図５は、同実施形態におけるプロテクタ本体の部分拡大図である。
図６は、同実施形態におけるプロテクタ本体の部分拡大図である。
図７は、同実施形態におけるプロテクタ本体の部分拡大図である。
図８は、同実施形態におけるプロテクタ本体及び蓋体の部分拡大図である。
図９は、同実施形態における蓋体の部分拡大図である。
図１０は、同実施形態におけるプロテクタの部分拡大図である。
【発明を実施するための形態】
