発明の名称端子およびコネクタ
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類H01R 11/12 20060101AFI20250512BHJP(基本的電気素子)
要約【課題】放熱性を向上できる端子およびコネクタを提供する。
【解決手段】端子20は、第1方向X1に延びる板状の第1接続部30と、第1接続部30の第1端縁から第1方向X1と交差する第2方向Y1に延びる連結部40と、連結部40から第2方向Y1に向かって突出する第2接続部50と、を備える。連結部40は、第1接続部30の第1端縁から第2方向Y1に延びる板状の本体部41と、本体部41のうち第1方向X1および第2方向Y1の双方と交差する第3方向Z1の第1側縁から第1方向X1に向かって突出する突片42を有する。
【選択図】図2
特許請求の範囲【請求項１】
第１方向に延びる板状の第１接続部と、
前記第１接続部の第１端縁から前記第１方向と交差する第２方向に延びる連結部と、
前記連結部から前記第２方向に向かって突出する第２接続部と、を備え、
前記連結部は、前記第１端縁から前記第２方向に延びる板状の本体部と、前記本体部のうち前記第１方向および前記第２方向の双方と交差する第３方向の第１側縁から前記第２方向および前記第３方向の双方と交差する第４方向に向かって突出する第１突片と、を有する、端子。
続きを表示（約 1,100 文字）【請求項２】
前記第１接続部は、ボルト締結部を有する、請求項１に記載の端子。
【請求項３】
前記連結部は、前記本体部のうち前記第３方向の反対方向である第３反対方向の第２側縁から前記第４方向に向かって突出する第２突片を有する、請求項１に記載の端子。
【請求項４】
前記第１接続部は、前記本体部のうち前記第２方向の反対方向である第２反対方向の端縁から前記第１方向に向かって突出しており、
前記第４方向は、前記第１方向に一致している、請求項３に記載の端子。
【請求項５】
前記第１突片は、前記第１側縁から前記第１方向に向かって折り曲げられて形成された第１突出部を有し、
前記第２突片は、前記第２側縁から前記第１方向に向かって折り曲げられて形成された第２突出部を有する、請求項４に記載の端子。
【請求項６】
前記第１突片は、前記第１突出部のうち前記第１方向の端部から前記第３反対方向に向かって折り曲げられた第１折り曲げ部を有し、
前記第２突片は、前記第２突出部のうち前記第１方向の端部から前記第３方向に向かって折り曲げられた第２折り曲げ部を有する、請求項５に記載の端子。
【請求項７】
前記第１突片は、前記第２方向に延びており、
前記第１突片は、前記第２方向において前記本体部の中間位置のみに設けられている、請求項１に記載の端子。
【請求項８】
前記第２方向に沿う前記本体部の寸法は、前記第１方向に沿う前記第１接続部の寸法よりも大きく設定されており、
前記第２方向に沿う前記第１突片の寸法は、前記第１方向に沿う前記第１接続部の寸法よりも大きく設定されている、請求項７に記載の端子。
【請求項９】
前記第１接続部は、前記第２方向から見た平面形状が多角形状に形成されており、
前記第１接続部は、第１辺と、第２辺と、前記第１辺と前記第２辺との間に延びる接続辺とを有し、
前記本体部は、前記接続辺から前記第２方向に向かって折り曲げられて形成されている、請求項１に記載の端子。
【請求項１０】
前記第１接続部は、
前記第１辺から前記第２方向に向かって折り曲げられて形成された第１保持片と、
前記第２辺から前記第２方向に向かって折り曲げられて形成された第２保持片と、を有し、
前記第２接続部は、円筒状に形成されており、
前記第２接続部は、前記本体部と一体に形成されている、請求項９に記載の端子。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、端子およびコネクタに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、車両に搭載されるコネクタとしては、端子と、端子を保持するハウジングとを備えるものが知られている。この種の端子は、板状の第１接続部と、第１接続部の端縁から第１接続部と交差する方向に突出する連結部と、連結部から突出する第２接続部とを有している（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－８３１３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記コネクタにおいては、放熱性の向上が望まれている。
本開示の目的は、放熱性を向上できる端子およびコネクタを提供することにある。
【課題を解決するための手段】
【０００５】
本開示の端子は、第１方向に延びる板状の第１接続部と、前記第１接続部の第１端縁から前記第１方向と交差する第２方向に延びる連結部と、前記連結部から前記第２方向に向かって突出する第２接続部と、を備え、前記連結部は、前記第１端縁から前記第２方向に延びる板状の本体部と、前記本体部のうち前記第１方向および前記第２方向の双方と交差する第３方向の第１側縁から前記第２方向および前記第３方向の双方と交差する第４方向に向かって突出する第１突片と、を有する。
【発明の効果】
【０００６】
本開示の端子およびコネクタによれば、放熱性を向上できるという効果を奏する。
【図面の簡単な説明】
【０００７】

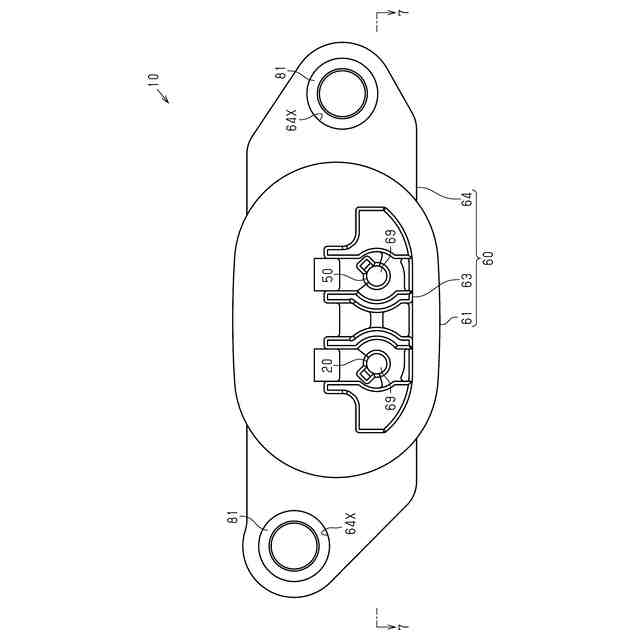

図１は、一実施形態のコネクタを示す平面図である。

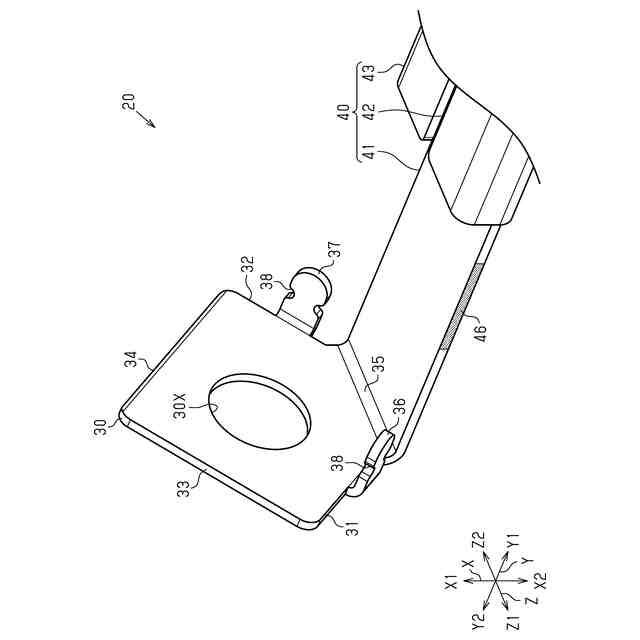

図２は、一実施形態の端子を示す斜視図である。

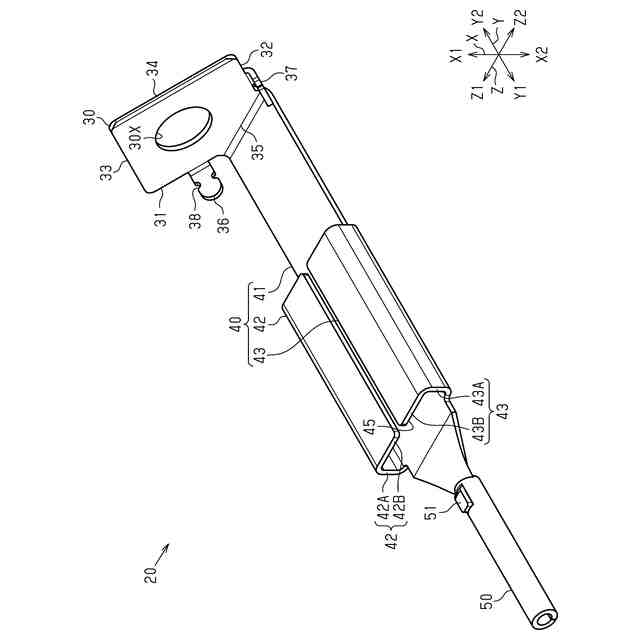

図３は、一実施形態の端子を示す斜視図である。

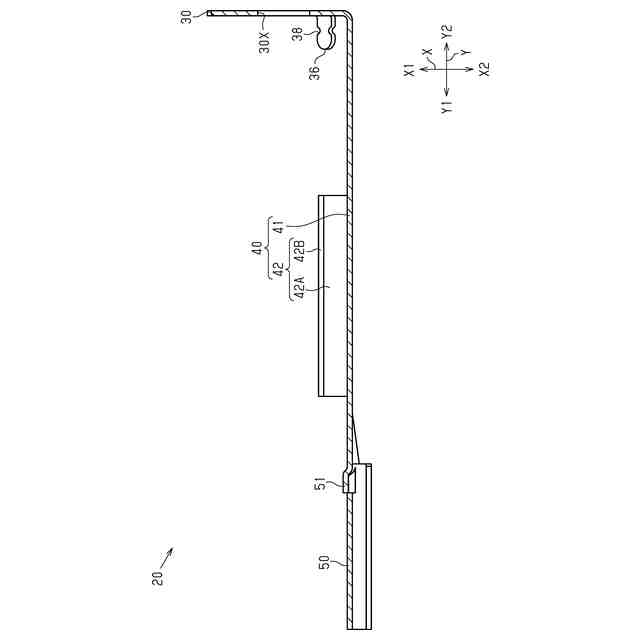

図４は、一実施形態の端子を示す断面図である。

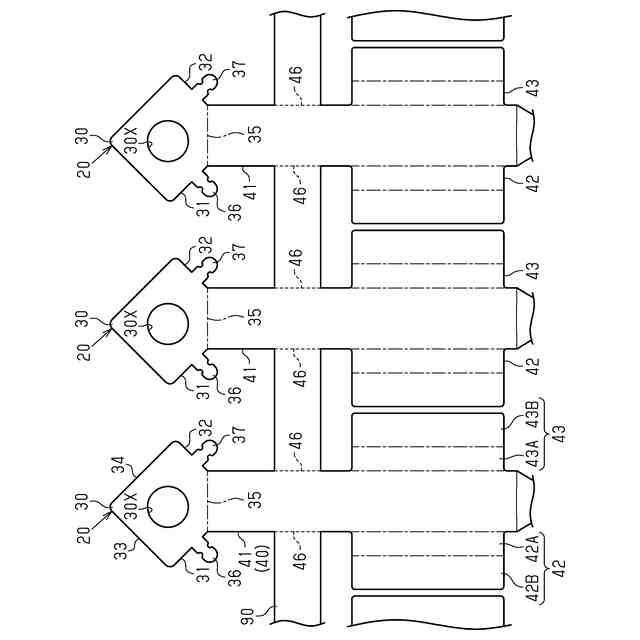

図５は、一実施形態の製造途中の端子を示す平面図である。

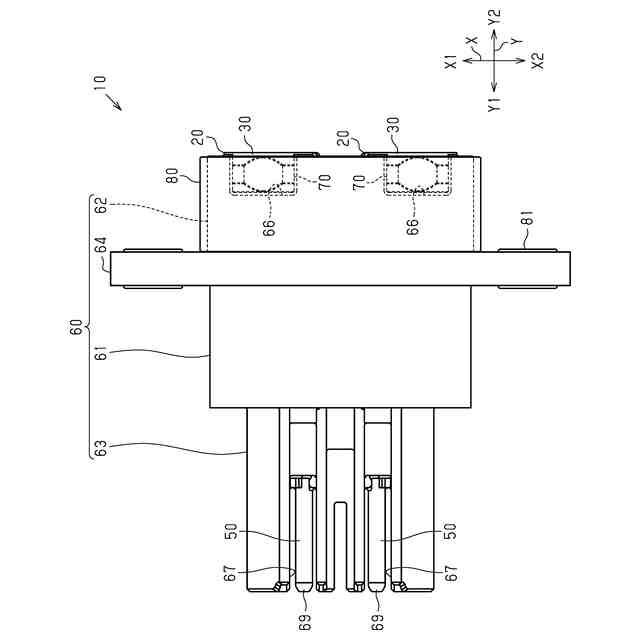

図６は、一実施形態のコネクタを示す平面図である。

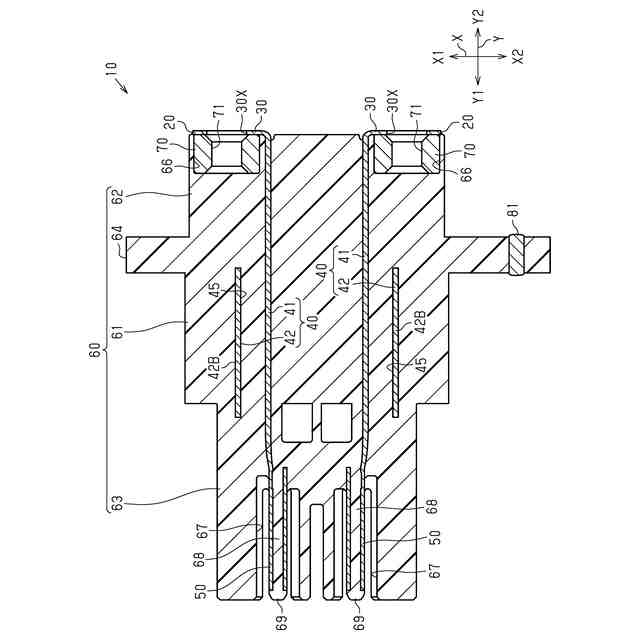

図７は、一実施形態のコネクタを示す断面図（図６における７－７線断面図）である。

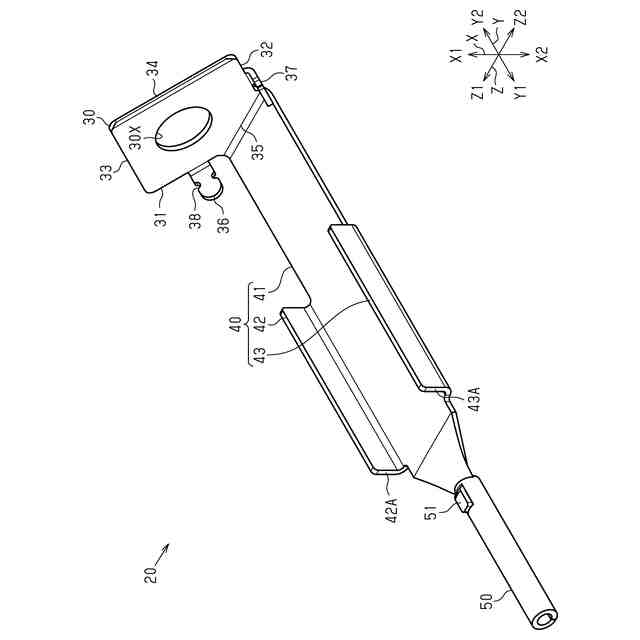

図８は、変更例の端子を示す斜視図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施形態を列挙して説明する。
［１］本開示の端子は、第１方向に延びる板状の第１接続部と、前記第１接続部の第１端縁から前記第１方向と交差する第２方向に延びる連結部と、前記連結部から前記第２方向に向かって突出する第２接続部と、を備え、前記連結部は、前記第１端縁から前記第２方向に延びる板状の本体部と、前記本体部のうち前記第１方向および前記第２方向の双方と交差する第３方向の第１側縁から前記第２方向および前記第３方向の双方と交差する第４方向に向かって突出する第１突片と、を有する。
【０００９】
この構成によれば、第１接続部と第２接続部とを連結する連結部に第１突片が設けられる。この第１突片を設けたことにより、端子の表面積を増大させることができる。これにより、端子の放熱性を向上させることができる。また、第１突片は、本体部の長さ方向である第２方向と本体部の幅方向である第３方向との双方と交差する第４方向に突出するように形成される。このため、連結部の体格が本体部の幅方向である第３方向に大型化することを抑制できる。このように、連結部の体格が第３方向に大型化することを抑制しつつも、端子の放熱性を向上させることができる。
【００１０】
［２］上記［１］において、前記第１接続部は、ボルト締結部を有してもよい。
この構成によれば、第１接続部と相手端子とをボルト締結によって互いに接続することができる。
（【００１１】以降は省略されています）
