発明の名称電気接続箱
出願人住友電装株式会社
代理人個人,個人
主分類H02G 3/14 20060101AFI20250508BHJP(電力の発電,変換,配電)
要約【課題】カバーの組付作業性を向上させることを可能とした電気接続箱を提供する。
【解決手段】電気接続箱10におけるカバー20は、底壁21と、底壁21からカバー20の組付方向D1に沿って延出する周壁22と、ハウジング本体12にそれぞれ係止される第1係止部41および第2係止部42とを備える。周壁22は、開口13の周縁に沿った環状をなしている。周壁22は、第1側壁31と、第2側壁32と、第1側壁31と第2側壁32とが交わる角部33とを含む。底壁21は、組付方向D1に窪む凹部34を角部33を含む範囲に有する。第1係止部41は、第1側壁31において、当該第1側壁31に沿った方向(X軸方向)における凹部34の幅の範囲内に設けられている。また、第2係止部42は、第2側壁32において、当該第2側壁32に沿った方向(Y軸方向)における凹部34の幅の範囲内に設けられている。
【選択図】図1
特許請求の範囲【請求項１】
ハウジングを有する電気接続箱であって、
前記ハウジングは、ハウジング本体と、前記ハウジング本体の開口に組み付けられるカバーと、を備え、
前記カバーは、底壁と、前記底壁から前記カバーの組付方向に沿って延出する周壁と、前記ハウジング本体にそれぞれ係止される第１係止部および第２係止部と、を備え、
前記周壁は、前記開口の周縁に沿った環状をなし、
前記周壁は、第１側壁と、第２側壁と、前記第１側壁と前記第２側壁とが交わる角部と、を含み、
前記底壁は、前記組付方向に窪む凹部を前記角部を含む範囲に有し、
前記第１係止部は、前記第１側壁において、当該第１側壁に沿った方向における前記凹部の幅の範囲内に設けられ、
前記第２係止部は、前記第２側壁において、当該第２側壁に沿った方向における前記凹部の幅の範囲内に設けられている、
電気接続箱。
続きを表示（約 380 文字）【請求項２】
前記底壁は、前記底壁の中央側から前記第１側壁に向かって前記開口に近づくように傾斜するとともに前記第１側壁に繋がる第１傾斜部を含み、
前記第１傾斜部と前記凹部とは、前記第１側壁に沿って互いに隣接している、
請求項１に記載の電気接続箱。
【請求項３】
前記凹部は、前記第１側壁に向かって前記開口に近づくように傾斜するとともに前記第１側壁に繋がる第２傾斜部を含み、
前記第２傾斜部は、前記第１傾斜部よりも小さな傾斜勾配を有している、
請求項２に記載の電気接続箱。
【請求項４】
前記ハウジングは、内部に収容する電線を前記ハウジングの外部に導出する導出部を備え、
前記導出部の少なくとも一部は、前記カバーにおける前記周壁に設けられている、
請求項１に記載の電気接続箱。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電気接続箱に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば、特許文献１に記載された電気接続箱におけるハウジングは、ハウジング本体と、ハウジング本体の開口に組み付けられるカバーとを備える。カバーは、ハウジング本体にそれぞれ係止される複数の係止部を備える。ハウジング本体に電気部品を収容した後、カバーの各係止部をハウジング本体に係止させることで、カバーがハウジング本体に組み付けられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－４４８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような電気接続箱では、カバーをハウジング本体に組み付ける際、複数の係止部の各々をハウジング本体に係止させる必要がある。これにより、カバーの組付作業が煩雑になるおそれがあった。
【０００５】
本開示の目的は、カバーの組付作業性を向上させることを可能とした電気接続箱を提供することにある。
【課題を解決するための手段】
【０００６】
本開示の電気接続箱は、ハウジングを有する電気接続箱であって、前記ハウジングは、ハウジング本体と、前記ハウジング本体の開口に組み付けられるカバーと、を備え、前記カバーは、底壁と、前記底壁から前記カバーの組付方向に沿って延出する周壁と、前記ハウジング本体にそれぞれ係止される第１係止部および第２係止部と、を備え、前記周壁は、前記開口の周縁に沿った環状をなし、前記周壁は、第１側壁と、第２側壁と、前記第１側壁と前記第２側壁とが交わる角部と、を含み、前記底壁は、前記組付方向に窪む凹部を前記角部を含む範囲に有し、前記第１係止部は、前記第１側壁において、当該第１側壁に沿った方向における前記凹部の幅の範囲内に設けられ、前記第２係止部は、前記第２側壁において、当該第２側壁に沿った方向における前記凹部の幅の範囲内に設けられている。
【発明の効果】
【０００７】
本開示の電気接続箱によれば、カバーの組付作業性を向上させることが可能となる。
【図面の簡単な説明】
【０００８】

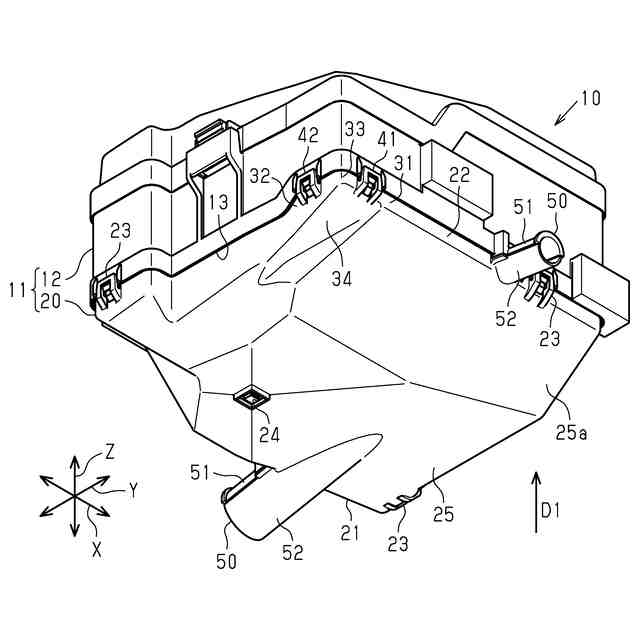

図１は、一実施形態の電気接続箱の斜視図である。

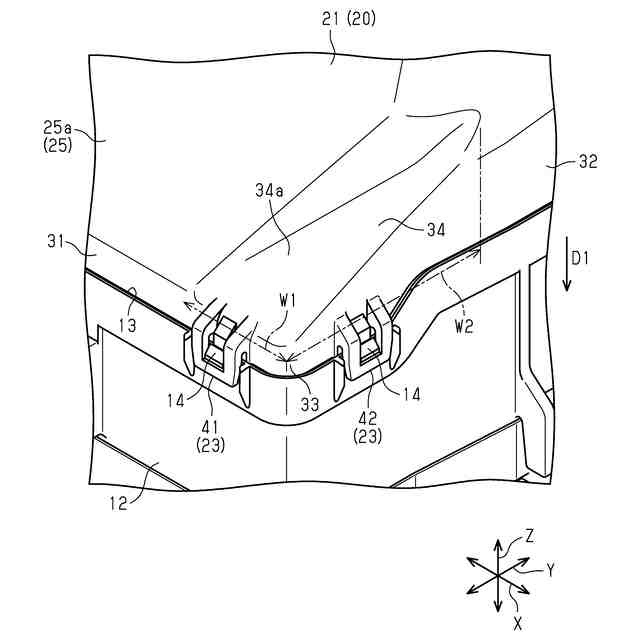

図２は、同実施形態のカバーにおける凹部付近の構成を拡大して示す拡大斜視図である。
図３は、同実施形態におけるハウジングを部分的に示す側面図である。
図４は、同実施形態におけるハウジングを部分的に示す断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示の電気接続箱は、
［１］ハウジングを有する電気接続箱であって、前記ハウジングは、ハウジング本体と、前記ハウジング本体の開口に組み付けられるカバーと、を備え、前記カバーは、底壁と、前記底壁から前記カバーの組付方向に沿って延出する周壁と、前記ハウジング本体にそれぞれ係止される第１係止部および第２係止部と、を備え、前記周壁は、前記開口の周縁に沿った環状をなし、前記周壁は、第１側壁と、第２側壁と、前記第１側壁と前記第２側壁とが交わる角部と、を含み、前記底壁は、前記組付方向に窪む凹部を前記角部を含む範囲に有し、前記第１係止部は、前記第１側壁において、当該第１側壁に沿った方向における前記凹部の幅の範囲内に設けられ、前記第２係止部は、前記第２側壁において、当該第２側壁に沿った方向における前記凹部の幅の範囲内に設けられている。
【００１０】
この構成によれば、カバーの底壁における凹部が、第１係止部および第２係止部に対して組付方向に近づいた構成となる。このため、第１係止部および第２係止部をハウジング本体に係止させる際、例えば作業者がカバーの凹部を組付方向に向かって押すことで、一度の押し動作で第１係止部および第２係止部の両方をハウジング本体に係止させることが可能となる。したがって、ハウジング本体に対するカバーの組付作業性を向上させることが可能となる。
（【００１１】以降は省略されています）
