公開番号2025100117
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023217246
出願日2023-12-22
発明の名称端子締結部のカバー
出願人トヨタ自動車株式会社,株式会社デンソー,住友電装株式会社
代理人弁理士法人快友国際特許事務所
主分類H01R 9/00 20060101AFI20250626BHJP(基本的電気素子)
要約【課題】上下方向に配列された2つの端子締結部において異物が接触し、端子間で短絡が発生することを抑止する。
【解決手段】上下方向に配列された2つの端子締結部を覆うカバーであって、2つの端子締結部を水平方向から覆うカバー本体と、カバー本体の内面から2つの端子締結部の間へ延在する隔壁とを備える。隔壁の先端は、2つの端子締結部を保持する端子台に達しており、隔壁の上面には、隔壁の延在方向に延びる第1立設面と、延在方向と交差する方向に延びる第2立設面との少なくとも一方が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
上下方向に配列された２つの端子締結部を覆うカバーであって、
前記２つの端子締結部を水平方向から覆うカバー本体と、
前記カバー本体の内面から前記２つの端子締結部の間へ延在する隔壁と、
を備え、
前記隔壁の先端は、前記２つの端子締結部を保持する端子台に達しており、
前記隔壁の上面には、前記隔壁の延在方向に延びる第１立設面と、前記延在方向と交差する方向に延びる第２立設面と、の少なくとも一方が設けられている、
カバー。

発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術は、端子締結部のカバーに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１に、端子締結部のカバーが記載されている。このカバーは裏面に２つの端子締結部の間へ延在する隔壁を備える。上記の隔壁は２つの端子締結部を並び方向から見た場合に、隔壁の先端は隔壁が延在する方向に向かって傾斜しながら伸びている。このような構成によると、端子の締結時に発生した導電性の異物等により、２つの端子締結部の間が短絡することが防止される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０６２３９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の技術では、２つの端子締結部が水平方向に配列されており、その配列に応じたカバーの構成が検討されている。上下方向に配列された２つの端子締結部に対して、それらの短絡を回避又は抑制し得るカバーの構造が必要とされている。
【課題を解決するための手段】
【０００５】
本明細書が開示する技術は、上下方向に配列された２つの端子締結部を覆うカバーに具現化される。このカバーは、２つの端子締結部を水平方向から覆うカバー本体と、カバー本体の内面から２つの端子締結部の間へ延在する隔壁と、を備える。隔壁の先端は、２つの端子締結部を保持する端子台に達しており、隔壁の上面には、隔壁の延在方向に延びる第１立設面と、延在方向と交差する方向に延びる第２立設面との少なくとも一方が設けられている。
【０００６】
上記の構成によると、２つの端子締結部に対してカバーを装着した際に、カバーに設けられた隔壁が、２つの端子締結部の間に深く入り込み、その先端は端子台まで達する。これにより、２つの端子締結部の間に存在する異物が、２つの端子締結部の間へ深く押し込まれ、２つの端子締結部を異物を介して短絡することが回避又は抑制される。加えて、隔壁の上面には、一又は複数の立設面が設けられている。これにより、隔壁の上面によって受け止められた異物が、その上面からずれ落ちることが抑制される。これにより、２つの端子締結部が異物を介して短絡することがさらに回避又は抑制される。
【図面の簡単な説明】
【０００７】

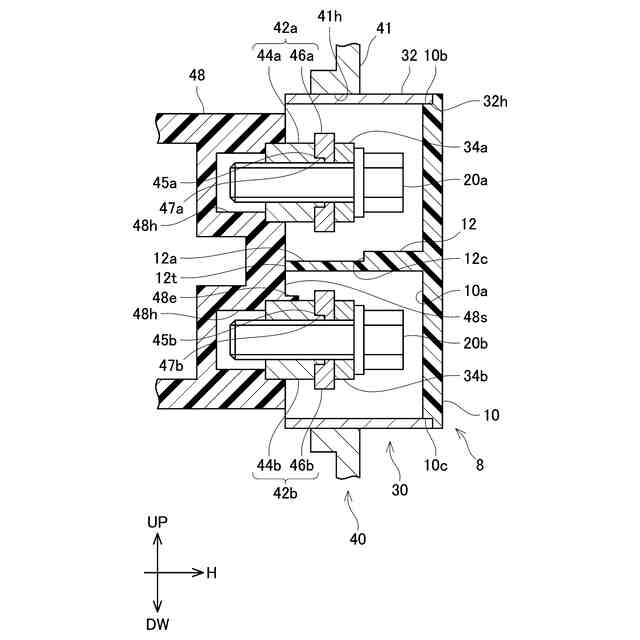

インバータユニット４０にコネクタユニット３０及びカバー８が組付けられた状態を示す断面図である。

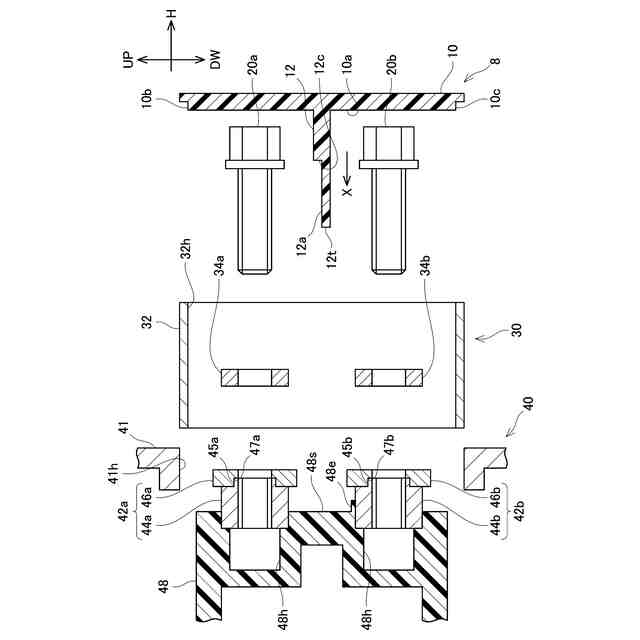

図１に示すインバータユニット４０、コネクタユニット３０及びカバー８の分解図である。

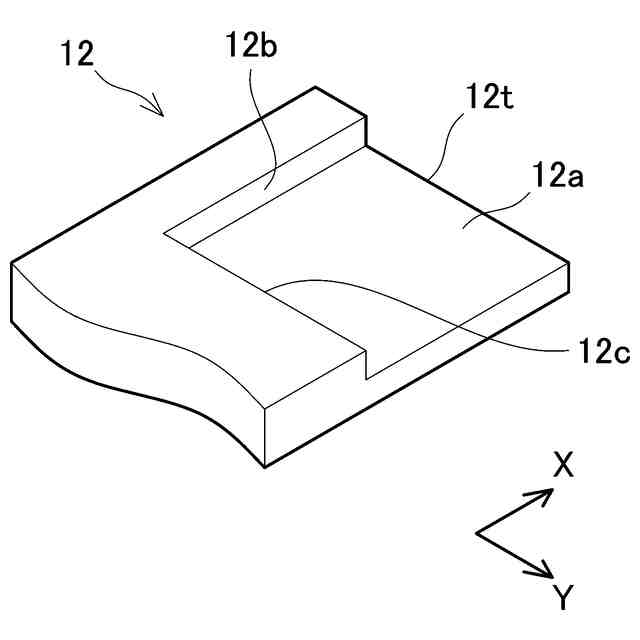

カバー８の隔壁１２の構成を示す斜視図である。図中のＸ方向は、隔壁１２の延在方向を示しており、Ｙ方向は、当該延在方向に交差する方向（例えば、直交する方向）を示している。
【発明を実施するための形態】
【０００８】
図面を参照して実施例のカバー８について説明する。なお、図中における方向ＵＰは、上下方向における上方を示しており、方向ＤＷは上下方向における下方を示している。また、図中における方向Ｈは、当該上下方向に垂直であって、水平方向を示している。
【０００９】
図１、図２に示すように、本実施例のカバー８は、上下方向に配列された２つの端子締結部４２ａ、４２ｂを覆う。一例ではあるが、２つの端子締結部４２ａ、４２ｂは、電動車に搭載されたインバータユニット４０に設けられている。インバータユニット４０は、インバータ（図示省略）を収容するケーシング４１と、ケーシング４１の内部に配置された端子台４８を備える。２つの端子締結部４２ａ、４２ｂは、端子台４８によって保持されており、上下方向に配列されている。端子台４８は、例えば樹脂材料といった、絶縁性材料で構成されている。
【００１０】
ケーシング４１には、コネクタ取付口４１ｈが設けられている。コネクタ取付口４１ｈは、水平方向に向けて開口しており、２つの端子締結部４２ａ、４２ｂを外部へ露出する。コネクタ取付口４１ｈには、コネクタユニット３０が着脱可能に構成されている。コネクタユニット３０は、電力ケーブル（図示省略）の先端に設けられている。一例ではあるが、電力ケーブルは、直流用の電力ケーブルであって、電動車に搭載されたバッテリと電気的に接続されている。コネクタユニット３０がインバータユニット４０に取り付けられることで、バッテリがインバータユニット４０へ電気的に接続される。
（【００１１】以降は省略されています）
