発明の名称コネクタ
出願人住友電装株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 13/42 20060101AFI20250701BHJP(基本的電気素子)
要約【課題】ハーネス等の導電部材の組み付け作業を行う現場における作業の簡易化を図れるコネクタを提供する。
【解決手段】ハウジング11は、キャビティ14の後端側に位置して端子金具80を当て止めする当て止め部17を有している。ホルダ40は、キャビティ14の前端側に対向する覆い部41を有している。当て止め部17には、第1挿通孔18が形成され、覆い部41には、第2挿通孔44が形成されている。端子金具80は、第1挿通孔18からキャビティ14に配置された相手端子金具170の導電部分に接続可能な第1接続部81と、第2挿通孔44からキャビティ14に配置されたFPC160の導電部分に接続可能な第2接続部82と、を有している
【選択図】図2
特許請求の範囲【請求項１】
キャビティを有するハウジングと、
前記ハウジングの前記キャビティに収容される端子金具と、
前記ハウジングに装着されるホルダと、を備え、
前記ハウジングは、前記キャビティの一端側に位置して前記端子金具を当て止めする当て止め部を有し、
前記ホルダは、前記キャビティの他端側に対向して配置される覆い部を有し、
前記当て止め部には、前記キャビティの一端側に連通する第１挿通孔が形成され、
前記覆い部には、前記キャビティの他端側に連通する第２挿通孔が形成され、
前記端子金具は、
前記キャビティの一端側に面し、前記第１挿通孔から前記キャビティに配置された第１導電部材の導電部分に接続可能な第１接続部と、
前記キャビティの他端側に面し、前記第２挿通孔から前記キャビティに配置された第２導電部材の導電部分に接続可能な第２接続部と、を有している、コネクタ。
続きを表示（約 580 文字）【請求項２】
さらに、前記ハウジングに装着されるロック部材を備え、
前記第１導電部材は、回路基板であり、
前記ハウジングは、係止受け部を有し、
前記ロック部材は、前記回路基板の貫通孔を貫通し、前記係止受け部と係止する係止部を有している、請求項１に記載のコネクタ。
【請求項３】
前記第２導電部材は、前記導電部分にタブ状の相手接続部を有し、
前記ホルダの前記第２挿通孔は、前記相手接続部を挿通するタブ挿通孔である、請求項１に記載のコネクタ。
【請求項４】
前記端子金具は、導電性の板材からなり、前記第１接続部と前記第２接続部とを連結する一枚の平板状の連結部を有している、請求項１に記載のコネクタ。
【請求項５】
前記第１導電部材は、回路基板であり、
前記第１挿通孔は、前記回路基板の板厚方向の孔径を前記キャビティに向けて次第に小さくするテーパ面を有し、
前記ハウジングは、前記キャビティにおける前記板厚方向で対向する対向面間に前記第１接続部を位置決め状態に嵌合する嵌合凹部を有している、請求項１から請求項４のいずれか一項に記載のコネクタ。
【請求項６】
前記第１導電部材は、回路基板としてのフレキシブル基板である、請求項１に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
特許文献１は開示されたコネクタは、フラットケーブルを屈曲状態に保持するホルダと、コネクタハウジングに収容されるターミナルと、を備えている。コネクタハウジングは、コネクタハウジングの内部を前後方向に延びる端子収容室と、コネクタハウジングの前壁を貫通して端子収容室に連通する端子挿入穴と、コネクタハウジングの後面に開口して端子収容室に連通する後方開口部と、を有している。各端子収容室には、後方からターミナルが挿入されて収容される。端子挿入穴には、前方から相手ターミナルが挿入される。相手ターミナルは、端子収容室に収容されたターミナルに接続される。後方開口部には、フラットケーブルを保持したホルダが挿入される。特許文献２は、フラットケーブルが挿入されるコネクタ本体を備えた電気コネクタを開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－１１７９２３号公報
特開２０１７－１２６５０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の場合、ハーネス工場等の現場において、コネクタハウジングの端子収容室にターミナルを挿入した後、フラットケーブルを保持したホルダをコネクタハウジングに挿入して組み付ける作業を行わねばならず、作業負担が大きいという問題があった。
【０００５】
そこで、本開示は、ハーネス等の導電部材の組み付け作業を行う現場における作業の簡易化を図れるコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のコネクタは、キャビティを有するハウジングと、前記ハウジングの前記キャビティに収容される端子金具と、前記ハウジングに装着されるホルダと、を備え、前記ハウジングは、前記キャビティの一端側に位置して前記端子金具を当て止めする当て止め部を有し、前記ホルダは、前記キャビティの他端側に対向して配置される覆い部を有し、前記当て止め部には、前記キャビティの一端側に連通する第１挿通孔が形成され、前記覆い部には、前記キャビティの他端側に連通する第２挿通孔が形成され、前記端子金具は、前記キャビティの一端側に面し、前記第１挿通孔から前記キャビティに配置された第１導電部材の導電部分に接続可能な第１接続部と、前記キャビティの他端側に面し、前記第２挿通孔から前記キャビティに配置された第２導電部材の導電部分に接続可能な第２接続部と、を有しているコネクタである。
【発明の効果】
【０００７】
本開示によれば、ハーネス等の導電部材の組み付け作業を行う現場における作業の簡易化を図れるコネクタを提供することが可能となる。
【図面の簡単な説明】
【０００８】

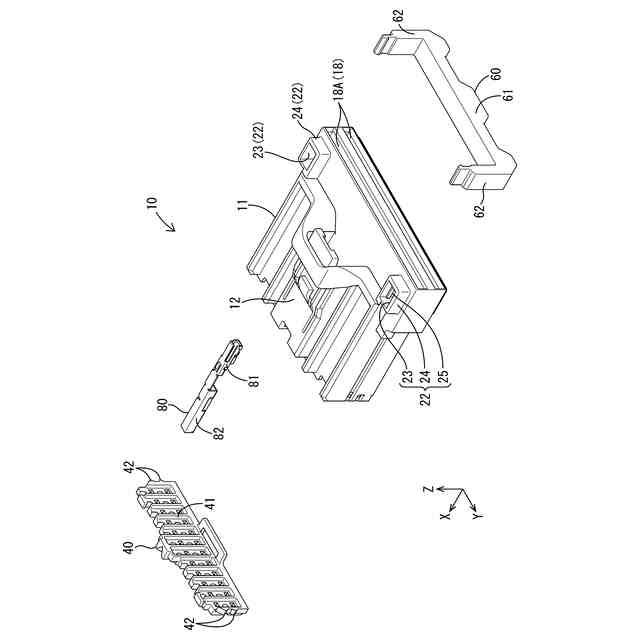

図１は、実施形態１のコネクタの分解斜視図である。

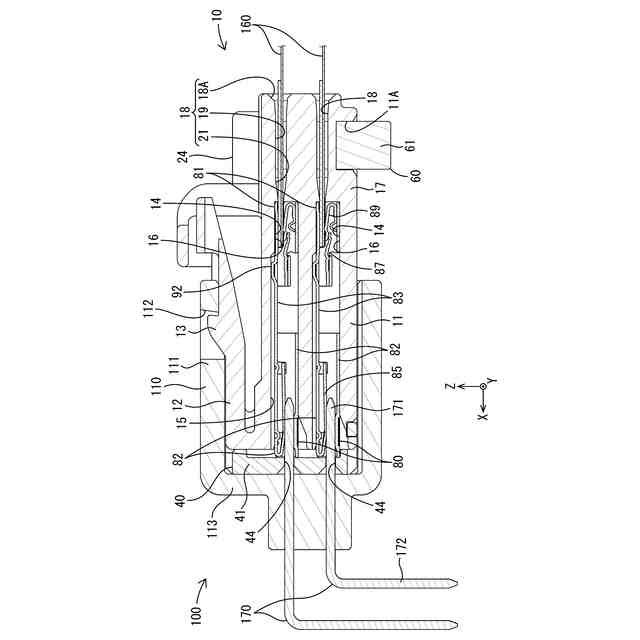

図２は、実施形態１のコネクタが相手コネクタと嵌合された状態を示す側断面図である。
図３は、実施形態１のコネクタを上方から見た斜視図である。

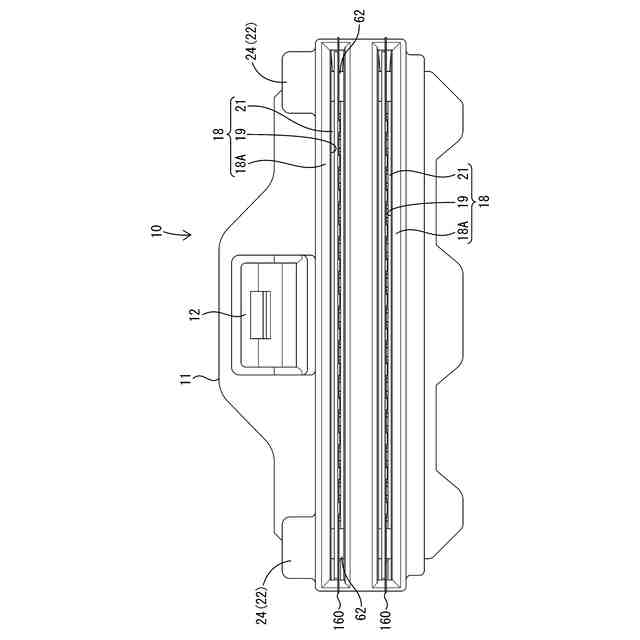

図４は、実施形態１のコネクタの背面図である。

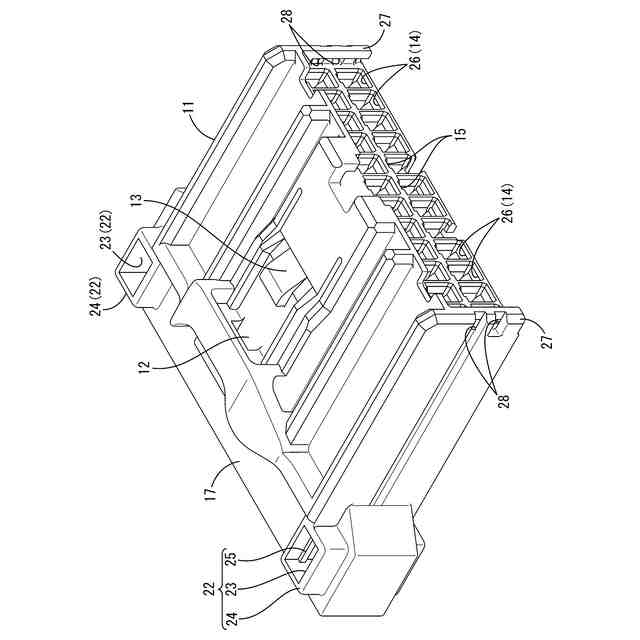

図５は、実施形態１のコネクタにおけるハウジングを上方から見た斜視図である。

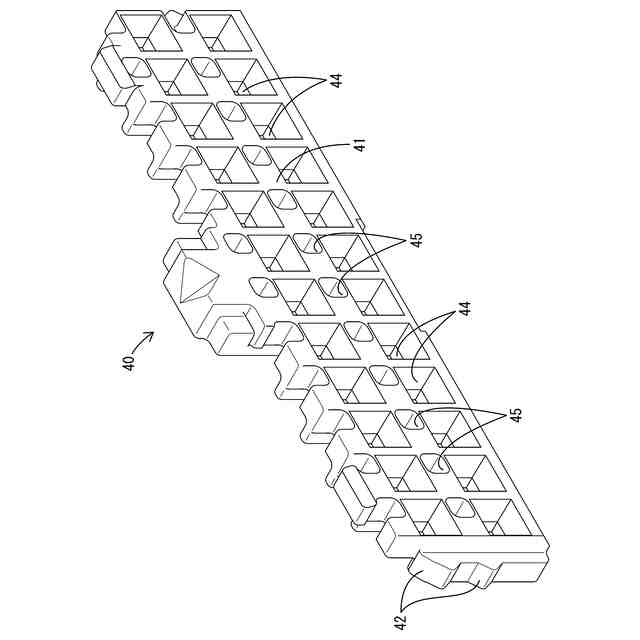

図６は、実施形態１のコネクタにおけるホルダを前方から見た斜視図である。

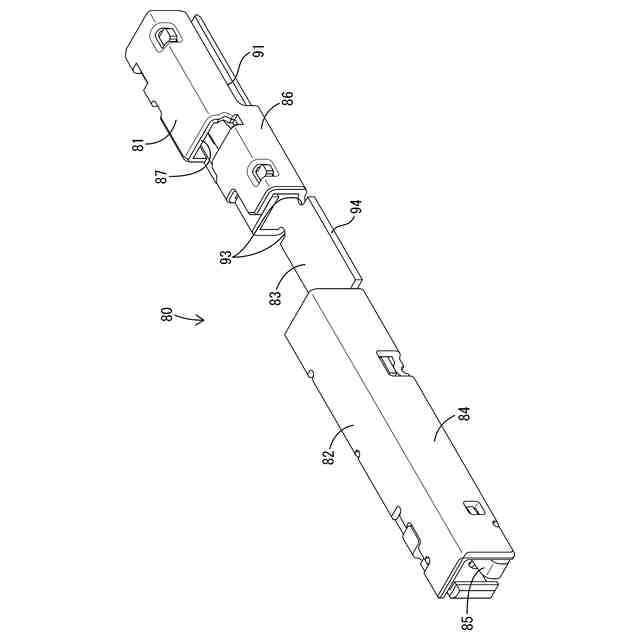

図７は、実施形態１のコネクタにおける端子金具を上方から見た斜視図である。

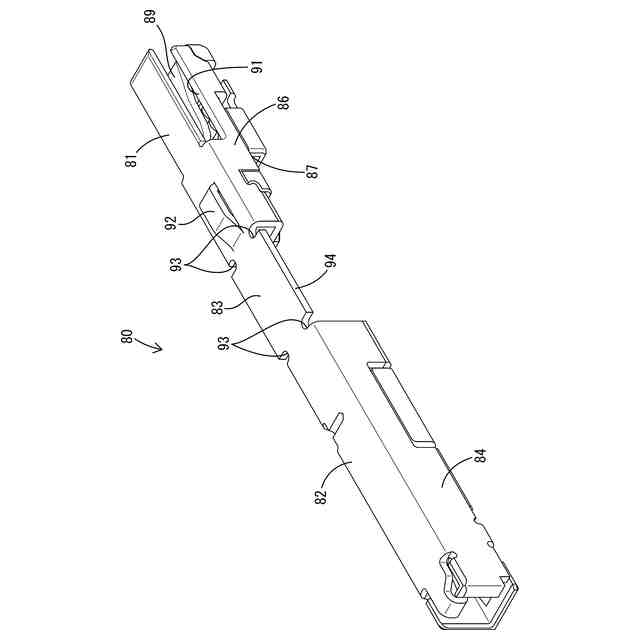

図８は、実施形態１のコネクタにおける端子金具を下方から見た斜視図である。

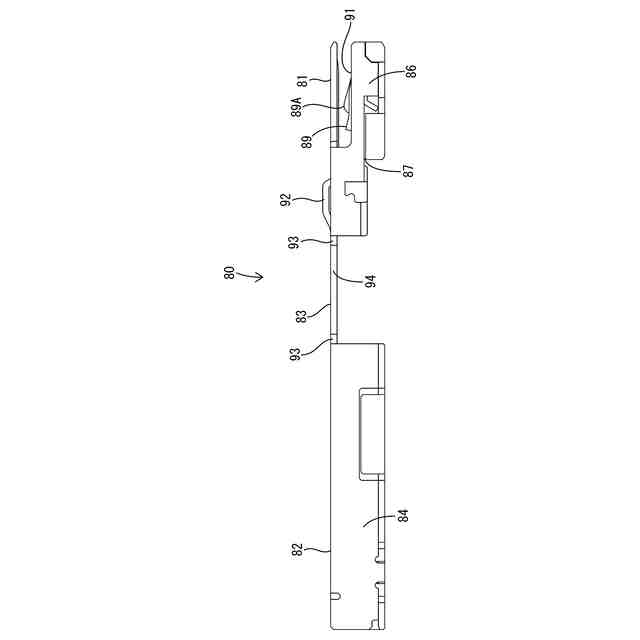

図９は、実施形態１のコネクタにおける端子金具の側面図である。
図１０は、実施形態１のコネクタにおける端子金具がキャリアを介して複数連結された連鎖端子の平面図である。
図１１は、実施形態１のコネクタにおけるロック部材を前方から見た斜視図である。
図１２は、実施形態１のコネクタにおいて、端子金具、ハウジングおよびホルダを一体化してなるハウジングユニットの側断面図である。
図１３は、実施形態１のコネクタにおいて、複数の端子金具がＦＰＣに接続された状態を上方から見た斜視図である。

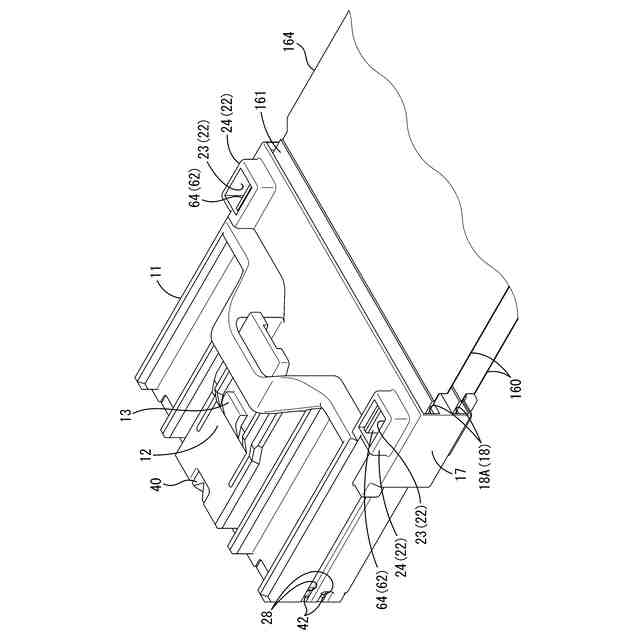

図１４は、実施形態１のコネクタにおいて、ＦＰＣの貫通孔を貫通したロック部材の係止部がハウジングの係止受け部と係止した状態を拡大して示す横断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示のコネクタは、
（１）キャビティを有するハウジングと、前記ハウジングの前記キャビティに収容される端子金具と、前記ハウジングに装着されるホルダと、を備え、前記ハウジングは、前記キャビティの一端側に位置して前記端子金具を当て止めする当て止め部を有し、前記ホルダは、前記キャビティの他端側に対向して配置される覆い部を有し、前記当て止め部には、前記キャビティの一端側に連通する第１挿通孔が形成され、前記覆い部には、前記キャビティの他端側に連通する第２挿通孔が形成され、前記端子金具は、前記キャビティの一端側に面し、前記第１挿通孔から前記キャビティに配置された第１導電部材の導電部分に接続可能な第１接続部と、前記キャビティの他端側に面し、前記第２挿通孔から前記キャビティに配置された第２導電部材の導電部分に接続可能な第２接続部と、を有している。
【００１０】
端子金具は、キャビティの他端側からハウジングのキャビティに挿入され、当て止め部に当て止めされる。次いで、ハウジングにホルダが装着され、ハウジングのキャビティの他端側が覆い部で覆われる。これにより、端子金具は、ハウジングおよびホルダに対してキャビティからの抜け出しを規制された状態に保持される。端子金具を保持したハウジングは、第１導電部材または第２導電部材の組み付けを行うハーネス工場等の現場に搬送される。この現場では、第１導電部材の導電部分または第２導電部材の導電部分が第１挿通孔または第２挿通孔からキャビティに挿入される。第１導電部材の導電部分または第２導電部材の導電部分は、キャビティに予め挿入されていた端子金具の第１接続部または第２接続部に接続される。これによれば、ハーネス工場等の現場において、端子金具をハウジングのキャビティに挿入する作業を行う必要がないので、作業工程数を削減できて、作業の簡易化を図れる。
（【００１１】以降は省略されています）
