公開番号2025103402
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220764
出願日2023-12-27
発明の名称配線部材
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人,個人,個人
主分類H01B 7/40 20060101AFI20250702BHJP(基本的電気素子)
要約【課題】シート上に固定される線状伝送部材同士の重なりを抑制することを目的とする。
【解決手段】配線部材は、第1線状伝送部材20と、第2線状伝送部材30と、第1線状伝送部材と第2線状伝送部材とが固定されるベース部材40とを備える。第1線状伝送部材は、第1直線部21Mと、第1直線部の隣で曲がって延在する第1曲げ部21Caとを含み、第2線状伝送部材30は、第2直線部31Mと、第2直線部の隣で曲がって延在する第2曲げ部31Caとを含み、第1直線部と第2直線部とが並列状態でベース部材に固定され、第1曲げ部と第2曲げ部とが、ベース部材上で同じ側に曲がっており、第1曲げ部と前記第2曲げ部との間隔が、第1直線部と前記第2直線部との間隔よりも大きい。
【選択図】図3
特許請求の範囲【請求項1】
第1線状伝送部材と、
第2線状伝送部材と、
前記第1線状伝送部材と前記第2線状伝送部材とが固定されるベース部材と、
を備え、
前記第1線状伝送部材は、第1直線部と、前記第1直線部の隣で曲がって延在する第1曲げ部とを含み、
前記第2線状伝送部材は、第2直線部と、前記第2直線部の隣で曲がって延在する第2曲げ部とを含み、
前記第1直線部と前記第2直線部とが並列状態で前記ベース部材に固定され、
前記第1曲げ部と前記第2曲げ部とが、前記ベース部材上で同じ側に曲がっており、
前記第1曲げ部と前記第2曲げ部との間隔が、前記第1直線部と前記第2直線部との間隔よりも大きい、配線部材。
続きを表示(約 800 文字)【請求項2】
請求項1に記載の配線部材であって、
前記第1線状伝送部材を複数備えると共に、前記第2線状伝送部材を複数備え、
前記複数の第1線状伝送部材の前記第1曲げ部の間隔と、前記複数の第2線状伝送部材の前記第2曲げ部の間隔とは、前記第1曲げ部と前記第2曲げ部との間隔より小さい、配線部材。
【請求項3】
請求項2に記載の配線部材であって、
前記複数の第1線状伝送部材が共通する第1コネクタに接続され、
前記複数の第2線状伝送部材が共通する第2コネクタに接続されている、配線部材。
【請求項4】
請求項1から請求項3のいずれか1項に記載の配線部材であって、
前記第1線状伝送部材は、前記第1直線部の反対側で前記第1曲げ部の隣に位置する第1離間直線部を含み、
前記第2線状伝送部材は、前記第2直線部の反対側で前記第2曲げ部の隣に位置する第2離間直線部を含み、
前記第1離間直線部と前記第2離間直線部とが並列状態で前記ベース部材に固定されている、配線部材。
【請求項5】
請求項4に記載の配線部材であって、
前記第1離間直線部と前記第2離間直線部との間隔が、前記第1直線部と前記第2直線部との間隔より大きい、配線部材。
【請求項6】
請求項1から請求項3のいずれか1項に記載の配線部材であって、
前記第1曲げ部が前記第2曲げ部の内周側に位置し、
前記第2曲げ部の最内周縁の曲げ半径が、前記第1曲げ部の最外周縁の曲げ半径よりも小さい、配線部材。
【請求項7】
請求項1から請求項3のいずれか1項に記載の配線部材であって、
前記第1線状伝送部材と前記第2線状伝送部材とが融着によって前記ベース部材に固定されている、配線部材。

発明の詳細な説明【技術分野】
【0001】
本開示は、配線部材に関する。
続きを表示(約 1,000 文字)【背景技術】
【0002】
特許文献1は、シートと、シートに固定された第1線状伝送部材及び第2線状伝送部材とを備える配線部材を開示している。特許文献1には、複数の線状伝送部材がそれぞれの接続先となる部品の位置等に応じた配線経路に沿った状態に保たれこと、複数の線状伝送部材の経路は直線経路と曲げ経路との組み合わせによって構成されることが開示されている。
【先行技術文献】
【特許文献】
【0003】
特開2021-151083号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
シート上で、複数の線状伝送部材同士の重なりを抑制することが望まれる。
【0005】
そこで、本開示は、シート上に固定される線状伝送部材同士の重なりを抑制することを目的とする。
【課題を解決するための手段】
【0006】
本開示の配線部材は、第1線状伝送部材と、第2線状伝送部材と、前記第1線状伝送部材と前記第2線状伝送部材とが固定されるベース部材と、を備え、前記第1線状伝送部材は、第1直線部と、前記第1直線部の隣で曲がって延在する第1曲げ部とを含み、前記第2線状伝送部材は、第2直線部と、前記第2直線部の隣で曲がって延在する第2曲げ部とを含み、前記第1直線部と前記第2直線部とが並列状態で前記ベース部材に固定され、前記第1曲げ部と前記第2曲げ部とが、前記ベース部材上で同じ側に曲がっており、前記第1曲げ部と前記第2曲げ部との間隔が、前記第1直線部と前記第2直線部との間隔よりも大きい、配線部材である。
【発明の効果】
【0007】
本開示によれば、シート上に固定される線状伝送部材同士の重なりを抑制できる。
【図面の簡単な説明】
【0008】

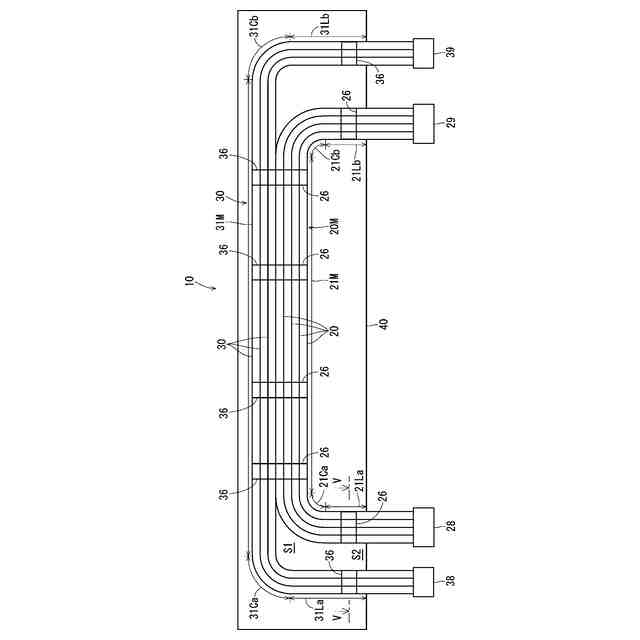

図1は実施形態に係る配線部材を示す平面図である。

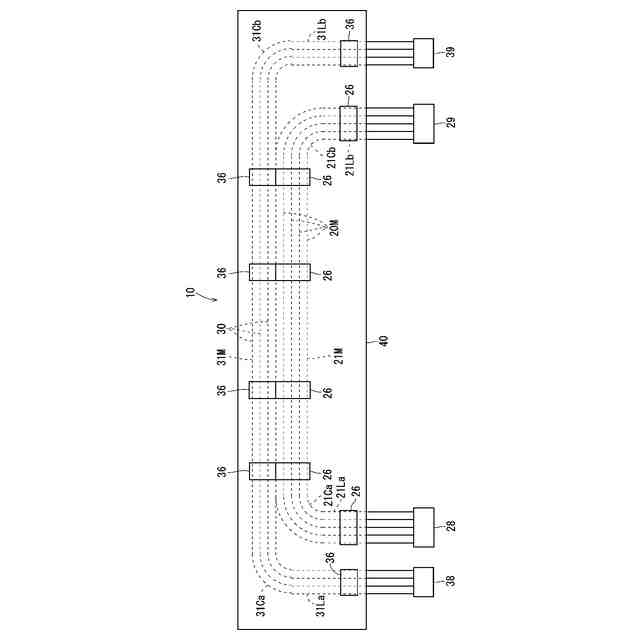

図2は配線部材を示す底面図である。

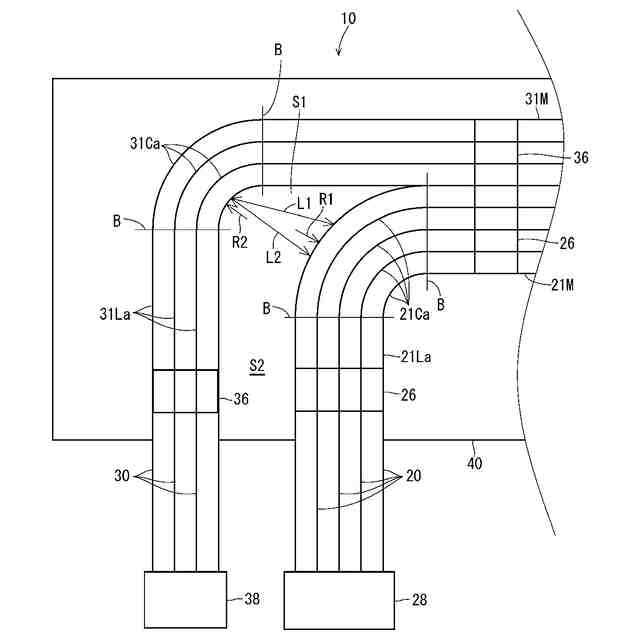

図3は図1の部分拡大図である。

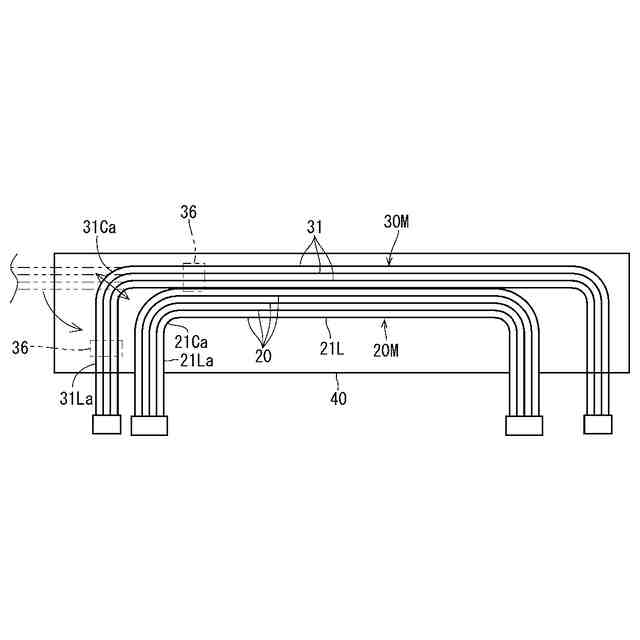

図4は配線部材の製造方法例を示す説明図である。

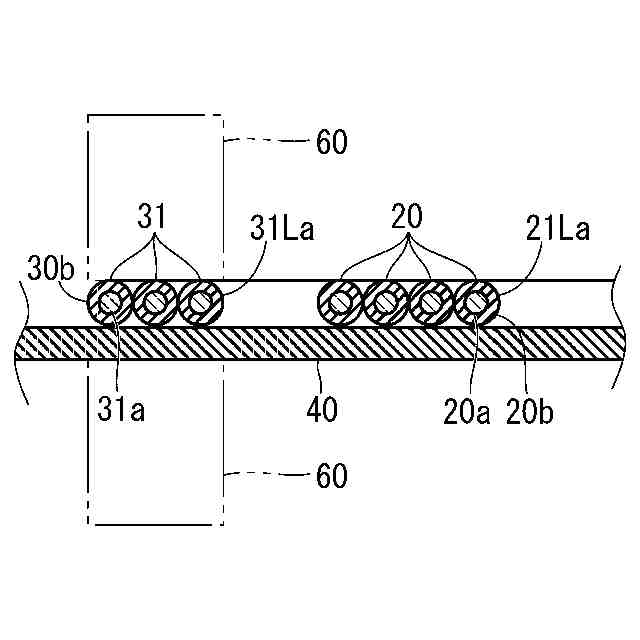

図5は図1のV-V線における融着作業例を示す断面図である。
【発明を実施するための形態】
【0009】
[本開示の実施形態の説明]
最初に本開示の実施態様を列記して説明する。
【0010】
本開示の配線部材は、次の通りである。
(【0011】以降は省略されています)
