公開番号2025072706
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023182935
出願日2023-10-25
発明の名称端子金具
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 13/11 20060101AFI20250501BHJP(基本的電気素子)
要約【課題】部品点数を増やすことなく弾性接触部を保護することができる端子金具を提供する。
【解決手段】端子金具10は、相手側端子50を挿入する挿入口10Jを有する角筒状の箱部10Aと、箱部10Aの外面に露出しており弾性変形可能な弾性接触部10Dと、箱部10Aと一体に形成され弾性接触部10Dを外側から覆う覆い部10Fと、を備える。
【選択図】図5
特許請求の範囲【請求項１】
相手側端子を挿入する挿入口を有する角筒状の箱部と、
前記箱部の外面に露出しており弾性変形可能な弾性接触部と、
前記箱部と一体に形成され前記弾性接触部を外側から覆う覆い部と、
を備える、端子金具。
続きを表示（約 410 文字）【請求項２】
前記挿入口の開口縁部から外向きに折り返された折り返し部を備え、
前記折り返し部は、前記相手側端子を前記挿入口に案内する案内面を有し、
前記覆い部は、前記折り返し部に連なっている、請求項１に記載の端子金具。
【請求項３】
前記開口縁部には、前記案内面よりも前記挿入口の開口方向前方に延びて前記相手側端子を前記挿入口に誘導する誘導面を有する傾斜部が連なっている、請求項２に記載の端子金具。
【請求項４】
前記覆い部は、一対の前記折り返し部に連なっており、
前記傾斜部は、一対の前記折り返し部に挟まれるように配置されている、請求項３に記載の端子金具。
【請求項５】
前記弾性接触部は、前記箱部の外側へ弾性変形可能であり、
前記覆い部と前記外面との間には、許容空間が形成されている、請求項１から請求項４のいずれか１項に記載の端子金具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、端子金具に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１に開示された雌型端子金具は、筒状接続部の側壁に弾性接触片が設けられている。弾性接触片は、筒状接続部の内側と外側とに弾性変形可能である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２５９８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のものは、弾性接触片が筒状接続部の外部に露出している。このため、特許文献１の構成においては、別部品で弾性接触片を覆う構成が必要となる。
【０００５】
本開示の端子金具は、上記のような事情に基づいて完成されたものであって、部品点数を増やすことなく弾性接触部を保護することができる端子金具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の端子金具は、
相手側端子を挿入する挿入口を有する角筒状の箱部と、
前記箱部の外面に露出しており弾性変形可能な弾性接触部と、
前記箱部と一体に形成され前記弾性接触部を外側から覆う覆い部と、
を備える。
【発明の効果】
【０００７】
本開示によれば、部品点数を増やすことなく弾性接触部を保護することができる。
【図面の簡単な説明】
【０００８】

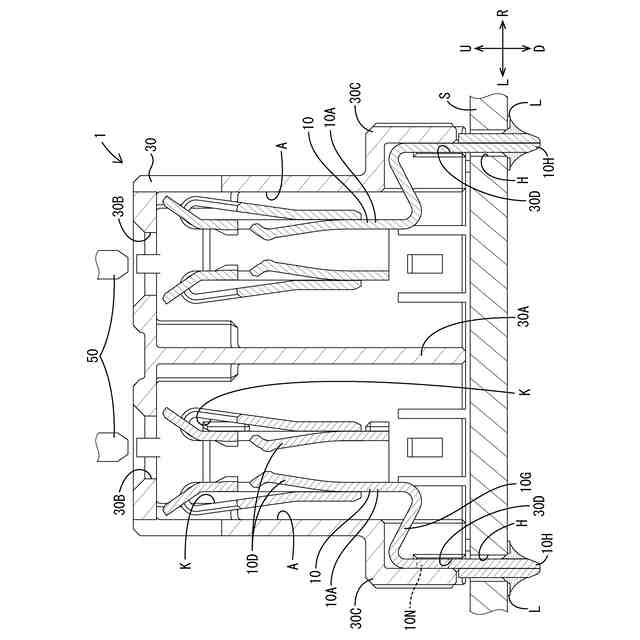

図１は、実施形態に係るコネクタの側断面図である。

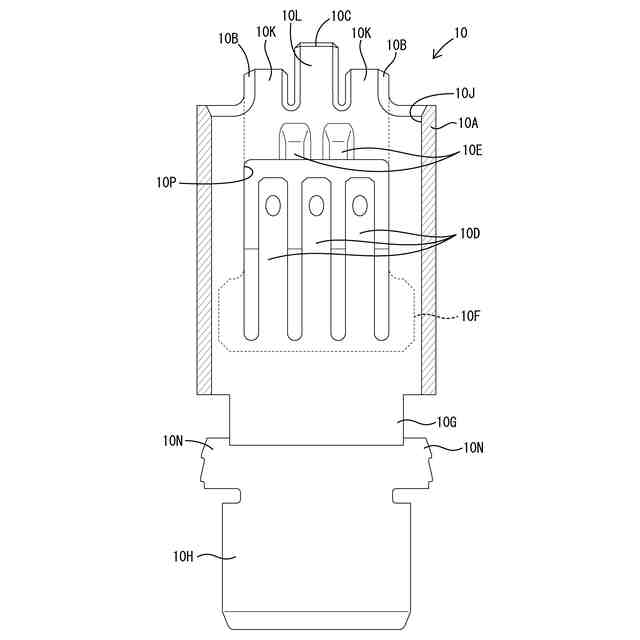

図２は、端子金具を上方から見た平面図である。
図３は、図２におけるＡ－Ａ断面図である。

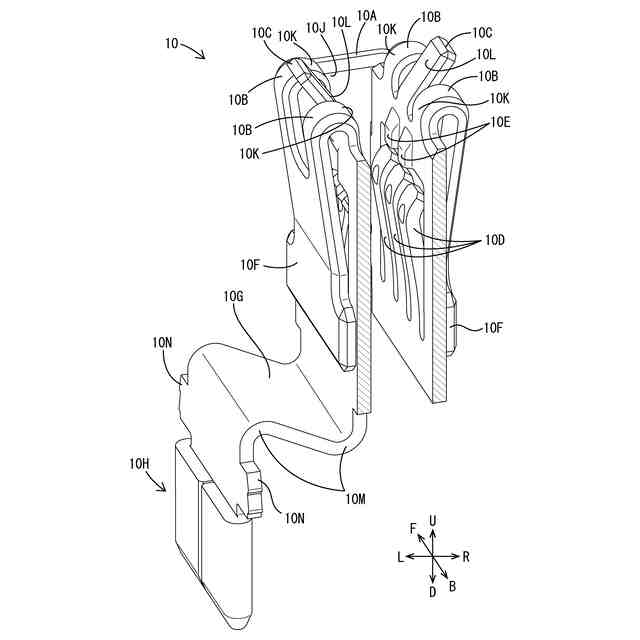

図４は、端子金具の箱部の一部を切断した状態の斜視図である。

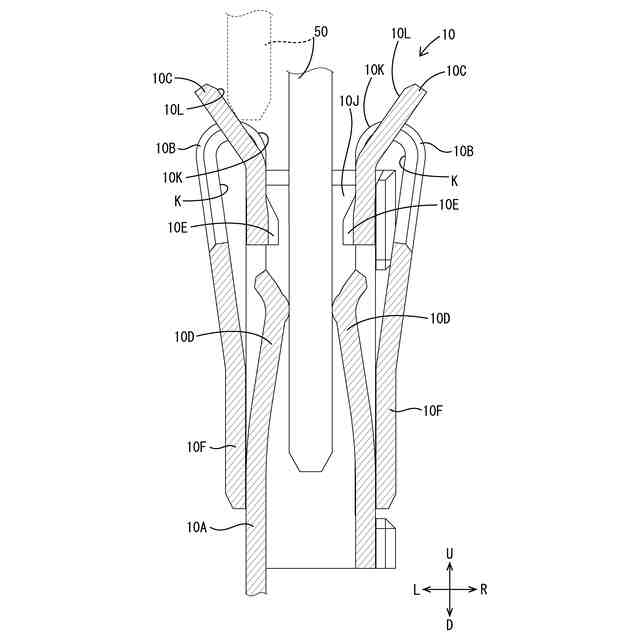

図５は、端子金具に相手側端子を挿入した状態を示す側断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
（１）相手側端子を挿入する挿入口を有する角筒状の箱部と、
前記箱部の外面に露出しており弾性変形可能な弾性接触部と、
前記箱部と一体に形成され前記弾性接触部を外側から覆う覆い部と、
を備える、端子金具。
【００１０】
（１）の端子金具は、覆い部が箱部に一体に形成されているので部品点数を増やすことなく、弾性接触部を覆う構成が可能である。
（【００１１】以降は省略されています）
