公開番号2025075740
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187119
出願日2023-10-31
発明の名称コネクタ
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類H01R 13/42 20060101AFI20250508BHJP(基本的電気素子)
要約【課題】組立作業性を向上できるコネクタを提供する。
【解決手段】コネクタC1は、雌端子31と、第1方向X1に沿って挿入される雌端子31を内部に保持するハウジング30と、を備える。雌端子31は、筒状部41を有する周壁40と、筒状部41に対向する筒状部51を有する周壁50と、筒状部41と筒状部51とにより構成される筒状接続部60と、周壁40に設けられた係合部110と、を有する。係合部110は、第1方向X1の反対方向である第1反対方向X2に向く係合面113を有する。ハウジング30は、第1方向X1に向く係合面128を含む係合部126を有する。係合面128は、第1方向X1において係合面113と係合可能に形成されている。
【選択図】図16
特許請求の範囲【請求項１】
雌端子と、第１方向に沿って挿入される前記雌端子を内部に保持するハウジングと、を備え、
前記雌端子は、
第１筒状部を有する第１周壁と、
前記第１筒状部に対向する第２筒状部を有する第２周壁と、
前記第１筒状部と前記第２筒状部とにより構成される筒状接続部と、
前記第１周壁に設けられた第１係合部と、を有し、
前記第１係合部は、前記第１方向の反対方向である第１反対方向に向く第１係合面を有し、
前記ハウジングは、前記第１方向に向く第２係合面を含む第２係合部を有し、
前記第２係合面は、前記第１方向において前記第１係合面と係合可能に形成されている、コネクタ。
続きを表示（約 1,500 文字）【請求項２】
前記第２周壁は、前記第１周壁から前記第１方向と交差する第２方向に向かった位置に設けられており、
前記第１係合部は、前記第１周壁のうち前記第２方向の反対方向である第２反対方向の端面から前記第２反対方向に向かって突出する係合突起であり、
前記第２係合部は、前記雌端子に向かって突出する係合凸部を有する、請求項１に記載のコネクタ。
【請求項３】
前記第１筒状部は、前記第１周壁のうち前記第２反対方向の端面から前記第２反対方向に向かって突出しており、
前記第１周壁のうち前記第２反対方向の端面からの前記第１係合部の第１突出量は、前記第１周壁のうち前記第２反対方向の端面からの前記第１筒状部の第２突出量よりも大きい、請求項２に記載のコネクタ。
【請求項４】
前記第１係合部は、前記第１方向に向く第１傾斜面を有し、
前記第１傾斜面は、前記第１傾斜面のうち前記第２方向の端部から前記第１傾斜面のうち前記第２反対方向の端部に向かうに連れて、前記第１反対方向に向かって傾斜しており、
前記第１係合面は、前記第１方向に対して垂直に延びている、請求項３に記載のコネクタ。
【請求項５】
前記係合凸部は、前記第１反対方向に向く第２傾斜面を有し、
前記第２傾斜面は、前記第２傾斜面のうち前記第２反対方向の端部から前記第２傾斜面のうち前記第２方向の端部に向かうに連れて、前記第１方向に向かって傾斜しており、
前記第２係合面は、前記第１方向に対して垂直に延びるとともに、前記第１係合面と平行に延びている、請求項４に記載のコネクタ。
【請求項６】
前記ハウジングは、
前記雌端子を内部に収容するハウジング本体と、
前記ハウジング本体に取り付けられるリテーナと、を有し、
前記第２係合部は、前記ハウジング本体が有する壁部に接続される基端部を固定端とするとともに前記基端部の反対側に設けられた先端部を自由端とする片持ち状に形成されており、
前記係合凸部は、前記先端部に設けられている、請求項２に記載のコネクタ。
【請求項７】
前記第１周壁は、前記第１周壁のうち前記第１反対方向の端部に設けられた連結部を有し、
前記雌端子は、前記連結部のうち前記第１反対方向の端部に設けられた電線接続部を有し、
前記電線接続部は、電線が電気的に接続される部分であり、
前記第１係合部は、前記連結部に設けられている、請求項１に記載のコネクタ。
【請求項８】
前記第１筒状部は、前記第２筒状部に対向する第１内面を有し、
前記第２筒状部は、前記筒状接続部の軸方向に分割された複数の分割筒状部を有し、
前記複数の分割筒状部の各々は、前記第１内面に対向する第２内面と、前記第２内面から前記筒状接続部の径方向内方に向かって断面円弧状に突出する突部とを有する、請求項１に記載のコネクタ。
【請求項９】
前記複数の分割筒状部は、２つの分割筒状部であり、
前記第２筒状部は、前記２つの分割筒状部を分断するスリットを有し、
前記スリットは、前記軸方向において前記筒状接続部の中央位置に設けられている、請求項８に記載のコネクタ。
【請求項１０】
前記雌端子は、前記第１内面と前記第２内面との離隔距離を制限する巻き押え部を更に備え、
前記巻き押え部は、前記第１周壁と一体に形成されており、
前記巻き押え部は、前記第１周壁から延びて前記第２周壁の端縁を内部に抱え込みつつ折り返されるとともに、前記第２周壁の外面に接触されている、請求項８に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、車両に搭載されるコネクタとしては、雌端子と、雌端子を保持するハウジングとを備えるものが知られている。雌端子の筒状接続部には、雄端子の柱状接続部が挿入されるとともに、柱状接続部が電気的に接続される。この種の雌端子は、コイルばね等の付勢部材による付勢力を利用して、雄端子の柱状接続部に対する接触圧力を安定して確保している（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－２８９０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記コネクタにおいては、組立作業性の向上が望まれている。
本開示の目的は、組立作業性を向上できるコネクタを提供することにある。
【課題を解決するための手段】
【０００５】
本開示のコネクタは、雌端子と、第１方向に沿って挿入される前記雌端子を内部に保持するハウジングと、を備え、前記雌端子は、第１筒状部を有する第１周壁と、前記第１筒状部に対向する第２筒状部を有する第２周壁と、前記第１筒状部と前記第２筒状部とにより構成される筒状接続部と、前記第１周壁に設けられた第１係合部と、を有し、前記第１係合部は、前記第１方向の反対方向である第１反対方向に向く第１係合面を有し、前記ハウジングは、前記第１方向に向く第２係合面を含む第２係合部を有し、前記第２係合面は、前記第１方向において前記第１係合面と係合可能に形成されている。
【発明の効果】
【０００６】
本開示のコネクタによれば、組立作業性を向上できるという効果を奏する。
【図面の簡単な説明】
【０００７】

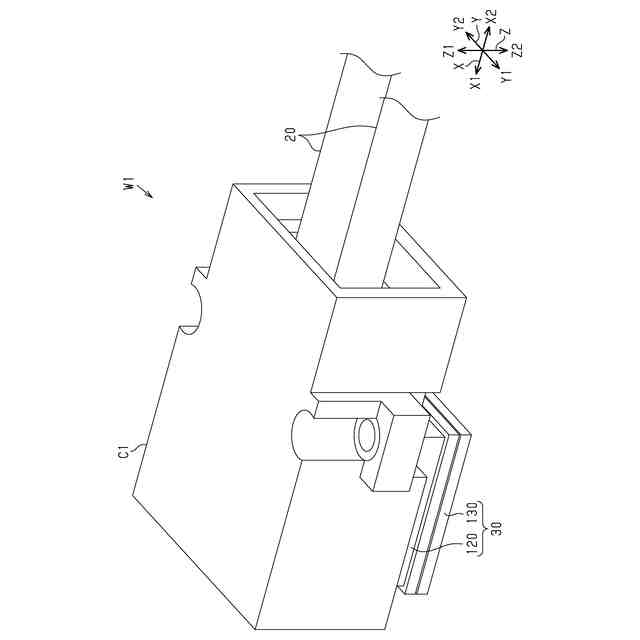

図１は、一実施形態のワイヤハーネスを示す斜視図である。

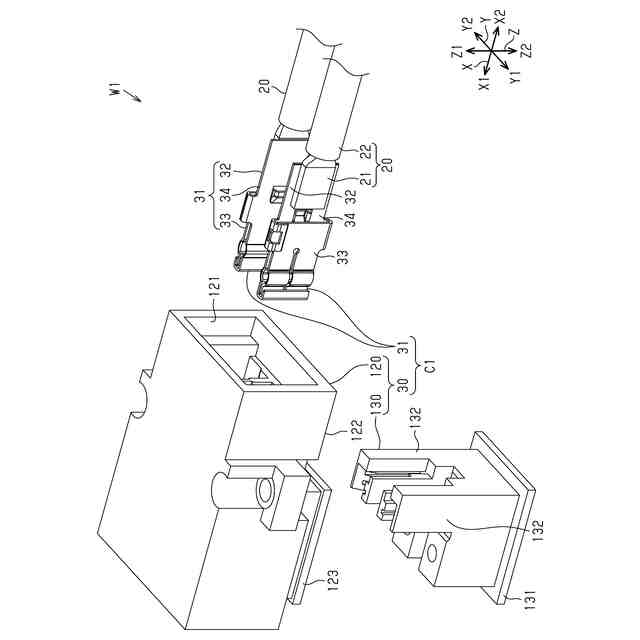

図２は、一実施形態のワイヤハーネスを示す分解斜視図である。

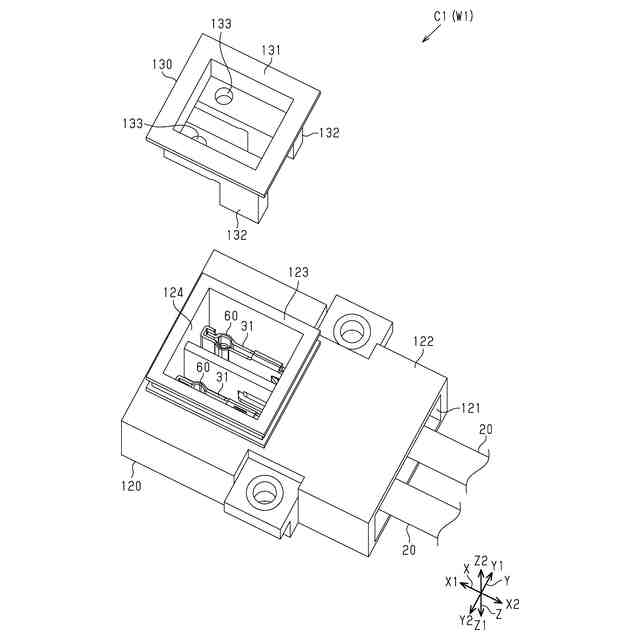

図３は、一実施形態のワイヤハーネスを示す分解斜視図である。

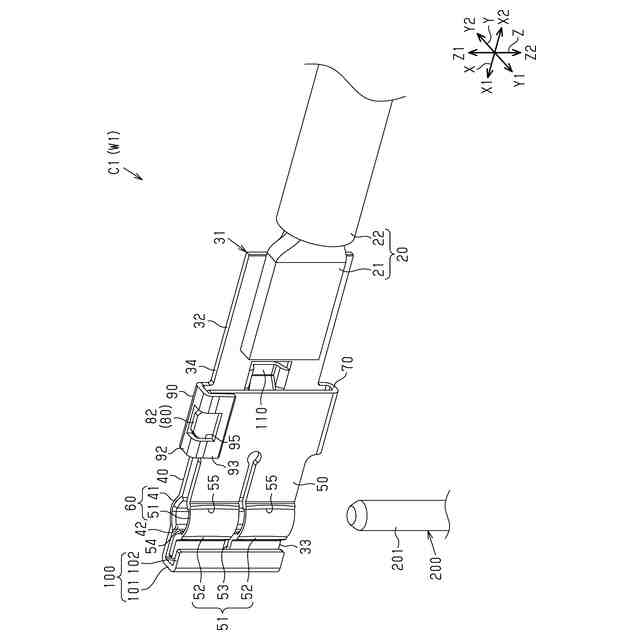

図４は、一実施形態のワイヤハーネスの一部を示す斜視図である。

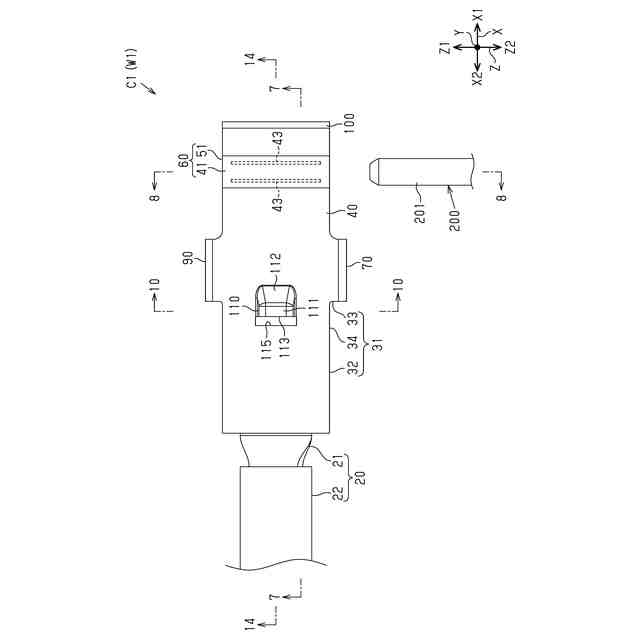

図５は、一実施形態のワイヤハーネスの一部を示す平面図である。

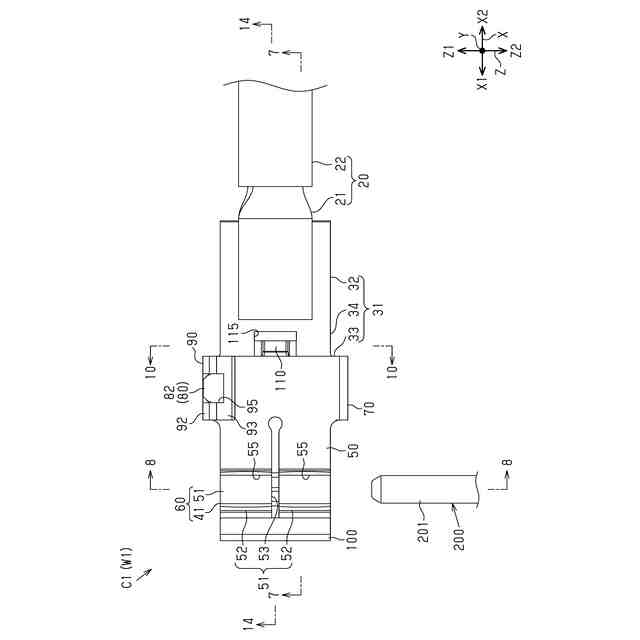

図６は、一実施形態のワイヤハーネスの一部を示す平面図である。

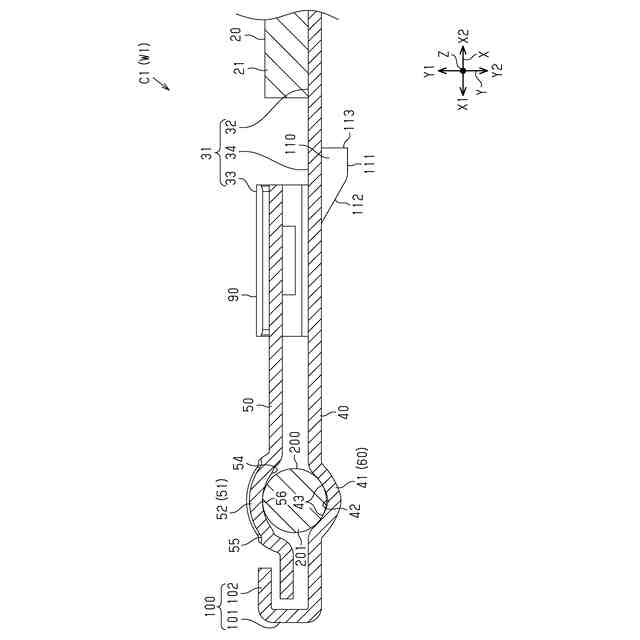

図７は、一実施形態のワイヤハーネスの一部を示す断面図（図５および図６における７－７線断面図）である。
図８は、一実施形態のワイヤハーネスの一部を示す断面図（図５および図６における８－８線断面図）である。
図９は、一実施形態の雌端子を示す断面斜視図である。
図１０は、一実施形態の雌端子を示す断面図（図５および図６における１０－１０線断面図）である。
図１１は、一実施形態の雌端子を示す断面図（図１０における１１－１１線断面図）である。
図１２は、一実施形態の雌端子を示す断面斜視図である。
図１３は、一実施形態の雌端子を示す斜視図である。
図１４は、一実施形態のワイヤハーネスの一部を示す断面図（図５および図６における１４－１４線断面図）である。
図１５は、一実施形態のワイヤハーネスを示す平面図である。

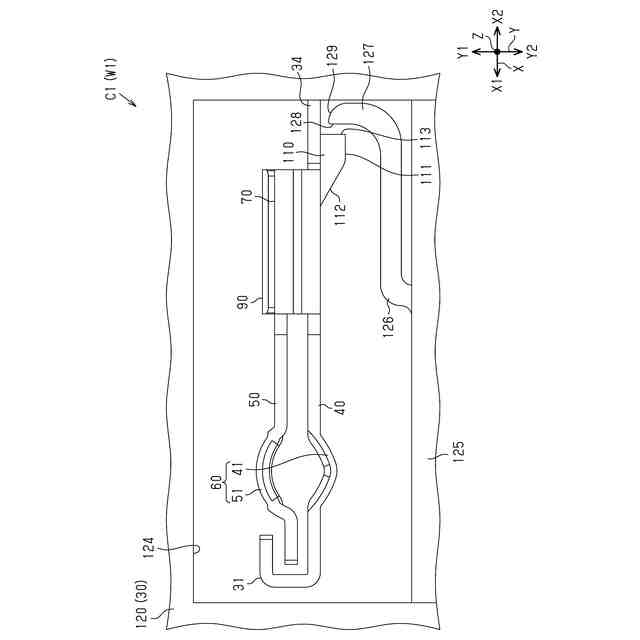

図１６は、一実施形態のワイヤハーネスの一部を示す平面図である。
図１７は、変更例のワイヤハーネスの一部を示す断面図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施形態を列挙して説明する。
［１］本開示のコネクタは、雌端子と、第１方向に沿って挿入される前記雌端子を内部に保持するハウジングと、を備え、前記雌端子は、第１筒状部を有する第１周壁と、前記第１筒状部に対向する第２筒状部を有する第２周壁と、前記第１筒状部と前記第２筒状部とにより構成される筒状接続部と、前記第１周壁に設けられた第１係合部と、を有し、前記第１係合部は、前記第１方向の反対方向である第１反対方向に向く第１係合面を有し、前記ハウジングは、前記第１方向に向く第２係合面を含む第２係合部を有し、前記第２係合面は、前記第１方向において前記第１係合面と係合可能に形成されている。
【０００９】
この構成によれば、第１反対方向に向く第１係合面を有する第１係合部が雌端子に設けられるとともに、第１方向に向くとともに第１係合面と係合する第２係合面を有する第２係合部がハウジングに設けられる。これら第１係合面と第２係合面とが第１方向において互いに係合されることにより、雌端子の第１反対方向への移動が好適に規制される。これにより、コネクタの組立作業時に、ハウジングから雌端子が第１反対方向に沿って脱落することを好適に抑制できる。この結果、コネクタの組立作業性を向上させることができる。
【００１０】
［２］上記［１］において、前記第２周壁は、前記第１周壁から前記第１方向と交差する第２方向に向かった位置に設けられており、前記第１係合部は、前記第１周壁のうち前記第２方向の反対方向である第２反対方向の端面から前記第２反対方向に向かって突出する係合突起であり、前記第２係合部は、前記雌端子に向かって突出する係合凸部を有してもよい。
（【００１１】以降は省略されています）
