特許ウォッチ

公開番号2025035699
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2023142919
出願日2023-09-04
発明の名称コンクリート構造体の処理方法及びコンクリート構造体の処理システム
出願人戸田建設株式会社
代理人個人,個人,個人
主分類E04G 21/02 20060101AFI20250307BHJP(建築物)
要約【課題】コンクリート構造体の処理方法及びコンクリート構造体の処理システムは、打設後のコンクリート構造体からアルカリ成分をより効率的に除去し、アンモニアの放出を低減することができる。

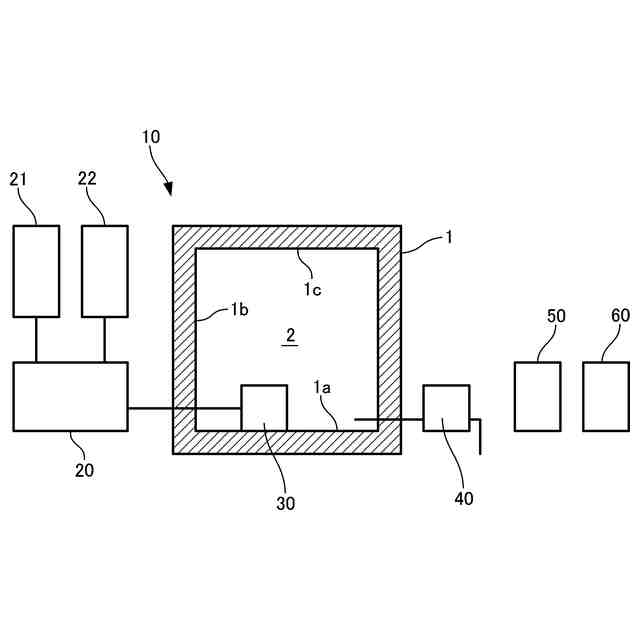

【解決手段】コンクリート構造体1の処理方法は、打設後のコンクリート構造体1の処理方法であって、コンクリート構造体1の表面を、炭酸ガスを溶解させた処理水で濡らす湿潤処理を実行する。コンクリート構造体1の処理システム10は、打設後のコンクリート構造体1の処理システム10である。処理システム10は、混合装置20と湿潤処理装置30とを備える。混合装置20は、水に炭酸ガスを溶解させて処理水を製造する。湿潤処理装置30は、コンクリート構造体1の表面を濡らす。
【選択図】図1
特許請求の範囲【請求項１】
打設後のコンクリート構造体の処理方法であって、
前記コンクリート構造体の表面を、炭酸ガスを溶解させた処理水で濡らす湿潤処理を実行することを特徴とする、コンクリート構造体の処理方法。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載のコンクリート構造体の処理方法おいて、
前記湿潤処理は、ｐＨが４．５以上５．５以下の前記処理水を用いることを特徴とする、コンクリート構造体の処理方法。
【請求項３】
請求項１または請求項２に記載のコンクリート構造体の処理方法おいて、
前記処理水は、前記コンクリート構造体の打設現場において水に炭酸ガスをバブリングにより溶解させて製造することを特徴とする、コンクリート構造体の処理方法。
【請求項４】
請求項１または請求項２に記載のコンクリート構造体の処理方法おいて、
前記処理水は、浸漬または散水によって前記コンクリート構造体の表面を濡らすことを特徴とする、コンクリート構造体の処理方法。
【請求項５】
請求項１または請求項２に記載のコンクリート構造体の処理方法おいて、

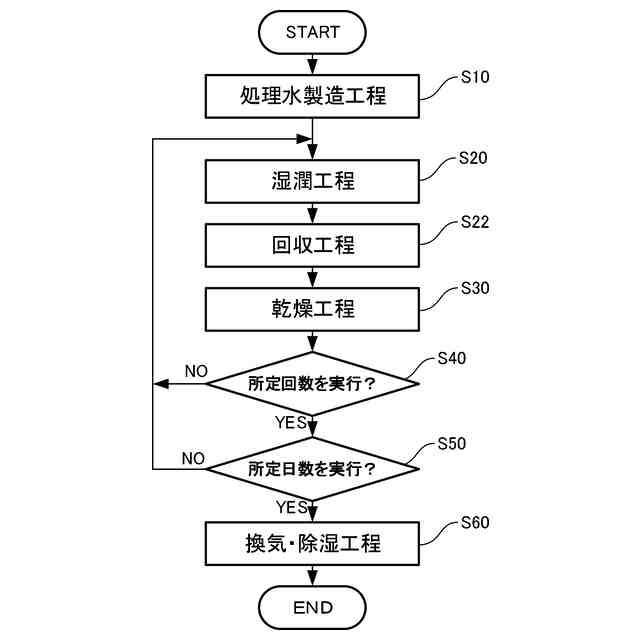

前記湿潤処理の後、前記処理水で濡れた前記コンクリート構造体の表面を乾燥させる乾燥処理を実行し、
前記湿潤処理と前記乾燥処理を１サイクルの湿潤－乾燥処理として、前記サイクルを所定期間にわたって繰り返し、
前記サイクルは、１日当たり、平均で１回～３回行われることを特徴とする、コンクリート構造体の処理方法。
【請求項６】
請求項５に記載のコンクリート構造体の処理方法おいて、
前記所定期間は、７日～１４日であることを特徴とする、コンクリート構造体の処理方法。
【請求項７】
請求項５に記載のコンクリート構造体の処理方法おいて、
前記コンクリート構造体は、内部空間を内側に形成する床、壁及び天井を備える筐体状の建造物であり、
前記床を構成するコンクリート構造体は、前記床の上に前記処理水をためることにより湿潤され、
前記湿潤－乾燥処理における湿潤工程が終了した後に、前記処理水を前記床の上から回収することにより、前記コンクリート構造体の表面からアルカリ成分を除去することを特徴とする、コンクリート構造体の処理方法。
【請求項８】
請求項５に記載のコンクリート構造体の処理方法おいて、
前記湿潤－乾燥処理における乾燥工程により前記コンクリート構造体の表面のアルカリ成分を炭酸塩または炭酸水素塩として前記コンクリート構造体に固定することを特徴とする、コンクリート構造体の処理方法。
【請求項９】
請求項５に記載のコンクリート構造体の処理方法おいて、
前記所定期間の湿潤－乾燥処理が終了した後に、さらに、前記コンクリート構造体の内部空間に対し、換気及び除湿処理が行われることを特徴とする、コンクリート構造体の処理方法。
【請求項１０】
打設後のコンクリート構造体の処理システムであって、
水に炭酸ガスを溶解させて処理水を製造する混合装置と、
前記コンクリート構造体の表面を濡らす湿潤処理装置と、
を備えることを特徴とする、コンクリート構造体の処理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、コンクリート構造体の処理方法及びコンクリート構造体の処理システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
新設の美術館や博物館、公文書館における特有の問題として、躯体コンクリートから発生するアルカリ成分の問題がある。このアルカリ成分は、絵画や紙を含む美術品、公文書などを変質ないしは劣化させる。
【０００３】
また、半導体産業においては、ＬＳＩの集積度の向上に伴い、生産施設のクリーンルームにおける清浄度をより高くする要求があり、塵埃の他に化学物質の発生の抑制並びに除去技術の確立が急務とされている。特に、アルカリ成分は回路基板に悪影響を与えるため、その確実な除去が要求される。このようなアルカリ成分の主要な発生源のひとつとして、大容量を占める躯体コンクリートが考えられる。
【０００４】
躯体コンクリートから発生するアルカリ成分に起因する問題について、美術館や博物館などのように、例えばアンモニア量が所定値（２０～３０ｐｐｂ）より少ないことが要求されるような建造物にあっては、建造物の竣工後、約１年間にわたって放置し、長期間のいわゆる「コンクリートの枯らし期間」をおき、その間に機械的な換気や除湿、化学物質を吸着させるためのガス吸着フィルターを有する高価な空気清浄装置などを使用して、アルカリ成分などの有害物質を除去していた。このような従来の方法では、建造物の竣工後に長期間の放置期間（コンクリートの枯らし期間）を要し、建造物の利用が遅れるという問題を有している。
【０００５】
このような躯体コンクリートから発生するアルカリ成分を早期に除去するために、コンクリート構造体の表面を水で湿潤し、乾燥させるという方法が提案されている（特許文献１）。また、微細な気泡を含む処理水で湿潤し乾燥させる方法や、界面活性剤を含む処理水で湿潤し乾燥させる方法も提案されている（特許文献２，３）。
【先行技術文献】
【特許文献】
【０００６】
特開２０００－８６１４号公報
特開２０１０－３７９１６号公報
特開２０１０－９５８８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、現在においても、さらなる湿潤－乾燥期間の短縮が望まれている。
【０００８】
そこで、本発明は、打設後のコンクリート構造体からアルカリ成分をより効率的に除去し、アンモニアの放出を低減することができる、コンクリート構造体の処理方法及びコンクリート構造体の処理システムを提供する。
【課題を解決するための手段】
【０００９】
本発明は上述の課題の少なくとも一部を解決するためになされたものであり、以下の態様または適用例として実現することができる。
【００１０】
［１］本発明に係るコンクリート構造体の処理方法の一態様は、打設後のコンクリート構造体の処理方法であって、
前記コンクリート構造体の表面を、炭酸ガスを溶解させた処理水で濡らす湿潤処理を実行することを特徴とする。
（【００１１】以降は省略されています）

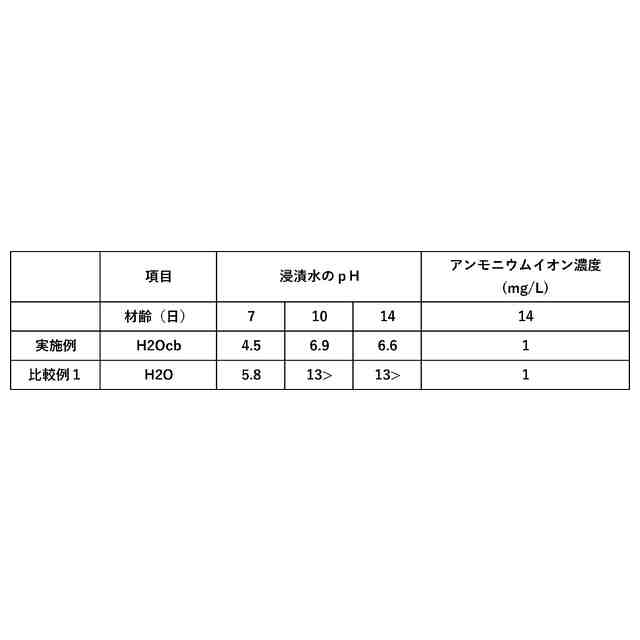

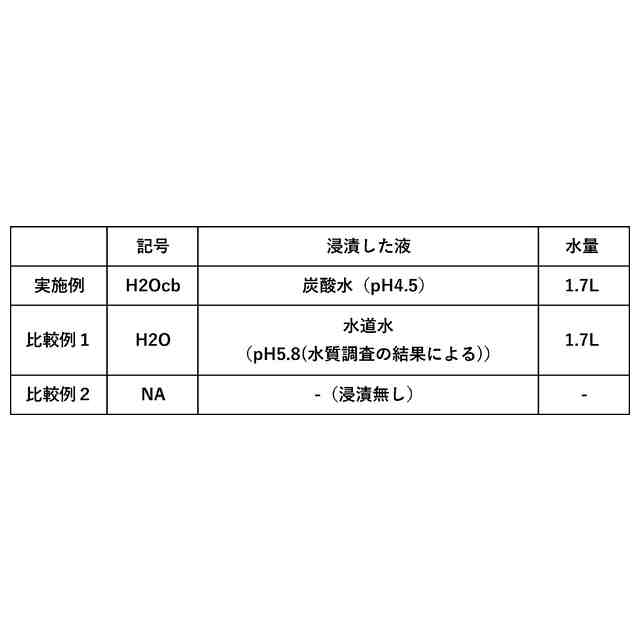

関連特許
