特許ウォッチ

公開番号2025018670
公報種別公開特許公報(A)
公開日2025-02-06
出願番号2023122600
出願日2023-07-27
発明の名称ブース
出願人株式会社オカムラ
代理人個人
主分類E04H 1/12 20060101AFI20250130BHJP(建築物)
要約【課題】大型化を抑制しつつ、使い勝手の良い複数人用のブースを提供する。

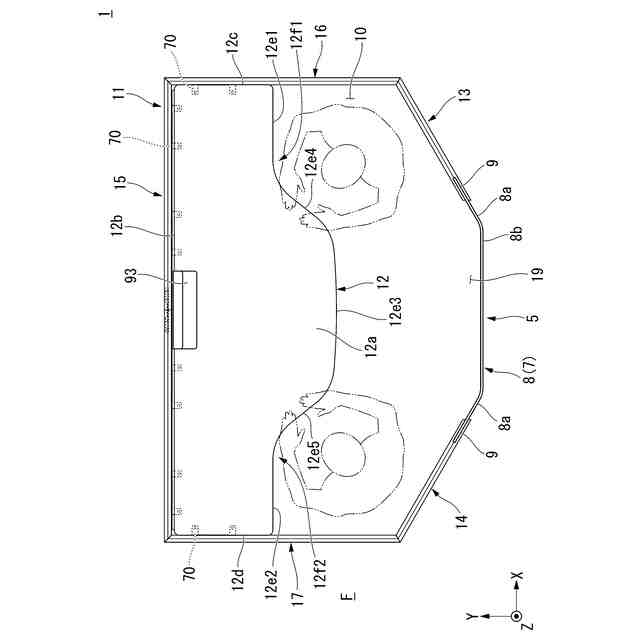

【解決手段】実施形態のブース1は、第1パネル15、第2パネル16及び第3パネル17、並びに第1パネル15に沿って延びかつ第1パネル15と略同じ幅寸法を有するとともに上方を向く作業面12aを有する天板12を備える。ブース1には、第1パネル15、第2パネル16及び第3パネル17により作業空間10が形成される。ブース1は、第4パネル13と、第4パネル13のうち第2パネル16とは反対側の端部との間に作業空間10への出入口19を形成する第5パネル14と、を備える。天板12は、平面視で第1パネル15とは反対側の前端縁部12e1,12e2,12e3,12e4,12e5に、第1パネル15が延びる方向における前端縁部12e1,12e2,12e3,12e4,12e5の両端近傍から第1パネル15の側に凹む一対の凹部12f1,12f2を有する。

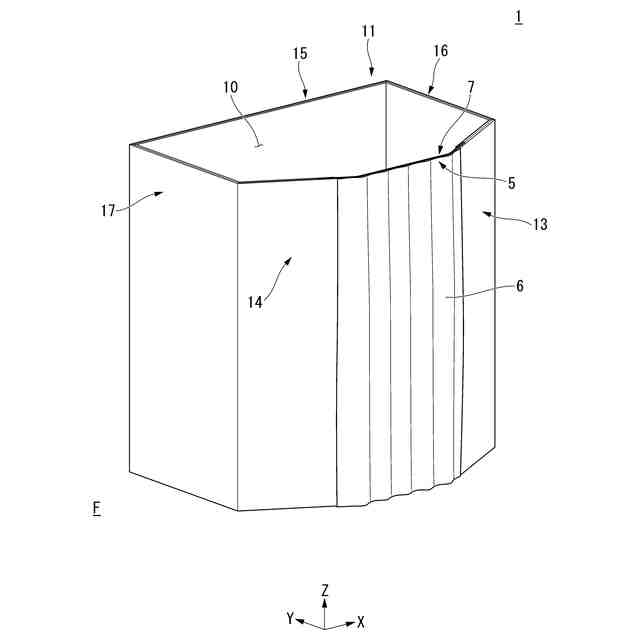

【選択図】図1
特許請求の範囲【請求項１】
第１パネル、平面視で前記第１パネルが延びる方向の両端部に各別に接続されるとともに前記第１パネルが延びる方向と交差する方向に延びる第２パネル及び第３パネル、並びに前記第１パネルに沿って延びかつ前記第１パネルと略同じ幅寸法を有するとともに上方を向く作業面を有する天板を備え、前記第１パネル、前記第２パネル及び前記第３パネルにより作業空間が形成されるブースにおいて、
前記平面視で前記第２パネルのうち前記第１パネルとは反対側の端部に接続され、前記第１パネルが延びる方向で前記第２パネルとは反対側に向かって延びる第４パネルと、
前記平面視で前記第３パネルのうち前記第１パネルとは反対側の端部に接続され、前記第１パネルが延びる方向で前記第３パネルとは反対側に向かって延び、前記第４パネルのうち前記第２パネルとは反対側の端部との間に前記作業空間への出入口を形成する第５パネルと、を更に備え、
前記天板は、前記平面視で前記第１パネルとは反対側の前端縁部に、前記第１パネルが延びる方向における前記前端縁部の両端近傍から前記第１パネルの側に凹む一対の凹部を有する、
ブース。
続きを表示（約 760 文字）【請求項２】
前記第４パネルは、前記平面視で前記第１パネルが延びる方向で前記第２パネルとは反対側に向かうに従い前記第１パネルから遠ざかるように延び、
前記第５パネルは、前記平面視で前記第１パネルが延びる方向で前記第３パネルとは反対側に向かうに従い前記第１パネルから遠ざかるように延びる、
請求項１に記載のブース。
【請求項３】
前記天板は、前記平面視で前記第１パネルの側の後端部において前記第１パネルが延びる方向における中央側に、表示装置を取り付け可能な取付部を備える、
請求項１又は２に記載のブース。
【請求項４】
前記第４パネルと前記第５パネルと間に、前記作業空間と外部空間とを仕切る仕切り部を更に備える、
請求項１又は２に記載のブース。
【請求項５】
前記平面視で、前記第４パネルのうち前記第２パネルとは反対側の端部と、前記第５パネルのうち前記第３パネルとは反対側の端部との間の距離は、６００ｍｍ以上１０００ｍｍ以下である、
請求項１又は２に記載のブース。
【請求項６】
前記平面視で、前記前端縁部のうち前記第２パネルの側の端部から前記第４パネルのうち前記第２パネルとは反対側の端部までの距離、及び、前記前端縁部のうち前記第３パネルの側の端部から前記第５パネルのうち前記第３パネルとは反対側の端部までの距離の各々は、７００ｍｍ以上１０００ｍｍ以下である、
請求項１又は２に記載のブース。
【請求項７】
前記第１パネル、前記第２パネル及び前記第３パネルの少なくとも１つに連結されるとともに、前記天板を支持する天板ブラケットを更に備える、
請求項１又は２に記載のブース。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ブースに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
オフィスや公共施設等において、複数のパネルを連結して、個人用の執務や作業を行うための空間を形成するブースが知られている（例えば、特許文献１参照）。例えば、複数人で打ち合わせ等を行うことができる複数人用のブースが知られている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
登録実用新案第３００９７７５号公報
特許第６２９２８２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、複数人用のブースの場合、ブース内空間や出入口を確保するために大型化することが多い。ブースが大型化すると、ブースを設置する屋内空間を圧迫してしまい、使い勝手が悪くなるといった課題がある。
【０００５】
そこで本発明は、大型化を抑制しつつ、使い勝手の良い複数人用のブースを提供することを目的とする。
【課題を解決するための手段】
【０００６】
（１）本発明の一態様に係るブースは、第１パネル、平面視で前記第１パネルが延びる方向の両端部に各別に接続されるとともに前記第１パネルが延びる方向と交差する方向に延びる第２パネル及び第３パネル、並びに前記第１パネルに沿って延びかつ前記第１パネルと略同じ幅寸法を有するとともに上方を向く作業面を有する天板を備え、前記第１パネル、前記第２パネル及び前記第３パネルにより作業空間が形成されるブースにおいて、前記平面視で前記第２パネルのうち前記第１パネルとは反対側の端部に接続され、前記第１パネルが延びる方向で前記第２パネルとは反対側に向かって延びる第４パネルと、前記平面視で前記第３パネルのうち前記第１パネルとは反対側の端部に接続され、前記第１パネルが延びる方向で前記第３パネルとは反対側に向かって延び、前記第４パネルのうち前記第２パネルとは反対側の端部との間に前記作業空間への出入口を形成する第５パネルと、を更に備え、前記天板は、前記平面視で前記第１パネルとは反対側の前端縁部に、前記第１パネルが延びる方向における前記前端縁部の両端近傍から前記第１パネルの側に凹む一対の凹部を有する。
本態様によれば、ブース内の使用者は天板の凹部に位置することができるため、天板の小型化を図ることができる。加えて、第４パネル及び第５パネルにより、ブース内の使用者の作業スペース及び出入口幅を確保することができる。加えて、ブース内の横並びの二人の使用者は天板の前端縁部の両端近傍の一対の凹部に各々位置することができるため、互いに向き合って話をすることができる。加えて、使用者がブース内で作業を行う際に、第４パネル及び第５パネルにより、背後からの視線を遮ることができる。したがって、大型化を抑制しつつ、使い勝手の良い複数人用のブースを提供することができる。
【０００７】
（２）上記（１）の態様において、前記第４パネルは、前記平面視で前記第１パネルが延びる方向で前記第２パネルとは反対側に向かうに従い前記第１パネルから遠ざかるように延び、前記第５パネルは、前記平面視で前記第１パネルが延びる方向で前記第３パネルとは反対側に向かうに従い前記第１パネルから遠ざかるように延びてもよい。
本態様によれば、第４パネル及び第５パネルの各々が第１パネルに対して直角に接続される場合と比較して、ブース全体の小型化を図ることができる。
【０００８】
（３）上記（１）又は（２）の態様において、前記天板は、前記平面視で前記第１パネルの側の後端部において前記第１パネルが延びる方向における中央側に、表示装置を取り付け可能な取付部を備えてもよい。
本態様によれば、表示装置を取り付けた場合、打合せ用として使い勝手の良いブースを提供することができる。例えば、表示装置に資料を投影したり、ＷＥＢ会議先の相手を投影したりすることができる。
【０００９】
（４）上記（１）から（３）の何れかの態様において、ブースは、前記第４パネルと前記第５パネルと間に、前記作業空間と外部空間とを仕切る仕切り部を更に備えてもよい。
本態様によれば、作業空間への出入口を仕切り部で仕切ることができるため、ブース外からの視線を遮ることができる。
【００１０】
（５）上記（１）から（４）の何れかの態様において、前記平面視で、前記第４パネルのうち前記第２パネルとは反対側の端部と、前記第５パネルのうち前記第３パネルとは反対側の端部との間の距離は、６００ｍｍ以上１０００ｍｍ以下であってもよい。
本態様によれば、上記の寸法設定により、使用者がブース内外をより好適に出入りしやすい。
（【００１１】以降は省略されています）
