公開番号2025034488
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023140886
出願日2023-08-31
発明の名称印刷物、及び印刷方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41M 3/00 20060101AFI20250306BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】視認方向によって明度が変化できる印刷物、及び印刷方法を提供する。
【解決手段】基材100と、基材100の上に有色インクを用いて形成された画像層200と、画像層200の上に透明インク320を用いて交差しない複数の細線310が形成された万線と、を有し、画像層200は、L*a*b*表色系においてL*≦70の明るさであり、複数の細線310が隣り合う方向における細線310の幅W1は、細線310の最も厚い部分の厚さW2に対して45倍よりも小さい幅とする。
【選択図】図5
特許請求の範囲【請求項１】
基材と、
前記基材の上に有色インクを用いて形成された画像層と、
前記画像層の上に透明インクを用いて交差しない複数の細線が形成された万線と、
を有し、
前記画像層は、Ｌ＊ａ＊ｂ＊表色系においてＬ＊≦７０の明るさであり、
前記複数の細線が隣り合う方向における前記細線の幅は、前記細線の最も厚い部分の厚さに対して４５倍よりも小さい幅とする、印刷物。
続きを表示（約 670 文字）【請求項２】
請求項１に記載の印刷物であって、
前記複数の細線が隣り合う方向における前記細線の幅は、前記細線の最も厚い部分の厚さに対して９倍よりも小さい幅とする、印刷物。
【請求項３】
請求項１に記載の印刷物であって、
前記万線は、第１角度で前記細線が配置された第１領域と、前記第１角度と異なる第２角度で前記細線が配置された第２領域と、を有する、印刷物。
【請求項４】
請求項３に記載の印刷物であって、
前記第１角度と前記第２角度とは、５°以上異なる角度を有している、印刷物。
【請求項５】
請求項３に記載の印刷物であって、
前記万線は、前記第１角度及び前記第２角度と異なる第３角度で前記細線が配置された第３領域と、前記第１角度、前記第２角度、前記第３角度と異なる第４角度で前記細線が配置された第４領域と、を有し、
前記第１領域、前記第２領域、前記第３領域、前記第４領域のそれぞれの領域は、異なる領域と隣り合っている、印刷物。
【請求項６】
基材の上に有色インクを用いて画像層を形成する工程と、
前記画像層の上に、透明インクを用いて交差しない複数の細線を含む万線を形成する工程と、
を有し、
前記画像層は、Ｌ＊ａ＊ｂ＊表色系においてＬ＊≦７０の明るさであり、
前記複数の細線が隣り合う方向における前記細線の幅は、前記細線の最も厚い部分の厚さに対して４５倍よりも小さい幅とする、印刷方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷物、及び印刷方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、文字や図柄等が印刷された下地層の表面に、透明インクからなる透明層を形成することにより、観察する角度によって透明層の光沢感が微妙に変化する、即ち、高級感が付加された印刷物の構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１１０７８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の構成では、透明インクの透過性を生かして下地層をはっきり視認する構成になっているため、透明インクを主体とする意匠性に乏しいという課題がある。即ち、更に高い意匠性を有する印刷物が求められている。
【課題を解決するための手段】
【０００５】
印刷物は、基材と、前記基材の上に有色インクを用いて形成された画像層と、前記画像層の上に透明インクを用いて交差しない複数の細線が形成された万線と、を有し、前記画像層は、Ｌ＊ａ＊ｂ＊表色系においてＬ＊≦７０の明るさであり、前記複数の細線が隣り合う方向における前記細線の幅は、前記細線の最も厚い部分の厚さに対して４５倍よりも小さい幅とする。
【０００６】
印刷方法は、基材の上に有色インクを用いて画像層を形成する工程と、前記画像層の上に、透明インクを用いて交差しない複数の細線を含む万線を形成する工程と、を有し、前記画像層は、Ｌ＊ａ＊ｂ＊表色系においてＬ＊≦７０の明るさであり、前記複数の細線が隣り合う方向における前記細線の幅は、前記細線の最も厚い部分の厚さに対して４５倍よりも小さい幅とする。
【図面の簡単な説明】
【０００７】
印刷装置の構成を示す模式図。

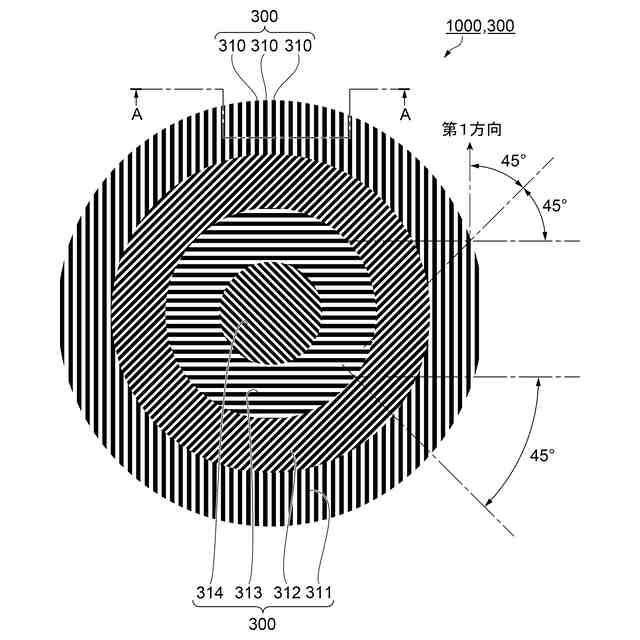

印刷物の構成を示す平面図。
図２の印刷物の見え方を説明する図。

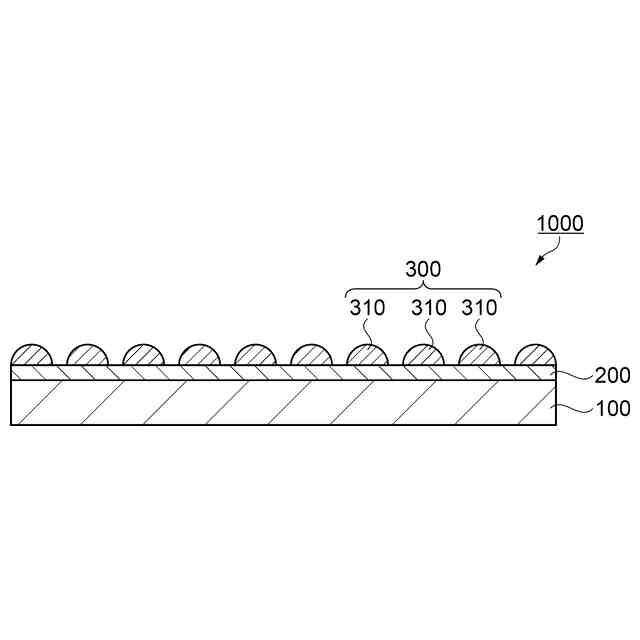

図２に示す印刷物のＡ－Ａ線に沿う断面図。

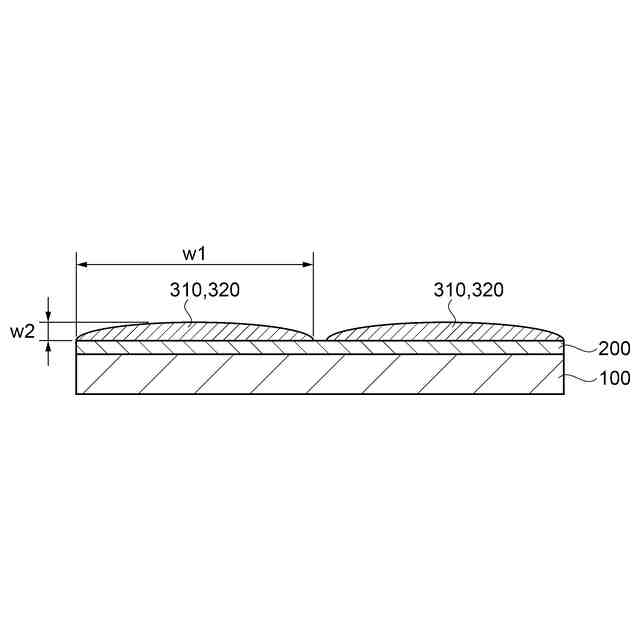

細線の形状を示す断面図。

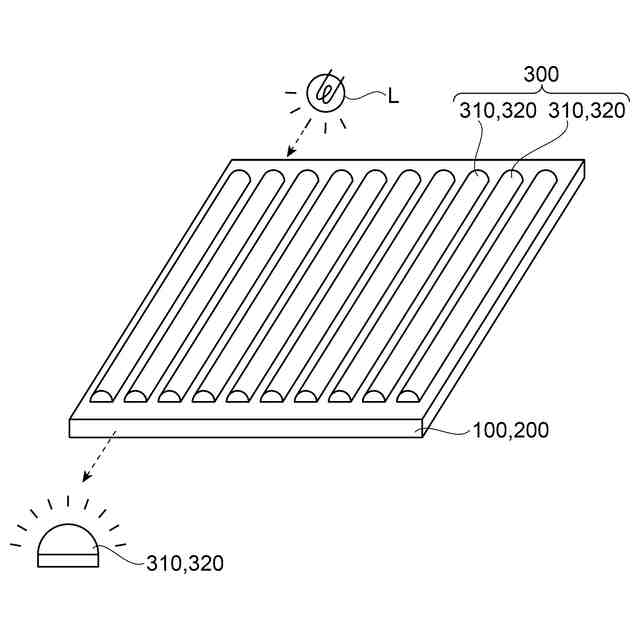

透明インクの配置と光源との関係を説明する図。

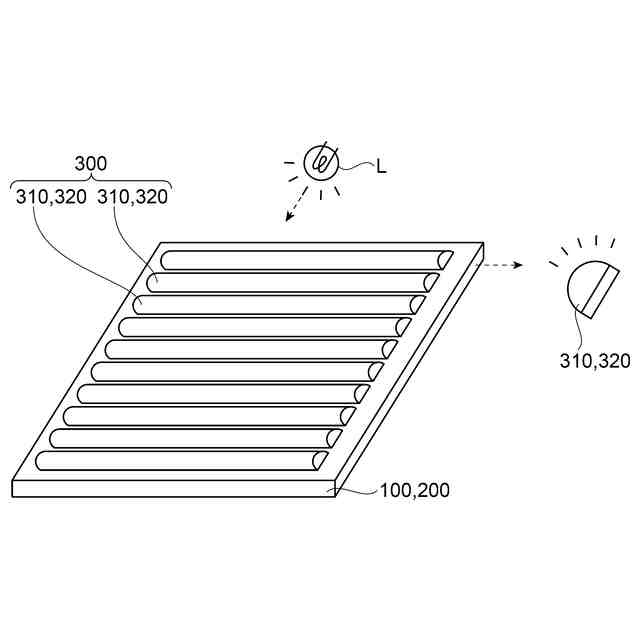

透明インクの配置と光源との関係を説明する図。

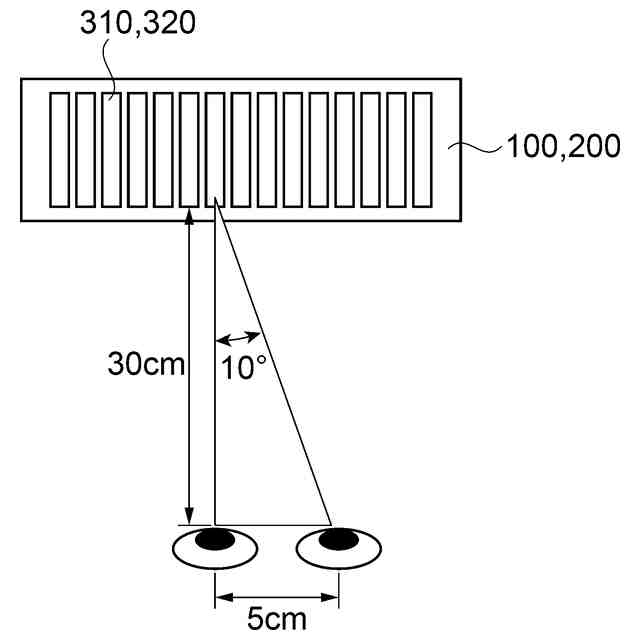

透明インクの配置と角度との関係を説明する図。

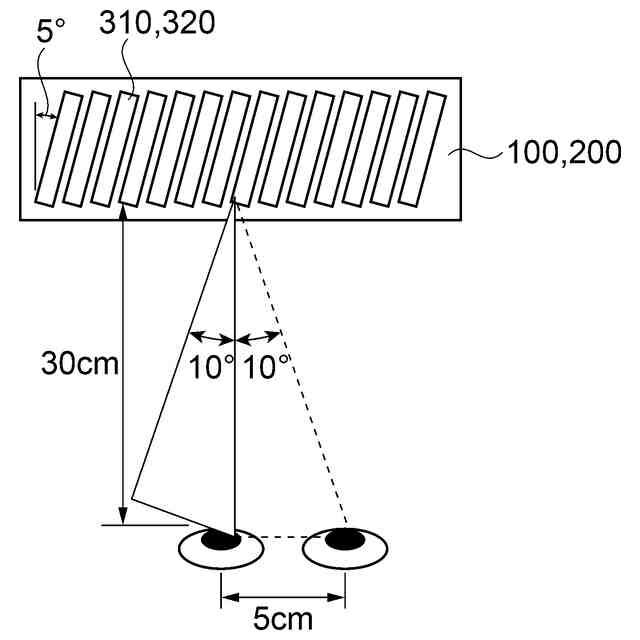

透明インクの配置と角度との関係を説明する図。
官能試験で画像層の明るさ透明インクによる明度変化の効果上限と判断した人数を示すグラフ。
印刷方法を示すフローチャート。
変形例の印刷物の構成を示す平面図。
【発明を実施するための形態】
【０００８】
図１を参照しながら、印刷装置１の構成を説明する。
【０００９】
図１に示すように、本実施形態の印刷装置１は、印刷用紙などの基材１００を繰り出す繰出軸２０と、基材１００を搬送する搬送部３０と、搬送部３０によって搬送される基材１００に印刷を行う印刷部５０と、印刷された印刷物１０００を巻き取る巻取軸４０と、印刷装置１の各部の動作を制御する制御部１０と、を有する。
【００１０】
印刷装置１は、繰出軸２０及び巻取軸４０にロール状に巻き付けられた長尺の基材１００（印刷物１０００も含む）が搬送経路Ｐｃに沿って張架されている。基材１００は、繰出軸２０から巻取軸４０へ向かう間に設けられる回動ドラム３５において搬送方向Ｄｓへ搬送されつつ、画像印刷を受ける。
（【００１１】以降は省略されています）
