公開番号
2025020847
公報種別
公開特許公報(A)
公開日
2025-02-13
出願番号
2023124458
出願日
2023-07-31
発明の名称
照明装置
出願人
東芝ライテック株式会社
代理人
個人
,
個人
主分類
F21S
8/04 20060101AFI20250205BHJP(照明)
要約
【課題】光源からの光の影響が少なく、広い範囲を撮影できる照明装置を提供する。
【解決手段】照明装置10は、器具本体11と、照明部12と、カメラユニット71と、を備える。器具本体11は、前面部34を有する。照明部12は、発光素子53と、発光素子53からの光を制光する制光部56とを有し、器具本体11内に配置され、器具本体11の前面側から光を照射する。カメラユニット71は、発光素子53からの直接光sが照射される範囲外となる器具本体11の前面側の領域に前面部34から突出されるレンズ79と、レンズ79で集光される光を撮像する撮像素子78とを有する。
【選択図】図3
特許請求の範囲
【請求項1】
前面部を有する器具本体と;
光源と、この光源からの光を制光する制光部とを有し、前記器具本体内に配置され、前記器具本体の前面側から光を照射する照明部と;
前記光源からの直接光が照射される範囲外となる前記器具本体の前面側の領域に前記前面部から突出されるレンズと、このレンズで集光される光を撮像する撮像素子とを有するカメラユニットと;
を備えることを特徴とする照明装置。
続きを表示(約 260 文字)
【請求項2】
前記照明部は、前記制光部によって光が広がる光広がり方向を有し、前記器具本体内の一方向に離隔した両側位置に前記光広がり方向が前記一方向に向く状態で配置され、
前記カメラユニットは、両側の前記照明部間に配置されている
ことを特徴とする請求項1に記載の照明装置。
【請求項3】
前記レンズは、光軸に交差する範囲まで集光可能な画角を有し、この画角の範囲外に前記照明部が位置するように前記前面部から突出されている
ことを特徴とする請求項1または2に記載の照明装置。
発明の詳細な説明
【技術分野】
【0001】
本発明の実施形態は、照明装置に関する。
続きを表示(約 980 文字)
【背景技術】
【0002】
従来、システム天井に取り付けられる照明装置が知られている。また、照明装置には、カメラを備えたものがある。
【0003】
カメラを備えた照明装置では、照明装置が有する光源からの光がカメラのレンズに入射し、撮影映像に影響が生じる虞がある。一方で、広い範囲を撮影することの要望がある。
【先行技術文献】
【特許文献】
【0004】
特開2021-99941号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
本発明が解決しようとする課題は、光源からの光の影響が少なく、広い範囲を撮影できる照明装置を提供することにある。
【課題を解決するための手段】
【0006】
実施形態の照明装置は、器具本体と、照明部と、カメラユニットと、を備える。器具本体は、前面部を有する。照明部は、光源と、光源からの光を制光する制光部とを有し、器具本体内に配置され、器具本体の前面側から光を照射する。カメラユニットは、光源からの直接光が照射される範囲外となる器具本体の前面側の領域に前面部から突出されるレンズと、レンズで集光される光を撮像する撮像素子とを有する。
【発明の効果】
【0007】
実施形態によれば、光源からの光の影響が少なく、広い範囲を撮影可能とすることが期待できる。
【図面の簡単な説明】
【0008】

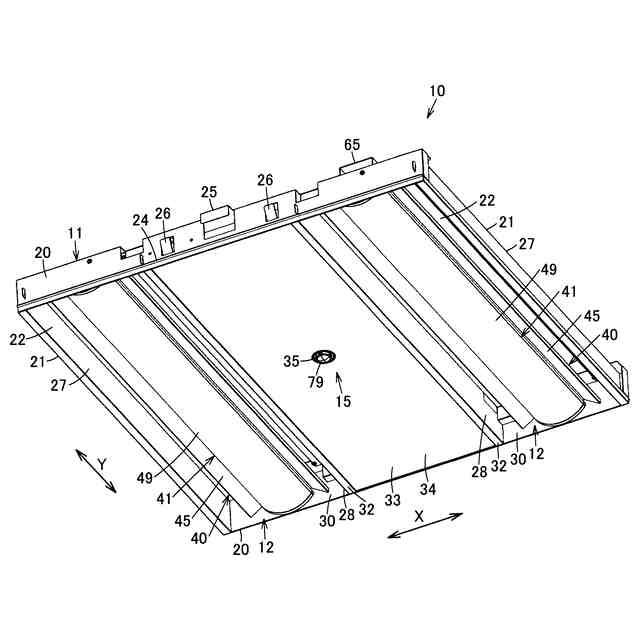

一実施形態を示す照明装置の下面側の斜視図である。

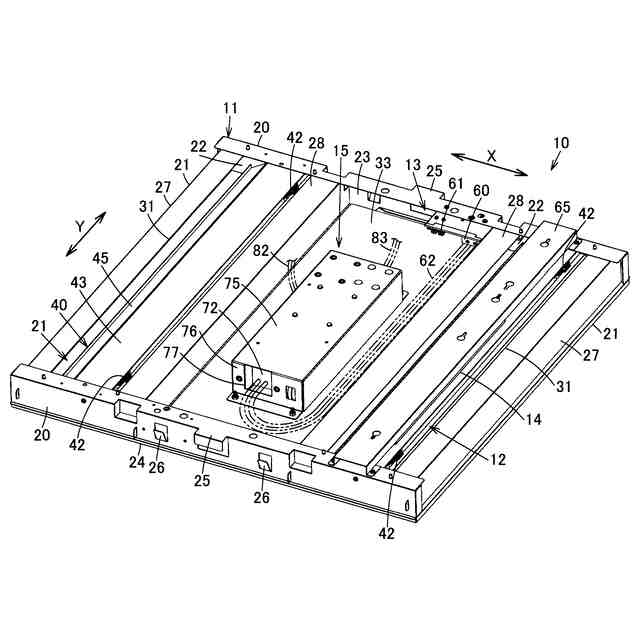

同上照明装置の上面側の斜視図である。

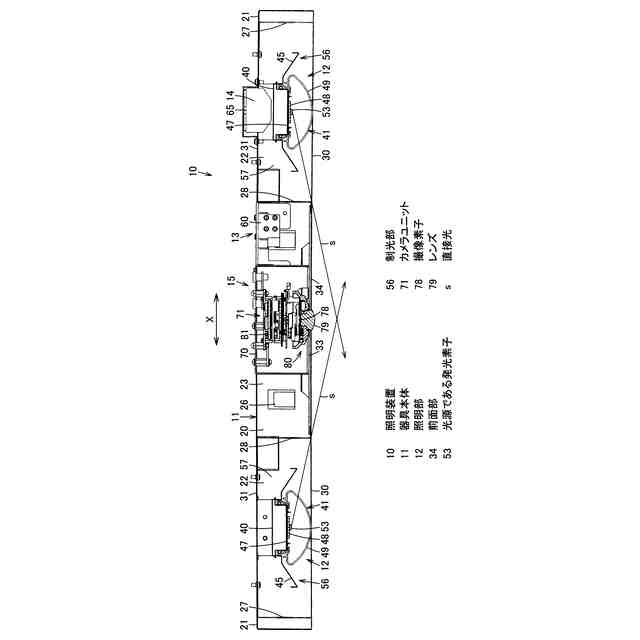

同上照明装置の断面図である。

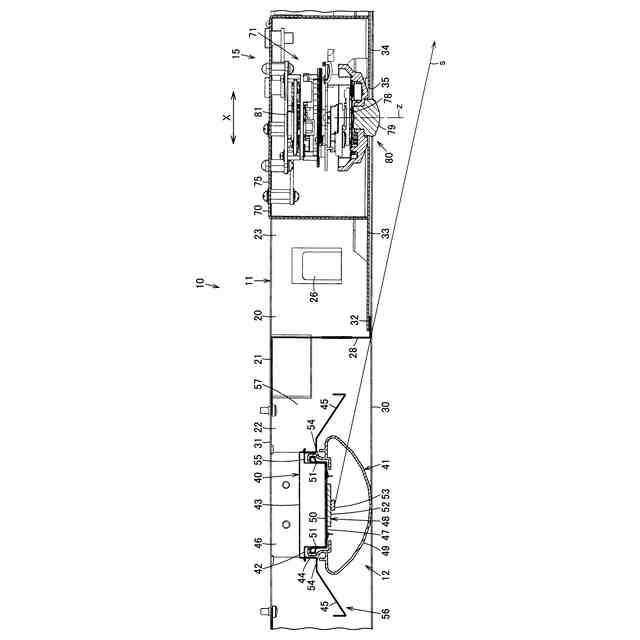

同上照明装置の拡大断面図である。

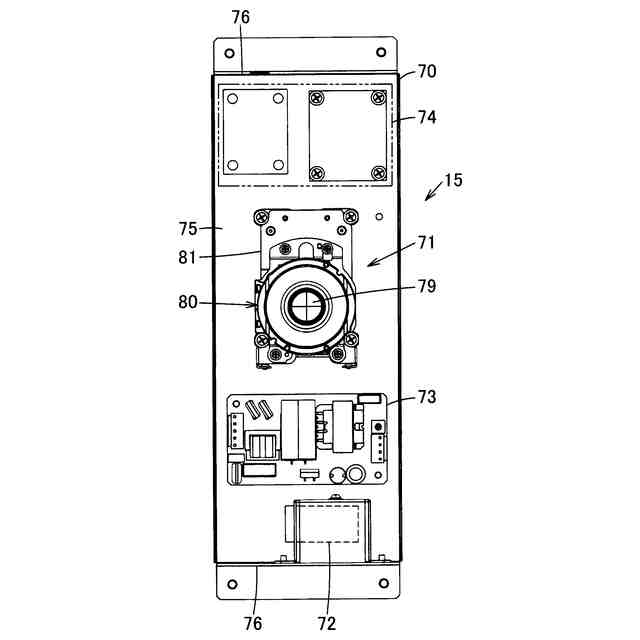

同上照明装置のカメラ装置の底面図である。
【発明を実施するための形態】
【0009】
以下、一実施形態を、図面を参照して説明する。
【0010】
図1ないし図4に、設置部であるシステム天井に設置される照明装置10を示す。システム天井は、天井構造物からの複数の吊ボルトにより格子状に組み合わされたTバーが吊下げ支持され、Tバーによって囲まれたグリッド部に天井板や照明装置10などが設置される。
(【0011】以降は省略されています)
