公開番号2025012504
公報種別公開特許公報(A)
公開日2025-01-24
出願番号2023115378
出願日2023-07-13
発明の名称引戸のアシスト装置
出願人株式会社SKB
代理人個人
主分類E05F 1/16 20060101AFI20250117BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】引戸のアシスト装置において、トリガの交換に要するコストを削減するとともに、トリガを破損・変形させるような衝撃がトリガに作用した場合でも、トリガを戸袋から引き出すためのプレートがダメージを受けて変形することを防ぐ。
【解決手段】プレート33を、トリガ27との係合状態が確立される捕捉姿勢と、トリガ27との係合状態が確立されない非捕捉姿勢との間で姿勢変位可能に構成する。常態時においては、プレート33を非捕捉姿勢としてレール4内に差し込むことでストッパー32との間でトリガ27を挟持固定することができる。また、メンテナンス作業時においては、プレート33を捕捉姿勢として、トリガ27との係合状態を確立したうえで、プレート33を戸袋3から引き抜くことで、トリガ27を戸袋3から引き出すことができる。
【選択図】図1
特許請求の範囲【請求項１】
開口枠（２）を閉じる戸パネル（１）を、当該開口枠（２）の左右方向の開き端側に隣接して形成された戸袋（３）内に引き込むためのアシスト装置において、
開口枠（２）の上部と戸袋（３）の上部のそれぞれに固定されるレール（４）と、
戸袋（３）内に位置するレール（４）内に移動可能に配置されるトリガ（２７）と、
戸袋（３）内のトリガ（２７）よりも左右方向の開き端側に固定されて、トリガ（２７）のレール（４）内における開き端方向への移動限界を規定するストッパー（３２）と、

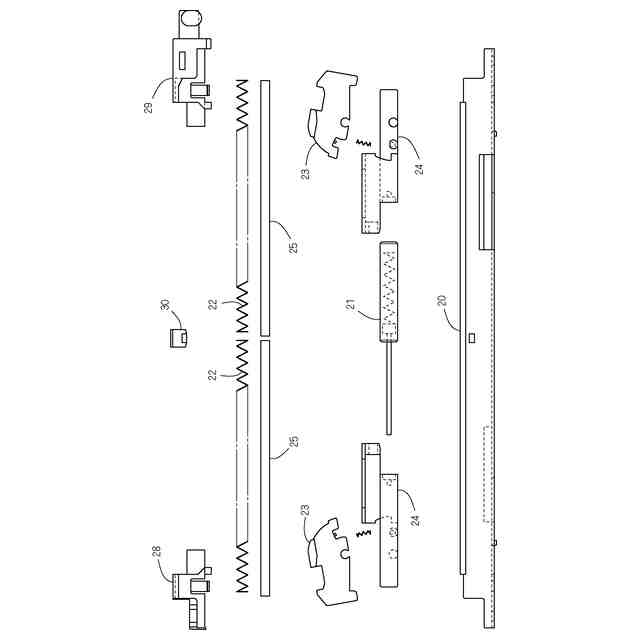

レール（４）に沿って移動可能に構成され、トリガ（２７）との係合を契機として戸パネル（１）を戸袋（３）内に引込む移動操作力を発揮するクローザ（６）と、

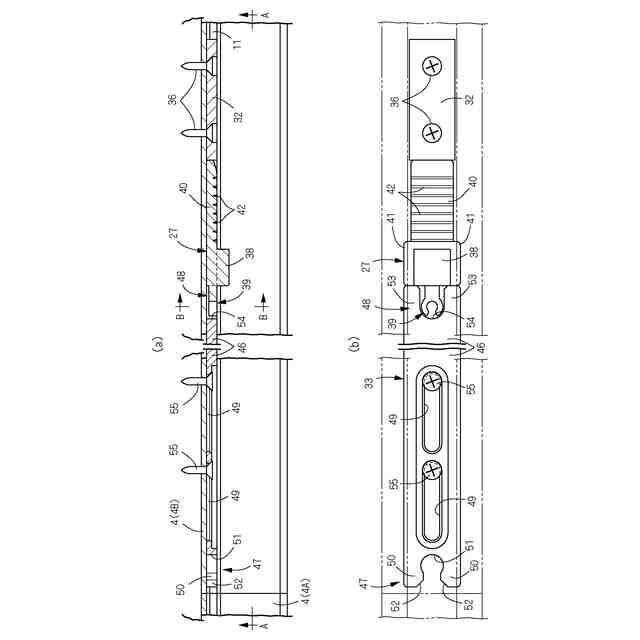

戸袋（３）内に位置するレール（４）内に差し込まれて、ストッパー（３２）との間でトリガ（２７）を挟持固定するプレート（３３）とを備え、
プレート（３３）が、トリガ（２７）との係合状態が確立される捕捉姿勢と、トリガ（２７）との係合状態が確立されない非捕捉姿勢との間で姿勢変位可能に構成されており、
ストッパー（３２）との間でトリガ（２７）を挟持固定する常態時においては、プレート（３３）は非捕捉姿勢とされて、戸袋（３）の閉じ端側よりも開口枠（２）側に一部が突出した状態で、当該開口枠（２）に固定されており、

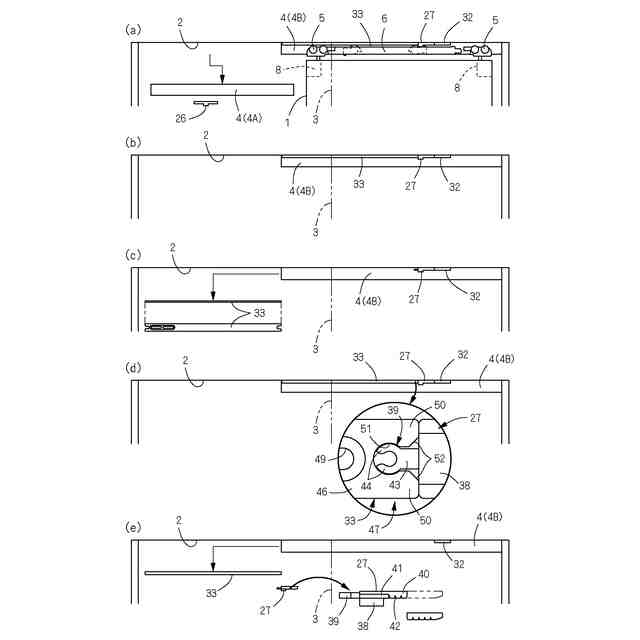

トリガ（２７）を戸袋（３）から引き出すメンテナンス作業時においては、プレート（３３）を捕捉姿勢として、トリガ（２７）との係合状態を確立したうえで、プレート（３３）を戸袋（３）から引き抜くことで、トリガ（２７）を戸袋（３）から引き出すことができるようになっていることを特徴とする引戸のアシスト装置。
続きを表示（約 1,300 文字）【請求項２】
プレート（３３）は、プレート本体（４６）と、プレート本体（４６）の左右方向の一端に形成されたキャッチ部（４７）と、プレート本体（４６）の左右方向の他端に形成されたアンキャッチ部（４８）とを含み、
トリガ（２７）は、トリガ本体（３８）と、トリガ本体（３８）の閉じ端側に形成された、プレート（３３）のキャッチ部（４７）とは係合し得るものの、アンキャッチ部（４８）とは係合し得ない被捕捉部（３９）とを含み、
常態時においては、プレート（３３）はアンキャッチ部（４８）がトリガ（２７）の被捕捉部（３９）と対峙する非捕捉姿勢とされて、レール（４）内に差し込まれており、
メンテナンス作業時においては、プレート（３３）はキャッチ部（４７）がトリガ（２７）の被捕捉部（３９）と対峙する捕捉姿勢とされてレール（４）内に差し込まれ、被捕捉部（３９）との係合状態が確立されるように構成されている、請求項１記載の引戸のアシスト装置。
【請求項３】
被捕捉部（３９）は、トリガ本体（３８）から閉じ端側に突設された連結片（４３）と、連結片（４３）から閉じ端側に向かって突設された前後一対の弾性腕（４４）とを備え、
キャッチ部（４７）は、プレート本体（４６）の左右方向の一端から突設された前後一対の支持腕（５０）と、支持腕（５０）の前後方向の中央部に形成されて被捕捉部（３９）の弾性腕（４４）を受け入れる溝部（５１）と、各支持腕（５０）の突端に形成されて、溝部（５１）に向かって漸次対向寸法が小さくなるガイド面（５２）とを備え、
アンキャッチ部（４８）は、プレート本体（４６）の左右方向の他端から突設された前後一対の支持腕（５３）と、支持腕（５３）の前後方向の中央部に形成されて被捕捉部（３９）の弾性腕（４４）を受け入れる溝部（５４）とを備え、
被捕捉部（３９）に対してキャッチ部（４７）を近づけると、ガイド面（５２）に沿って弾性腕（４４）が縮小方向に撓み変形したのち、溝部（５１）の奥端部において弾性腕（４４）が自然状態に復帰することで、キャッチ部（４７）と被捕捉部（３９）との間の係合状態が確立され、

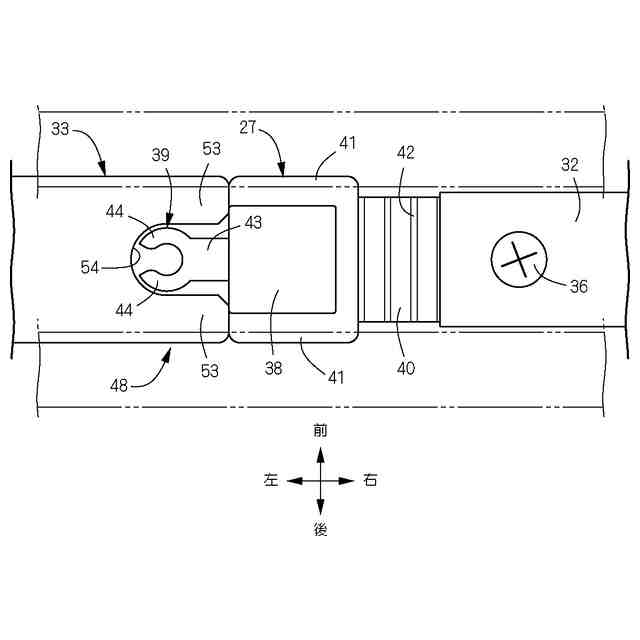

被捕捉部（３９）に対してアンキャッチ部（４８）を近づけると、弾性腕（４４）が自然状態を維持しながら、当該弾性腕（４４）が溝部（５４）内に進入するように構成されている、請求項２記載の引戸のアシスト装置。
【請求項４】
トリガ（２７）には、一部又は全部を切り離し可能な切断領域（４０）が形成されており、
切断領域（４０）の一部又は全部を切り離すことで、トリガ（２７）の左右方向の長さ寸法を変更することができるようになっている、請求項１記載の引戸のアシスト装置。
【請求項５】
切断領域（４０）には、前後方向に走る易破断線（４２）が、左右方向に複数本並設されており、
易破断線（４２）に沿って切断領域（４０）を切断することで、トリガ（２７）の左右方向の長さ寸法を変更することができるように構成されている、請求項４記載の引戸のアシスト装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、戸パネルを戸袋内に引き込む引戸のアシスト装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
戸袋付き引戸に適用されるアシスト装置の従来例としては、例えば特許文献１を挙げることができる。特許文献１のアシスト装置（引戸クローザーセット）は、戸袋内に一部が配置されるレールと、引戸が吊り下げられるとともに、レールを移動可能なクローザと、戸袋内に配置されるトリガとを備える。トリガは、長尺のプレートとトリガとを一体に結合してなるトリガ一体プレートの形で戸袋内に配置される。レールには、トリガ一体プレートを案内する案内部が形成されており、この案内部に沿ってトリガ一体プレートはレール内に挿入され、またレール外に引出される。トリガ一体プレートを構成するプレートの開口枠側の端部は、戸袋の外側においてレールに取り付けられており、トリガ一体プレートの取付位置を調整することで、戸袋の外側からトリガの位置を調整することができる。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１５／１２９４９４号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のように特許文献１のアシスト装置では、トリガは、プレートと一体に結合されたトリガ一体プレートの形で戸袋内に配置されているため、トリガが破損・変形するなど、トリガの交換が必要となったときには、トリガ一体プレートの全体の交換が必要となり、トリガの交換費用が嵩むことが避けられない。また、トリガとプレートとが一体に結合されているため、トリガを破損・変形する衝撃がプレートに及んで、プレートがダメージを受けて変形した場合には、トリガ一体プレートを戸袋内から引き出すことができず、結果としてトリガの交換が困難となるおそれもある。
【０００５】
本発明は、戸袋内に配置されたトリガを、戸尻の外側に至るプレートにより引き出すことができるように構成された引戸のアシスト装置において、トリガの交換に要するコストを削減するとともに、トリガを破損・変形させるような衝撃がトリガに作用した場合でも、プレートがダメージを受けて変形することを防ぐことを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、開口枠２を閉じる戸パネル１を、当該開口枠２の左右方向の開き端側に隣接して形成された戸袋３内に引き込むためのアシスト装置を対象とする。アシスト装置は、開口枠２の上部と戸袋３の上部のそれぞれに固定されるレール４と、戸袋３内に位置するレール４内に移動可能に配置されるトリガ２７と、戸袋３内のトリガ２７よりも左右方向の開き端側に固定されて、トリガ２７のレール４内における開き端方向への移動限界を規定するストッパー３２と、レール４に沿って移動可能に構成され、トリガ２７との係合を契機として戸パネル１を戸袋３内に引込む移動操作力を発揮するクローザ６と、戸袋３内に位置するレール４内に差し込まれて、ストッパー３２との間でトリガ２７を挟持固定するプレート３３とを備える。プレート３３は、トリガ２７との係合状態が確立される捕捉姿勢と、トリガ２７との係合状態が確立されない非捕捉姿勢との間で姿勢変位可能に構成されている。ストッパー３２との間でトリガ２７を挟持固定する常態時においては、プレート３３は非捕捉姿勢とされて、戸袋３の閉じ端側よりも開口枠２側に一部が突出した状態で、当該開口枠２に固定されており、トリガ２７を戸袋３から引き出すメンテナンス作業時においては、プレート３３を捕捉姿勢として、トリガ２７との係合状態を確立したうえで、プレート３３を戸袋３から引き抜くことで、トリガ２７を戸袋３から引き出すことができるようになっていることを特徴とする。
【０００７】
プレート３３は、プレート本体４６と、プレート本体４６の左右方向の一端に形成されたキャッチ部４７と、プレート本体４６の左右方向の他端に形成されたアンキャッチ部４８とを含む。トリガ２７は、トリガ本体３８と、トリガ本体３８の閉じ端側に形成された、プレート３３のキャッチ部４７とは係合し得るものの、アンキャッチ部４８とは係合し得ない被捕捉部３９とを含む。常態時においては、プレート３３はアンキャッチ部４８がトリガ２７の被捕捉部３９と対峙する非捕捉姿勢とされて、レール４内に差し込まれており、メンテナンス作業時においては、プレート３３はキャッチ部４７がトリガ２７の被捕捉部３９と対峙する捕捉姿勢とされてレール４内に差し込まれ、被捕捉部３９との係合状態が確立されるように構成されている。
【０００８】
被捕捉部３９は、トリガ本体３８から閉じ端側に突設された連結片４３と、連結片４３から閉じ端側に向かって突設された前後一対の弾性腕４４とを備える。キャッチ部４７は、プレート本体４６の左右方向の一端から突設された前後一対の支持腕５０と、支持腕５０の前後方向の中央部に形成されて被捕捉部３９の弾性腕４４を受け入れる溝部５１と、各支持腕５０の突端に形成されて、溝部５１に向かって漸次対向寸法が小さくなるガイド面５２とを備える。アンキャッチ部４８は、プレート本体４６の左右方向の他端から突設された前後一対の支持腕５３と、支持腕５３の前後方向の中央部に形成されて被捕捉部３９の弾性腕４４を受け入れる溝部５４とを備える。そして、被捕捉部３９に対してキャッチ部４７を近づけると、ガイド面５２に沿って弾性腕４４が縮小方向に撓み変形したのち、溝部５１の奥端部において弾性腕４４が自然状態に復帰することで、キャッチ部４７と被捕捉部３９との間の係合状態が確立され、被捕捉部３９に対してアンキャッチ部４８を近づけると、弾性腕４４が自然状態を維持しながら、当該弾性腕４４が溝部５４内に進入するように構成されている。
【０００９】
トリガ２７には、一部又は全部を切り離し可能な切断領域４０が形成されており、切断領域４０の一部又は全部を切り離すことで、トリガ２７の左右方向の長さ寸法を変更することができるようになっている。
【００１０】
切断領域４０には、前後方向に走る易破断線４２が、左右方向に複数本並設されており、この易破断線４２に沿って切断領域４０を切断することで、トリガ２７の左右方向の長さ寸法を変更することができるように構成されている。
【発明の効果】
（【００１１】以降は省略されています）
